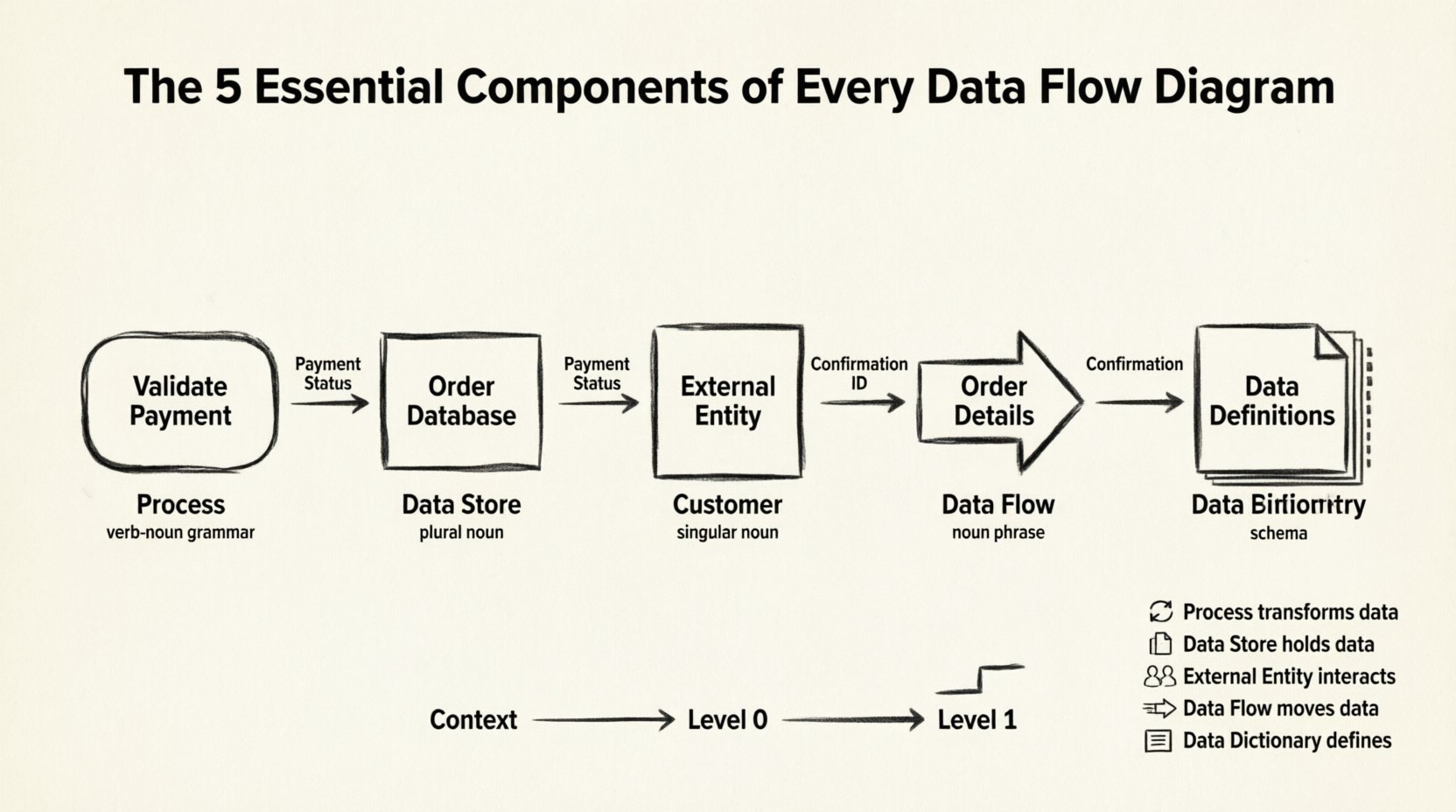

数据流图（DFD）是信息在系统中流动方式的视觉表示。它关注的不是系统的外观，而是数据如何被处理、存储和传输。对于分析师和架构师而言，掌握这种表示法对于理解复杂的流程至关重要，而不会陷入技术实现细节的泥潭。 本指南将剖析数据流图的结构。我们将研究构成这些图表的五个核心要素，探讨它们之间的相互作用，并提供实用示例。最后，您将理解创建清晰、可操作的系统地图所需的结构完整性。 🧩 什么是数据流图？ 数据流图是一种图形化表示，用于展示数据在信息系统中的流动过程。与关注控制逻辑和决策点的流程图不同，数据流图专注于数据的流动。它抽象了物理实现，以展示信息的逻辑流动。 数据流图具有层次性。它们从高层次视图开始，逐步深入到具体细节。这种分层方法使利益相关者能够一目了然地理解系统，同时帮助开发人员看清具体的数据需求。 视觉清晰度： 将复杂的逻辑简化为简单的图形。 沟通： 搭建技术团队与业务利益相关者之间的沟通桥梁。 分析： 有助于识别瓶颈、冗余或缺失的数据路径。 🏗️ 每个数据流图的五个基本组成部分 要构建一个有效的数据流图，必须包含五个特定元素。前四个是图形符号，而第五个是确保准确性的概念性要求。 1. 处理过程（转换） 🔄 处理过程表示将输入数据转换为输出数据的功能。它是系统的引擎。在数据流图中，处理过程通常以圆角矩形或圆形表示，具体取决于记法风格（Yourdon/DeMarco 与 Gane/Sarson 之分）。 关键特征： 转换： 处理过程必须改变数据的形式或内容。如果数据进入和离开时未发生变化，则不是处理过程，而是数据流。 编号： 处理过程需编号以建立层级关系（例如：1.0、1.1、1.2）。 动词命名： 名称应以动词开头（例如：“计算总额”，而不是“总额计算”）。 示例：

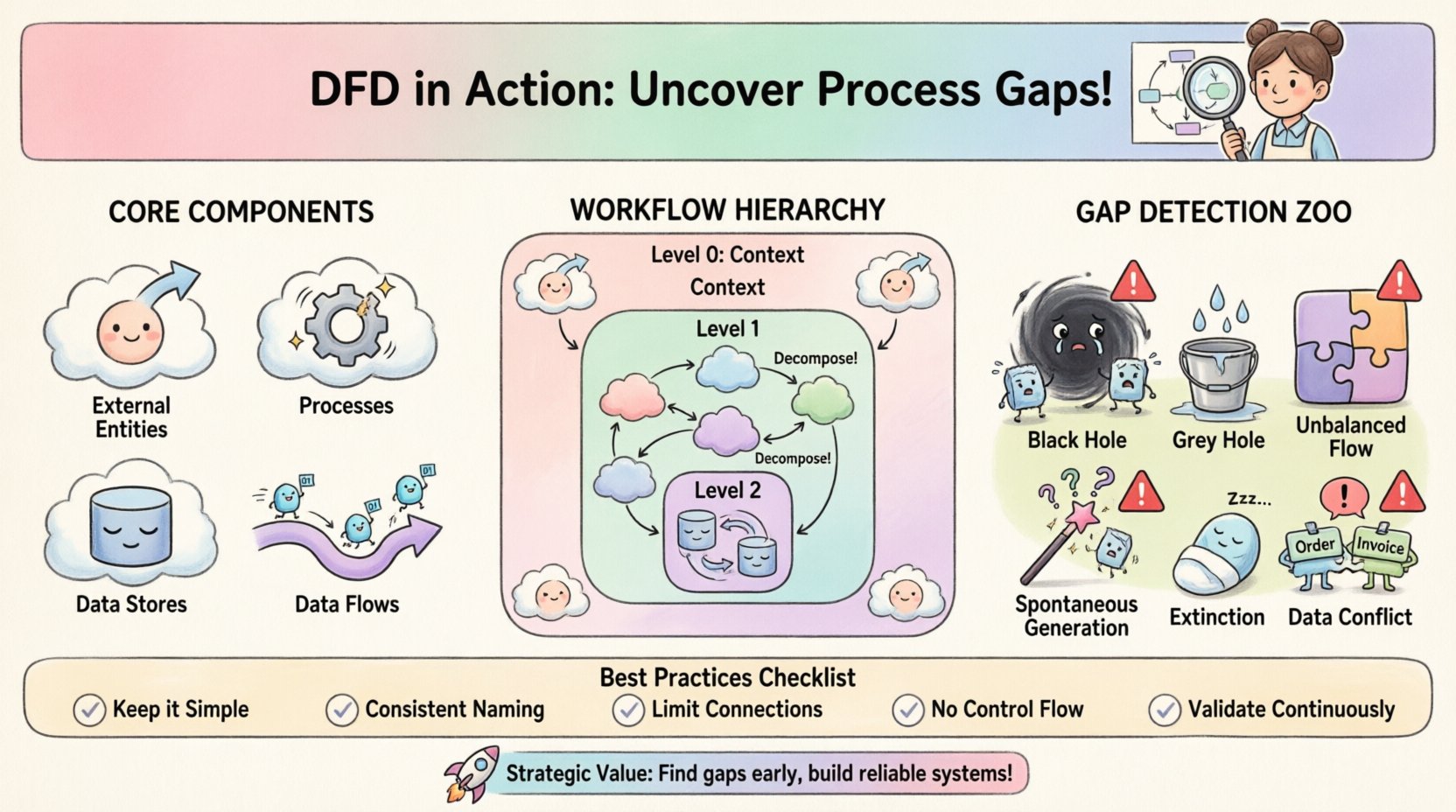

在复杂的系统分析领域中，清晰性至关重要。业务分析师常常面临将模糊需求转化为具体技术规范的挑战。在弥合这一差距方面，最有效的工具之一就是数据流图（DFD）。这种可视化表示不仅用于绘制数据，更揭示了系统内信息的逻辑流动。通过使用DFD，分析师能够识别出不一致之处、缺失的输入以及冗余流程，这些在实施前可能一直被忽视。本指南探讨了DFD在发现流程缺口和确保系统设计稳健性方面的实际应用。 理解数据流图的核心组成部分 🔍 要有效使用这一工具，必须理解其基本构成要素。DFD是一种结构化图表，用于展示数据在系统中的流动方式。它并非流程图，因为它不显示决策点或控制逻辑，而是关注数据的转换与存储。以下元素构成了每个图表的基础： 外部实体： 这些是系统边界之外的数据来源或目的地。它们代表与系统交互但不属于其内部逻辑的用户、其他系统或组织。 处理过程： 这些是将输入数据转换为输出数据的动作或转换。一个处理过程接收信息，对其进行修改，然后发送到其他地方。每个处理过程都必须至少有一个输入和一个输出。 数据存储： 这些代表数据被保存以备后续使用的场所。它们可以是物理数据库、文件，甚至是人工记录。数据流入存储以进行保存，从存储流出以进行检索。 数据流： 这些是连接实体、处理过程和存储的路径。它们表示数据流动的方向，并用具体传输的信息进行标注。 在构建图表时，一致性至关重要。相同的数据流名称应在整个图表中保持一致。这确保了利益相关者能够准确理解每个阶段所移动的信息。缺乏这种清晰性会导致误解，进而引发开发错误。 业务分析师的工作流程：从需求获取到验证 🕵️‍♀️ 业务分析师并非孤立地创建图表。该过程包含多个发现与验证阶段。工作流程通常遵循结构化方法，以确保准确性和完整性。 1. 初始需求获取与上下文确定 在绘制线条和方框之前，分析师必须明确范围。这始于高层次的访谈和文档审查。目标是界定系统边界：哪些内容在系统内部，哪些在外部？这一步通常会产生一个上下文图，也称为0级DFD。它将系统表示为单一处理过程，并展示其与外部实体的交互。 2. 分解与细化 确定上下文后，单一处理过程被分解为子过程。这被称为分解。1级DFD在上下文图的基础上进行扩展，展示主要的内部处理过程。随后的每一级（如2级）进一步深入到具体操作。这种分层方法使得复杂性得以可控。 3. 与利益相关者共同验证 草图必须与日常执行任务的人员进行审

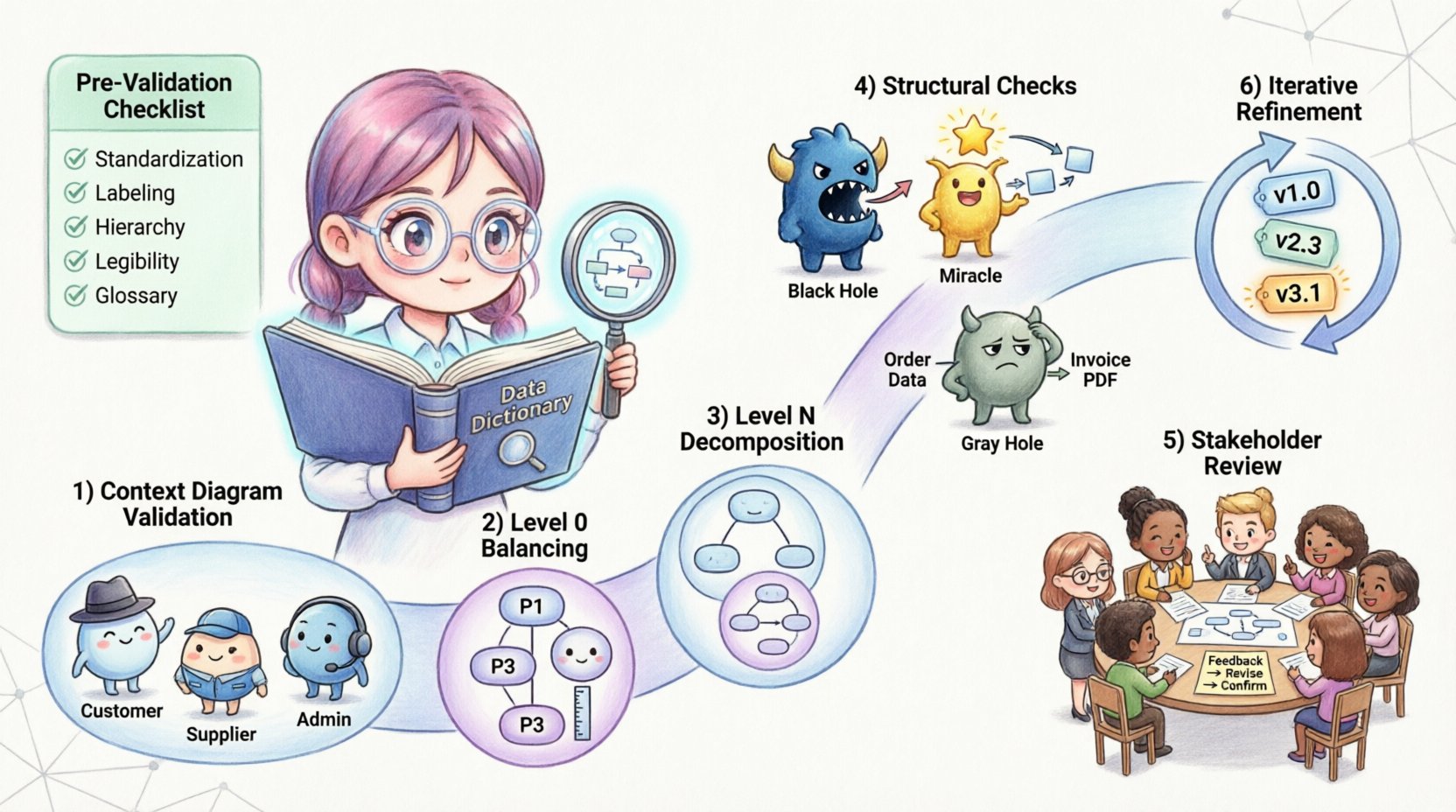

创建数据流图（DFD）是系统分析中的一个重要里程碑。它描绘了数据在系统中的流动，定义了信息如何被处理、存储和传输。然而，一个看起来视觉上美观的图表并不一定在功能上准确。验证是关键阶段，您需要确认该图表正确地反映了系统需求，且没有逻辑错误。此过程确保数据流一致，处理过程平衡，并且结构支持预期的业务逻辑。 验证不是单一的动作，而是一次有纪律的审查。它需要采用系统化的方法，将每个元素与既定规则进行核对。通过遵循结构化的审查流程，您可以消除歧义，确保图表成为开发和利益相关者沟通的可靠蓝图。本指南概述了有效验证您DFD所需的一系列全面步骤，确保在整个系统设计过程中保持准确性和一致性。 🛠️ 理解验证的目的 在深入具体步骤之前，理解验证在系统设计背景下的作用至关重要。验证的问题是：“我们是否在正确地构建产品？”而确认的问题是：“我们是否在构建正确的产品？”在DFD的背景下，验证弥合了抽象需求与具体系统行为之间的差距。 经过验证的DFD可确保： 准确性： 图表准确反映了实际的数据需求和业务规则。 完整性： 在处理过程、数据存储或外部实体之间，没有数据丢失。 一致性： 抽象层次保持一致，且数据定义在整个层级结构中保持一致。 可行性： 所提出的处理过程在逻辑上是可行的，且不违反物理限制。 跳过此阶段通常会导致开发阶段出现代价高昂的返工。一旦开始编写代码，诸如缺失数据流或未定义数据存储等问题将难以修复。严格的审查流程可及早降低这些风险。 📋 验证前检查清单 在开始正式审查之前，请确保图表已准备好接受审查。杂乱或组织不善的图表会使验证变得困难。请使用以下检查清单来准备您的工作： 标准化： 确保所有符号遵循同一规范（例如，Gane & Sarson 或 Yourdon & Coad）。不要在同一张图表中混用不同风格。 标注： 确认每个箭头都有一个描述性标签，标明所移动的数据。每个处理过程都应使用动词+名词的命名方式。 层级结构： 确认上下文图存在，并且第0层已正确地从其分解而来。

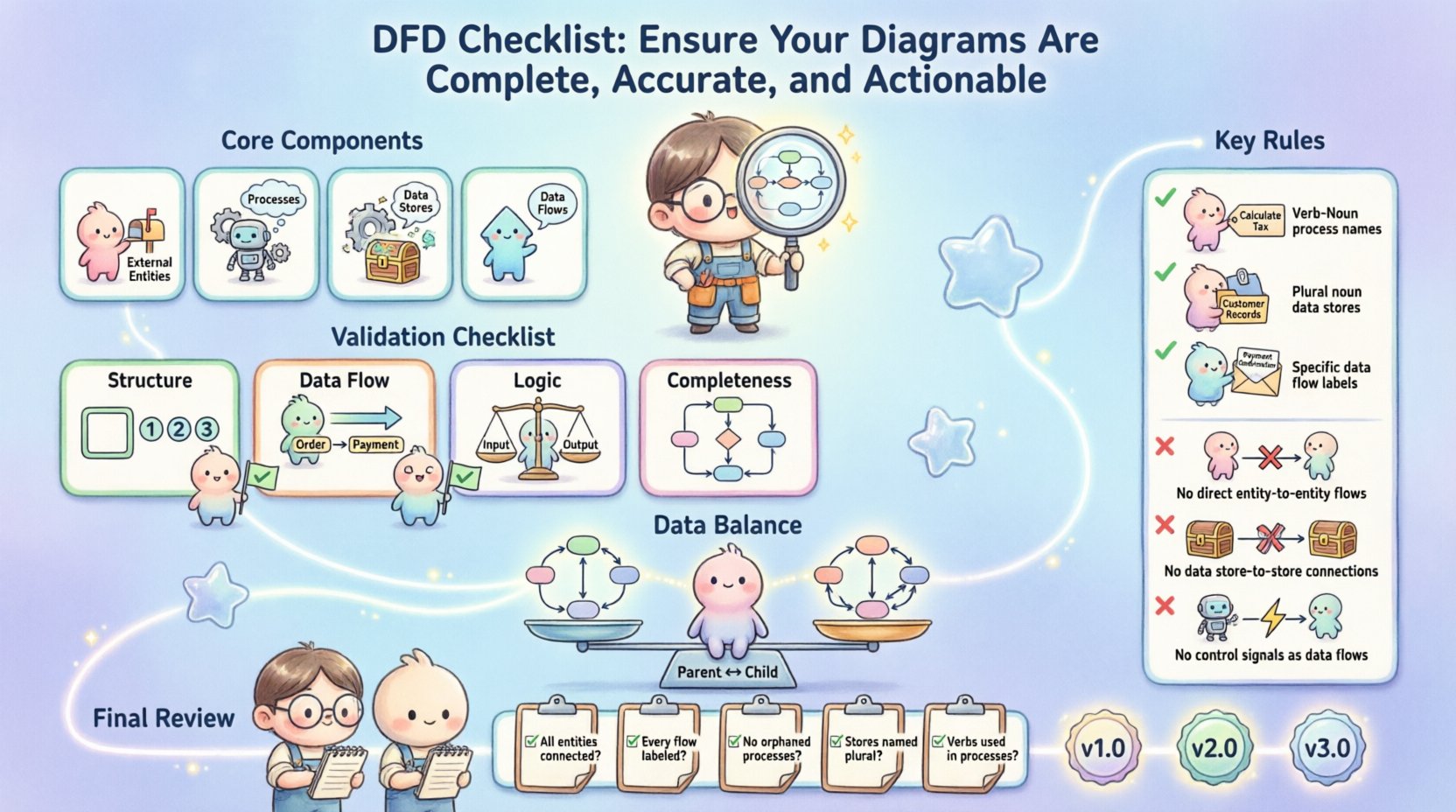

数据流图（DFD）是系统设计与分析的基石。它们以可视化方式展示信息在系统中的流动过程，突出显示处理过程、数据存储以及外部交互。然而，一张图表的价值取决于其准确性和清晰度。若缺乏严格的验证，DFD可能导致期望错位、开发错误和安全漏洞。 本指南提供了一份全面的检查清单，用于验证您的数据流图。我们将从结构完整性到逻辑一致性，全面审视图表的每一个方面，确保您的文档不仅是绘图，更是一种可用于工程与沟通的功能性工具。🛠️ 理解核心组件 🧩 在应用检查清单之前，必须确认基本元素均已存在且定义正确。一个有效的DFD依赖于四个特定组件。若其中任何一项缺失或使用不当，图表的完整性将受到损害。 外部实体： 这些是系统边界之外的数据源或目的地。它们代表与系统交互的用户、其他系统或硬件设备。 处理过程： 这些代表对数据执行的操作或转换。它们接收输入数据，对其进行修改，并生成输出数据。 数据存储： 这些代表数据静止存放的位置。包括数据库、文件或物理存档。 数据流： 这些是连接各组件的箭头，表示信息流动的方向。 每个组件都必须遵循特定的符号规则。尽管符号风格有所不同，但其基本逻辑保持一致。请确保您熟悉组织中所使用的具体标准，无论是Gane和Sarson还是Yourdon和DeMarco。 绘图前准备 📝 验证工作始于绘制第一根箭头之前。充分的准备工作可减少绘图阶段的错误。请使用以下准备步骤，为后续工作奠定坚实基础。 定义系统边界： 明确区分系统内部与外部的内容。这决定了哪些处理过程应被包含，哪些实体属于外部。 识别利益相关者： 明确谁将审查该图表。开发人员需要的细节与业务分析师不同。 建立命名规范： 在开始之前，就处理过程、数据流和存储的命名标准达成一致。一致性可避免后续混淆。 确定分解范围： 决定需要多少层级的详细程度。单一图表无法展示所有内容；需规划好层级结构。 全面验证检查清单 ✅ 在审查过程中可将此表格作为参考。它涵盖了需要仔细检查的关键领域，以确保图表具备功能性与准确性。 类别 检查项目

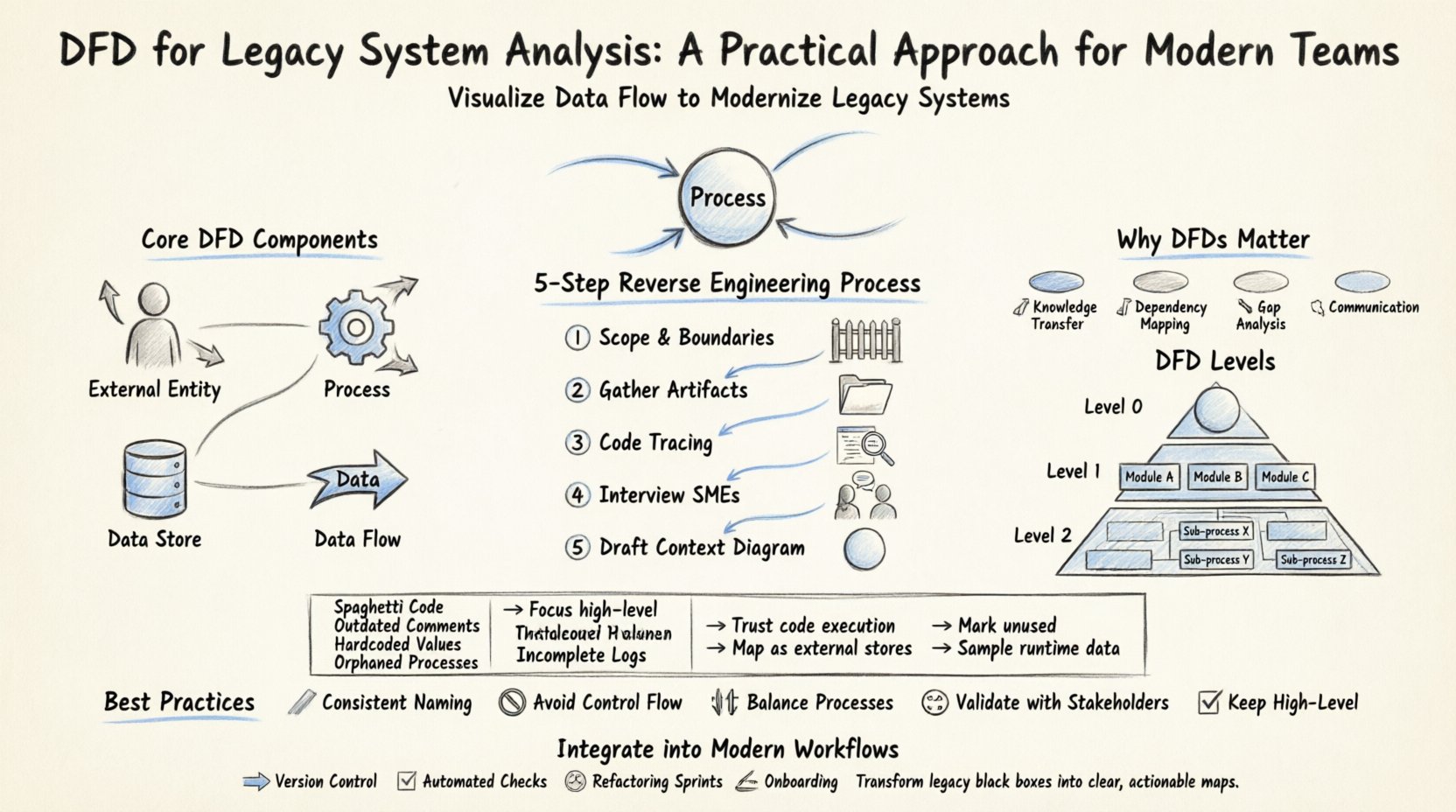

遗留系统通常作为组织的关键基础设施运行，但却常常成为黑箱。代码库可能几十年前就编写完成，文档丢失、过时，或根本从未创建过。当现代团队需要理解、重构或迁移这些系统时，缺乏可见性会带来重大风险。这时，数据流图（DFD）便成为不可或缺的工具。📊 DFD提供了一种可视化表示，展示数据如何在系统中流动，而与特定的编程语言或数据库技术无关。在遗留系统分析中，它剥离了实现细节，揭示了核心业务逻辑。本指南概述了一种结构化且实用的方法，利用DFD来理解并现代化老旧架构，而不依赖炒作或理论上的空谈。 📊 理解数据流图 在深入进行遗留系统分析之前，建立对工具本身的共同理解至关重要。数据流图是信息系统中数据流动的图形化表示。与关注控制流和决策逻辑的流程图不同，DFD专注于数据的流动。它描绘了系统的输入、处理、存储和输出。 DFD的核心组成部分包括： 外部实体：系统边界之外的数据来源或目的地（例如：用户、第三方API、打印机）。🖥️ 处理过程：将输入数据转换为输出数据的变换（例如：计算税款、验证用户）。⚙️ 数据存储：用于后续使用的数据存储库（例如：客户数据库、日志文件）。📁 数据流：实体、处理过程和存储之间数据的流动。通常以带标签的箭头表示。➡️ 在分析遗留系统时，目标并非立即创建一个完美、教科书标准的图表。目标是创建一张地图，使工程团队能够驾驭现有代码库的复杂性。 🕵️ 为什么DFD在遗留环境中至关重要 现代开发实践强调敏捷性和速度，但遗留系统往往进展缓慢。为何要花时间为旧代码创建图表？以下是主要原因： 知识传承：原始开发人员可能已经离开组织。DFD捕捉了仅存在于代码逻辑中的组织知识。📝 依赖关系映射：遗留系统通常存在隐藏的依赖关系。DFD有助于可视化数据的来源和去向，防止重构过程中出现破坏。🔗 差距分析：将当前的DFD与预期的业务需求进行对比，可以揭示系统偏离的方向或关键功能缺失的位置。📉 沟通：与利益相关者讨论可视化图表，比解析原始源代码更容易。这弥合了技术团队与业务团队之间的鸿沟。💬 🔍 逐步逆向工程流程 为遗留系统创建DFD是一个逆向工程的过程。你正从输出反向工作，以理解输入和处理过程。这需要一种有纪律的方法，以避免被复杂性压垮。 1. 确定范围和边界 首先明确系统内部和外部的内容。对于遗留应用程序，边界可能是应用服务器，也可能包括数据库和中间件。清晰地标记边界可以防止分析过程

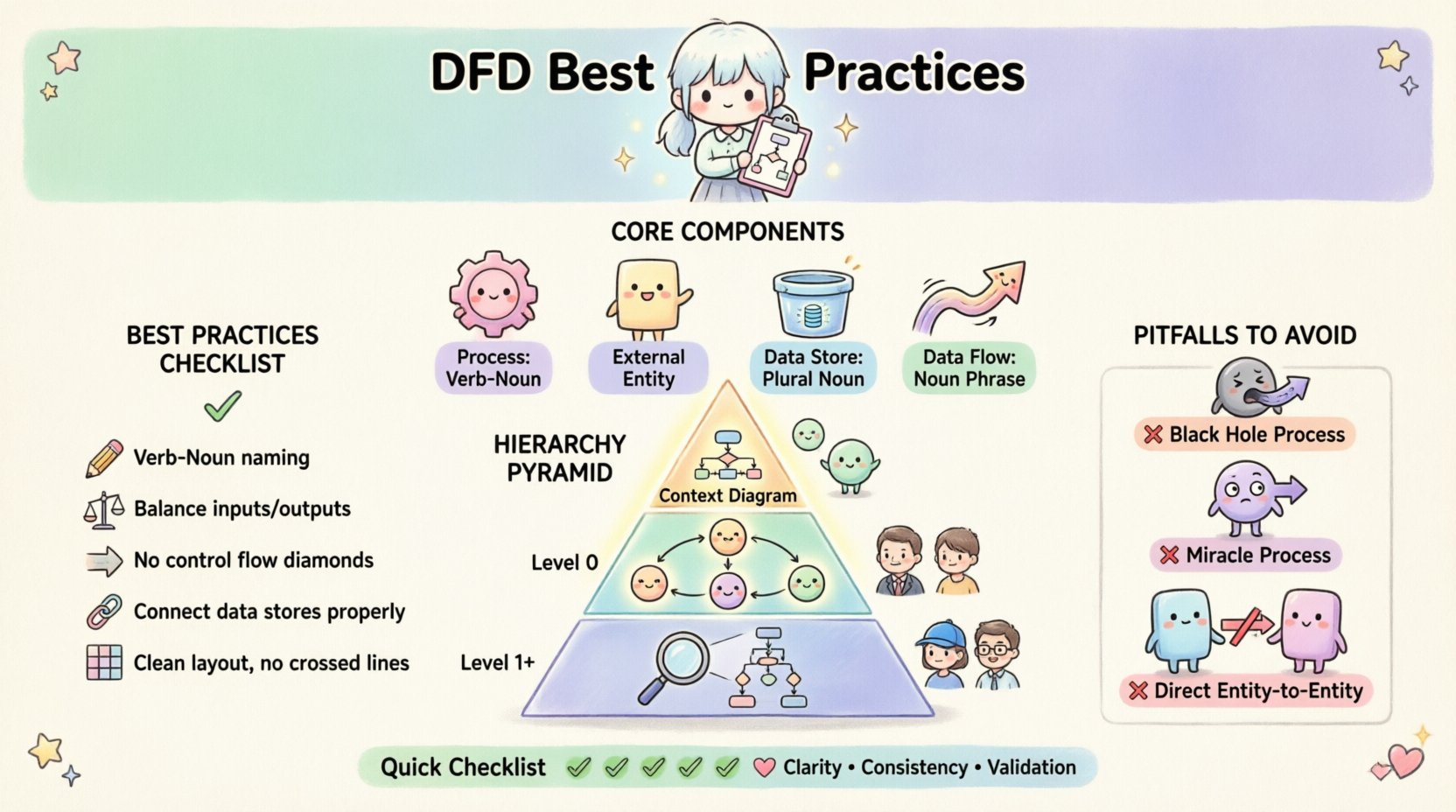

数据流图（DFD）仍然是系统分析与设计的基石。它们以可视化的方式展示了系统内信息的流动，突出显示数据如何进入、通过处理过程以及最终离开系统。对于系统分析师而言，掌握清晰、准确绘制图表的技能不仅是一项技术能力，更是一种沟通的必要条件。本指南概述了确保您的DFD有效发挥作用的关键最佳实践。 🧠 理解DFD的目的 数据流图是一种结构化建模技术，用于可视化数据在系统中的流动。与侧重于控制流和决策逻辑的流程图不同，DFD严格聚焦于数据本身。它回答以下问题：数据从哪里来？它经历了什么变化？最终去往何处？ 在创建DFD时，目标是抽象复杂性。您是在描绘业务逻辑，而不必陷入代码、数据库模式或特定硬件等实现细节中。这种抽象使得利益相关者无需具备技术专长也能理解系统。 为什么精确性至关重要 清晰性： 利益相关者需要在不产生混淆的情况下看清整体情况。 准确性： 数据流中的错误会导致系统设计出现错误。 沟通性： DFD能够弥合业务需求与技术规范之间的差距。 可维护性： 一份记录详尽的图表使未来的变化更容易追踪。 🏗️ 核心组件与符号表示 无论采用何种具体方法（如Yourdon & DeMarco或Gane & Sarson），所有DFD都依赖于一组标准符号。理解这些组件是迈向最佳实践的第一步。 组件 符号形状 功能 处理过程 圆或圆角矩形 将输入数据转换为输出数据。 外部实体 矩形 系统外部数据的来源或去向。

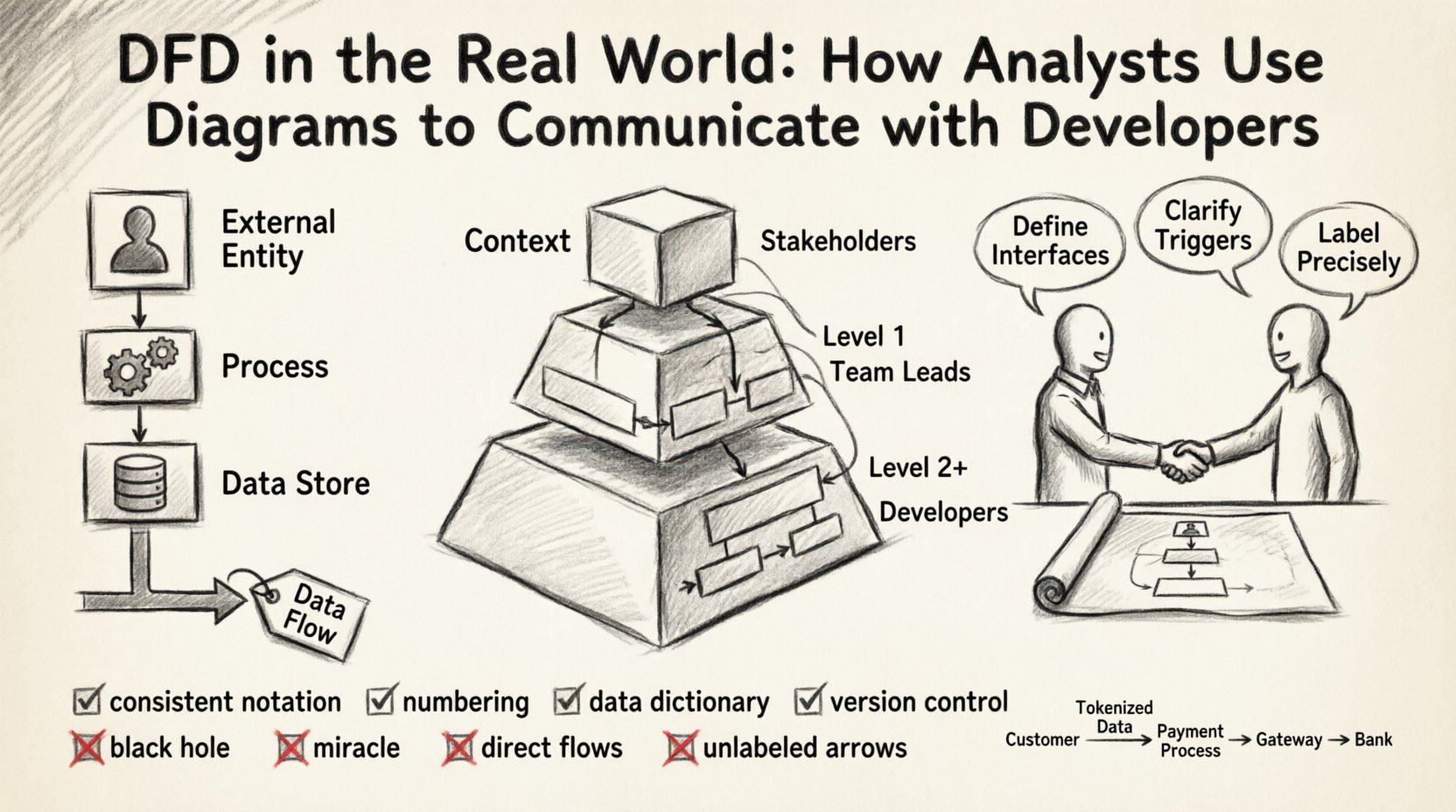

在软件系统的架构中，很少有设计产物能像数据流图（DFD）那样具有重要分量。尽管技术规范和代码仓库至关重要，但DFD充当了业务逻辑与工程实现之间的通用翻译器。它弥合了需求结束与执行开始之间的鸿沟。当分析师绘制一个过程时，他们不仅仅是在描绘数据的流动；实际上，他们正在定义系统组件之间交互的契约。对开发人员而言，这张图表是指导数据库模式、API端点和处理逻辑的蓝图。 本指南探讨了数据流图在专业环境中的实际应用。我们将分析这些图表如何作为沟通工具发挥作用，探讨用于确保清晰度的具体符号标准，以及分析师与开发人员之间常见的摩擦点。通过超越理论定义来理解DFD的运作机制，团队可以减少歧义，并构建与业务意图一致的系统。 理解DFD的核心组成部分 🔍 在深入探讨协作策略之前，建立共同的术语体系至关重要。数据流图是信息系统中数据流动的图形化表示。与描绘控制流和决策逻辑的流程图不同，DFD严格聚焦于数据的转换和移动。图表中的每个元素都有特定的语义含义。 外部实体（方形或矩形）： 表示系统边界之外的数据源或目标。这些可能是用户、其他系统或硬件设备。它们启动过程或接收结果。 处理过程（圆角矩形或圆形）： 表示数据的转换。这是“工作”发生的地方。一个过程接收输入数据，对其进行修改，并生成输出数据。在代码语境中，这对应于函数、方法或微服务。 数据存储（开口矩形或平行线）： 表示一个用于后续使用的数据存储库。这包括数据库、文件系统，甚至临时缓存。它是一种被动存储，而非主动转换。 数据流（箭头）： 表示实体、过程和存储之间数据的流动。箭头的方向表示数据的流向。每个箭头都必须标注所传输的具体数据。 当这些元素组合在一起时，它们构成了系统信息架构的地图。这张地图的准确性取决于标签的精确性以及连接的逻辑一致性。 抽象层次：从上下文到详细设计 📉 有效的DFD很少一次就能完成。它们通过抽象层次逐步演化，使利益相关者能够以不同粒度理解系统。这种层级结构在开发人员交接过程中管理复杂性至关重要。 1. 上下文图（第0层） 这是最高层次的视图。它将系统表示为一个单一过程及其与外部实体的交互。它清晰地定义了系统边界。对开发人员而言，这张图回答了这样一个问题：“这个系统与哪些对象通信？”它通过视觉方式明确界定系统内部与外部的内容，从而确立范围并防止范围蔓延。 2. 第1层图 在此层级，中心过程被分解为主要的子过程。该

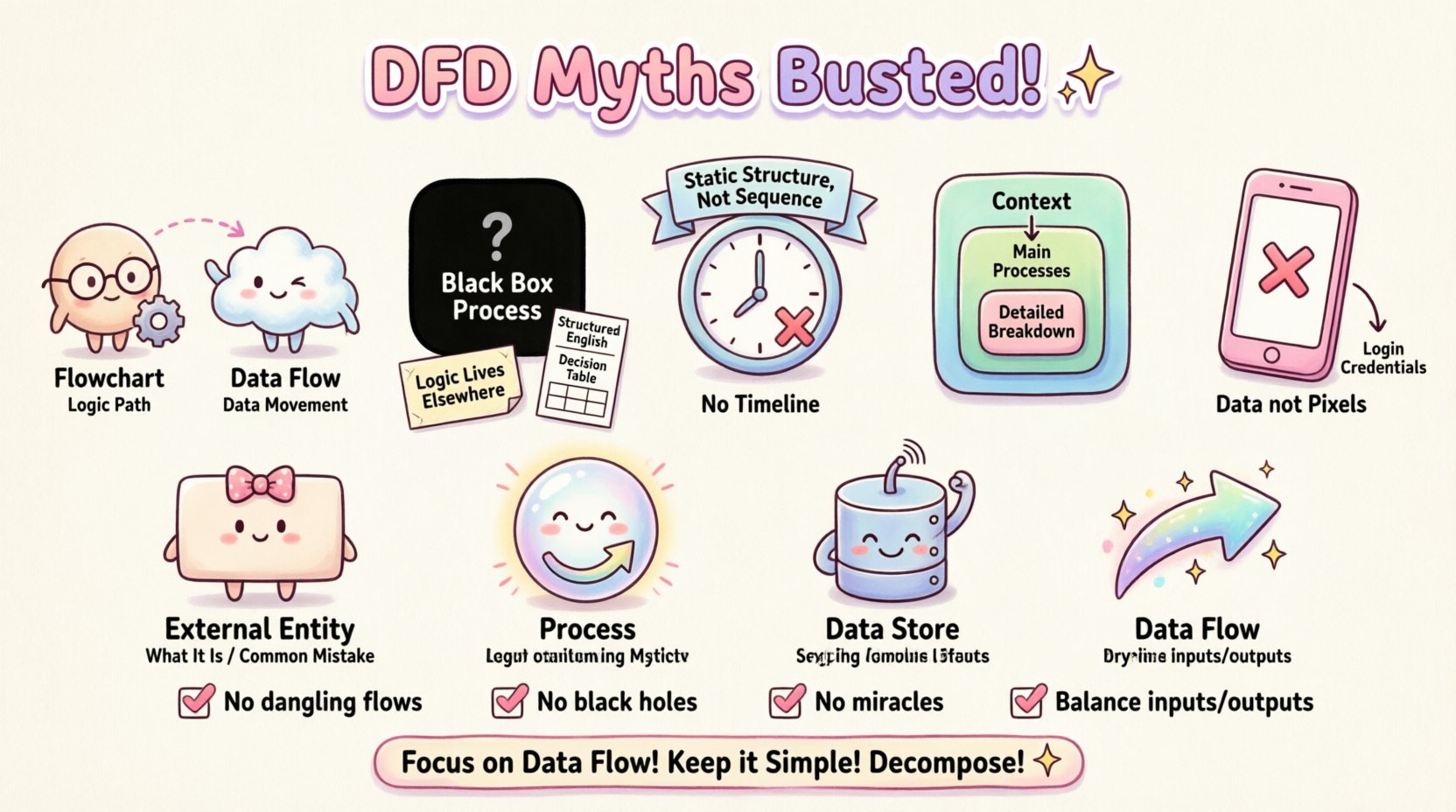

在深入系统分析和流程建模时，很少有概念会像数据流图（DFD）一样引发如此多的困惑。它在软件工程、业务分析和架构领域中是基础工具。然而，尽管其历史悠久，人们对它究竟是什么、不是什么仍存在大量误解。许多从业者将其误认为是流程图，或认为它能捕捉逻辑流程。这些误解可能导致系统设计缺陷、文档混乱以及开发延迟。 本指南将剔除杂音。我们将剖析围绕数据流图最顽固的误解，澄清技术事实，并提供一个可靠的框架，以实现准确建模。无论你是设计新应用，还是审计现有系统，理解这些图表背后的真相对成功至关重要。 1. 核心混淆：DFD与流程图的区别 🤔 最普遍的误解是，数据流图不过是一种花哨的流程图。尽管它们在视觉上相似，但其目的和符号系统本质上完全不同。混淆两者会导致模型描述的是“系统如何思考”，而非“数据在何处流动”。系统如何思考，而不是数据在何处流动数据在何处流动。 关键区别 流程图关注操作的顺序和决策点。它们描绘程序中的逻辑路径。 数据流图关注信息的流动。它们描绘数据的来源、如何被转换以及流向何处。 控制流是流程图的领域（循环、if-then语句）。 数据转换是DFD的领域（输入变为输出）。 如果你试图在DFD中表示复杂的决策树，就会失去清晰度。DFD并非用于展示执行顺序。它的设计目的是展示数据的依赖关系。一个过程可能在另一个之前发生，但在DFD中，只要数据流准确，顺序并不重要。这一点在绘制异步系统或分布式架构时至关重要。 2. 误解：DFD定义控制逻辑 ❌ 另一个常见错误是认为DFD能解释一个过程的内部逻辑。当查看一个过程圆圈（泡泡）时，利益相关者可能会问：“这里面发生了什么？”而DFD并不会回答这个问题。 DFD中的一个过程是一个黑箱。它接收输入数据流并产生输出数据流。内部算法、条件语句或业务规则并未被表示出来。这并非局限，而是一种优势。它使分析人员能够从宏观角度审视系统，而无需陷入代码级别的细节中。 逻辑所在之处 结构化英语：常与DFD配合使用，用于描述过程内部的逻辑。 决策表：用于澄清复杂的条件规则。 伪代码：在详细设计阶段使用。 试图强行将逻辑塞入图表中会造成混乱。这会掩盖数据流动，而数据流动正是DFD的主要目标。如果需要展示逻辑，应使用流程图或序列图。将DFD专用于数据。 3. 误解：时间和顺序很重要 ⏱️ 读者常常查看数据流图（DFD）并认为元素的位置表示顺序。他们可能认为

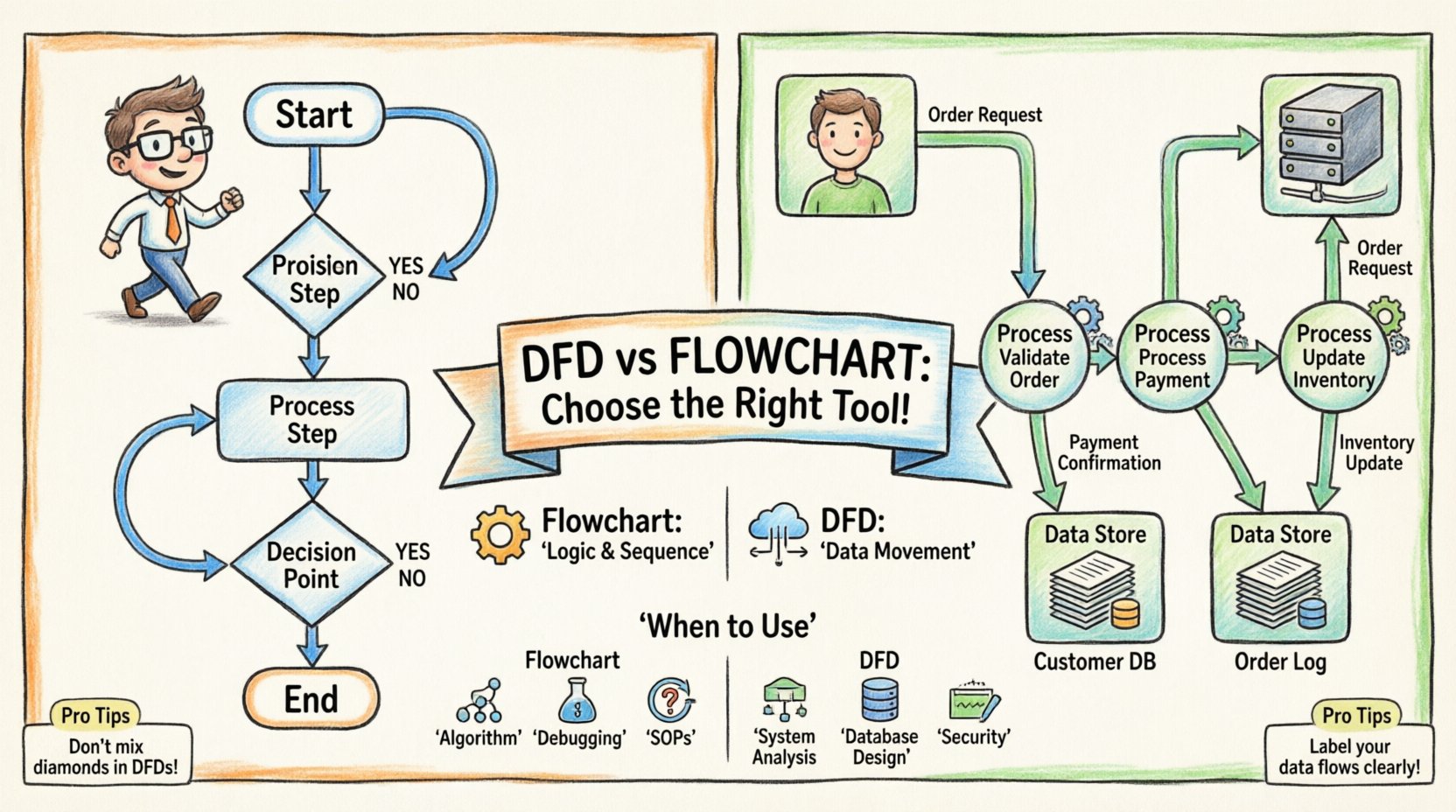

绘图是系统分析和软件设计中的基本技能。它将抽象概念转化为团队能够理解并评估的视觉结构。然而，两种方法常常让从业者感到困惑：数据流图（DFD）和流程图。尽管两者都表示过程，但它们的目的不同，使用的符号不同，关注系统行为的不同方面。选择错误的工具可能导致沟通失误、逻辑缺陷或低效的开发周期。本指南对这两种方法提供了清晰且权威的解析。 理解这些图表之间的细微差别，对参与需求收集、系统架构或流程改进的任何人来说都至关重要。本文档探讨了技术规范、实际应用以及关键差异，以确保建模的准确性。 理解流程图 🔄 流程图是算法、工作流程或过程的图形化表示。它描绘了为实现特定结果而采取的步骤顺序。流程图的主要关注点在于控制流。它详细说明了过程从开始到结束的逻辑，包括决策点、循环和条件路径。 流程图的核心组成部分 流程图依赖于一组标准化的图形，通常与 ANSI 或 ISO 标准相关。每个图形都代表特定的操作含义： 终止符： 椭圆形或圆角矩形，表示过程的开始或结束。 处理： 矩形，表示系统内执行的动作或操作。 判断： 菱形，根据是/否或真/假条件来分割流程。 输入/输出： 平行四边形，用于表示数据输入或结果的显示。 连接符： 小圆圈，用于连接不同页面或部分的图表元素。 逻辑流程通过连接这些图形的箭头来表示。这种视觉层级结构使分析人员能够追踪程序或业务流程的执行路径。它在记录系统在特定条件下的行为方面尤其有用。 何时使用流程图 当复杂性在于逻辑和决策时，流程图尤为理想。请考虑以下场景： 算法设计： 在编码开始前，定义计算机程序的逐步逻辑时。 业务流程： 在绘制审批工作流程时，例如费用报销或招聘流程。 调试： 在追踪执行路径以查找系统故障或异常行为的位置时。

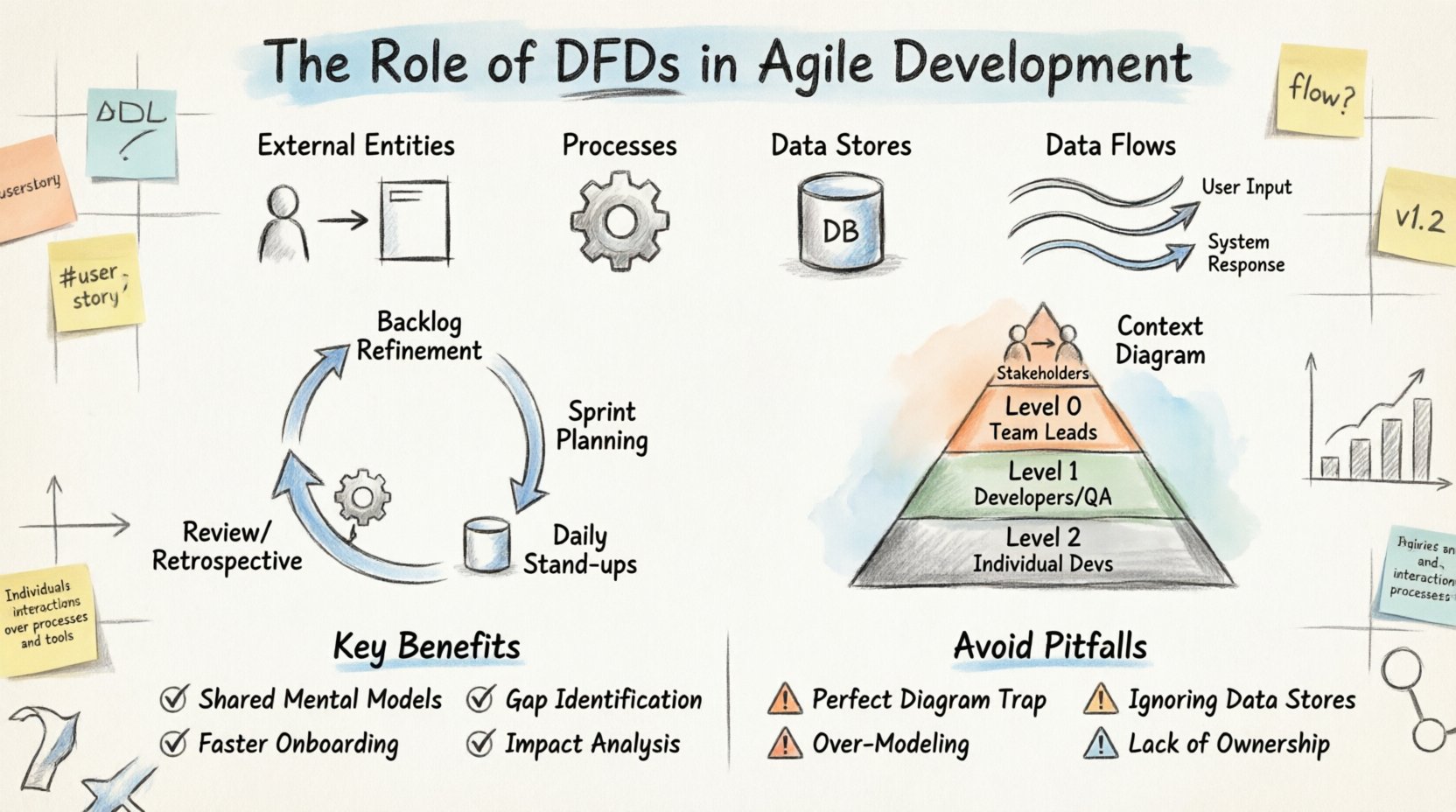

敏捷开发通常与速度、灵活性和最少的文档相关联。而数据流图（DFD）则是一种经典的系统建模技术，历史上在结构化、计划驱动的环境中蓬勃发展。乍一看，这两种方法似乎相互矛盾。然而，当正确实施时，DFD在敏捷框架内充当了抽象需求与具体系统架构之间的关键桥梁。本指南探讨了可视化数据流动如何在不牺牲清晰度或控制力的前提下，支持迭代开发。 理解信息的来源、其如何转换以及最终的去向，对于构建健壮的软件至关重要。无论你是在设计微服务架构，还是重构单体应用程序，数据流的原则始终不变。我们将探讨实际应用、集成策略，以及DFD在冲刺周期中带来的具体价值。 📊 在上下文中理解数据流图 数据流图是信息系统中数据流动的图形化表示。与描绘控制逻辑和决策点的流程图不同，DFD专注于数据。它描绘了数据从外部源出发，经过处理过程，进入数据存储，最终到达外部目标的流动路径。 在敏捷环境中，这些图表并非静态蓝图，而是随着产品一同演进的动态产物。DFD的核心组成部分包括： 外部实体：与软件交互但位于其边界之外的用户、系统或组织。 处理过程：将输入数据转换为输出数据的变换。这些是系统执行的操作。 数据存储：信息在未使用时存放的位置，例如数据库、文件或队列。 数据流：数据在实体、处理过程和存储之间流动的路径。这些路径通常标注了所传输信息的类型。 当开发人员和产品负责人查看DFD时，他们看到的是系统的“做什么”，而不是“怎么做”。这一区分至关重要。它使团队能够在编写任何代码之前，验证所有必要数据是否都已考虑在内。 🤝 敏捷的张力：文档与速度之间 敏捷团队中常见的犹豫之一是创建图表所带来的感知开销。敏捷宣言强调工作软件胜过详尽的文档。但这并不意味着文档毫无价值，而是意味着文档应当具有实际用途，不应造成不必要的障碍。 如果将DFD视为一种准入机制，它们可能会成为瓶颈。相反，应将其视为一种沟通工具。以下是将DFD保留在敏捷工作流程中的主要理由： 共享心智模型：开发人员、测试人员和利益相关者对需求常常有不同的理解。一张图表能立即统一这些观点。 缺口识别：可视化数据流常常能揭示出文本型用户故事可能忽略的缺失输入或输出。 入职培训：新成员通过查看图表，比阅读多页规格说明能更快地理解复杂的系统逻辑。 影响分析：当发生变更时，DFD有助于识别哪些下游过程或存储将受到影响。 目标不是绘制需要数周时间才能完成的完美图表。目标是创造足
