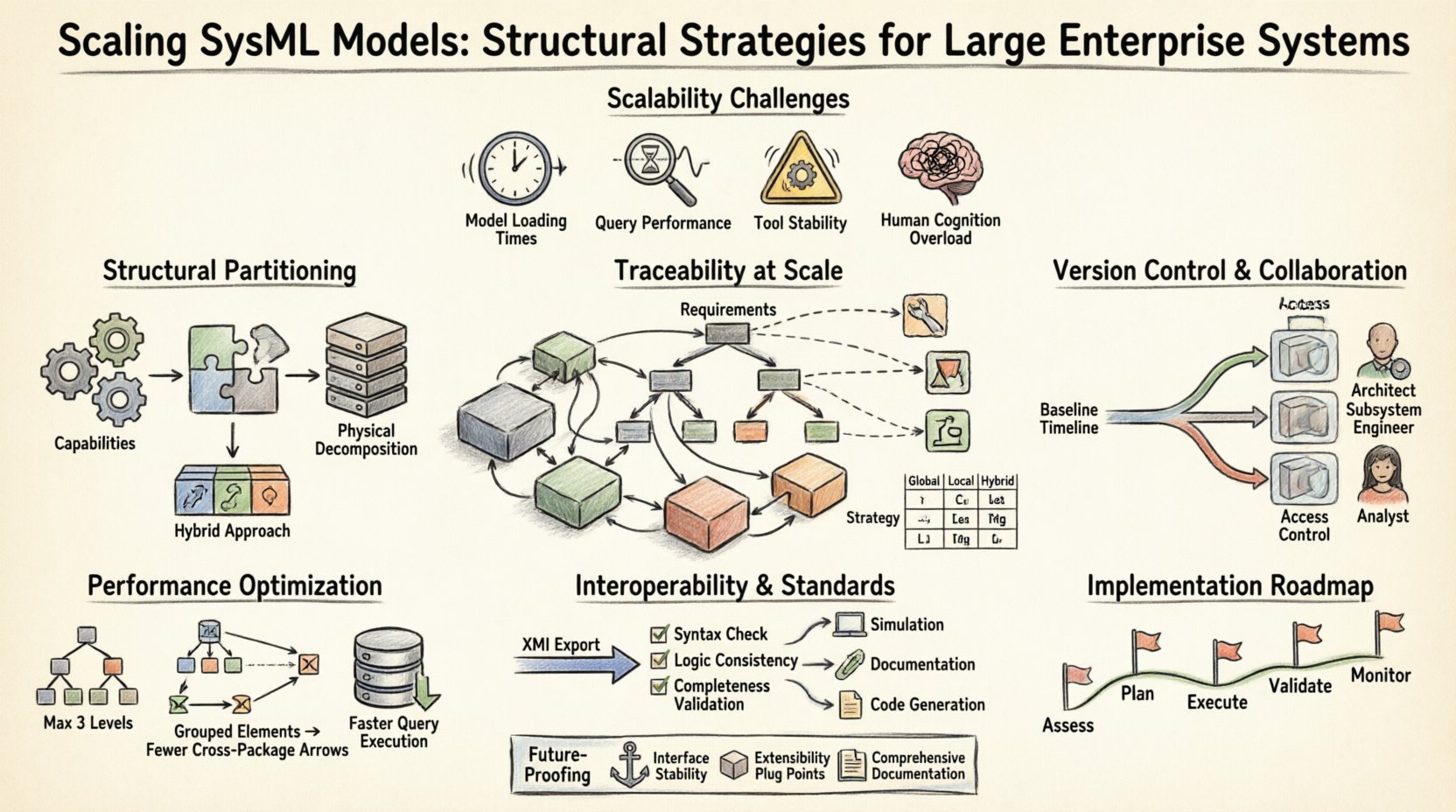

随着企业系统复杂性的增加，用于描述它们的模型必须随之演进，以保持清晰性和实用性。SysML（系统建模语言）为系统架构和需求工程提供了坚实的基础。然而，将这些模型应用于大规模企业系统会带来显著挑战。性能下降、认知过载和可追溯性碎片化是常见的障碍。本指南概述了旨在有效管理SysML模型增长的结构化策略，同时不损害模型的完整性或速度。 理解可扩展性挑战 📉 扩展SysML模型不仅仅是增加更多元素；更重要的是保持它们之间的逻辑关系。当模型达到一定规模时，通常涉及数千个块和需求，标准建模实践往往失效。主要问题包括： 模型加载时间：打开和浏览大型文件可能变得迟缓，从而影响工作效率。 查询性能：生成报告或运行可追溯性查询可能会超时。 工具稳定性：复杂的继承层次结构和跨包引用可能给应用程序内存带来压力。 人类认知：当可视化变得杂乱时，工程师难以理解系统状态。 解决这些问题需要从一开始就采取主动的模型组织方法。仅仅依赖工具来处理负载是不够的。必须具备结构上的纪律性，以确保模型在整个系统生命周期中始终保持有价值的资产。 结构化分区策略 🧩 管理增长最有效的方法是通过分区。这涉及将单一的模型分解为可管理的单元，这些单元可以独立开发、审查和维护。有几种方法可用于构建这些分区。 1. 功能性与物理性分解 如何对模型进行分区的决策通常取决于工程方法。一些团队倾向于功能性分解，按能力组织；另一些团队则更倾向于物理性分解，按子系统或硬件组件组织。 功能性分区：根据系统所执行的功能对元素进行分组。这在需求可追溯性和行为建模中非常有用。 物理性分区：根据系统存在的位置对元素进行分组。这有助于资源分配和接口管理。 混合方法通常能取得最佳效果。顶层包代表整个系统，而子包代表主要子系统。在这些子包中，功能性包负责处理行为，物理性包负责处理分配。 2. 参考模型的作用 参考模型使团队能够在不重复内容的情况下复用通用结构。这对管理多个相似产品的大型企业至关重要。无需为每个新系统重新创建标准的电源分配块，只需定义一次参考块，并在需要时实例化即可。 这可以减小模型规模并确保一致性。当对参考模型进行更改时，所有实例化都可以被更新。然而，必须小心避免循环依赖，并确保参考模型足够通用，以适用于不同场景。 大规模下的需求可追溯性 📝 可追溯性是系统工程的基石。在大型企业中，需求数量可能达到数以万计。维护需求、设计块和验证

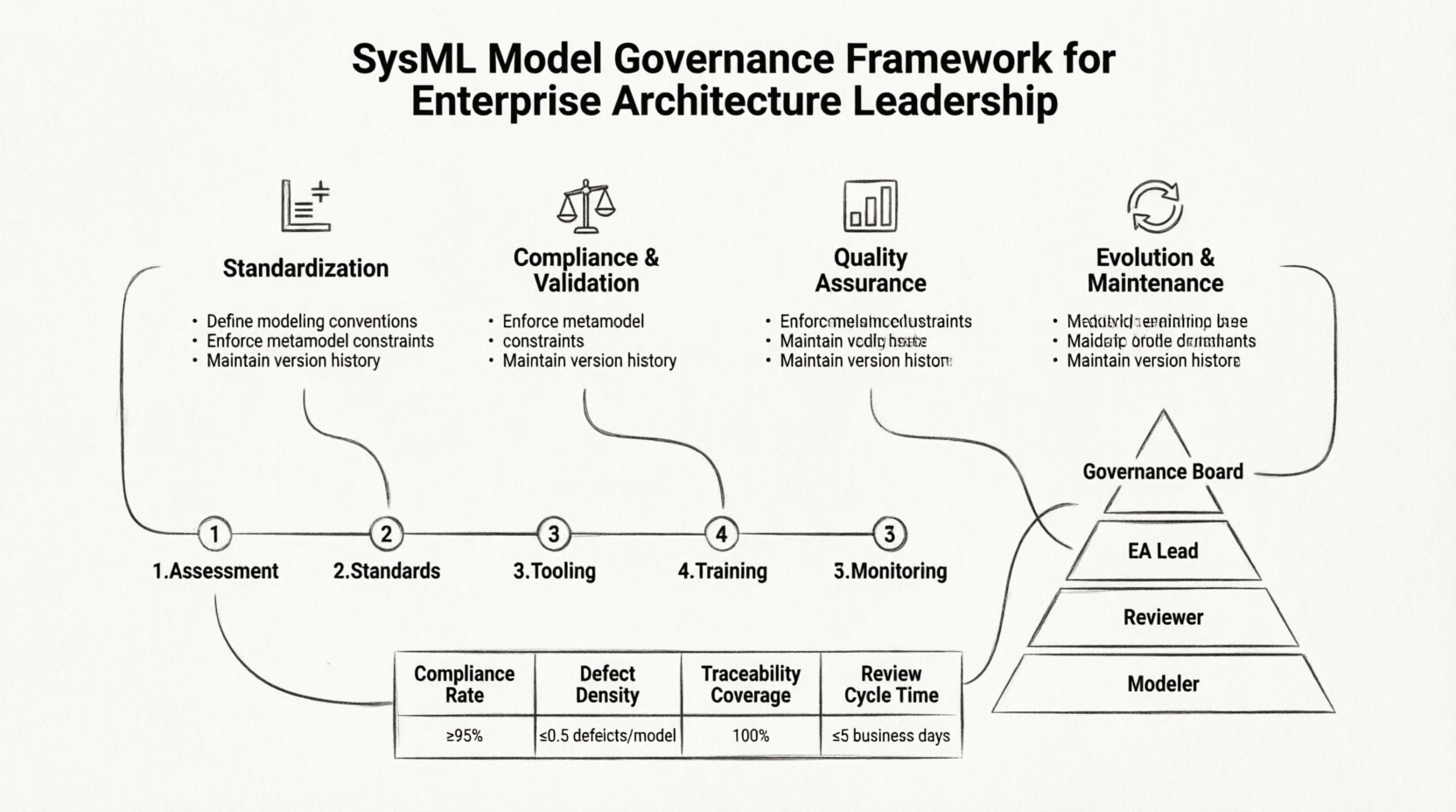

企业系统正变得越来越复杂，需要精确的文档记录和明确的架构对齐。系统建模语言（SysML）作为可视化、规范、分析和设计复杂系统的关键标准。然而，如果没有结构化的治理框架，SysML模型可能会偏离其初衷，导致不一致并偏离业务目标。 🏗️ 企业架构（EA）的领导层必须优先建立强大的治理机制。这确保了每个创建的模型都能创造价值并符合组织标准。本指南概述了一个全面的框架，用于在SysML环境中实施治理，重点在于标准化、质量保证和战略对齐。 📋 🏗️ 结构化监督的必要性 在缺乏治理的情况下，建模工作往往变得支离破碎。不同团队可能采用不同的规范，导致集成困难。治理框架提供了维持企业范围内完整性的必要规则和流程。 🛑 一致性： 确保所有图表和模型遵循相同的语法和语义。 可追溯性： 保持需求、设计和验证之间的清晰关联。 可扩展性： 使模型库能够扩展而不至于失控。 合规性： 满足监管和内部审计要求。 如果没有这些支柱，对SysML工具和培训的投资回报将逐渐减少。治理将建模从一种创造性活动转变为有纪律的工程实践。 ✅ 🧱 治理的核心支柱 一个成功的框架建立在四个基础支柱之上。每个支柱都针对模型管理和质量控制的特定方面。 1. 标准化 📏 标准化定义了模型构建的规则。这包括命名规范、图表布局和配置文件定义。 命名规范： 为包、块和关系建立规则（例如前缀、后缀）。 图表类型： 明确生命周期特定阶段所需的图表类型。 配置文件：

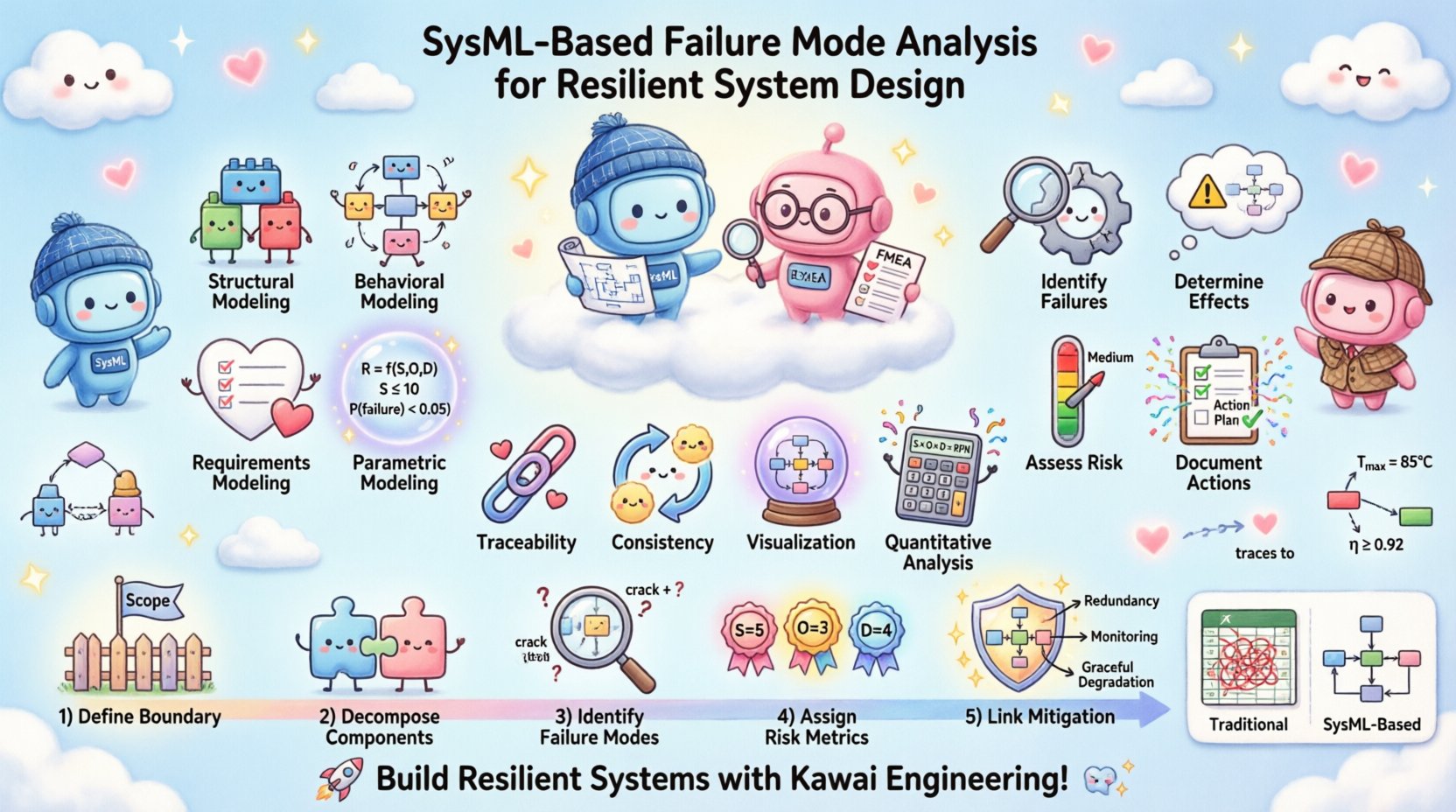

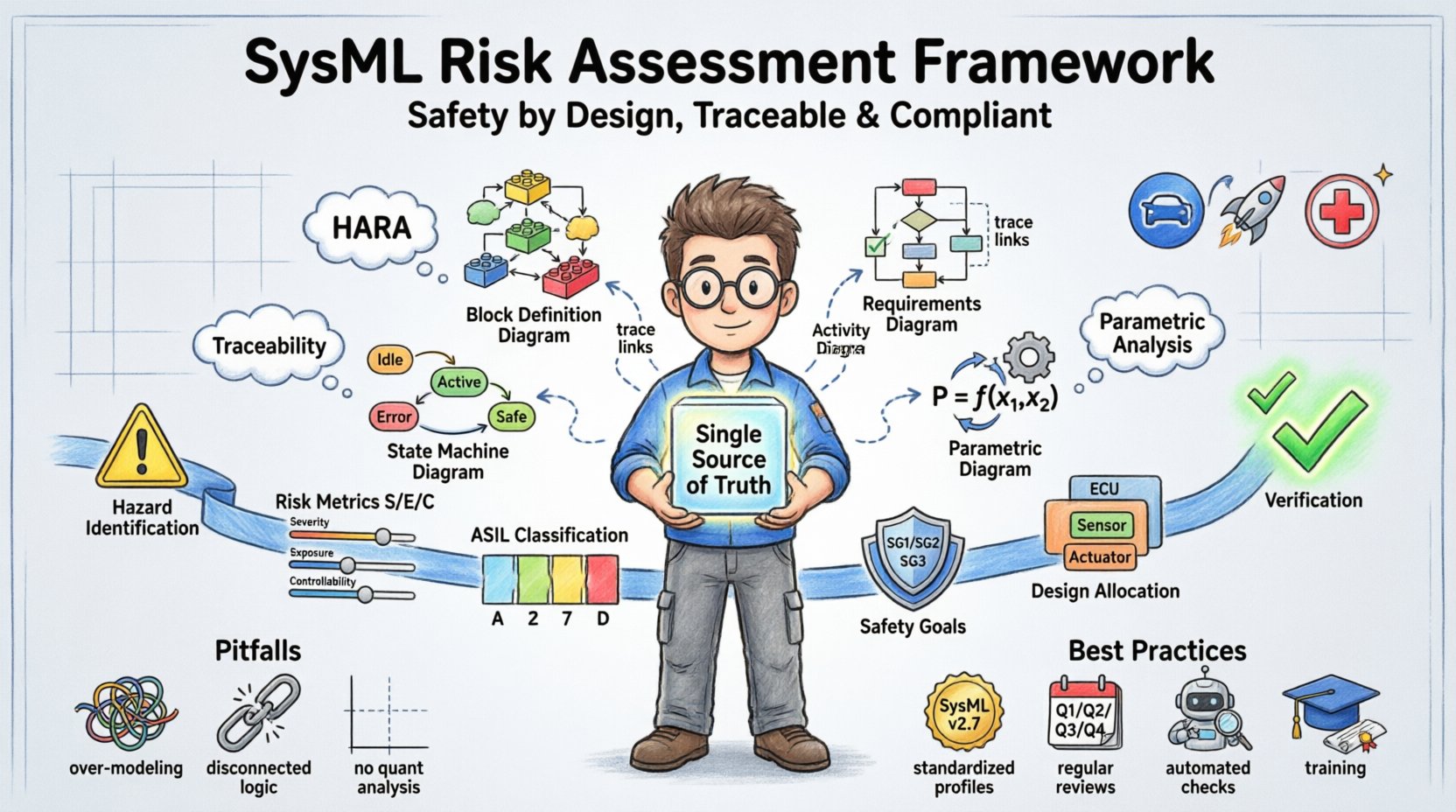

现代工程系统正变得越来越复杂。随着互联网络、自主代理和关键基础设施的日益复杂化，容错空间不断缩小。传统的风险评估方法往往难以跟上这种复杂性。此时，将系统建模语言（SysML）与故障模式与影响分析（FMEA）相结合，提供了一种稳健的解决方案。通过将基于模型的系统工程与结构化的故障分析相结合，团队能够构建的不仅是功能正常的系统，更是具备韧性的系统。 本指南探讨了将故障分析直接嵌入SysML模型中的机制。它超越了简单的文档记录，创建了一个动态且可追溯的系统风险表示。我们将研究如何组织数据，将需求与故障模式关联，并利用特定的SysML图示来提升安全性和可靠性，而无需依赖特定的商业工具。 理解核心概念 🧠 要有效实施此方法，首先必须理解两种相关方法的不同作用。SysML为定义系统提供了结构和行为框架。FMEA则为识别潜在故障点提供了分析框架。 什么是SysML？ SysML是一种用于系统工程应用的通用建模语言。它是统一建模语言（UML）的一个扩展配置，专为处理非软件系统而设计。其关键方面包括： 结构建模：定义系统的组件、部件和连接器。 行为建模：描述系统随时间变化或对刺激的响应行为。 需求建模：捕捉系统必须满足的需求和约束。 参数化建模：通过方程和约束支持定量分析。 什么是FMEA？ FMEA是一种逐步分析方法，用于识别设计、制造或装配过程，以及产品或服务中所有可能的故障。其主要目标包括： 识别潜在的故障模式。 确定这些故障的影响。 评估每个故障相关的风险。 记录消除或降低风险的措施。 当这两种方法结合使用时，FMEA数据就成为系统模型本身的一部分，而不是独立的电子表格。这确保了风险数据能够随着设计的演进而同步更新。 为何要结合使用SysML与FMEA？ 🔗 将故障分析整合到SysML模型中，可以解决传统工程工作流程中的多个痛点。设计模型与风险分析文档的分离常常导致版本控制问题和数据孤岛。将两者合并，可以建立单一可信数据源。 主要优势包括： 可追溯性：每个故障模式都可以直接关联到导致该故障的具体系统模块或需求。 一致性：系统设计的任何变更都会自动触发对相关故障模式的重新审查。 可视化： 故障模式与系统结构之间的复杂相互作用可以被可视化。 定量分析： 参数图允许在结构定义的同时计算可靠性指标。 对比：传统方法与基于模型的方法 特性

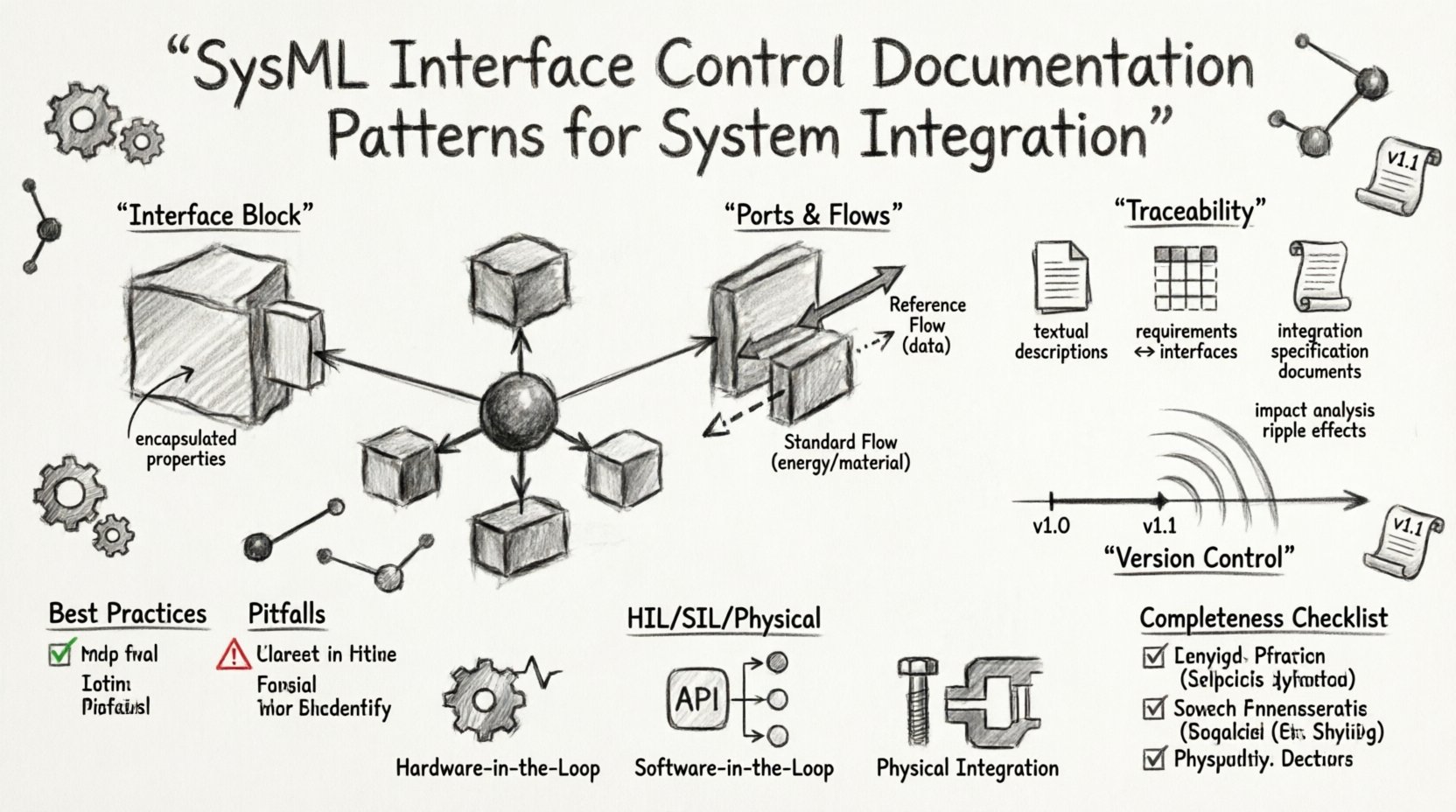

在基于模型的系统工程（MBSE）的复杂环境中，接口的定义与管理是实现成功系统集成的基石。SysML（系统建模语言）为建模这些交互提供了强大的框架，但将抽象模型转化为具体文档仍需遵循严谨的模式。本指南探讨了SysML生态系统中接口控制文档的关键模式，重点在于清晰性、可追溯性和集成就绪性。 🧩 有效的接口控制不仅仅是绘制连接；它在于定义子系统之间的契约。在集成过程中，这些契约决定了行为、数据流和物理约束。如果没有严格的文档模式，即使是最复杂的模型在实施阶段也可能导致歧义。我们将探讨如何组织这些信息，以支持严谨的工程流程，而无需依赖特定的软件工具。 📐 理解SysML中的接口控制 🧩 接口控制指的是对系统组件之间边界的管理。在SysML中，这主要通过块定义图（BDD）和内部块图（IBD）实现。其目标是清晰地定义一个组件对外提供什么以及从环境中需要什么。这种分离确保了模块化，并允许在完整组装前对子系统进行独立验证。 🏗️ 接口控制的关键方面包括： 定义：明确说明跨越边界的属性、操作和流。 符合性：确保实现组件遵循已定义的接口。 可追溯性：将接口需求与特定的模型元素关联起来。 版本管理：在不破坏依赖子系统的情况下管理接口的变更。 文档模式源于需要将这些技术细节传达给可能不直接与模型交互的利益相关者。虽然模型承载着真实信息，但文档则是集成团队可访问的成果。 📝 接口定义的核心模式 📐 为了建立稳健的接口控制策略，必须一致地应用特定的建模模式。这些模式标准化了信息的表达方式，降低了工程师审查系统架构时的认知负担。 接口块模式 🧱 其中最关键的模式之一是使用接口块。与表示物理组件的标准块不同，接口块定义的是抽象契约。它们应仅包含对外可见的属性和操作。这种封装隐藏了内部复杂性，专注于交互表面。 🔒 定义接口块时应： 仅包含属于公开契约的属性。 明确定义具有清晰输入和输出类型的操作。 如果工具支持，可应用构造型来区分标准块和接口块。 确保接口块由实际的组件块实现。 端口与流属性 🔄 端口是块上用于连接的接入点。流属性定义了通过这些端口传递的信息或能量的方向和类型。正确使用端口可确保在必要时数据流为单向，从而防止仿真中的逻辑错误。

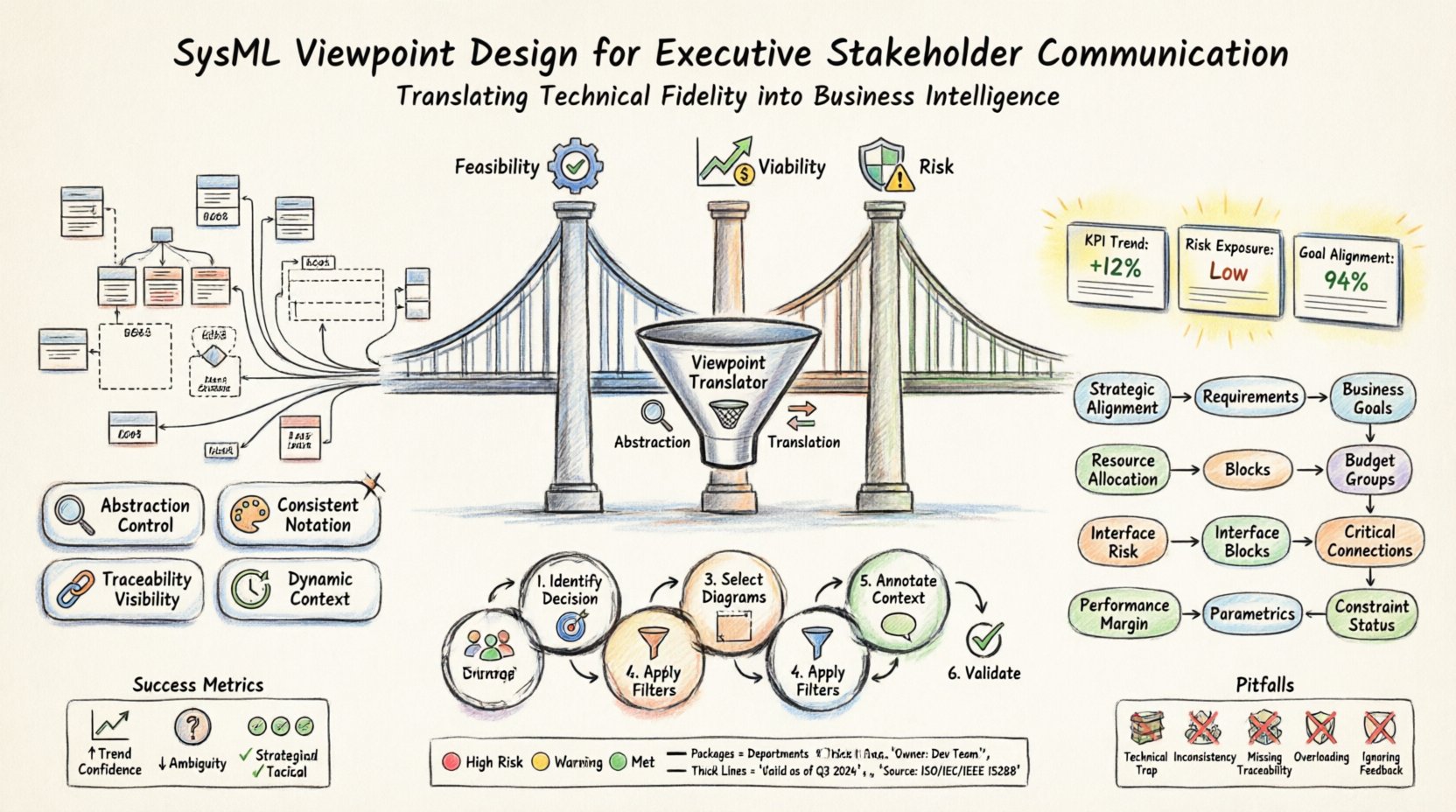

在复杂的系统工程中，详细模型与战略决策之间的距离可能令人望而生畏。高管无需看到每一个连接或参数，他们需要的是清晰性、风险可见性以及与业务目标的一致性。本指南探讨了如何设计SysML视角，以有效弥合这一差距。 理解沟通鸿沟 🌉 系统工程模型本质上是丰富的。它们捕捉了结构、行为、需求和参数。然而，当向非技术型领导层展示时，这种丰富性往往转化为噪声。一个完整的模型可能会让决策者应接不暇，掩盖关键路径和潜在风险。 解决方案在于视角的概念。视角不仅仅是某种视图，而是针对特定利益相关者群体相关关切的规范。通过视角过滤模型，你只需呈现特定决策情境下所需的信息。 在为高管设计时，目标并非以删除为手段的简化，而是以相关性为依据的抽象。你正在将技术精确性转化为商业智能。 技术受众：需要可追溯性、接口定义和约束满足。 高管受众：需要成本影响、进度风险和高层次能力状态。 视角：充当这两种不同需求之间的翻译者。 什么是SysML视角？ 🧐 SysML视角定义了对系统模型的特定视角。它规定了： 图类型：哪些图（块定义图、参数图、需求图等）是可见的。 符号表示：元素如何以视觉方式呈现。 过滤规则：哪些元素被包含或排除在视图之外。 关注点：该视图所回答的具体问题。 这与ISO/IEC/IEEE 42010架构描述标准保持一致。尽管该标准聚焦于架构，但其原则可直接应用于SysML建模。视角确保了一致性。如果每位利益相关者都收到与其关注点相匹配的视图，组织就能避免信号混乱的问题。 高管思维：关注点胜于细节 🧠 要设计有效的视角，你必须理解驱动高管决策的因素。高管通常关注三个核心领域： 可行性：我们能构建它吗？这项技术是否成熟？ 可行性：它值得投资吗？是否与战略一致？ 风险：它可能在何处失效？失效的影响是什么？ 技术模型包含了所有这些数据，但它们被隐藏了。例如，块定义图（BDD）展示了组件的层次结构。高管需要知道这种层次结构是否代表成本中心，或者是否引入了单点故障。参数图显示了约束条件。高管需要知道这些约束是否得到满足，或者是否存在容错余量。 你的视角必须凸显这些特定指标。它不应隐藏数据，而应优先展示影响决策的数据。 视角设计的核心原则 🛠️ 创建一个视角需要纪律。以下原则确保最终的沟通是有效且可维护的。 1.

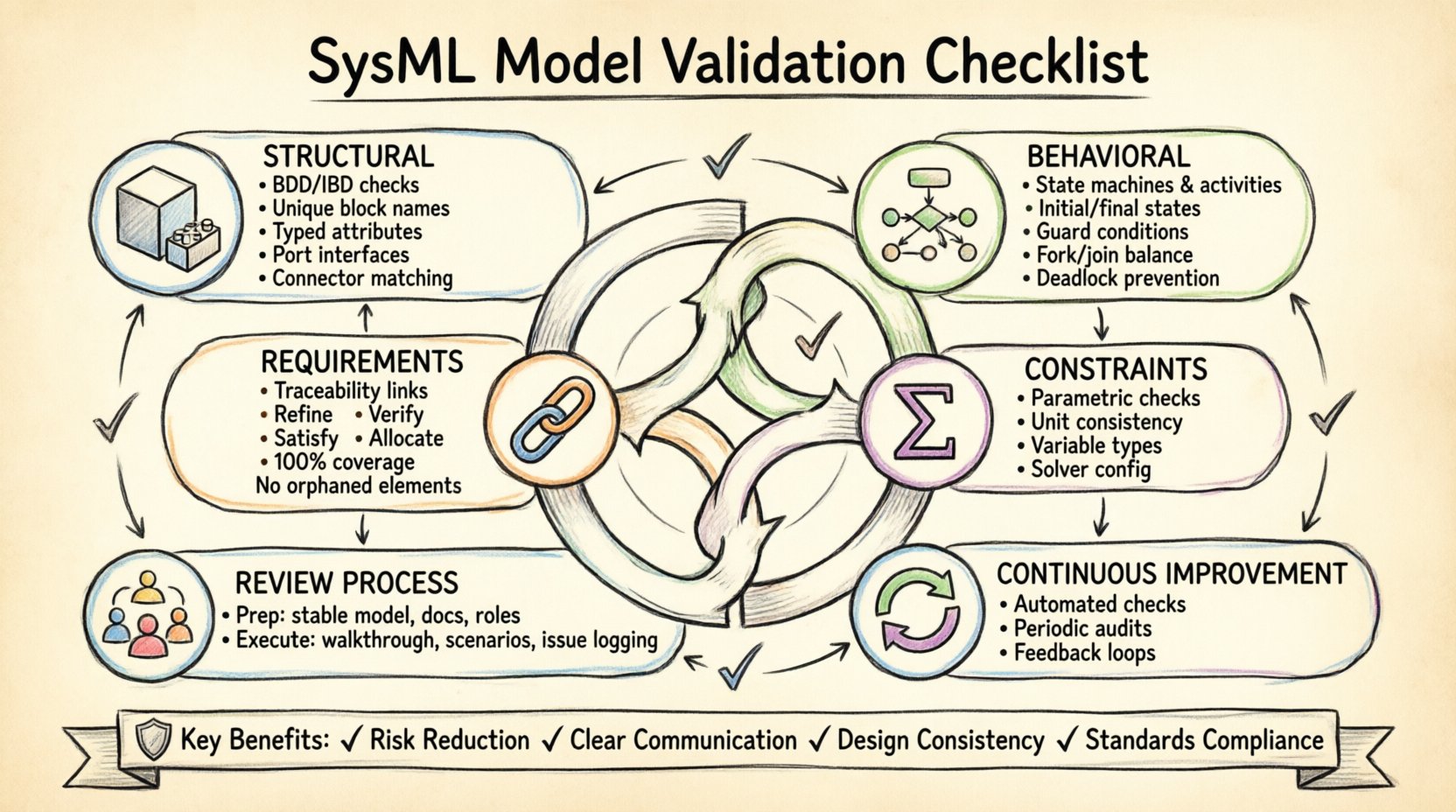

系统工程在很大程度上依赖于其模型的精确性。在使用系统建模语言（SysML）时，若不严格管理，系统交互、需求和约束的复杂性会迅速失控。模型不仅仅是图纸；它是驱动开发、测试和验证的现实数字表示。因此，SysML架构评审中的模型验证检查清单是确保完整性的重要工具。 本指南深入介绍了验证SysML模型所需的关键步骤。内容涵盖结构一致性、行为逻辑、需求可追溯性以及约束满足性。遵循这些标准，工程团队可以降低风险，提升其架构设计的准确性。 📋 理解SysML模型验证 系统工程中的验证是指确认模型是否正确地表达了预期系统的过程。它与验证不同，验证是询问系统是否满足规定的要求。而验证则关注是否正在构建正确的系统。在SysML的语境下，这涉及检查语言的语法和模型元素的语义。 在进行架构评审时，目标是在代码生成或物理原型制作开始之前识别出差异。在此阶段发现的错误，修复成本远低于在制造或部署阶段发现的错误。采用结构化方法可确保不会遗漏任何关键要素。 为什么验证至关重要 风险降低：及早识别逻辑漏洞可防止后期产生高昂的返工成本。 沟通：经过验证的模型可作为所有利益相关方的唯一可信信息来源。 一致性：确保需求、设计和验证保持一致。 合规性：符合安全关键系统行业的标准要求。 🧱 结构验证：块与连接 任何SysML模型的基础在于其结构。这主要通过块定义图（BDD）和内部块图（IBD）来表示。结构验证确保系统的物理和逻辑组成是合理的。 块定义图检查 块代表系统的物理或逻辑组件。在审查BDD时，应重点关注以下方面： 命名规范：块的命名是否一致？应使用标准化的分类体系以避免歧义。 属性：属性是否具有明确定义的类型？确保数据类型（如整数、实数、字符串）与数值相匹配。 操作：操作是否定义清晰？检查输入和输出是否符合预期行为。 关系：验证聚合、组合和关联关系。组合表示拥有关系；确保其未被误用于松散耦合。 内部块图检查 IBD 描述了块之间的内部交互方式。在这里定义了物质、能量和数据的流动。 端口： 每个连接都必须通过一个端口。请验证端口类型是否正确分配（流端口与引用端口）。 接口： 接口是否定义了正确的协议？请确保接口定义与使用场景相匹配。 连接器： 检查连接器类型。确保连接器类型正确，以防止不兼容的数据流。 引用属性：

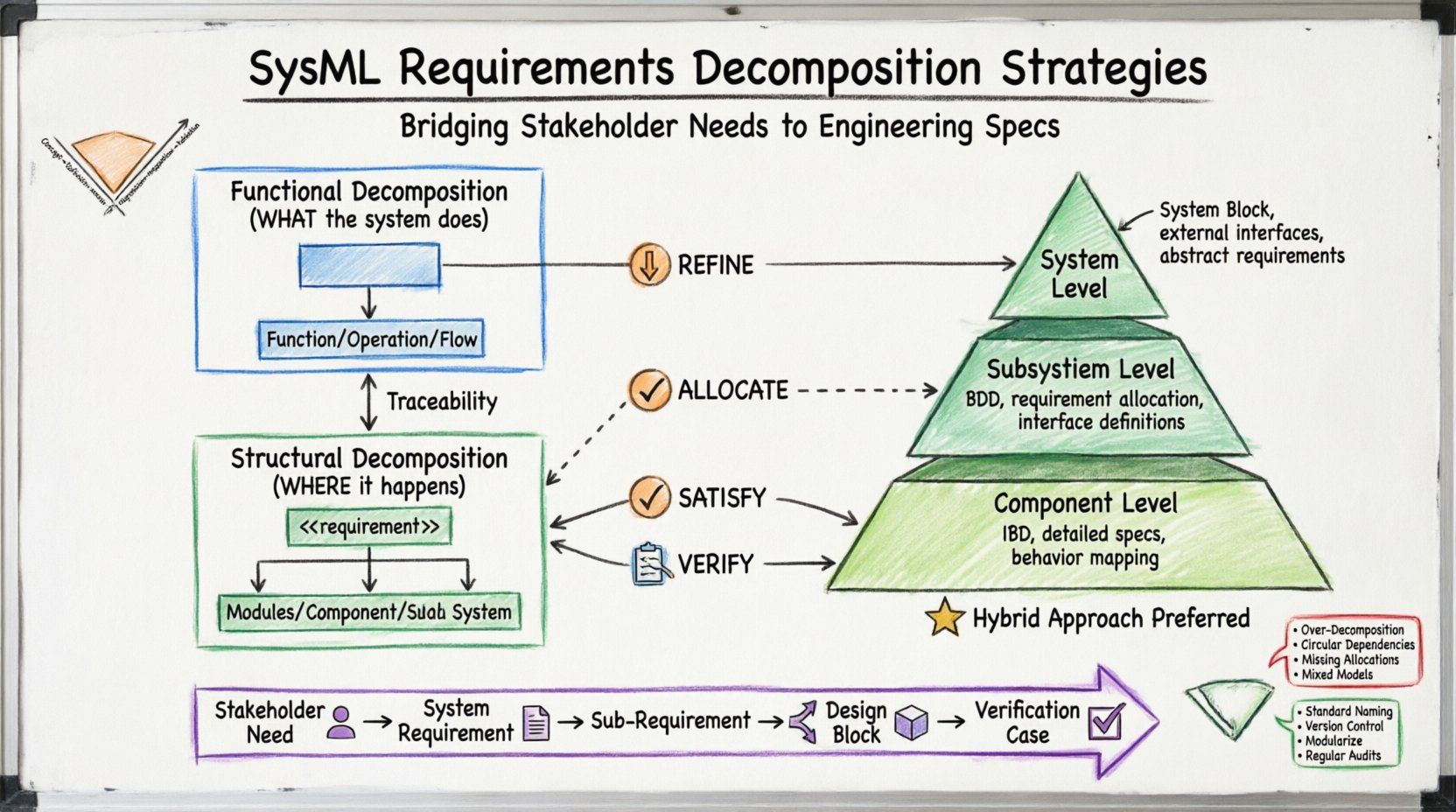

系统复杂性在航空航天、汽车和国防领域持续上升。管理这种复杂性不仅需要文档，更需要一种结构化的建模方法。基于模型的系统工程（MBSE）提供了框架，而SysML则作为建模语言。对于高级工程师而言，核心挑战不在于创建模型，而在于有效分解需求。这一过程将高层次的利益相关者需求与详细的工程规范之间的差距连接起来。 有效的分解确保每个系统功能都有清晰的来源追溯路径。它使团队能够从需求的源头追踪到物理组件层面。本指南概述了在SysML框架内分解需求的策略，且不依赖于特定的商业工具。重点仍放在驱动成功系统设计的结构逻辑和语义关系上。 📊 理解SysML中的需求分解 需求分解是将高层次的系统需求系统性地拆分为可管理的子需求。在传统的文档驱动工作流中，这通常导致彼此脱节的电子表格。而在SysML中，它创建了一个动态的模型，其中关系是明确的。 高级工程师必须区分两种主要的分解类型： 功能分解：将系统必须执行的内容进行分解。这涉及对功能、操作和流程的分析。 结构分解：将系统在何处执行其功能进行分解。这涉及将功能分配给块、组件或子系统。 目标是保持双向可追溯性。如果顶层需求发生变化，模型应立即突出显示所有受影响的子需求和组件。这可以降低集成阶段的风险。 🔗 分解的关键关系 SysML定义了特定的关系构造型，用于控制需求之间的交互方式。理解这些语义对于准确建模至关重要。使用错误的关系类型会破坏可追溯性链接。 1. 精化关系（Refine） 该关系将高层次需求与更详细的需求连接起来。它建立了层级结构。例如，“系统安全”这一需求可细化为“紧急制动激活”。 方向： 从顶层到细节。 使用场景： 在需求图中使用。 含义： 详细需求满足父级需求。它增加了具体性，但不改变原意。 2. 分配关系（Allocate） 分配关系将需求与一个结构元素（块）关联起来。它回答的问题是：“系统中的哪一部分负责此项？” 方向： 从需求到块。 使用场景： 用于将需求映射到系统架构。 含义： 被分配的块必须实现需求中定义的功能。

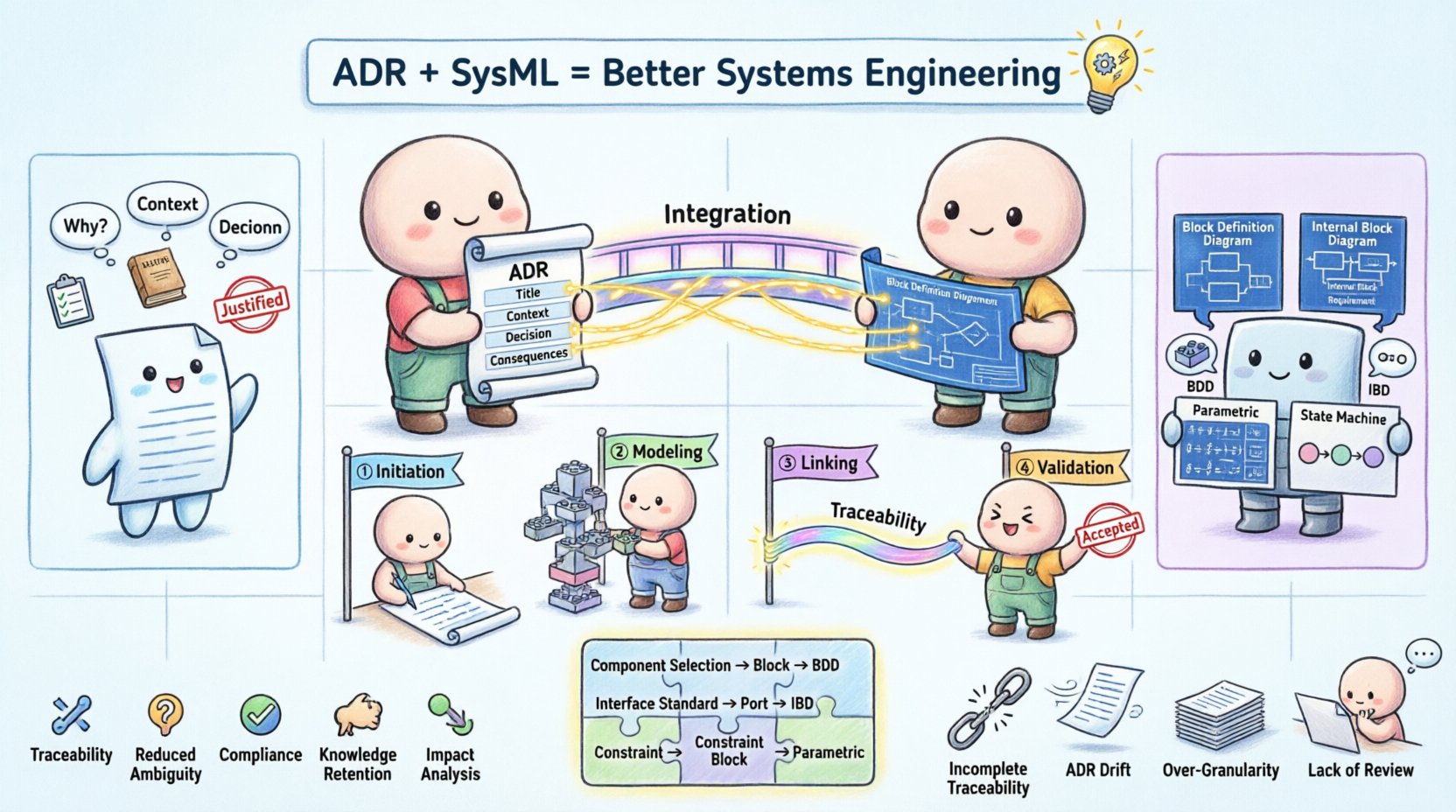

系统工程要求精确性。在构建复杂系统时，结构选择背后的推理必须像结构本身一样被详细记录。本指南探讨了架构决策记录（ADRs）与系统建模语言（SysML）模型的集成。通过将文本说明与可视化建模相连接，工程师能够创建一个强大的可追溯性矩阵，以支持治理和维护。 工程决策影响性能、成本和安全。如果没有清晰的记录，系统未来的迭代可能会失去上下文。将ADRs直接集成到建模环境中，可确保每个模块、需求和接口都有明确的决策依据。这种方法弥合了抽象推理与具体设计之间的差距。 📚 理解核心组件 在建立集成之前，必须明确所涉及的两个主要构件。理解它们各自的用途，有助于明确它们如何相互补充。 📝 架构决策记录（ADRs） ADRs是一种简短的文本文档，用于记录重大的架构决策及其背景和后果。它不仅仅是变更日志，更是对所选择特定路径的合理解释。 目的： 记录为何选择了特定技术、标准或结构。 格式： 通常包括标题、状态、背景、决策和后果。 优势： 为未来审查系统的工程师提供历史背景。 范围： 涵盖高层次的战略决策和具体的实施技术。 📊 系统建模语言（SysML） SysML是一种通用的建模语言，用于指定、分析、设计和验证复杂系统。它提供了一种图形化语法，用于捕捉系统的需求和结构。 目的： 用于可视化系统的行为、结构和需求。 格式： 使用特定的图表，如块定义图、内部块图和需求图。 优势： 支持系统动态的仿真与分析。 范围： 涵盖从概念到退役的整个系统生命周期。 🔗 为何要将ADRs与SysML集成？ 将文档与建模分离会造成信息孤岛。工程师通常先阅读模型以理解设计，再查阅外部文档了解‘为什么’。集成可以消除这种摩擦。

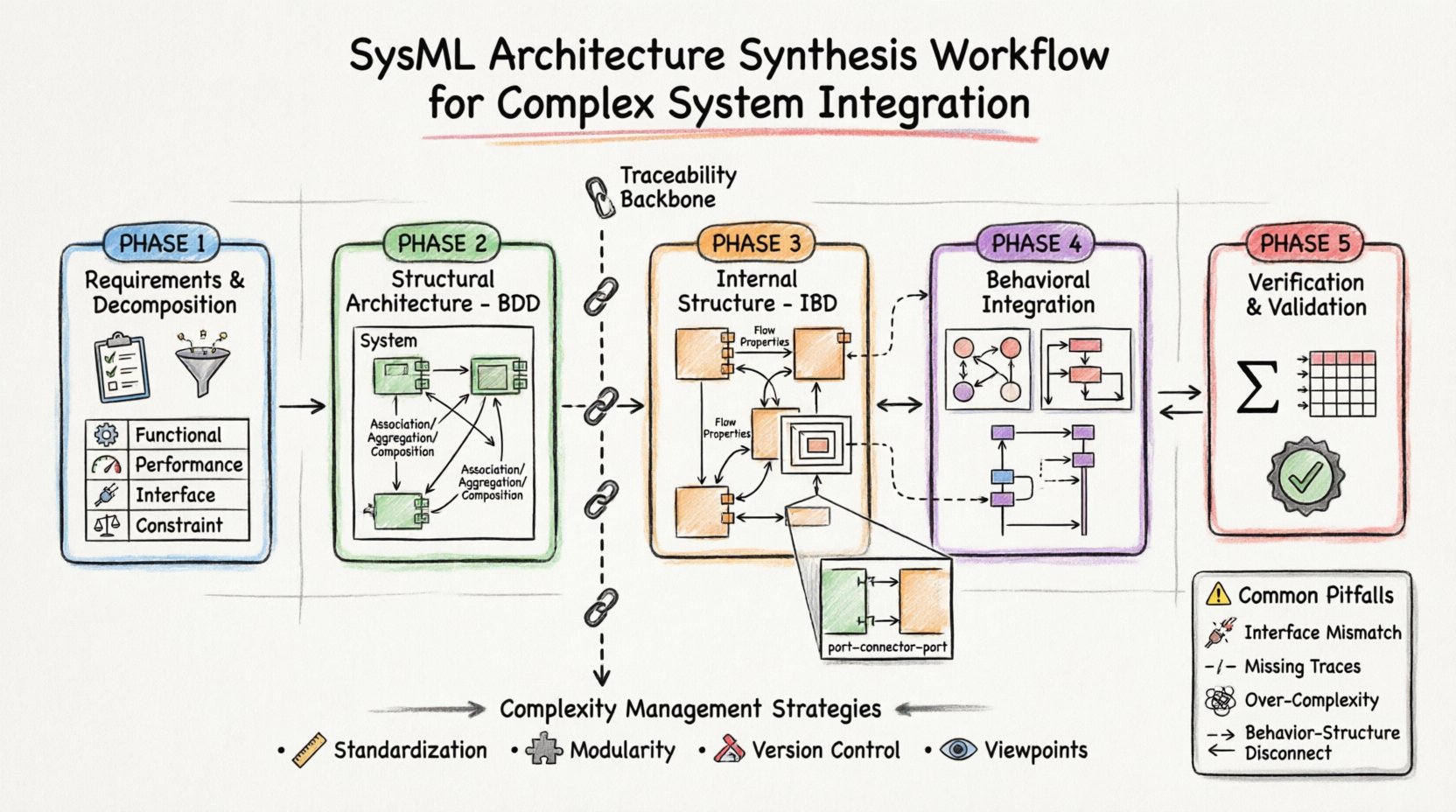

工程复杂系统需要采用结构化方法来管理日益增长的复杂性。随着系统范围的扩大，跨越多个领域和学科，传统的文档方法往往无法保持一致性。基于模型的系统工程（MBSE）通过创建系统架构的数字孪生来应对这一挑战。在此框架内，系统建模语言（SysML）提供了描述系统结构、行为和约束的标准化语法。本指南详细介绍了架构综合工作流程，重点阐述如何利用严谨的建模技术，将不同的子系统整合为一个协调的整体。 架构综合不仅仅是绘制图表；它是一个逻辑过程，旨在定义组件之间如何交互以满足高层次需求。这一过程要求在定义接口、分配功能以及确保从概念到实现的可追溯性方面具备精确性。接下来的章节将探讨工作流程的各个阶段、图示化表示方法，以及在整个开发生命周期中保持完整性策略。 🧠 架构综合的基础 在启动综合之前，必须理解模型的核心目的。目标是在构建物理原型之前降低模糊性和风险。在复杂的集成场景中，多个团队通常同时在不同的子系统上工作。一个共享的架构模型充当单一事实来源。这种共享的上下文确保一个区域的变更能立即反映在所有相关视图中。 综合工作流程依赖于几个关键原则： 分解：将顶层系统分解为可管理的子系统。 分配：将功能分配给物理结构。 集成：定义连接这些结构的接口。 验证：确保综合后的架构满足原始需求。 如果没有这些原则，模型就会变成一组彼此脱节的图表。综合工作流程将它们整合成一个逻辑连贯的叙述，描述系统的运行方式。 📋 阶段1：需求定义与分解 综合过程始于需求。一个稳健的架构无法从模糊或不完整的需求中合成。本阶段的主要活动是将高层次的利益相关者需求细化为技术需求。这通常通过SysML中的需求图来表示。 本阶段的关键活动包括： 需求细化：将广泛的目标分解为具体且可测试的陈述。 可追溯性建立：尽早将需求与其他模型元素关联。 约束分析：识别限制设计空间的约束条件。 区分用户需求与工程需求至关重要。用户需求从操作角度描述系统应实现的目标。工程需求则定义了实现这些目标所需的技术规范。综合工作流程通过将这些工程需求分配给特定的系统模块来弥合这一差距。 需求类型 关注点 示例 功能型 系统所执行的功能 系统每秒必须处理1000个数据包。 性能 其性能表现如何 延迟必须低于50毫秒。 接口 它如何连接

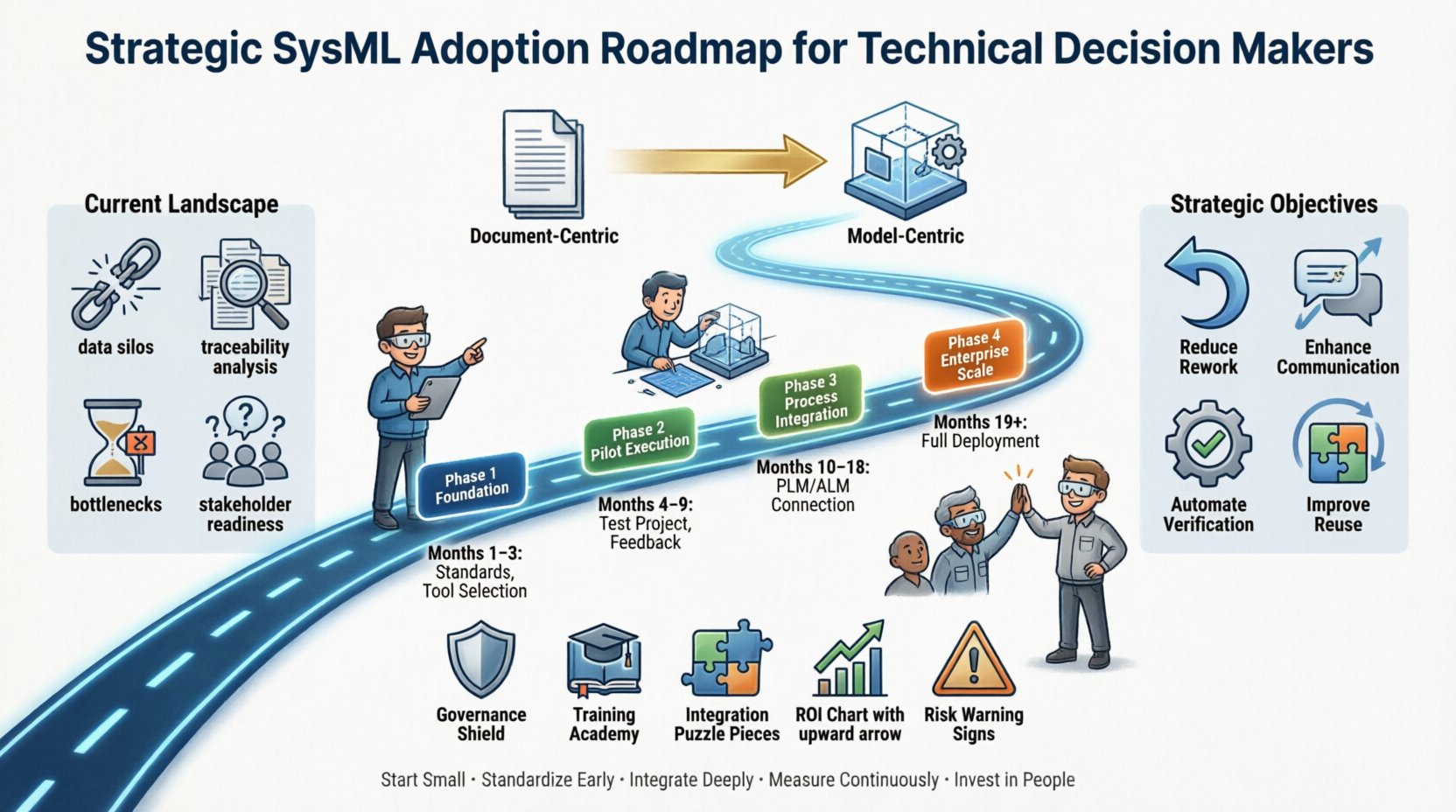

实施系统建模语言（SysML）标志着工程组织管理复杂性的重大转变。它将该领域从以文档为中心的工作流程转变为以模型为中心的实践。对于技术领导者而言，这一转变不仅仅是软件升级；它从根本上重构了信息流、决策流程和验证策略。本指南提供了一种结构化的方法，将SysML整合到企业架构中，而无需依赖特定供应商的承诺。 理解当前的工程格局 📊 在启动任何采纳策略之前，必须对现有生态系统进行全面评估。大多数组织采用混合模式，其中需求、设计和验证存在于孤立的存储库中。电子表格、Word文档和旧式CAD工具通常保存着与系统架构脱节的关键数据。这种碎片化导致可追溯性缺口，并增加了设计错误在后期阶段蔓延的风险。 识别数据孤岛：绘制出需求、功能定义和接口规范当前所在的位置。 可追溯性分析：确定当前的可追溯性状态。能否轻松地将一个测试用例追溯到需求，再追溯到设计元素？ 工作流程瓶颈：找出工程学科之间人工交接导致延迟或数据丢失的环节。 利益相关者准备度：评估团队对基于模型的系统工程（MBSE）概念的技术理解程度。 这一诊断阶段确保采纳策略解决的是实际痛点，而非理论上的改进。它为未来效率提升提供了可衡量的基准。 明确清晰的战略目标 🎯 采纳努力常常失败，是因为缺乏具体且可衡量的目标。像“提升工程水平”这样的模糊愿望是不够的。决策者必须以具体可衡量的方式定义成功的模样。这些目标应与更广泛的企业目标保持一致，例如缩短上市时间、降低质量成本或提高系统可靠性。 减少返工：通过更早发现不一致之处，目标是在验证阶段将设计变更的次数减少特定百分比。 增强沟通：标准化硬件、软件和系统工程师之间的语言，以减少歧义。 自动化验证：提高直接从系统模型生成的自动化测试的覆盖率。 提升复用性：建立一个框架，用于识别并跨不同产品线复用经过验证的组件。 设定这些目标有助于建立一个治理框架，在确保标准执行的同时，为不同项目需求提供灵活性。 分阶段实施计划 🗺️ 成功的推广很少能一蹴而就。它需要一个分阶段的方法，在最小化干扰的同时持续交付价值。下表概述了典型企业环境中推荐的时间表和重点区域。 阶段 持续时间 关键活动 成功指标 1. 基础 第1-3个月 标准定义、工具选择、试点项目选择 标准文档获批；试点环境就绪 2.
