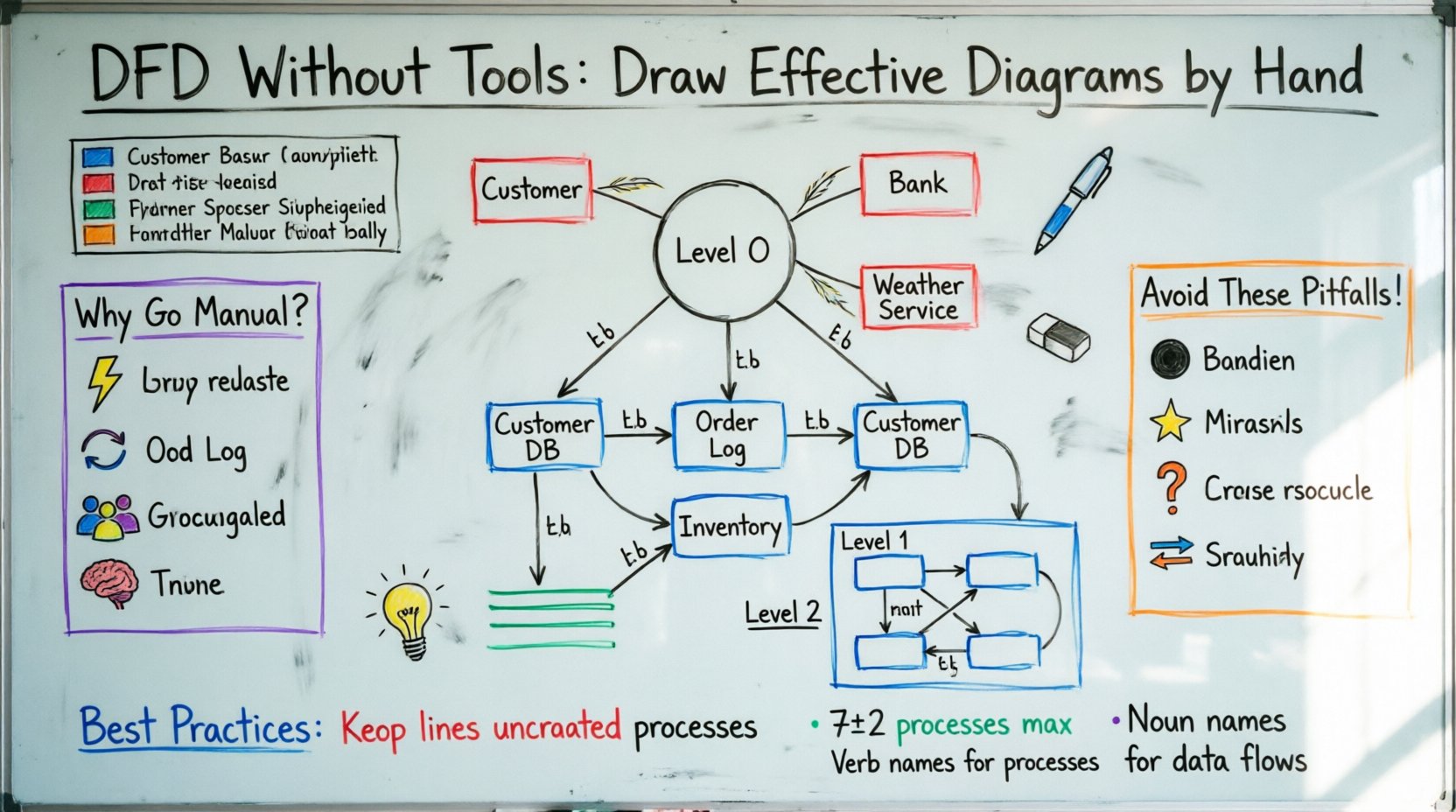

系统分析长期以来依赖视觉化表示来传达复杂的逻辑。数据流图（DFD）一直是这一实践的核心。然而，软件架构的格局已发生巨大变化。我们已从单体应用程序转向分布式微服务，从本地数据库转向云原生存储，从同步请求转向异步事件流。传统的DFD是为更简单、线性的流程设计的，在这些环境中面临着新的挑战。本指南探讨了该方法如何演变以保持相关性，确保准确建模而不至于过时。🛠️ 数据流建模的基础 🏗️ 在探讨演变之前，有必要建立基准。标准的DFD可视化系统中信息的流动。它关注的是系统做什么系统做什么，而不是系统如何实现这一点。这种区分将过程建模与结构设计分开。核心组件在各代之间保持一致： 外部实体：系统边界之外的数据来源或目的地。这些可能是用户、其他系统或硬件设备。 处理过程：将输入数据转换为输出数据的转换。这些代表业务逻辑或计算步骤。 数据存储：信息在处理过程之间停留的位置。包括数据库、文件或队列。 数据流：实体、过程和存储之间数据的移动。箭头表示方向。 在传统语境下，这些图表是分层的。上下文图提供了一个高层次的视图（第0层），然后被分解为详细的第1层和第2层图表。当系统有明确的起点和终点，且数据从输入到输出可预测地流动时，这种方法非常有效。然而，现代系统通常缺乏单一入口点或明确的出口。数据持续不断地进入和离开，常常是实时的。🔄 为什么传统DFD在现代架构中举步维艰 🧩 从单体架构转向分布式系统，给静态建模带来了摩擦。在单体应用程序中，数据库事务可能会立即触发一系列函数调用。DFD可以画一条从数据库到处理过程再到输出的直线。但在微服务环境中，情况要复杂得多。 1. 异步通信 现代系统经常依赖消息代理和队列。请求被接收后，存储在队列中，稍后由工作进程处理。传统DFD难以表示时间。它们暗示的是即时流动。静态箭头无法清晰传达数据可能在缓冲区中停留数小时，直到下一个处理过程才被激活。这导致系统行为分析中出现歧义。 2. 无状态性与可扩展性 云架构通常使用会话无状态的容器，它们会动态启动和关闭。DFD通常暗示一个永久存在的过程。当过程是短暂的时，图表必须明确说明状态存储在何处（数据存储），而逻辑又位于何处（计算资源）。如果图表未能区分这两者，开发人员可能会错误地认为状态由过程自身维护，从而导致错误。 3. 安全与合规边界 旧模型通常将数据存储视为通用的方框。现代合规要求理解数据在地理上的存放位置

创建有效的文档是系统分析和业务流程管理中的关键技能。在处理复杂系统时，数据流图（DFD）是一种强大的工具，可用于可视化信息的流动。然而，当向业务用户、管理人员或客户展示时，技术性成果往往成为障碍而非桥梁。真正的挑战在于将技术逻辑转化为视觉叙事，使非技术利益相关者能够理解而不会产生困惑。 本指南探讨如何构建能够作为通用沟通工具的数据流图。通过注重清晰性、上下文和简洁性，您可以确保每一张图表都促进共同理解，而非制造新的模糊性。我们将涵盖基础要素、设计原则以及向不同受众有效展示这些图表的策略。 什么是数据流图？🤔 数据流图是信息系统中数据流动的图形化表示。与流程图不同，流程图用于描绘控制流和决策点，而DFD则严格聚焦于数据的流动。它回答的问题是：“信息从哪里来，去往何处，以及如何存储？” 对于非技术利益相关者而言，DFD更关注业务逻辑而非代码。它展示了数据的“是什么”和“在哪里”，而不必详细说明实现的“如何”过程。这一区别至关重要。当剥离技术实现细节后，DFD就变成了业务运作本身的蓝图。 核心组件简单解释 在开始设计之前，理解基本构成要素至关重要。每个DFD都包含四个主要元素。使用标准术语有助于沟通，但用业务语言解释其含义才能确保理解。 外部实体： 这些是项目范围之外的人、部门或系统。可以将它们视为数据的来源或目的地。例如，“客户”或“银行系统”就是外部实体。 处理过程： 这些是转换数据的操作。一个处理过程接收输入数据，对其进行修改，然后生成输出。在业务术语中，这是一项任务或工作流步骤，例如“验证订单”或“计算税款”。 数据存储： 这些代表数据被保存以供后续使用的场所。它们不是临时缓冲区，而是永久或半永久性的存储库。例如，“数据库”、“电子表格”或“仓库”。 数据流： 这些是连接各组件的箭头。它们表示信息流动的方向。一个数据流可能标记为“发票”或“付款确认”。 为何利益相关者需要清晰的图表 🎯 DFD的主要目标是沟通。如果负责业务流程的人无法理解该图表，那么它就未能实现其目的。以下是为何清晰性对非技术团队至关重要的原因： 需求验证： 利益相关者需要确认系统正确处理了他们的数据。一张清晰的图表能让他们在规划阶段发现缺失的步骤或错误的流程。 范围界定： 图形有助于明确项目包含的内容和排除的内容。这可以防止在开发周期后期出现范围蔓延。 流程优化： 当利益相关者理解了流程后，他

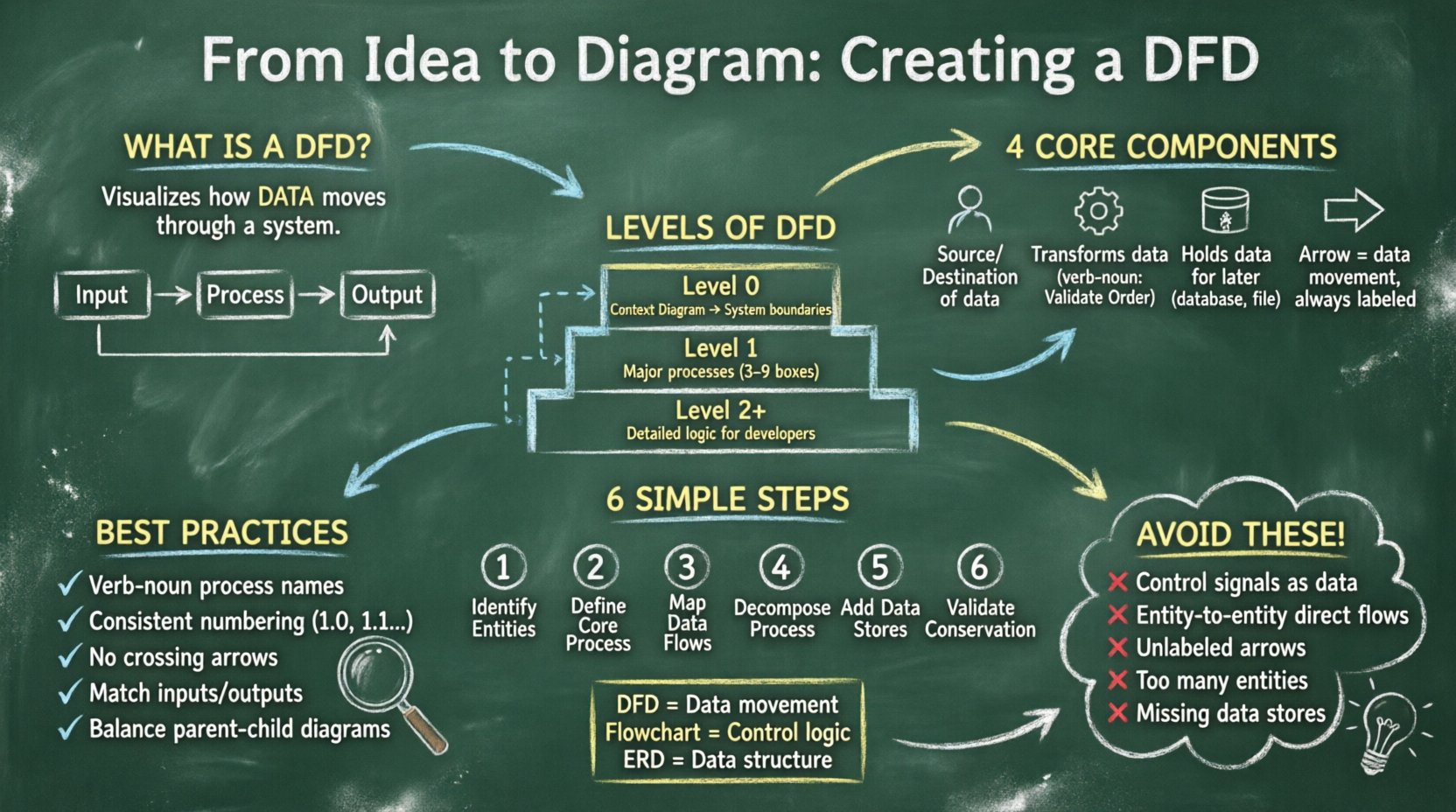

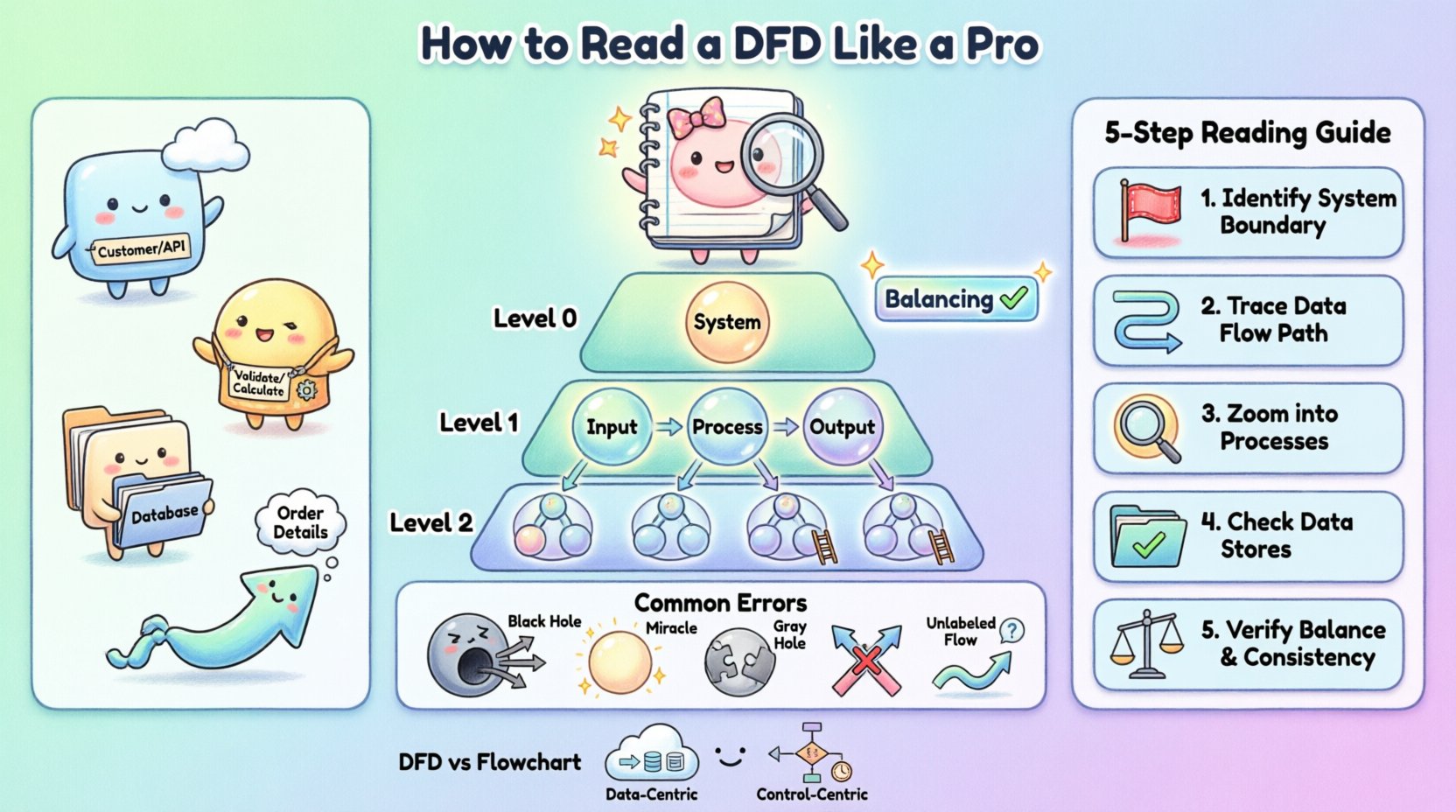

理解复杂系统不仅需要谈论它们，还需要可视化信息在其中的流动方式。这就是“”数据流图，通常称为DFD，成为业务和系统分析师不可或缺的工具。无论你是在设计新应用程序、审计现有工作流程，还是记录需求，掌握DFD的基本知识对于清晰沟通至关重要。本指南全面解析了DFD的定义、核心组成部分以及如何有效构建它。 数据流图是信息系统中数据流动的图形化表示。它展示了数据如何进入系统、如何被处理、存储在何处以及如何退出。与关注控制流和逻辑的流程图不同，DFD严格聚焦于数据的流动。这一区别对分析师至关重要，因为他们需要描绘系统功能，而无需陷入决策逻辑的细节中。 数据流图的核心组件 🧩 每个DFD都基于四个基本符号构建。尽管不同方法论中的符号表示略有差异，但其核心概念保持一致。要创建有效的图表，必须理解每个元素的作用。 外部实体： 也称为终止符或源/汇，它们代表与被建模系统交互的人、组织或其他系统。它们是输入数据的来源或输出数据的目的地。它们存在于系统边界之外。 处理过程： 这些代表对数据执行的工作。一个处理过程将输入数据转换为输出数据。它可以是计算、验证步骤或排序操作。每个处理过程都必须至少有一个输入和一个输出。 数据存储： 这些是数据被保存以备后续使用的场所。它们代表数据库、文件或手动记录系统。数据不会直接从一个数据存储流向另一个数据存储，而必须经过一个处理过程。 数据流： 这些是连接各组件的线条，表示数据的流动。它们用被传输的数据名称进行标注。数据流代表信息流，而非物理线路或连接。 组件 符号说明 功能 外部实体 矩形或方形 数据的来源或目的地 处理过程 圆形或圆角矩形 转换数据 数据存储 开口矩形或平行线 为后续使用存储数据 数据流 箭头 在组件之间移动数据 理解DFD层级 📉

设计一个复杂的软件系统需要清晰地了解数据的流动方式以及数据的存储位置。如果没有结构化的方法，系统架构可能会变得脆弱、难以维护，并容易出现逻辑错误。系统工程中最基础的两种建模技术是数据流图（DFD）和实体关系图（ERD）。尽管两者都具有关键的可视化功能，但它们关注的是系统中截然不同的方面。 理解这两种模型之间的区别不仅仅是一个学术上的练习；对于系统架构师、业务分析师和开发人员来说，这是实际的必要需求。在开发的错误阶段使用错误的模型，可能导致沟通失误、数据库效率低下或业务逻辑断裂。本指南探讨了每种图表类型的细微差别、其特定组成部分，以及在何种战略场景下一种模型应优先于另一种。 理解数据流图（DFD） 🔄 数据流图关注的是数据在系统中的流动。它可视化信息如何被处理、转换和存储。DFD不关心物理实现细节或过程的时间安排，而是提供信息逻辑流动的高层次视图。 DFD的核心组成部分 外部实体： 这些代表系统边界之外的数据来源或目的地。它们可以是用户、其他系统或组织。它们发起或接收数据，但在本特定模型的上下文中不对其进行处理。 处理过程： 以圆角矩形表示，这些是将输入数据转换为输出数据的活动。一个处理过程会改变通过它的信息的状态或形式。每个处理过程都必须至少有一个输入和一个输出，这一点至关重要。 数据存储： 这些是用于后续使用的数据存储库。在DFD中，它们代表文件、数据库或归档。它们并不暗示特定技术，而只是表示持久存储的存在。 数据流： 以箭头表示，这些显示了数据移动的方向。每个数据流都应标注正在传输的数据包名称。数据流连接实体、处理过程和存储。 抽象层次 DFD通常以分层方式创建，以管理复杂性： 上下文图（第0层）： 这是最高层次的视图。它将整个系统视为一个单一的处理过程，并标识出与之交互的所有外部实体。它清晰地定义了系统的边界。 第1层图： 它将上下文图中的单一过程分解为多个主要子过程。它更详细地展示了系统如何内部处理数据，而不会陷入逻辑细节中。 第2层及更高层： 这些图表将第1层中的特定过程进一步分解为更详细的层次。这一层级通常用于复杂模块，其中需要对特定的数据转换进行严格定义。 何时应用DFD DFD在需求收集和功能设计阶段最为有效。它们帮助利益相关者在不被技术限制干扰的情况下，可视化系统的运行行为。它们特别适用于： 识别缺失的数据需求。 向非技术利益相关者传达业务流程。
