在系统分析的复杂领域中，清晰性就是货币。分析师常常面临同时捕捉企业运作方式以及数据在其中流动方式的挑战。然而，这两个方面往往被当作独立的孤岛来处理。然而，最稳健的系统设计往往是在将数据流与工作流相结合时产生的。本指南探讨了数据流图（DFD）与业务流程映射（BPM）如何协同工作，以全面呈现信息系统。 通过整合这两种建模技术，组织能够更深入地理解其运营现实。这种协同作用减少了模糊性，提升了利益相关者之间的沟通效率，并确保技术解决方案能够真正支持实际的业务需求。让我们深入探讨这种组合的运作机制，以及它如何强化分析阶段。 理解数据流图（DFD） 📊 数据流图是一种图形化表示，用于展示数据在信息系统中的流动过程。与展示组件之间连接关系的结构图不同，数据流图专注于数据本身所发生的变化。它回答了以下问题：数据从哪里来，如何被转换，流向何处，以及存储在哪里？ 数据流图是结构化分析中的基础工具。它将复杂系统分解为可管理的详细层次。这种分层方法使分析师能够在关注特定区域的同时，不忽视整体背景。 数据流图的核心组成部分 每个有效的数据流图都依赖于四个基本要素。理解这些要素对于准确建模至关重要。 外部实体： 这些是系统边界之外的数据来源或目的地。它们与系统交互，但不受系统控制。例如客户、供应商或监管机构。 处理过程： 用圆圈或圆角矩形表示，处理过程将输入数据转换为输出数据。它们描述了对信息执行的逻辑或工作。 数据存储： 这些表示数据被保存以供后续使用的地点。它们可以是物理数据库、文件，甚至是手动档案系统。 数据流： 箭头表示实体、处理过程和存储之间数据的流动。每条数据流都必须有一个有意义的名称，用以描述所传输的信息。 数据流图的详细层次 为了管理复杂性，数据流图通常分为三个不同的层次： 上下文图： 最高层次的视图。它将整个系统表示为一个单一的处理过程，并展示其与外部实体的交互关系。它定义了系统的边界。 0级图： 也称为分解图。它将主过程分解为若干主要子过程。它展示了这些子过程如何与数据存储和实体进行交互。 1级及以下： 这些图进一步将0级中的特定子过程分解为更细致的步骤。这一层次适用于详细描述特定功能，而不会使整个系统视图过于复杂。 定义业务流程映射（BPM） 🗺️ 虽然数据流图关注的是数据，但业务流程映射关注的是活动与工作流程。BPM可视化实现特定业务成果所采取的步骤序列。它捕捉了操作

系统集成是现代数字基础设施的支柱。它将不同的应用程序、数据库和服务连接起来，使其作为一个整体协同工作。然而，这些系统之间数据流动的复杂性可能迅速变得难以理解。这时，数据流图（DFD）就变得至关重要。DFD提供了一种可视化方式，展示数据在系统中的流动路径，突出显示输入、处理、存储和输出。在系统集成中应用DFD，可以作为理解数据血缘关系和依赖性的蓝图。 如果没有清晰的蓝图，集成项目可能会面临数据不一致、安全漏洞和性能瓶颈的风险。通过在多个组件之间可视化数据流动，架构师和工程师可以在问题演变为重大故障之前识别出潜在的漏洞。本指南探讨了在集成复杂系统背景下，专门使用DFD的方法论。 理解数据流图的核心组成部分 📊 在深入探讨集成细节之前，必须理解DFD的基本构成要素。这些元素无论系统复杂程度如何，都保持一致。 外部实体： 它们代表系统边界之外的数据来源或目的地。在集成中，这可能是一个遗留数据库、第三方API，或发起请求的人类用户。 处理过程： 它们是转换数据的操作。它们接收输入，对其进行处理，并生成输出。在集成场景中，一个处理过程可能涉及数据转换、验证或路由逻辑。 数据存储： 它们表示数据静止存放的位置。这包括关系型表、文件系统或消息队列。数据存储是被动的；它们不会主动发起操作，而是用于存储信息以供检索。 数据流： 它们是表示数据移动的箭头。它们显示数据传输的方向和名称。每个数据流都必须有明确的源和目标。 结构与流程之间的区别 区分DFD与流程图非常重要。流程图关注的是控制流和决策逻辑（如if/else路径）。而DFD则严格聚焦于数据的流动。在系统集成中，数据完整性通常比具体采取的决策路径更为关键。因此，DFD是绘制数据转换管道的首选工具。 DFD在复杂集成架构中的作用 🔗 当多个系统需要通信时，架构通常呈现出网状结构。如果没有中心化的可视化工具，连接关系可能变得错综复杂。DFD通过分层展示信息，有助于理清这种复杂性。 明确边界： 集成通常涉及第三方系统。DFD能清晰地标明哪些部分在组织的控制范围内，哪些属于外部。 识别冗余： 可视化数据流有助于发现多个系统独立创建相同数据的情况。这种重复会增加存储成本，并引发同步问题。 安全映射： 通过绘制数据流，团队可以识别敏感数据跨越边界的位置。这对于遵守GDPR或HIPAA等法规至关重要。 性能分析： 性能瓶颈通常出现在特定的数据

创建数据流图（DFD）是理解信息如何在系统中流动的关键步骤。这些图表为开发人员、利益相关者和分析师提供了蓝图。然而，一个构建不当的模型可能导致混淆、开发错误和系统故障。当数据流被错误地表示时，整个应用程序的逻辑就会受到质疑。本指南探讨了DFD中常见的错误，并提供了权威的策略来纠正它们。 许多团队急于完成建模阶段，认为视觉表示不如代码重要。这种做法是错误的。DFD在编写任何代码之前就定义了逻辑。如果图表有缺陷，基于它的软件将继承这些结构性弱点。我们将分析破坏模型完整性的具体错误类别，并提供明确的解决方案路径。 1. 上下文图失败 🌍 上下文图是系统的最高层次视图。它将整个系统表示为一个单一过程，并展示系统如何与外部世界交互。这里的错误会为后续所有层级奠定不良基础。 遗漏外部实体 外部实体代表与你的系统交互的用户、其他系统或组织。一个常见错误是遗漏关键实体。如果你忘记了某个用户群体或外部API，需求就会不完整。 影响：开发过程中会遗漏关键功能。 纠正方法： 进行利益相关者访谈，以识别数据的每一个来源和去向。 检查清单： 在绘制圆圈之前，列出所有与系统交互的参与者。 边界不清晰 系统边界必须明确界定。有时，本应在系统内部的流程被画在外部，反之亦然。这会导致责任归属不明确。 影响： 开发人员可能会在预期范围之外构建功能。 纠正方法： 确保上下文圆圈内的所有流程都属于系统。所有圈外的实体都是外部的。 检查清单： 问自己：“这个流程是在我们的软件内部运行，还是在外部？” 2. 流程命名与逻辑错误 🧠 流程转换数据。它们是图表中的主动组件。错误地命名和定义这些流程是破坏性最大的错误之一。 动词-名词规则违反 流程名称应遵循动词-名词结构。像“Sales”这样的名称是名词。像“Calculate Sales”这样的名称是动词-名词短语。这种区分明确了正在执行的动作。 影响：含糊的需求会导致不一致的实现。 纠正方法：

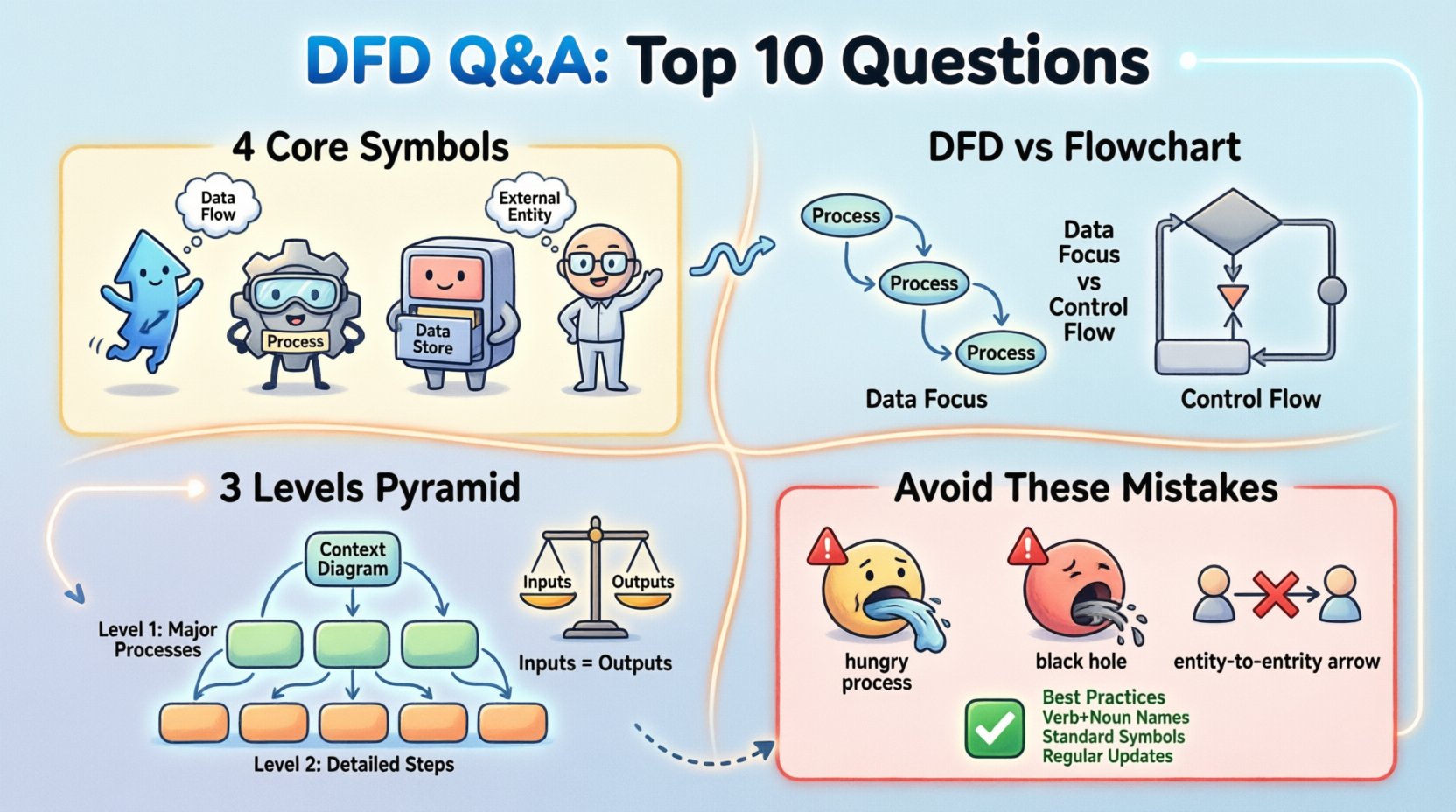

创建一个可视化表示信息在系统中如何流动的图表，是分析师、开发人员和业务利益相关者的基本技能。数据流图（通常称为DFD）正是为此目的而设计的。它描绘了外部实体、内部处理过程和数据存储之间数据的流动，而无需详细说明具体的逻辑或时间顺序。本指南提供了一种结构化的方法，帮助你高效地构建最初的DFD。 许多人觉得绘图令人畏惧，担心这需要复杂的工具或大量时间。然而，数据流建模的核心原则其实非常简单。只要清楚理解符号含义，并采用有条理的方法，你就能在短时间内绘制出一个功能完整的图表。本文将带你了解关键组成部分、分步构建过程以及确保准确性的验证检查。 📋 理解核心目的 在绘制线条和形状之前，重要的是要理解DFD代表什么。它是一种功能模型，关注的是系统做什么系统做什么，而不是系统如何实现它如何实现。与跟踪决策路径和逻辑顺序的流程图不同，DFD关注的是数据包从源到目标的流动过程。 使用这种建模技术的主要优势包括： 清晰性：它将复杂的系统简化为易于管理的部分。 沟通性：它弥合了技术团队与非技术利益相关者之间的差距。 分析性：它有助于识别缺失的数据输入或冗余的流程。 文档化：它作为系统功能的持久记录。 当你开始这项工作时，请牢记目标：可视化你特定系统的边界和交互关系。你不需要高级软件来开始。白板、一张纸和一支笔就足以完成最初的草图。 🛠️ 核心符号与表示法 DFD依赖于一组标准化的图形元素。尽管表示法存在差异（例如Yourdon/DeMarco与Gane/Sarson），但其基本概念保持一致。以下是你会遇到的四个主要组成部分的说明。 组件 形状 描述 外部实体 矩形或正方形 系统外部的数据源或目标（例如用户、另一个系统）。 处理过程 圆角矩形或圆形 将输入数据转换为输出数据。它会改变数据的形式或内容。 数据存储 开放矩形或平行线 数据存放的仓库（例如，数据库、文件柜）。 数据流 箭头 数据在组件之间传递的路径。它表示的是移动，而非动作。 理解这些区别至关重要。例如，一个过程至少必须有一个输入和一个输出。数据存储不能孤立存在；它必须连接到一个过程，才能被读取或写入。外部实体存在于系统边界之外，充当触发者或接收者。
