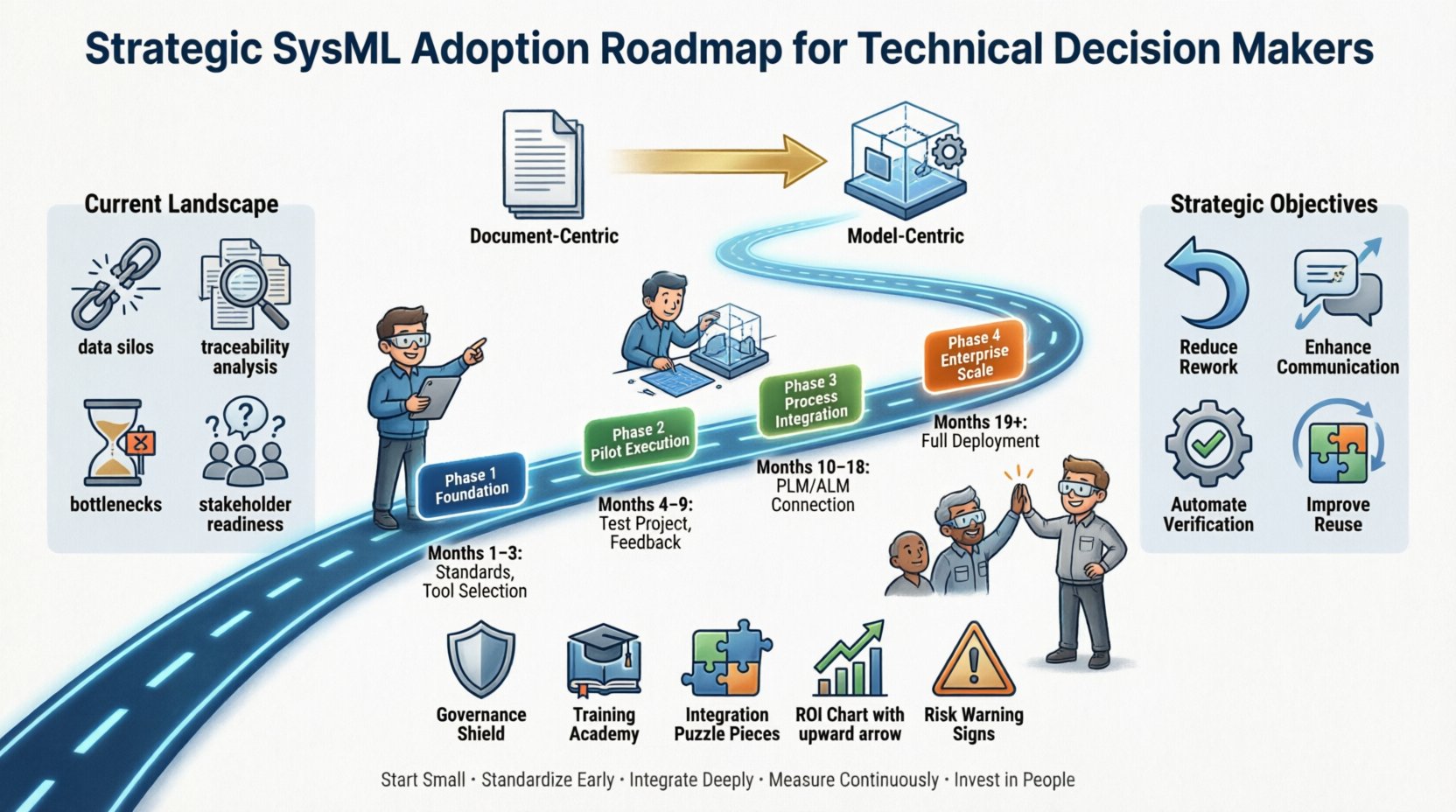

实施系统建模语言（SysML）标志着工程组织管理复杂性的重大转变。它将该领域从以文档为中心的工作流程转变为以模型为中心的实践。对于技术领导者而言，这一转变不仅仅是软件升级；它从根本上重构了信息流、决策流程和验证策略。本指南提供了一种结构化的方法，将SysML整合到企业架构中，而无需依赖特定供应商的承诺。 理解当前的工程格局 📊 在启动任何采纳策略之前，必须对现有生态系统进行全面评估。大多数组织采用混合模式，其中需求、设计和验证存在于孤立的存储库中。电子表格、Word文档和旧式CAD工具通常保存着与系统架构脱节的关键数据。这种碎片化导致可追溯性缺口，并增加了设计错误在后期阶段蔓延的风险。 识别数据孤岛：梳理出需求、功能定义和接口规范当前所在的地点。 可追溯性分析：确定当前的可追溯性状态。您能否轻松地将一个测试用例追溯到需求，再追溯到设计元素？ 工作流程瓶颈：找出工程学科之间人工交接导致延迟或数据丢失的环节。 利益相关者准备度：评估团队对基于模型的系统工程（MBSE）概念的技术理解程度。 这一诊断阶段确保采纳策略解决的是实际痛点，而非理论上的改进。它为未来效率提升提供了可衡量的基准。 明确清晰的战略目标 🎯 采纳努力常常失败，因为缺乏具体且可衡量的目标。像“提升工程水平”这样的模糊愿望是不够的。决策者必须以具体可衡量的方式定义成功的模样。这些目标应与更广泛的企业目标保持一致，例如缩短上市时间、降低质量成本或提升系统可靠性。 减少返工：通过更早发现不一致之处，目标是在验证阶段将设计变更的次数减少特定百分比。 增强沟通：标准化硬件、软件和系统工程师之间的语言，以减少歧义。 自动化验证：提高直接从系统模型生成的自动化测试的覆盖率。 提升复用性：建立一个框架，用于识别并跨不同产品线复用经过验证的组件。 设定这些目标有助于建立一个治理框架，既能强制执行标准，又能为不同项目需求提供灵活性。 分阶段实施计划 🗺️ 成功的推广很少能一蹴而就。它需要一个分阶段的方法，在最小化干扰的同时持续交付价值。下表概述了典型企业环境中推荐的时间表和重点区域。 阶段 持续时间 关键活动 成功指标 1. 基础阶段 第1至3个月 标准定义、工具选择、试点项目选择 标准文档获批；试点环境准备就绪 2.

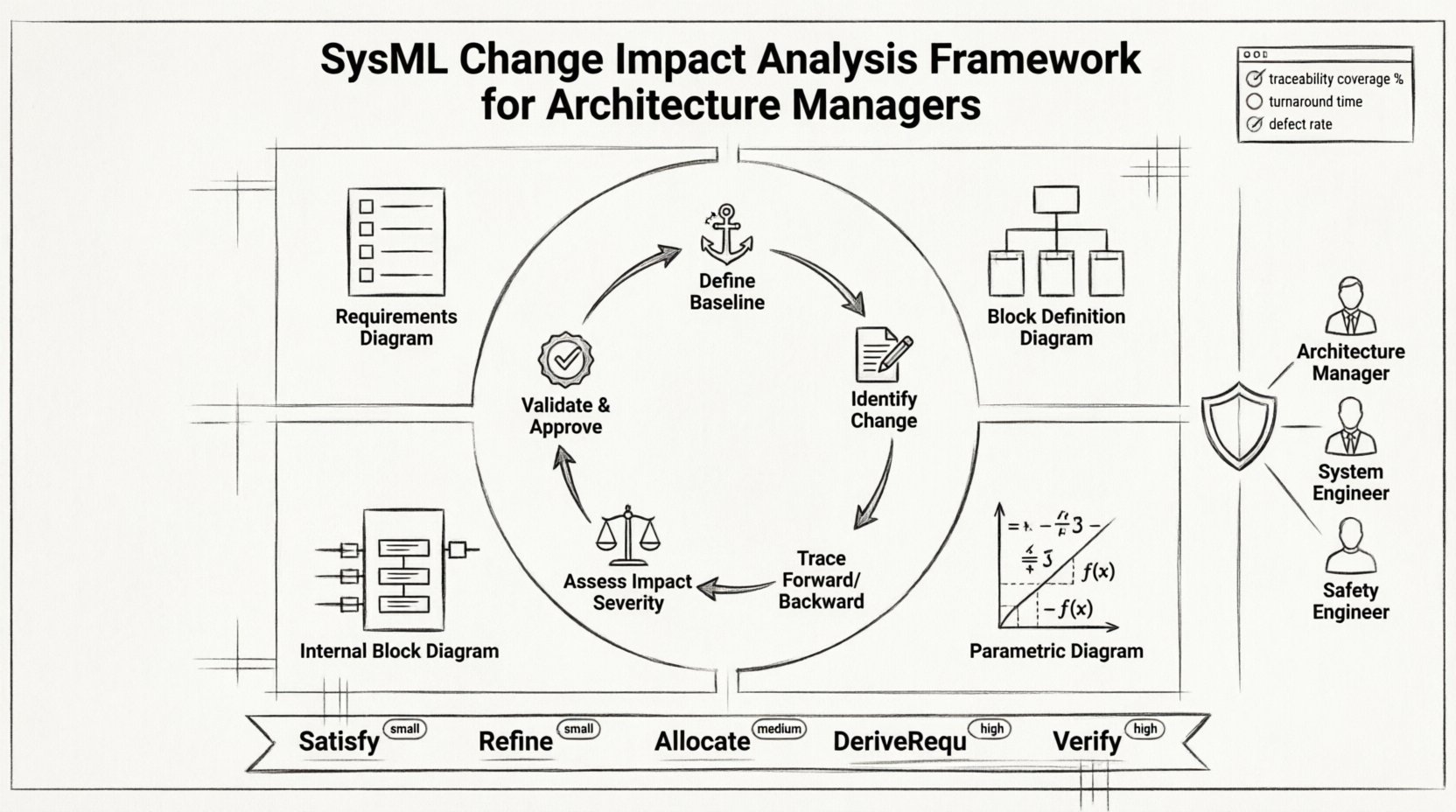

在复杂系统开发的背景下，随着项目生命周期的推进，变更的成本呈指数级增长。架构管理者面临一个关键挑战：确保对系统设计的修改不会无意中损害需求、安全或性能。系统建模语言（SysML）提供了一种结构化的方法来应对这种复杂性。本指南概述了一个全面的框架，用于在SysML环境中开展变更影响分析。 有效的变更管理不仅仅是跟踪修改。它关乎理解一个决策所带来的连锁反应。当需求发生变化，或某个组件设计发生变动时，这种变化如何在模型中传播？本文详细介绍了在系统演化过程中保持系统完整性的方法、工具和流程。 ⚠️ 理解系统演化的挑战 现代工程系统日益相互关联。推进子系统的变更可能影响电力分配，进而影响热管理策略。如果没有严谨的分析框架，这些依赖关系直到测试或集成阶段才会暴露，导致大量返工。 架构管理者必须应对多个具体挑战： 可追溯性缺口：需求与设计元素之间的链接缺失，会掩盖变更的真实范围。 模型一致性：确保系统不同视图（结构、行为、参数）保持同步。 利益相关方协调：向不同团队（软件、硬件、安全）传达变更的影响。 版本控制：在不丢失历史背景或破坏现有基线的情况下管理迭代。 一个健全的框架通过建立明确的协议，来识别、评估和批准变更，确保在变更被提交到模型之前完成这些步骤。 🧩 SysML框架的核心组件 为了进行有意义的分析，必须理解SysML中那些容易发生变更的特定构造。该框架依赖于四种主要的图类型，每种都对整体影响评估有所贡献。 1. 需求图 📝 这些图定义了系统必须完成的功能。它们通常是变更的源头。对需求文本的修改或其优先级的调整，会引发一系列分析。管理者必须确认该需求是否已分配给特定模块或子系统。 2. 块定义图（BDD） 📦 此处定义了结构层次。对块定义的修改会影响该块的所有实例。如果一个块被重命名或其属性被更改，则使用该块的每个部件都必须重新审查。这是结构影响分析的基础。 3. 内部块图（IBD） 🔗 IBD描述了部件之间的内部连接。在此处修改接口会影响数据流、信号完整性和物理连接性。必须分析接口变更如何影响系统中信息的流动。 4. 参数图 📊 这些图捕捉约束和方程。对参数或约束方程的修改可能改变性能特征。此处的影响分析包括检查在新条件下数学关系是否仍然成立。

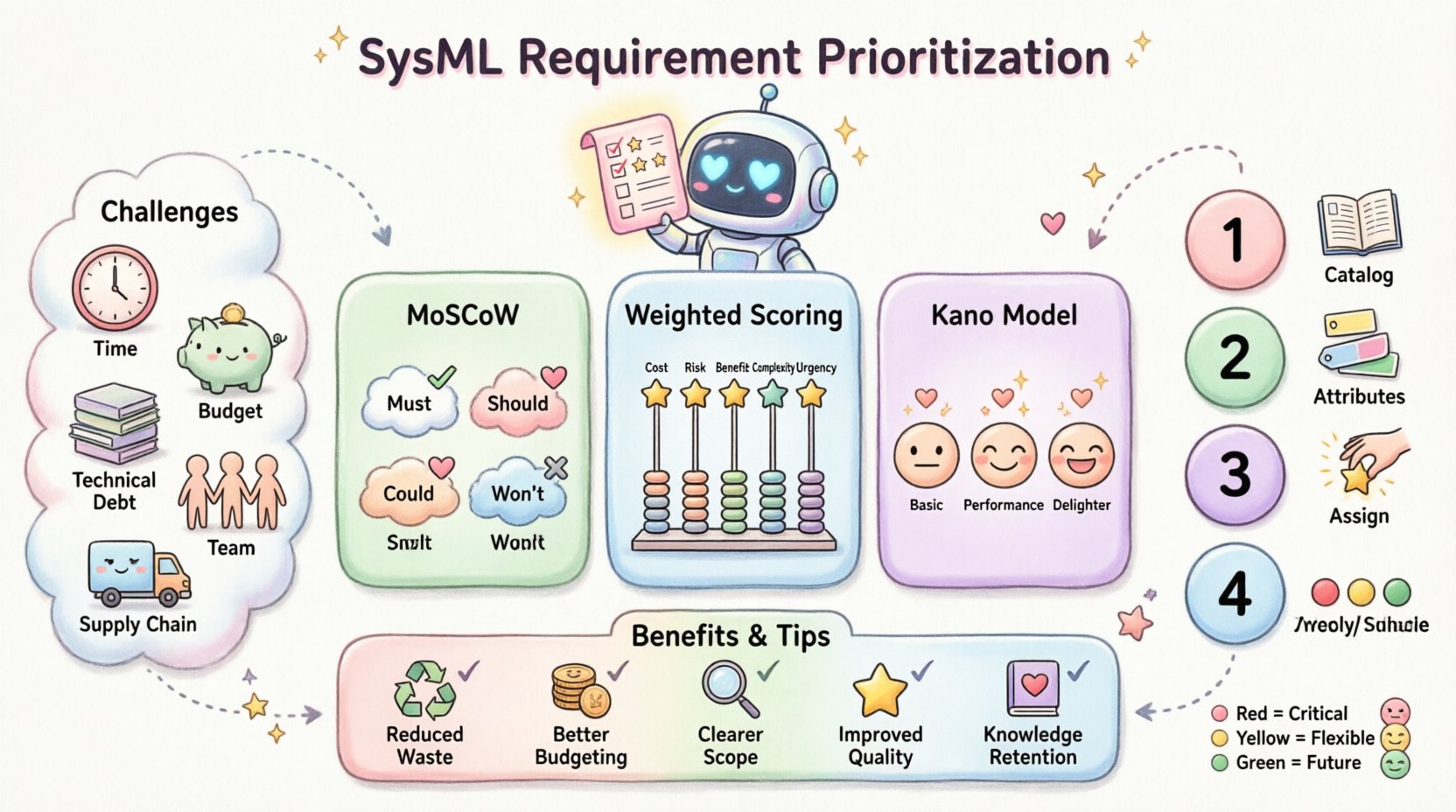

在系统工程中，雄心与资源可用性之间的差距往往决定了项目的成败。当资源稀缺时，每一个决策都至关重要。一个SysML需求优先级框架不再仅仅是一个管理工具，而是转变为复杂工程努力的生存机制。本指南探讨如何在不依赖外部工具的情况下，利用系统建模语言（SysML）来构建、分析和排序需求，重点在于方法论和人为因素。 🧩 SysML需求的本质 📋 在深入探讨优先级之前，必须先理解被优先处理的对象。SysML提供了一种标准化的方法来规定、分析、设计和验证系统。SysML中的需求不仅仅是文本文件，而是具有属性、约束和关系的模型元素。 SysML需求块的关键特征 文本定义： 系统必须完成的核心陈述。 ID与可追溯性： 唯一标识符，用于链接到其他模型元素。 利益相关方关联： 与需要该需求的参与者或角色的关联。 约束： 管理该需求的数学或逻辑条件。 验证方法： 用于证明需求已满足的过程。 当资源有限时，将这些元素视为普通文本会导致混乱。通过结构化建模，可以实现对影响和依赖关系的自动化分析。然而，结构本身并不能决定价值。优先级的设定为结构注入了价值。 ⚖️ 资源约束的挑战 🎯 资源受限的项目面临在资金充足环境中不存在的特定压力。资源的稀缺会影响时间、预算、人力资本和计算能力。在这种背景下，优先级的设定并非选择最佳功能，而是选择关键功能。 工程项目的常见约束 上市时间： 无论准备情况如何，机会窗口正在关闭。 预算上限： 财务上限阻止了范围的扩大。 技术债务： 旧系统限制了新设计的实施能力。 团队能力： 人员有限，无法应对无限的工作量。

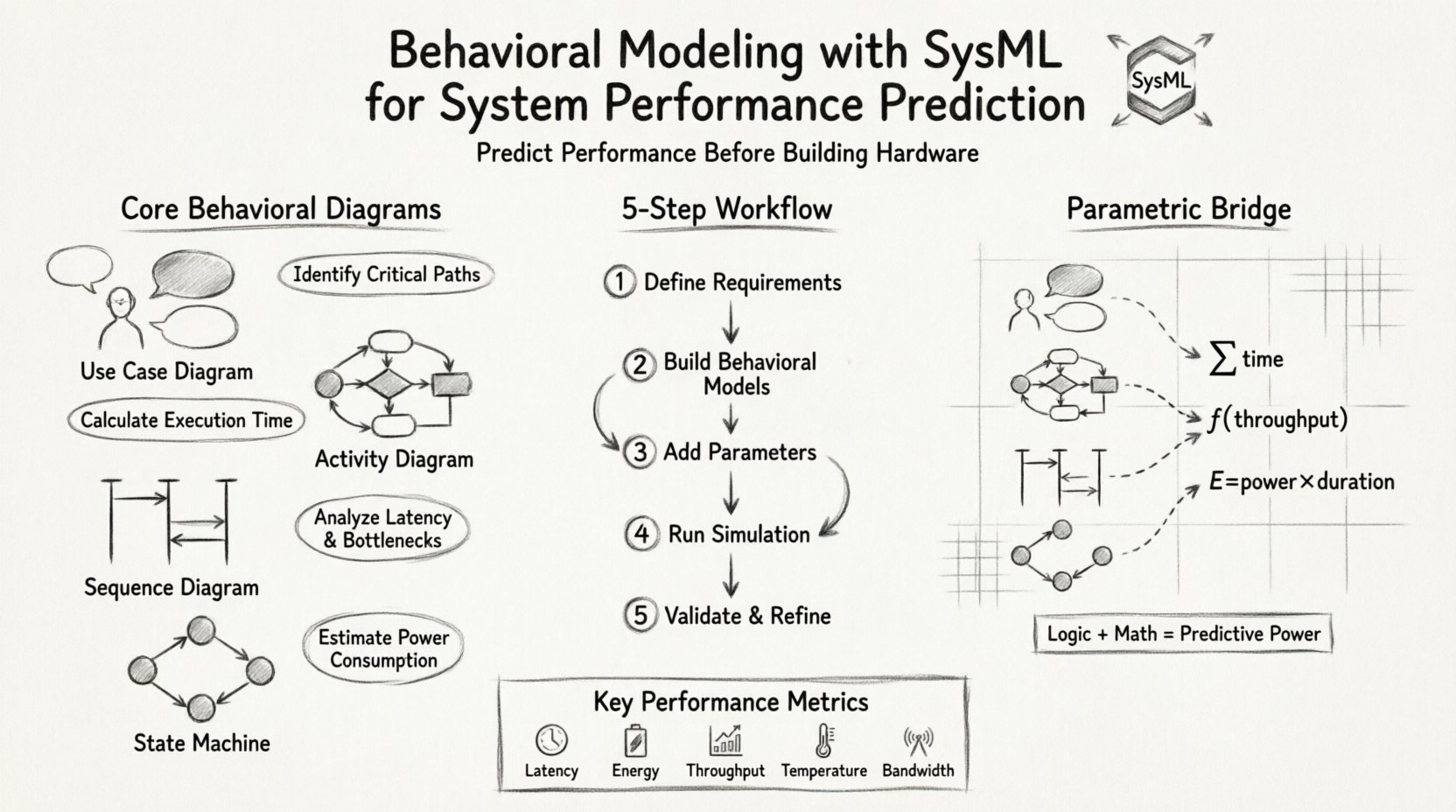

系统性能预测是复杂工程项目生命周期中的一个关键里程碑。如果没有准确的模型，团队只能依赖物理原型，而这些原型修改起来既昂贵又耗时。SysML（系统建模语言）提供了一种标准化的方法来表示系统的行为和结构。通过利用行为建模技术，工程师可以在硬件制造之前模拟各种场景。本指南探讨了如何有效应用SysML行为图来预测性能结果。 理解MBSE中的行为建模 🛠️ 基于模型的系统工程（MBSE）将重点从文档转向模型。在此背景下，行为建模定义了如何系统随时间的运作方式。它捕捉交互、状态变化和数据流。在性能预测中，行为不仅关乎功能，更关乎时间、资源消耗和吞吐量。 SysML中的行为建模具有几个关键用途： 可视化：将抽象的需求转化为可视化表示。 验证：使利益相关者能够在实施前验证逻辑。 仿真：提供一个数字孪生环境，用于测试性能指标。 可追溯性：将行为直接与系统需求和约束联系起来。 在预测性能时，目标是量化诸如延迟、能耗或吞吐量等变量。SysML图提供了这些计算的结构框架。该语言设计为与工具无关，确保无论使用何种平台进行仿真，模型都保持有效。 用于性能分析的核心行为图 📊 SysML包含几种专门用于捕捉系统行为的图类型。每种图在性能预测工作流中都扮演着独特角色。选择合适的图取决于正在分析的性能具体方面。 1. 用例图 🎯 用例图定义了系统的功能范围。它们将参与者映射到其交互的功能上。尽管主要用于功能需求，但通过识别高层次的交互，为性能分析奠定了基础。 参与者：表示外部实体（用户、传感器、其他系统）。 用例：表示特定目标或功能。 关系：展示参与者如何触发系统行为。 在性能预测中，用例图有助于识别关键路径。如果某个特定参与者频繁与高负载功能交互，该路径就需要进行详细的时序分析。 2. 活动图 ⚙️ 活动图描述了系统内部的控制流和数据流。它们是建模流程和工作流的最直接工具。在性能工程中，这些图映射了操作的顺序。 关键元素包括： 分支和汇合：表示并行处理或同步点。 对象流：显示活动之间数据的流动。 控制流：表示执行顺序。 在模拟性能时，活动图允许计算总执行时间。通过为各个活动分配时间值，整个过程的总时长就成为可计算的指标。这对于实时系统至关重要，因为延迟是关键约束条件。

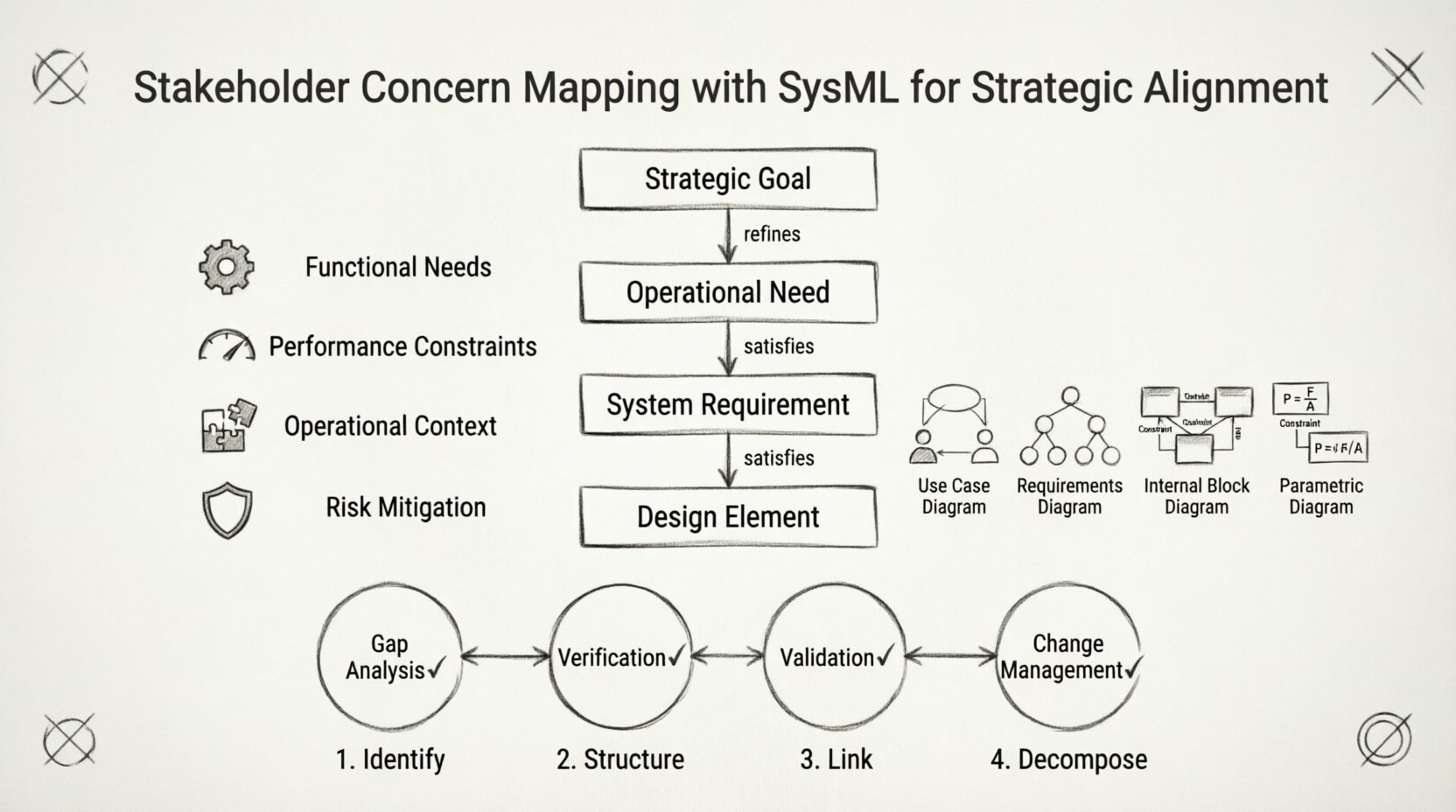

在系统工程的复杂环境中，清晰性往往通过有纪律的建模从混乱中浮现。利益相关者的关切是任何成功项目的基础，它们代表了驱动系统定义的具体需求、约束和期望。当这些关切未被明确表达或映射时，所构建的系统就有可能偏离其预定目标。SysML（系统建模语言）提供了一个强大的框架，用于捕捉、分析并使这些关切与战略目标保持一致。本指南探讨了SysML在映射利益相关者关切方面的实际应用，以确保在整个系统生命周期中实现战略对齐。 🛠️ 理解系统工程中的利益相关者关切 🧩 在深入探讨SysML的机制之前，必须明确什么是利益相关者关切。关切不仅仅是愿望或功能请求；它是一个利益相关者认为对系统成功至关重要的具体问题或疑问。这些关切驱动着最终塑造系统架构的需求。 功能需求： 系统必须完成的任务，以使其具有实用性。 性能约束： 对速度、重量、成本或功率的限制。 运行环境： 系统如何融入更广泛的环境之中。 风险缓解： 安全性、安全性与可靠性要求。 若缺乏结构化的方法，这些关切可能变得支离破碎。不同部门可能对同一关切有不同的理解。SysML作为通用语言，能够弥合这些差距。通过显式地建模关切，团队可以追溯从高层次战略目标到具体设计元素的完整脉络。 SysML在捕捉关切中的作用 📊 SysML是为系统工程量身定制的统一建模语言（UML）的扩展。它提供了专门的图表和构造，用于处理系统需求的广度和深度。其核心优势在于能够将需求与行为、结构及参数关联起来。 关切映射的关键图表 SysML中的多个图表在可视化利益相关者关切方面发挥着关键作用： 用例图： 它们捕捉参与者（利益相关者）与系统之间的交互。它们定义了系统的边界以及满足用户目标所需的关键功能。 需求图： 它们为需求提供了层次化结构。它们允许按类别、优先级和类型对关切进行组织。 内部块图（IBD）： 它们展示了系统组件之间的相互关系。它们有助于将关切映射到物理或逻辑分区。 参数图： 它们将性能需求与设计参数联系起来。它们验证系统是否能够满足定量约束。 可追溯性的价值 🔄 可追溯性是将利益相关者关切与最终交付成果连接起来的主线。在SysML中，诸如满足,

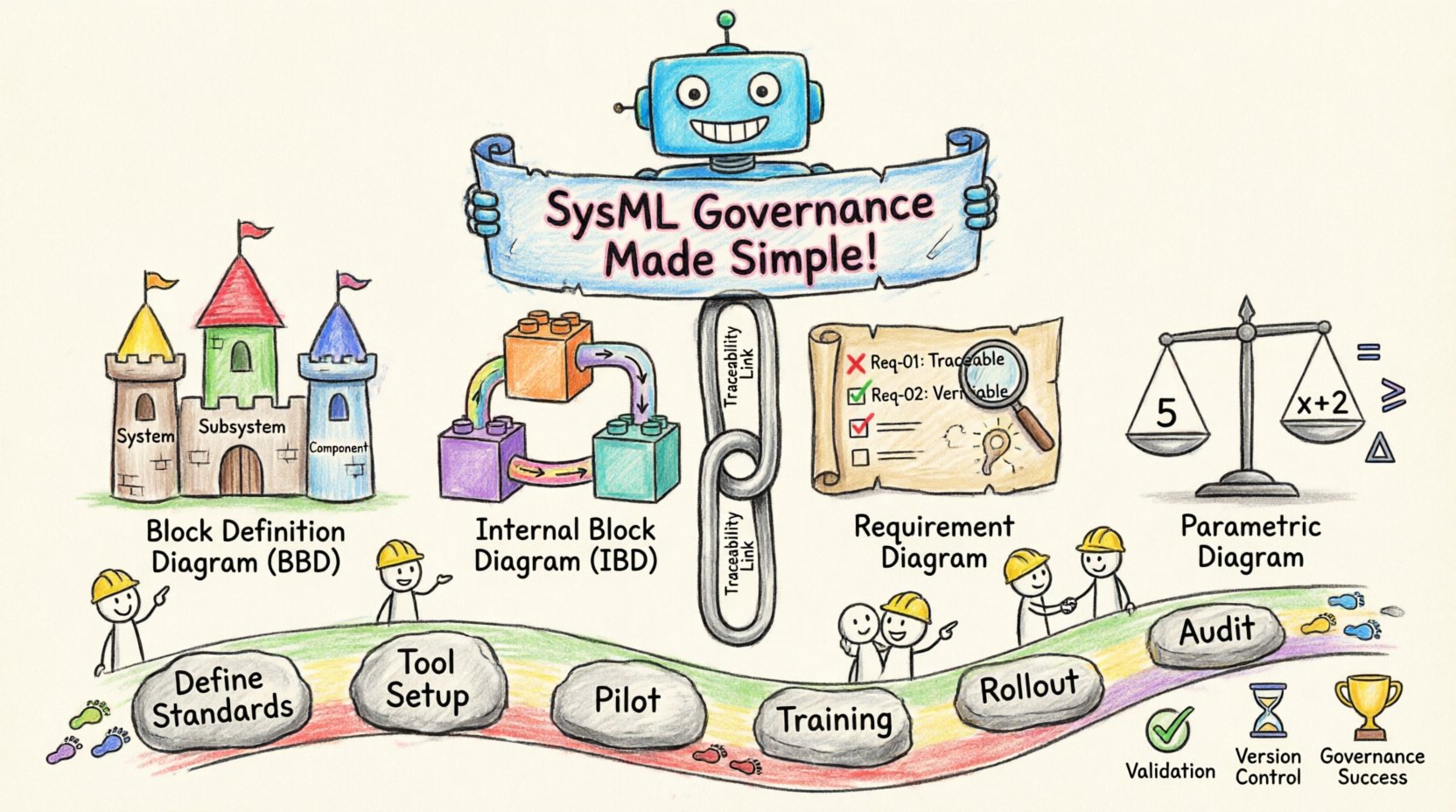

有效的技术治理在很大程度上依赖于系统架构信息的清晰性、一致性和可访问性。随着工程复杂性的增加，静态文档往往无法跟上动态设计变更的步伐。这时，系统建模语言（SysML）就变得不可或缺。通过使用SysML建立稳健的架构文档标准，组织可以在不牺牲敏捷性的前提下实施技术治理。本指南详细说明了有效实施这些标准所需的结构、流程和语义框架。 🔍 在治理中采用SysML的必要性 技术治理确保系统设计与组织战略、法规要求和技术约束保持一致。传统的文档方法常常出现版本漂移问题，即图纸与代码不一致，或代码与需求不一致。SysML通过模型驱动工程解决了这些问题。当治理标准应用于SysML模型时，该模型便成为唯一的事实来源。 实施这些标准可带来多项关键优势： 一致性：标准化的符号确保所有工程师以相同方式解读图表。 可追溯性：需求、设计与验证之间的自动链接减少了信息断层。 可重用性：标准化的块和配置文件使团队能够利用现有资产。 合规性：模型内的审计追踪比纸质追踪更能有效满足监管审查要求。 采用这些标准不仅仅是画框框；而是定义一种整个组织都使用的语言。这减少了歧义，并促进了跨多学科团队的顺畅协作。 📐 治理用核心SysML图示 并非每个图示都具有治理用途。选择合适的可视化方式，可确保利益相关者在无需额外认知负担的情况下理解架构。治理标准应规定在特定项目阶段哪些图示为强制要求。 1. 块定义图（BDD） BDD是结构治理的基石。它定义了系统的层级结构。治理标准必须强制执行块的清晰命名规范，并严格定义关系（组合、泛化、关联）。 用途：系统高层分解。 标准：每个顶层块都必须具有唯一ID和定义的接口。 治理检查：所有内部接口是否都已正确暴露？ 2. 内部块图（IBD） 虽然BDD定义了存在的组件，但IBD定义了它们如何连接。该图对于接口治理至关重要。 用途：端口和连接器定义。 标准：端口必须通过接口定义进行类型化。 治理检查：所有必需的端口是否均由提供的端口满足？ 3. 需求图 这是可追溯性的锚点。治理依赖于将设计元素追溯回利益相关者需求的能力。 用途：捕获并关联需求。 标准：每个需求都必须关联一个验证方法。

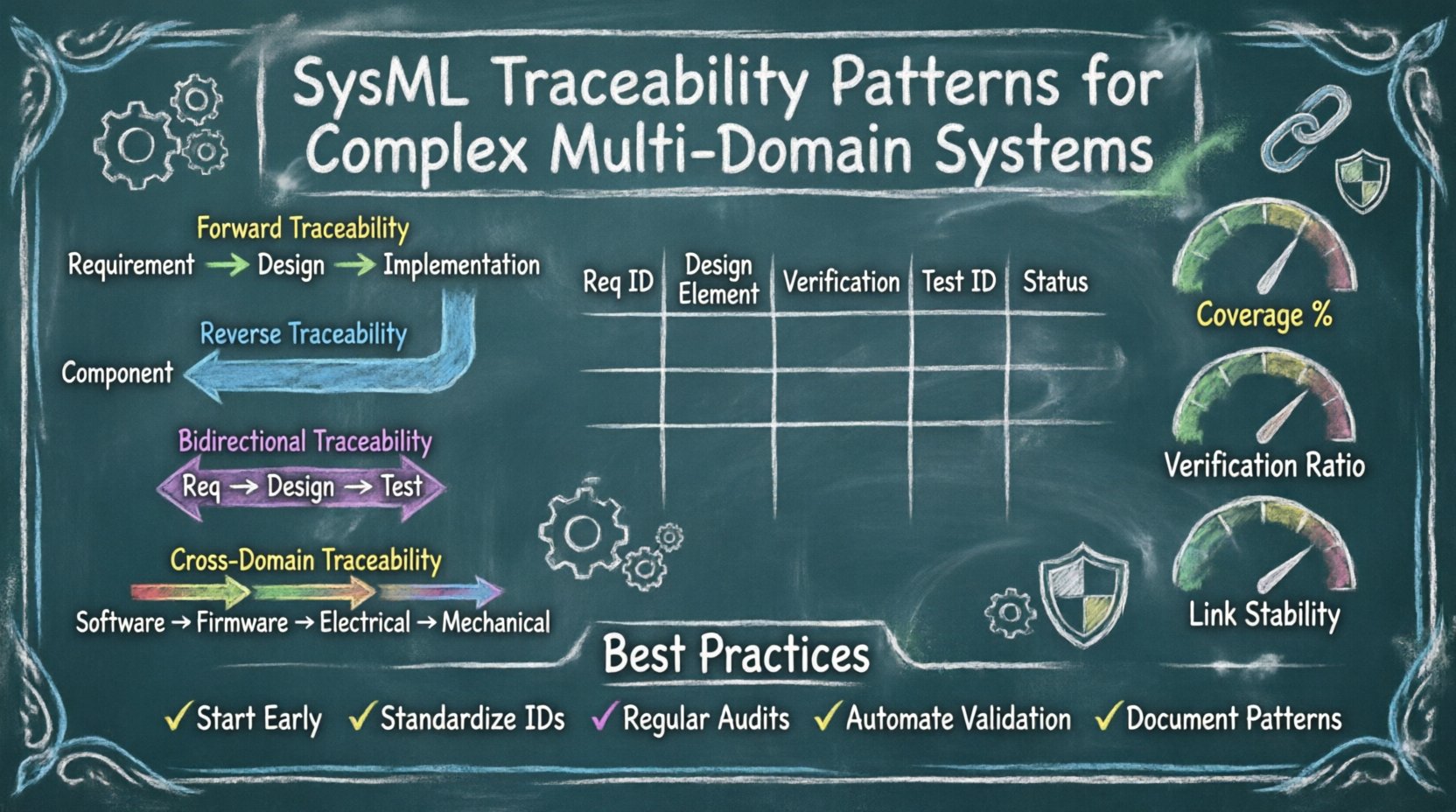

工程复杂系统不仅需要设计组件，更需要在意图与实现之间建立严谨的联系。随着系统范围的扩大，集成软件、硬件、机械结构和操作逻辑，碎片化风险也随之增加。使用SysML的基于模型的系统工程（MBSE）提供了管理这种复杂性的框架，但前提是必须正确建立可追溯性。本指南探讨了在不同工程领域中保持系统定义一致性的必要结构模式。 SysML中的可追溯性不仅仅是报告功能；它是验证与确认的基石。如果没有需求、设计元素和测试之间的强关联，系统架构就会变成孤立的孤岛。工程师必须掌握如何利用该语言创建能够经受住设计迭代和领域交接考验的稳健连接。 SysML可追溯性的基础 🧱 在实施模式之前，必须理解语言内部的基本机制。SysML主要通过以下关系定义可追溯性：trace关系，该关系可应用于各种元素之间。此关系与标准的结构或行为链接有明显区别。 需求元素： 这些定义了系统必须完成的功能。它们是可追溯性网络的锚点。 块定义图（BDD）： 定义物理和逻辑结构。 内部块图（IBD）： 定义内部接口和数据流。 参数图： 定义约束和数学关系。 验证测试： 通常以需求类型或独立的验证需求形式表示。 可追溯性的核心原则是确保每个需求都由一个设计元素满足，并由一个测试用例验证。这形成了一个完整的证据闭环。在多领域系统中，这一闭环必须跨越不同的技术语言和工程学科。 标准可追溯性模式 📐 不同的工程问题需要不同的可追溯性模式。一刀切的方法往往导致混乱或可见性不足。以下是用于组织系统信息的主要模式。 1. 正向可追溯性 🚀 正向可追溯性从需求开始，向下游流向设计和实现。它回答的问题是：“哪些设计元素满足这一需求？” 方向： 需求 → 设计 → 实现。 应用场景：

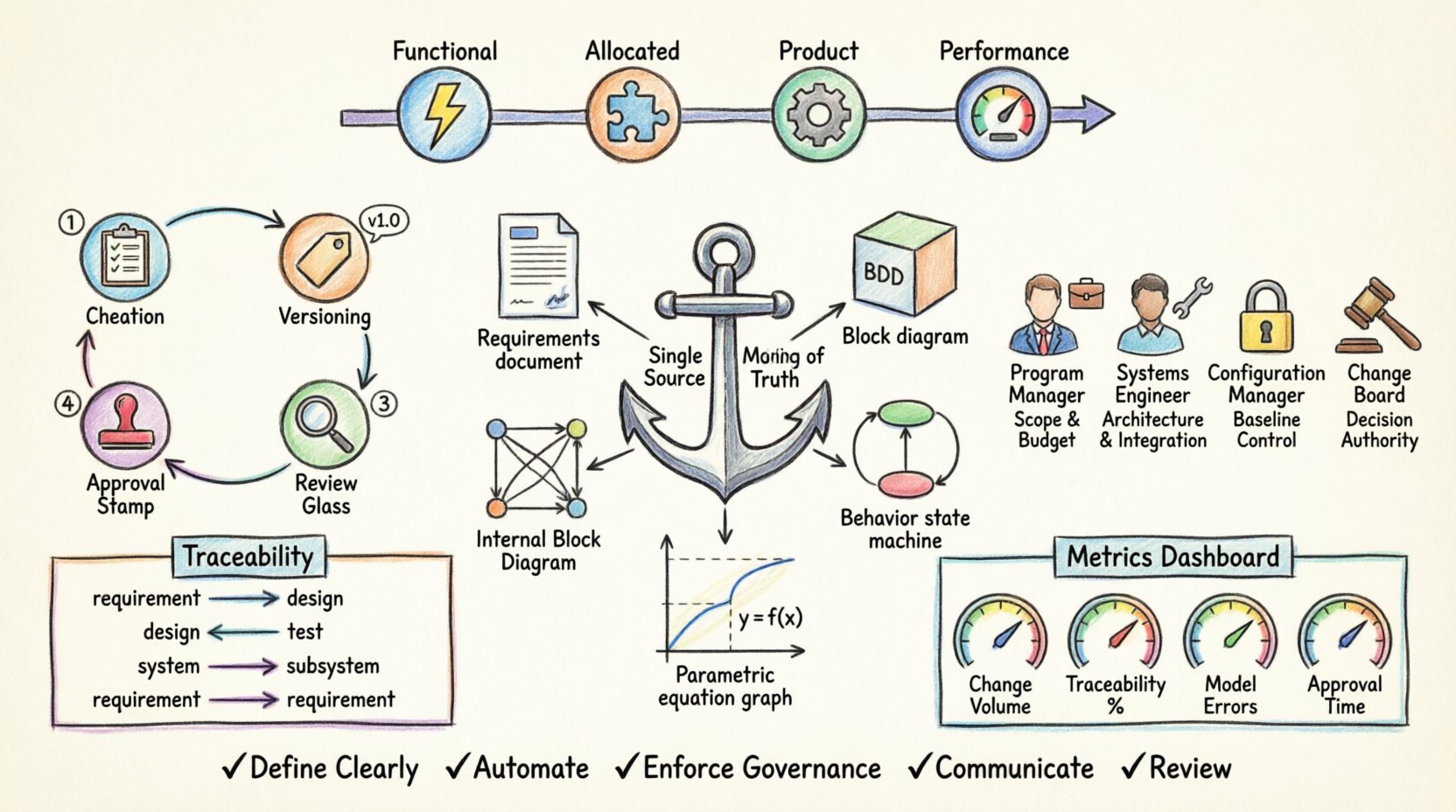

复杂项目需要在变革中保持稳定。领导者需要基于单一真实信息源做出决策。架构基线管理为此稳定性提供了框架。当与系统建模语言（SysML）结合使用时，该过程变得更加严谨且可追溯。项目领导依赖于对已批准、已提议和正在进行的事项的清晰定义。 本指南概述了使用SysML管理架构基线的方法。它聚焦于推动项目成功的关键结构、行为和需求方面。目标是在不抑制创新的前提下建立控制机制。我们将探讨版本管理、变更控制和治理的机制。 🔍 定义架构基线 架构基线是系统设计在特定时间点的快照。它代表了系统的一个共识状态。该快照作为未来开发和验证的参考依据。如果没有基线，变更将缺乏监督而不断累积，最终导致系统偏离其预定目标。 在SysML的语境下，基线不仅仅是一组文档，而是一个结构化的模型。该模型包括： 需求： 系统必须满足的需求。 块： 物理或逻辑组件。 内部块图（IBD）： 组件之间的连接关系。 行为模型： 状态机和活动图。 参数： 性能约束和方程。 领导层必须认识到，基线是一种管理工具，而不仅仅是一个交付成果。它是设计团队与项目办公室之间的契约，定义了下一阶段的工作范围。 🧩 SysML在基线管理中的作用 传统的基于文档的方法常常存在碎片化问题。Word文件中的一个需求可能与Visio图中的内容不一致。SysML将这些工件统一到一个单一的存储库中。这种集成对于有效的基线管理至关重要。 在使用SysML管理基线时，模型充当了中枢神经系统。需求的变更会自动凸显对设计的影响。这一能力使领导者能够在批准前评估风险。 基于模型管理的关键优势 可追溯性： 每个设计元素都可追溯到一个需求。 一致性： 模型强制执行语法和语义规则。 可视化： 复杂的关系在图表中更易于观察。 自动化： 报告可直接从模型中生成。

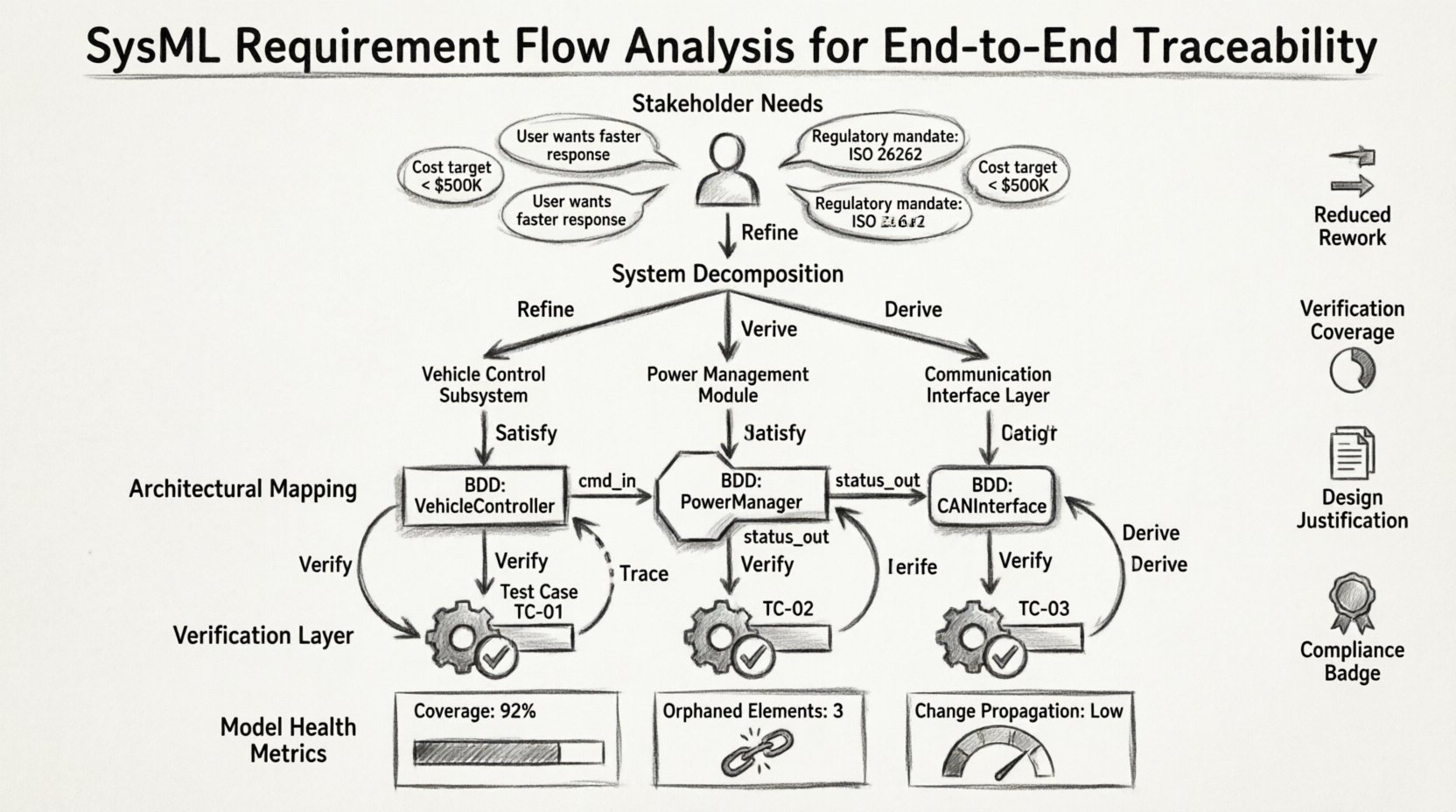

在复杂系统工程的背景下，管理需求往往是最大的挑战。系统复杂性不断增加，接口数量激增，利益相关者的需求也在不断演变。如果没有结构化的方法，信息孤岛就会形成，高层级利益相关者需求与底层组件规范之间的联系就会断裂。这正是基于模型的系统工程（MBSE）和系统建模语言（SysML）提供坚实基础的地方。具体而言，需求流分析构成了在整个系统生命周期中保持完整性的重要支柱。 本指南探讨如何利用SysML构件建立并维护端到端的可追溯性。我们将分析需求关系的机制、验证活动的集成，以及在不丢失上下文的情况下管理变更的策略。目标是创建一个反映系统真实情况的动态模型，确保每个需求都得到合理论证、设计和验证。 理解需求流分析 📊 需求流分析不仅仅是将条目列在数据库中。它是将用户情境中的需求逻辑演进过程映射到物理实现的过程。在传统的文档驱动方法中，可追溯性通常只是线性的电子表格操作。而在建模环境中，它则演变为一个关系网络。 自上而下的分解：将高层级需求分解为可管理的功能模块。 自下而上的验证：确保已实现的组件满足定义的功能。 横向一致性：检查所有视图（结构、行为、参数）是否对需求达成一致。 当你执行流分析时，实际上是在审计信息路径。你会问：这个需求是否存在于模型中？它是否与某个模块相关联？它是否与某个测试相关联？如果任何链接缺失，流程就会中断。中断的流程会导致歧义、返工，甚至潜在的安全问题。 为什么端到端可追溯性至关重要 🎯 可追溯性通常被视为一个合规性勾选项。然而，其真正价值在于降低风险和提供决策支持。当需求被完全追溯时，任何变更的影响都能立即显现。如果利益相关者要求修改某个性能指标，你可以立即看到哪些子系统、接口和测试用例会受到影响。 严格可追溯性的优势包括： 减少返工：及早发现缺口可避免集成阶段产生昂贵的修正。 验证覆盖度：确保每个需求都有相应的验证活动。 设计合理性证明：证明每个已实现的功能都服务于明确的目的。 法规合规性：满足ISO 26262或DO-178C等标准要求，这些标准强制规定了可追溯性链。 需求的核心SysML构件 🏗️ SysML提供了专门用于处理需求的特定图类型和关系类型。理解这些元素对于准确建模至关重要。 1. 需求元素 需求块是可追溯性的基本单元。它应具有唯一标识，通常使用层级ID（例如，SYS-REQ-001）。每个需求应包含特定属性： 文本： 需求的实际陈述。

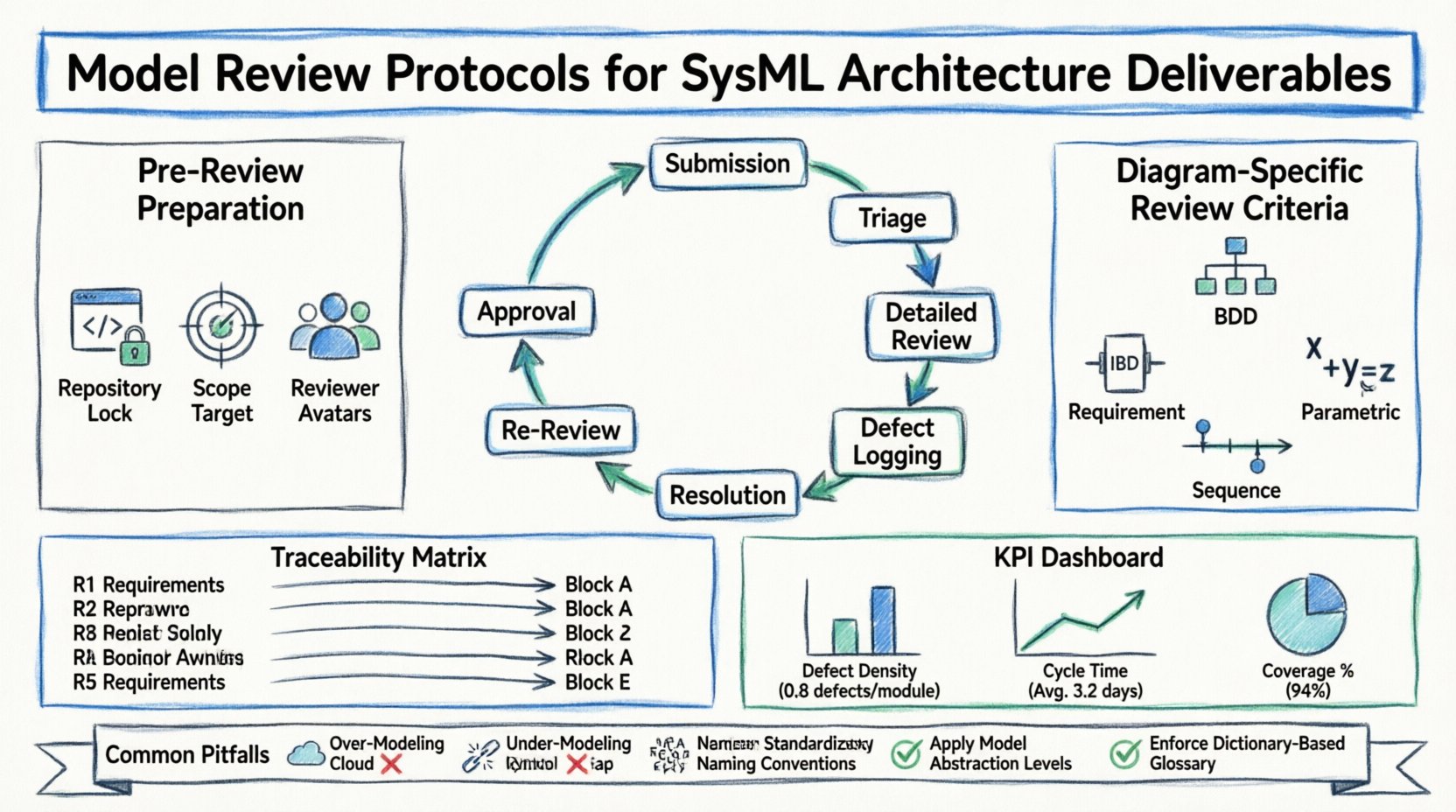

系统工程在很大程度上依赖于其模型的精确性。在使用系统建模语言（SysML）时，架构交付物的完整性决定了后续实施的成功与否。对这些模型进行结构化评审并非可选，而是确保在整个生命周期中保持一致性和可追溯性的必要条件。本指南概述了开展有效SysML模型评审所必需的基本协议。 📋 理解模型评审的目的 模型评审是设计与执行之间的质量关口。与侧重语法和逻辑的软件代码评审不同，SysML评审关注语义、结构完整性和需求一致性。其目标是在资源投入物理实现之前，确保模型准确反映系统意图。 核心目标： 验证系统定义的完整性。 确保不同图表视图之间的一致性。 验证与需求的可追溯性链接。 识别接口定义中的模糊之处。 确认参数约束是可解的。 如果没有标准化的协议，评审就会变得主观且不一致。团队往往依赖个人经验而非既定标准。采用正式协议可降低风险，并改善利益相关者之间的沟通。 🛠️ 评审前准备 在启动正式评审会议之前，必须完成特定的准备工作。此阶段确保模型已准备好接受审查，并确保评审人员对评审范围达成一致。 1. 仓库可访问性 所有参与者都必须能够访问模型仓库的最新版本。过时的本地副本会导致对当前评审版本的混淆。确保在评审期间模型已被检出或锁定，以防止并发编辑冲突。 2. 范围定义 明确界定架构中哪些部分在评审范围内。对整个系统进行评审可能单次会议难以涵盖。应将交付物分解为可管理的部分： 功能架构： 重点关注功能及其分配。 物理架构： 重点关注块和端口。 接口定义： 重点关注流和连接。 参数化分析： 重点关注约束和方程。 3. 评审人员选择
