在软件开发中，最昂贵的缺陷并不出现在代码中，而是在需求中。当开发团队基于模糊的描述构建功能时，结果往往是返工。这种返工会消耗时间、预算和团队士气。一个结构良好的需求文档可以成为抵御这些成本的盾牌。在这个案例研究中，我们探讨了如何通过一种可视化建模技术，在编写任何代码之前就识别出项目范围中的一个关键缺陷。 该项目涉及一个物流平台，旨在连接仓库运营人员与配送司机。最初的请求很简单：开发一个模块来管理包裹交接。团队假设工作流程是线性的。然而，引入用例图后，揭示了原始口头说明中完全遗漏的复杂边缘情况。这一简单的可视化干预，避免了组织在生命周期后期面临重大架构重构。 🏗️ 项目背景 客户是一家正在扩展其数字基础设施的中型供应链公司。他们正从手动追踪过渡到完全自动化的系统。主要目标是缩短包裹抵达枢纽到分配给司机之间的时间。利益相关者包括运营经理、仓库主管和高级开发人员。 初期会议聚焦于“理想路径”。这是所有事情都按计划进行的理想场景。利益相关者描述了一个流程：司机到达后扫描条形码，系统确认交接。所有人都点头同意。项目获得批准。开发团队开始搭建数据库模式和API端点。 然而，实际运营很少是线性的。现实中的物流涉及中断、错误和异常情况。如果没有正式的可视化模型来压力测试需求，团队便假设系统仅需处理标准交互。正是这个假设，埋下了风险的种子。 📐 理解用例图 用例图是系统行为视角的体现。它展示了外部参与者与系统本身之间的交互。它不展示内部逻辑或代码结构，而是聚焦于‘谁’和‘做什么’。 其关键组成部分包括： 参与者：与应用程序交互的用户或外部系统。在此案例中，包括司机、仓库人员和管理员。 用例：参与者可以执行的具体目标或操作，例如“扫描包裹”或“报告损坏”。 系统边界： 定义软件范围的方框。方框内的一切属于系统；方框外的一切属于环境。 关系： 连接参与者与用例的线条。它们定义了交互的流程。 绘制此图迫使团队明确系统的边界。它使隐含的假设变得显性化。如果利益相关者提到一个无法纳入图中的流程，这就表明需求存在漏洞。 🤔 初始范围与假设 在绘制图表之前，范围由一份列出高层次功能的文档定义。团队认为范围仅限于“交接”模块。其假设包括： 司机始终拥有可用的互联网连接。 条形码始终能被扫描仪读取。 包裹始终位于正确位置。 关于包裹状况不存在争议。 这些假设在早期规划阶段很常见。它们使团队能够快速开

每位产品经理和利益相关者都曾有过这种感受。一个项目起初有着清晰的愿景、明确的功能集和现实的时间表。几个月后，路线图上堆满了新的需求，截止日期一再推迟，团队也精疲力尽。这种现象被称为范围蔓延。它是软件项目无声的杀手，不断侵蚀预算并延迟交付，却未带来相应的价值提升。 防止这种偏差不仅仅需要简单地说不。它需要一种结构化的方法来明确系统实际做什么，更重要的是，明确系统不做哪些事。这正是用例图成为产品经理不可或缺工具的原因。它作为开发团队与业务之间的视觉契约，为正在构建的系统确立了清晰的边界。 本指南探讨了如何利用用例图来掌控项目范围、对齐利益相关者的期望，并持续交付价值。 理解产品开发中的范围蔓延 📉 范围蔓延并不仅仅是增加功能。它指的是在未调整时间、成本或资源的情况下，项目目标的不受控制的扩展。它常常以微妙的方式表现出来：一个“快速修复”演变成永久功能，利益相关者的需求绕过了标准评审流程，或对已完成需求的定义存在误解。 当范围不受控制地扩张时，会引发多种负面结果： 资源耗竭：开发人员将时间花费在未计划的工作上，从而降低了核心功能的开发能力。 质量下降：为了容纳新功能而仓促实施，常常导致技术债务的积累。 团队倦怠：目标的不断变动在工程团队中造成不确定性和疲惫感。 错过截止日期：随着“完成”的定义不断变化，原始发布日期变得不再适用。 产品经理是价值的守门人。要有效履行这一职责，他们需要一种机制来可视化系统的边界。用例图通过描绘用户与系统之间的交互，提供了这种机制。 产品经理在界定边界中的角色 🧱 产品经理负责最大化开发团队工作成果所产生产品的价值。然而，如果工作的边界模糊不清，价值就无法被最大化。界定清晰的边界包含两项截然不同的活动：表达与保护。 表达 意味着准确传达系统将实现的目标。这正是用例图的闪光之处。它将抽象的业务目标转化为具体的系统交互。与其说“系统需要处理用户数据”，不如在图中明确指出“用户登录”、“用户更新个人资料”和“系统验证凭据”。 保护 意味着抵制添加超出既定模型功能的冲动。当有新需求出现时，产品经理可以参考该图。如果该需求不符合现有的参与者或用例，就会被标记为需要评审，而不会自动加入当前冲刺。 用例图的构成 📐 要有效使用图表，必须理解其组成部分。用例图是系统功能需求的视觉化表示。它关注的是“谁”和“做什么”，而非“如何做”。这种抽象是防止范围蔓延的关

在当今的数字环境中打造成功的产品，远不止于列出功能和设定截止日期。它需要清晰地理解用户如何与系统互动、他们能获得什么价值，以及技术限制如何影响整个过程。这种对齐的核心在于一种常被快节奏环境忽视的视觉工具：用例图。尽管敏捷方法论强调速度，但跳过用例所提供的结构化分析，可能导致大量返工、范围蔓延以及利益相关者期望的错位。 本指南探讨了用例图在塑造现代产品路线图中的关键作用。我们将超越基本定义，深入理解这些图表如何作为业务目标与技术实现之间的战略桥梁。到最后，您将明白，将这些图表纳入流程并非行政负担，而是确保清晰与精确的根本必要条件。 🔍 什么是用例图？ 用例图是系统与其外部实体之间交互的视觉化表示。它从最终用户的角度关注功能需求。与详细描述流程内部逻辑的流程图，或展示屏幕视觉布局的线框图不同，用例图回答的问题是：用户能用这个系统做什么？ 在产品规划的语境中，这些图表充当高层蓝图。它们定义了系统的边界，并识别出与系统交互的参与者。这一区分对路线图规划至关重要，因为它将内部机制与外部价值交付分离开来。 关键特征包括： 以参与者为中心： 图表从人类或系统参与者开始，而非功能本身。 以目标为导向： 每个用例代表参与者希望实现的特定目标。 系统边界： 明确界定软件内部与外部的范围。 关系： 展示不同动作之间的相互关系（例如，重复动作、可选动作）。 🏗️ 图表的核心组成部分 为了有效地利用这些图表进行路线图规划，必须理解其基本构成。对这些组件的误解可能导致规划失误。以下是构成分析结构的关键要素。 1. 参与者 👤 参与者代表与系统交互的角色。参与者并非具体个人，而是由其与系统关系定义的角色。理解参与者有助于根据用户群体对路线图项目进行优先级排序。 主要参与者： 那些为实现目标而启动用例的人（例如，客户下单）。 次要参与者： 主系统所交互的系统或服务（例如，支付网关或库存数据库）。 内部与外部： 区分人类用户与其他软件系统对于技术范围界定至关重要。 2. 用例

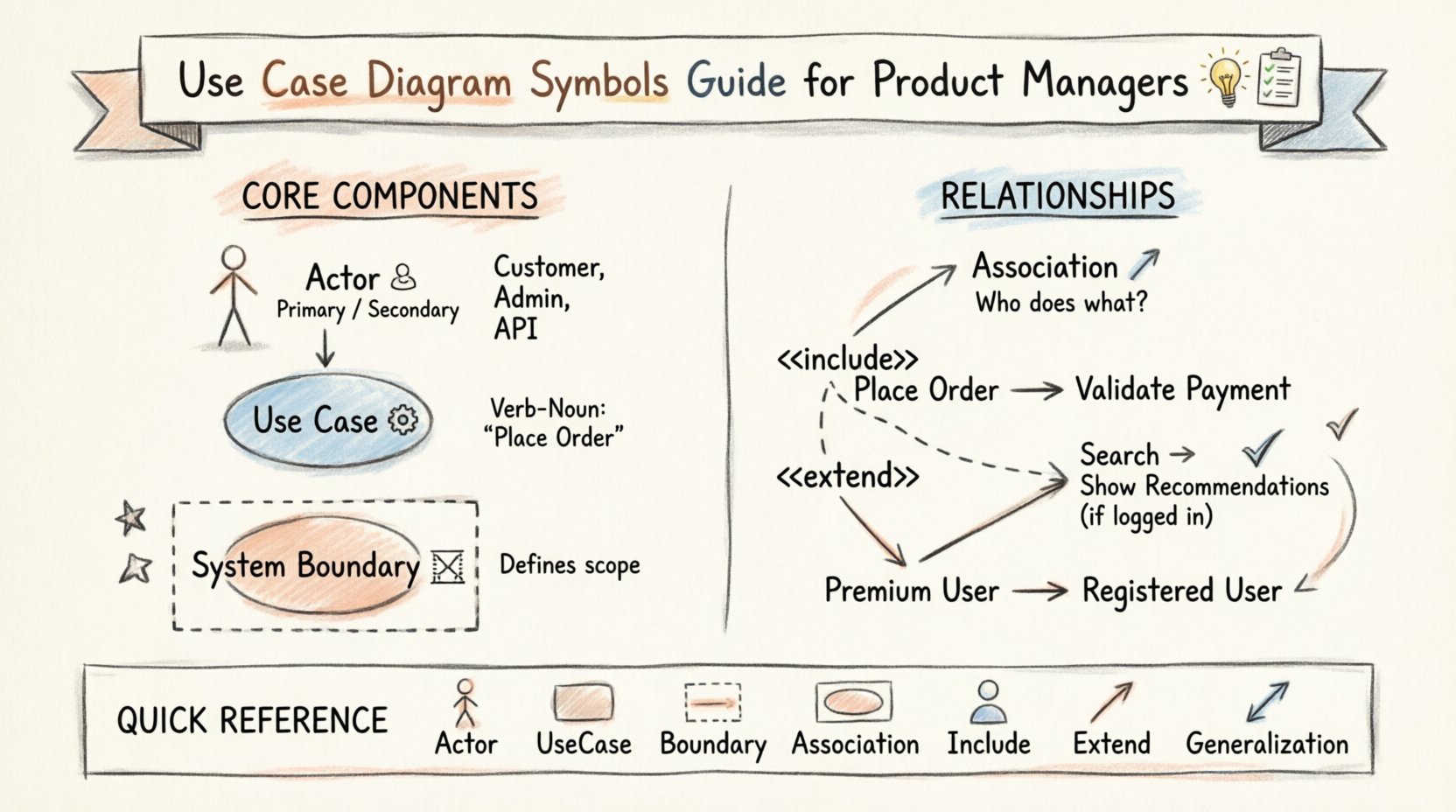

产品管理涉及将复杂需求转化为可执行的技术规范。在弥合业务目标与工程实施之间差距的工具中，用例图是最有效的工具之一。虽然用例图常与软件工程师联系在一起，但它们提供了系统交互的高层视图，这对产品经理至关重要。掌握这种视觉语言，有助于您验证范围、识别缺失的需求，并促进与利益相关者更清晰的沟通。 本指南将全面拆解标准用例图中的每一个符号。我们将探讨参与者、动作、边界和关系。通过本资源的学习，您将能够解读这些图表，并为产品生命周期的设计阶段做出实质性贡献。 🧩 核心组件 用例图是用户如何与系统交互的可视化表示。它侧重于功能而非实现细节。要阅读或创建用例图，您首先必须理解其基本构建模块。这些元素协同工作，以定义软件的范围和所涉及的角色。 1. 参与者 👤 参与者代表与系统交互的外部实体。它们不一定是人；也可以是其他系统、硬件设备，甚至是基于时间的触发器。在产品管理的背景下，您最常遇到的是人类参与者。 主要参与者：这些是发起特定用例以实现目标的用户。例如，一位客户发起购买. 次要参与者：这些是支持主要参与者但不发起流程的系统或用户。例如，一个支付网关正在验证交易。 表示方式：在图表中，参与者通常以火柴人形象表示。它们被放置在系统边界之外。 定义参与者时，避免将过多角色分配给同一个火柴人。如果用户执行具有不同权限的不同任务，请考虑创建单独的参与者（例如，管理员与访客）以明确需求中的访问级别。 2. 用例 ⚙️ 用例代表系统执行的特定目标或功能。它描述了一系列导致参与者获得可观察价值的动作。可以将用例视为从系统角度出发的“待完成的任务”。 表示方式：用例在系统边界内绘制为椭圆形或椭圆。 命名规范：名称应遵循“动词 + 名词”的结构。例如，“更新个人资料” 优于 “个人资料更新界面”. 范围：单个用例理想情况下应是原子的。如果某个功能涉及多个不同的目标，可能需要将其拆分为独立的图表或进行逻辑分组。 3. 系统边界 🚧 系统边界是一个矩形框，用于定义所建模的软件或系统的界限。框内的所有内容都属于系统的一部分，框外的内容则是参与者或外部依赖。 目的：它有助于确定当前发布版本中哪些内容在范围内，哪些在范围外。 标注：该框通常标注系统或产品的名称。

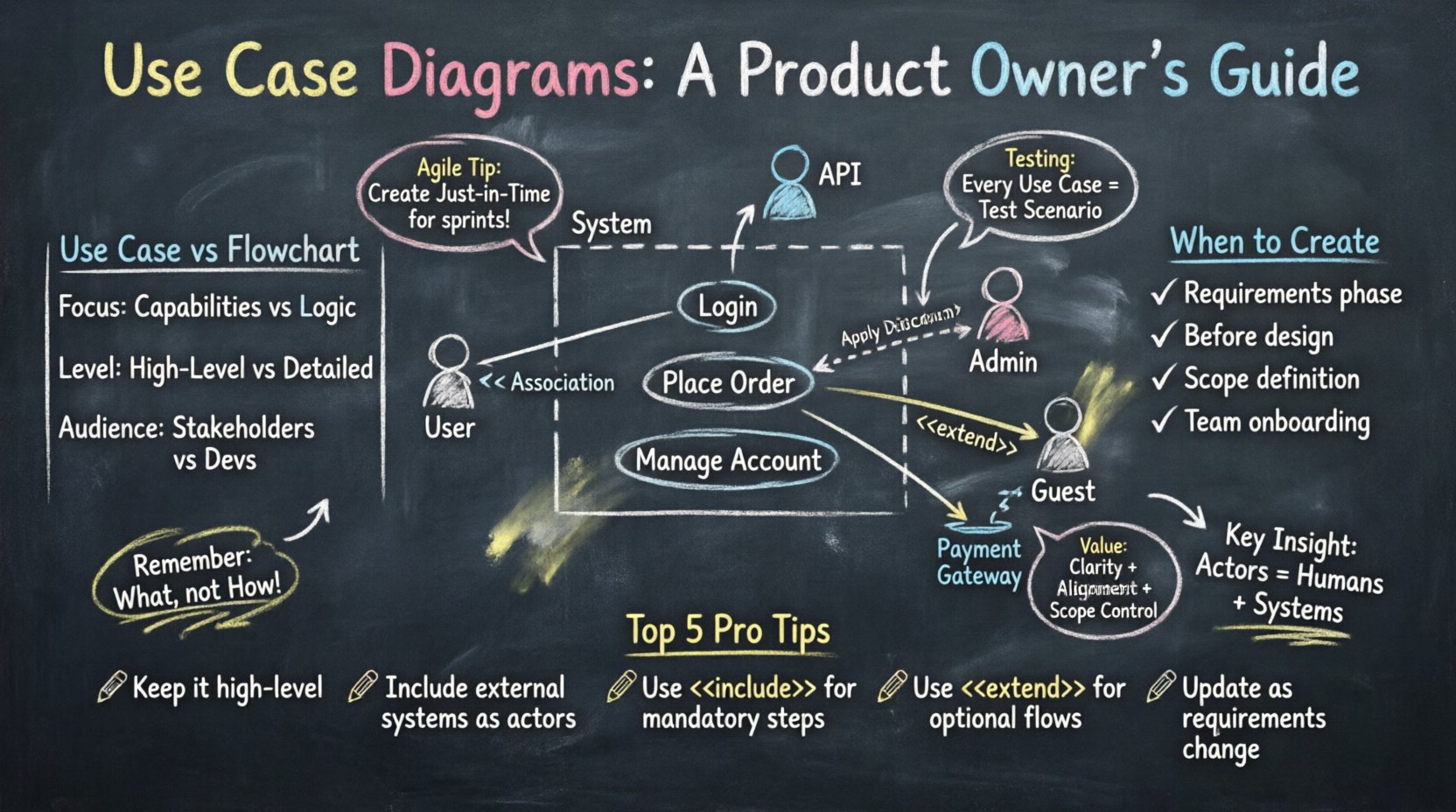

作为产品负责人，您处于商业需求与技术实现的交汇点。一个持续存在的挑战是将复杂的需求转化为开发人员和利益相关者都能达成一致的视觉化格式。用例图长期以来一直是系统分析中的常用工具，但其实际应用常常引发争议。它们为何必要？应在何时创建？它们如何融入现代开发流程？ 本指南解答了产品负责人在用例图方面最常见的十五个问题。我们将探讨参与者、边界和关系的机制，而不依赖特定工具或炒作。目标是明确这些图表作为沟通桥梁的作用，而不仅仅是文档记录。 1. 用例图到底是什么？ 🧩 用例图是一种行为模型，用于展示外部实体与正在设计的系统之间的交互。它关注的是什么系统从用户角度所做的事情，而不是如何它在内部是如何实现的。 主要目的： 捕获功能需求。 关键组成部分： 参与者、用例和关系。 范围： 它定义了系统的边界。 与详细描述步骤顺序的流程图不同，用例图保持高层次。它提供了不同用户可使用功能的快照。对产品负责人而言，该图表可作为在深入详细规格之前讨论功能的共享词汇。 2. 在此模型中，谁可被视为“参与者”？ 👤 关于谁应被视为参与者，常常会产生混淆。参与者代表任何与系统交互的角色，不限于人类。 人类参与者： 注册用户 管理员 访客 支持人员 系统参与者： 外部API 支付网关 遗留数据库 硬件传感器 识别正确的参与者可确保不会遗漏任何关键交互。如果第三方服务触发了您产品中的某个操作，那么该服务就是参与者。尽早绘制这些交互关系可防止开发过程中出现集成漏洞。 3. 它与流程图有何不同？

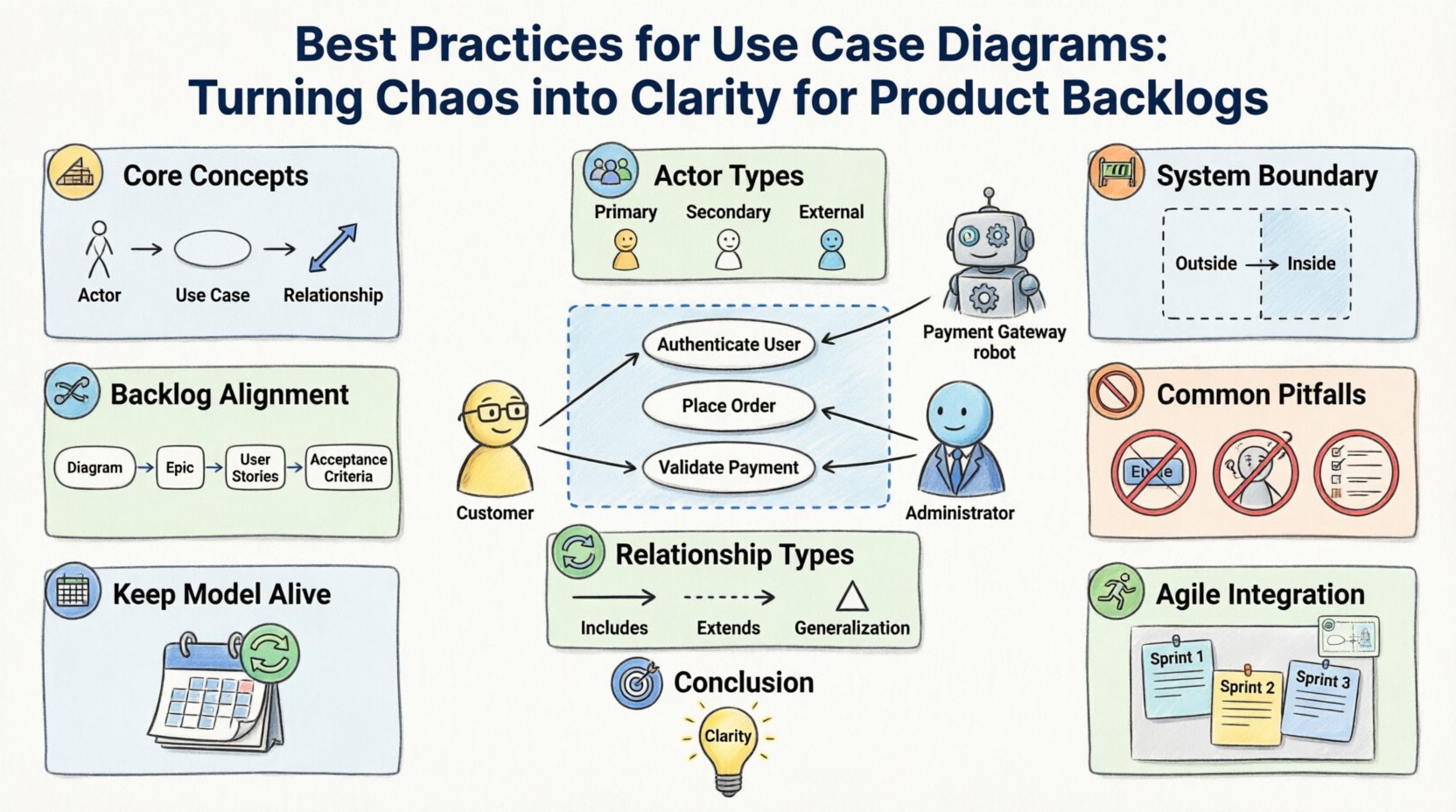

管理产品需求常常感觉像是在没有盒子上图案的情况下整理一个复杂的拼图。团队积累了故事、任务和功能，却没有连贯的视觉叙事。这种碎片化导致逻辑漏洞、重复工作，以及无法满足实际用户需求的需求。解决方案不在于增加更多文档，而在于改进需求可视化的方式。用例图提供了一种经过验证的方法，弥合抽象目标与具体实施步骤之间的差距。 当正确应用时，这些图表能将混乱的待办事项列表转化为系统行为的结构化地图。它们迫使利益相关者明确谁与系统进行交互，以及每次交互中传递了什么价值。这种清晰性减少了开发过程中的歧义，并确保待办事项列表中的每一项都具有明确的目的。以下我们将探讨有效实施此方法所需的方法论。 理解核心概念：可视化行为 🏗️ 用例图是系统的一个静态视图。它不展示系统内部如何运作，而是从外部实体的角度展示系统做什么。在产品管理的背景下，这一区别至关重要。待办事项列表中的条目通常描述一个功能，而用例则描述一个目标。 考虑任务列表与意图模型之间的区别。一个任务可能表述为“构建登录按钮”。而一个用例则表述为“用户认证”。前者是实现方式，后者是功能。通过首先关注功能，团队可以在后续选择最佳技术方案时，始终不偏离用户的目标。 要将这一方法融入你的工作流程，必须理解三个主要组成部分： 参与者：与解决方案进行交互的用户或外部系统。 用例：系统为参与者执行的特定目标或操作。 关系：展示参与者如何触发用例，以及用例之间如何相互作用的连接。 当这些元素被明确界定后，产品待办事项列表就变成了一组已确认的交互，而非随意的想法集合。这种对齐确保开发工作始终聚焦于创造价值。 将参与者映射到现实中的角色 👥 需求建模中最常见的混淆来源是参与者的定义。参与者不一定是人，而是与系统交互的角色。错误识别参与者会导致范围蔓延或遗漏需求。 创建图表时，应将参与者分为两个不同的类别：人类参与者和系统参与者。 人类参与者： 这些代表你组织或客户群体中的角色。例如“管理员”、“客户”或“审计员”。避免使用具体职位名称，如“约翰·史密斯”。应聚焦于功能角色。 系统参与者： 这些是提供数据或接收数据的外部系统。例如“支付网关API”或“旧数据库”。这些对于定义待办事项列表中的集成点至关重要。 尽早定义这些角色可以防止范围蔓延。如果某个功能请求来自不符合现有参与者角色的利益相关者，这表明需要重新审视系统边界。这种审查通常会发现该功能属于架构

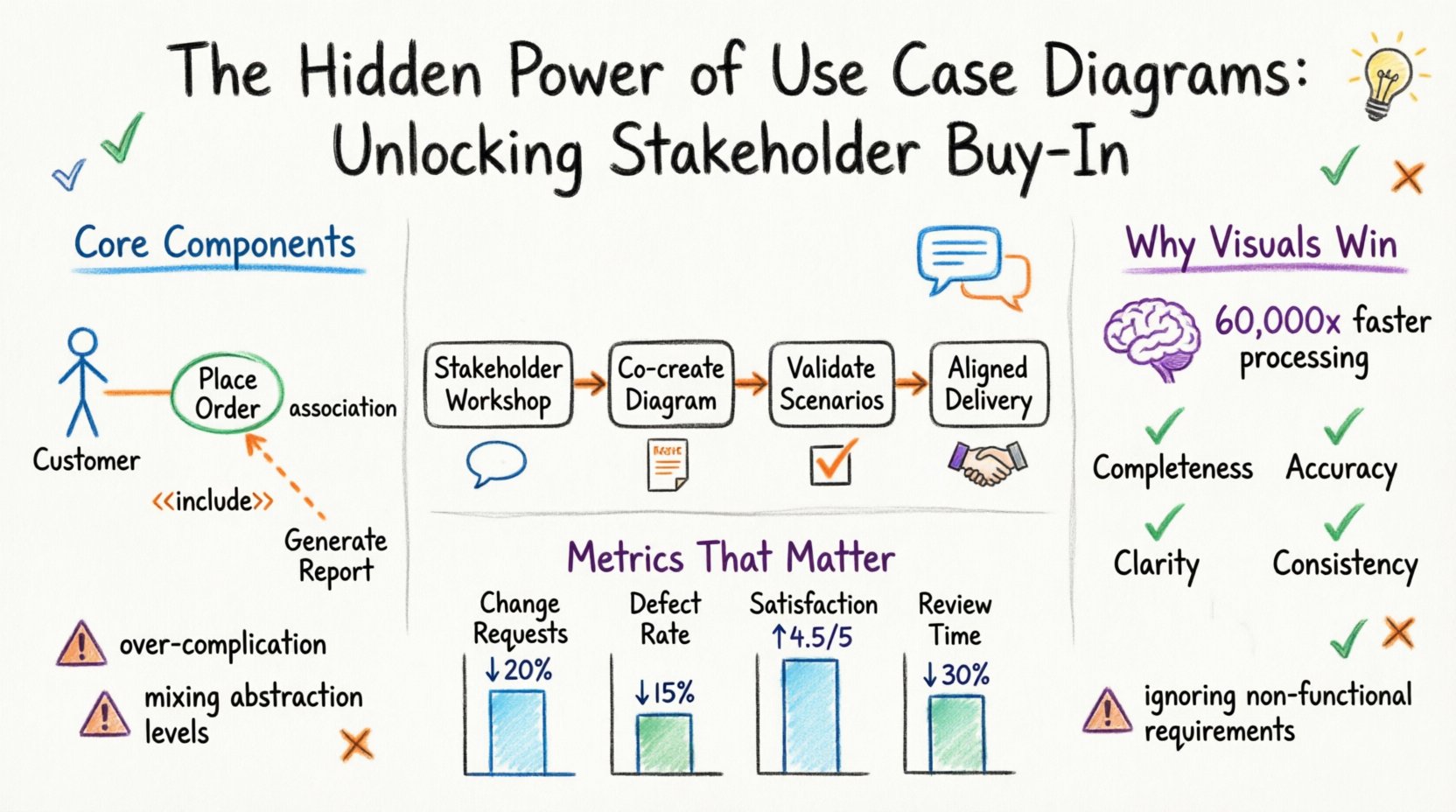

在系统开发的复杂环境中，很少有挑战比利益相关者所设想的与工程师实际构建的内容之间的差距更为持久。这种脱节常常导致成本高昂的返工、项目延期以及团队的挫败感。弥合这一鸿沟最有效的工具之一就是用例图。尽管它通常被置于技术文档的背景中，但这一视觉化工具在编写任何代码之前，具有显著的潜力来统一各方预期。通过聚焦用户目标和系统交互，团队可以在早期就就范围和功能达成一致。这种方法减少了模糊性，并促进了业务所有者、开发人员和测试人员之间的共同理解。 有效的沟通不仅仅是信息的传递，更在于确保理解。技术规格往往内容密集且抽象，常常无法引起非技术人员的共鸣。一个精心构建的图表能够简化这种复杂性，将功能需求转化为一种所有人都能理解的视觉语言。本指南探讨如何利用这种图示方法促进协作、验证需求，并在不依赖特定工具或供应商的情况下优化交付流程。 超越基础：理解用例图 🤔 用例图是系统的一种行为视图。它捕捉用户或参与者与系统本身之间的交互。与关注结构的数据模型，或关注时间顺序的时序图不同，用例图关注的是什么系统从外部实体的角度所执行的操作。这一区别对于利益相关者的参与至关重要，因为它直接关联价值和功能，而非实现细节。 聚焦目标： 每个用例代表参与者希望实现的特定目标。 外部视角： 它将系统视为一个黑箱，隐藏内部复杂性。 以交互为中心： 它突出了不同角色如何与应用程序进行交互。 当利益相关者看到自己的具体角色被表示为参与者时，他们立即意识到自己在生态系统中的位置。这种认知是迈向责任担当的第一步。他们不再只是技术文档的被动观察者，而是设计讨论中的积极参与者。这种视觉化表示相当于一种契约，明确了责任与能力的边界。 利益相关者对齐的挑战 💸 项目失败往往并非源于技术债务，而是由于需求不明确。当利益相关者对系统的认知模型不同时，最终产出的产品很少能满足所有人。这种不一致可能以多种方式表现出来： 功能蔓延： 新需求在周期后期才出现，因为它们最初未被讨论。 范围混淆： 开发人员构建了那些被默认存在但从未明确同意的功能。 期望差距： 最终产品在技术上可以运行，但却未能解决用户的真实问题。 解决这些问题需要一种早期验证机制。文本需求往往存在多种解读空间。例如“系统应处理订单”这句话，对销售人员、仓库经理和开发人员可能意味着不同的内容。而图表则强制要求明确性，必须定义触发条件、具体操作和最终结果。这种清晰性降低了假

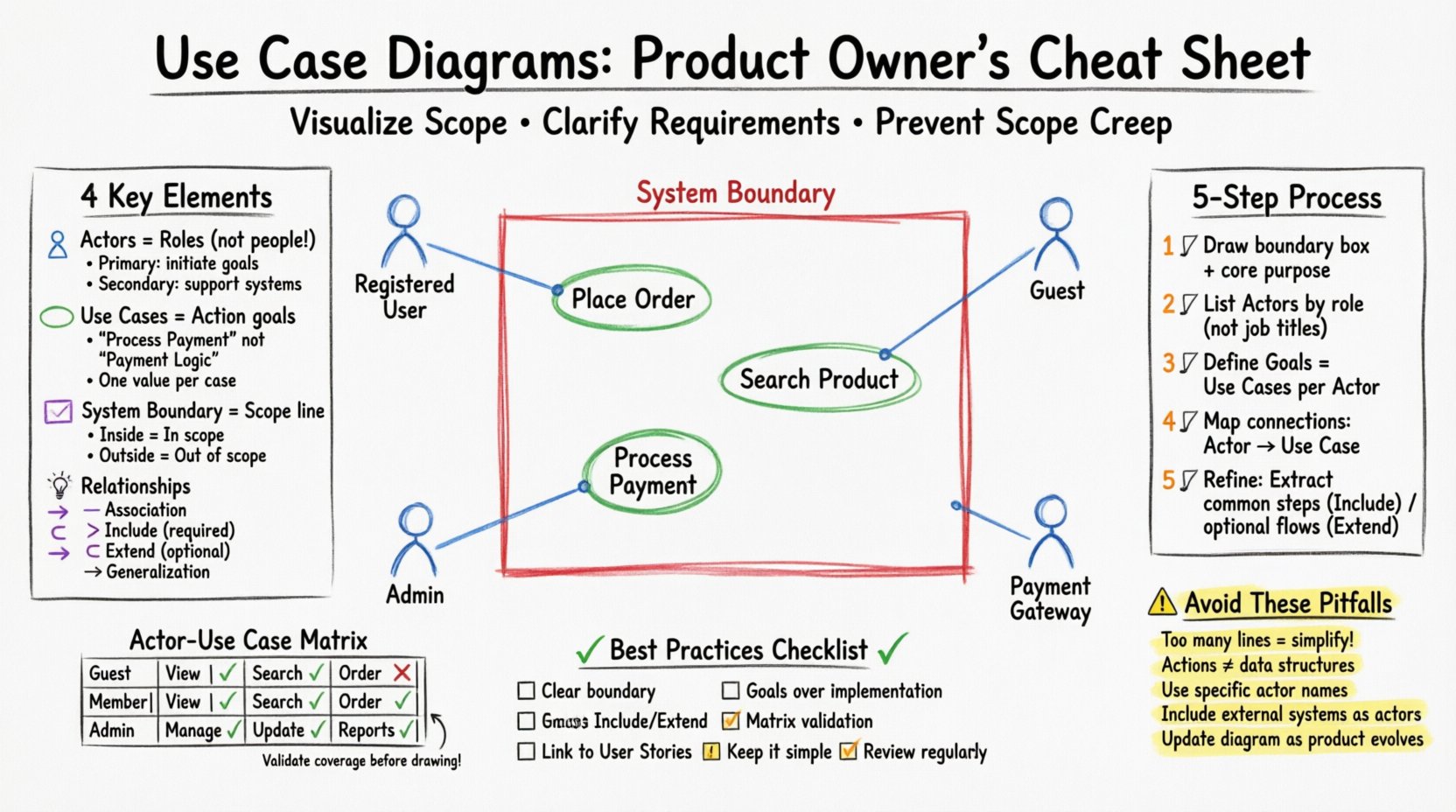

作为产品负责人，您处于商业战略和技术执行的交汇点。您将愿景转化为可执行的需求，确保团队高效地创造价值。在可视化系统行为方面，用例图是您工具箱中最强大的工具之一。尽管这些图表通常与软件工程师相关联，但它们对于明确范围、识别利益相关者以及防止范围蔓延至关重要。 许多团队将这些图表视为沉重的文档负担。这是一个错误。当正确使用时，用例图可作为功能的唯一真实来源。它弥合了抽象用户需求与具体系统行为之间的差距。本指南概述了一种实用且简化的创建方法，帮助您在不陷入理论复杂性的情况下制作这些图表。 🧠 为什么这个工具对产品负责人至关重要 产品负责人需要处理持续不断的需求。如果没有清晰的视觉表示，需求可能会变得支离破碎。用例图提供了系统的高层视图，能够在生命周期早期回答关键问题： 谁与系统交互的是谁？（参与者） 什么他们能做什么？（用例） 哪里系统从何处开始，又在何处结束？（边界） 通过确立这些边界，您可以防止团队开发超出预期范围的功能。它充当了业务与开发团队之间的契约。当关于功能出现分歧时，图表提供了客观的参考依据。 此外，这种可视化有助于利益相关者之间的沟通。高管和客户常常难以理解技术术语。一张图表能简化叙述。它展示了交互流程，而无需深入了解代码架构。这种清晰性加快了决策速度，并减少了在重复澄清会议中浪费的时间。 🔍 用例图的构成要素 要构建一个有效的图表，您必须理解其基本组成部分。可以将它们视为您视觉需求规范的构建模块。您将反复遇到四个主要元素。 1. 参与者 参与者代表用户或与主系统交互的外部系统所扮演的角色。必须牢记，参与者不是某个具体的人，而是一个角色。例如，“客户”是一个参与者，而不是“约翰·史密斯”。 主要参与者： 他们启动交互以实现特定目标。他们是推动系统运行的主要用户。 次要参与者： 他们支持系统或提供数据，但不会启动主要用例。它们可能是支付网关、邮件服务器或内部数据库。 2. 用例 一个用例代表系统为参与者执行的特定功能或目标。它描述的是什么系统做什么，而不是如何它如何实现。每个用例都应是一个独立且有价值的功功能单元。 保持名称简洁且以动作为导向（例如，“处理付款”而非“付款处理逻辑”）。 确保每个用例至少为一个参与者创造价值。 如果相关操作是原子性的，应将其归入单一用例下。 3. 系统边界 系统边界是一个定义软件范围的方框。方框内的所有内容都是系统的一部分，

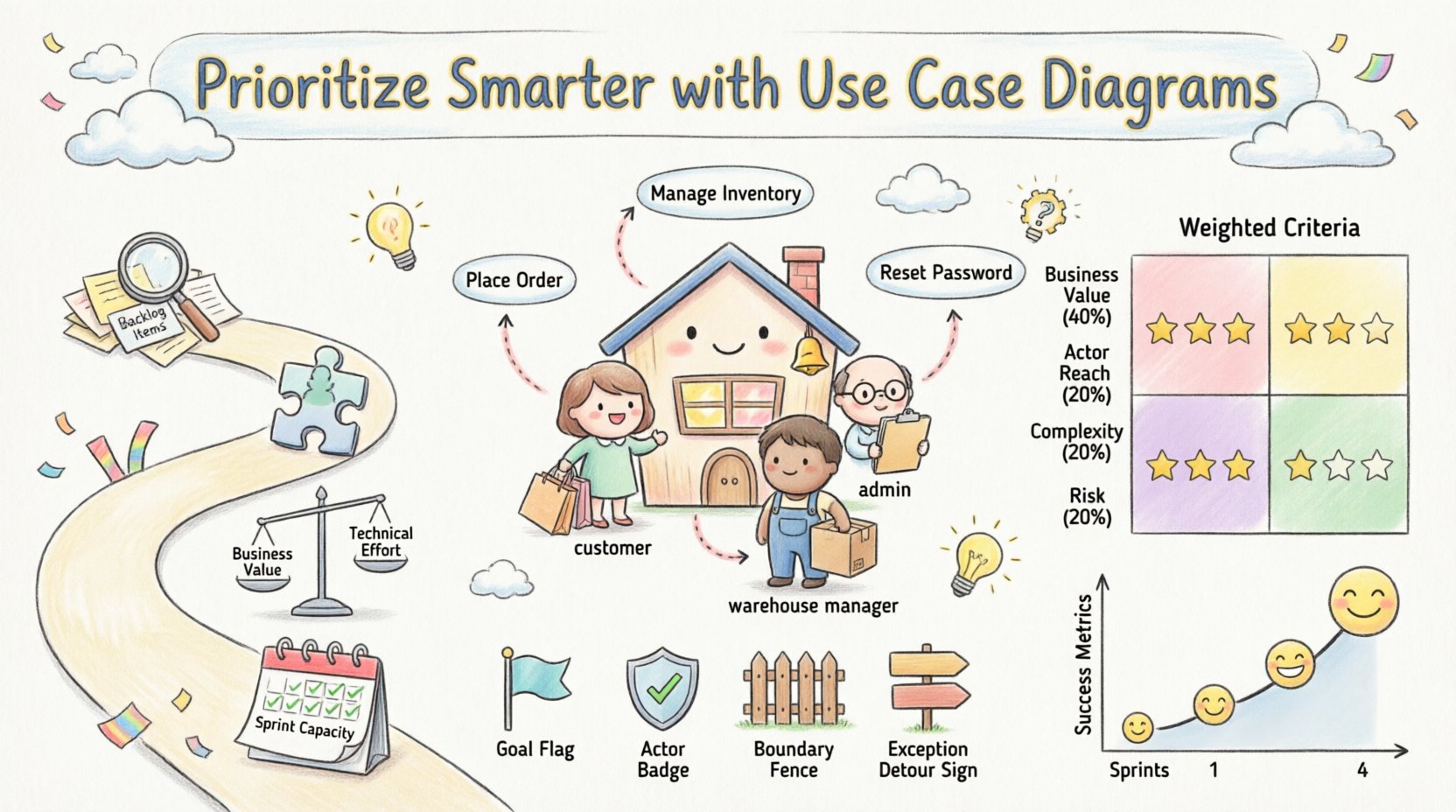

在敏捷开发的快节奏环境中，将高层次需求与即时执行目标对齐始终是一个持续的挑战。团队常常发现自己淹没在缺乏上下文或明确优先级的用户故事积压中。这时，用例图的视觉清晰性便成为无价的资产。通过绘制参与者与系统之间的交互关系，团队可以获得价值交付的结构化视图。本指南探讨如何利用这些图表在冲刺规划会议中有效优先排序功能。 许多组织在战略路线图与战术执行之间存在脱节。一个包含数百个条目的待办事项列表可能导致决策疲劳。利益相关者可能要求看似关键的功能，但这些功能并不符合核心用户需求。相反，开发人员可能以‘锦上添花’为名构建技术债务。用例图提供了一个中立的平台，它可视化了‘做什么’和‘谁来做’，而不会立即陷入‘如何做’的细节。这种分离使产品负责人和团队能够专注于价值和必要性。 当正确集成时，这种建模技术能将抽象的请求转化为可执行的事项。它迫使团队就边界和责任展开讨论。它明确了哪些功能是系统运行所必需的，哪些是增强功能。这种清晰性是有效冲刺规划的基础。通过理解交互的生态系统，团队可以逻辑地安排工作顺序。这减少了返工，并确保每个冲刺都对产品愿景做出有意义的贡献。 理解基础：用例图 🧩 在深入探讨优先级之前，建立对当前工具的共同理解至关重要。用例图是系统的行为视图，它将系统功能表示为一组用例。这些用例从外部参与者的角度进行识别。参与者代表与系统交互的角色，例如客户、管理员或第三方服务。 该图表并非技术蓝图，不显示数据库表或API端点。相反，它聚焦于目标。每个用例代表一个参与者希望实现的目标。例如，“下单”是“客户”参与者的目标，“管理库存”是“仓库管理员”参与者的目标。通过明确界定这些目标，团队便创建了一张价值地图。 关键组成部分包括： 参与者： 与解决方案交互的用户或外部系统。 用例： 系统提供的具体功能或服务。 系统边界： 一个框，用于定义系统内部和外部的内容。 关系： 连接参与者与用例的线条，表示交互。 包含/扩展： 影响复杂性的用例之间的逻辑依赖关系。 在创建这些图表时，精确性至关重要。模糊的标签会导致模糊的规划。不要使用‘查看数据’，而应使用‘查看客户订单历史’。这种具体性有助于后续更准确的估算。同时也有助于识别重叠。如果两个参与者具有相同的目标，团队可以合并功能。这减少了冗余并简化了待办事项列表。 冲刺规划的挑战 🚧 冲刺规划是一个有时间限制的事件。目标是选择待办事项列表中
