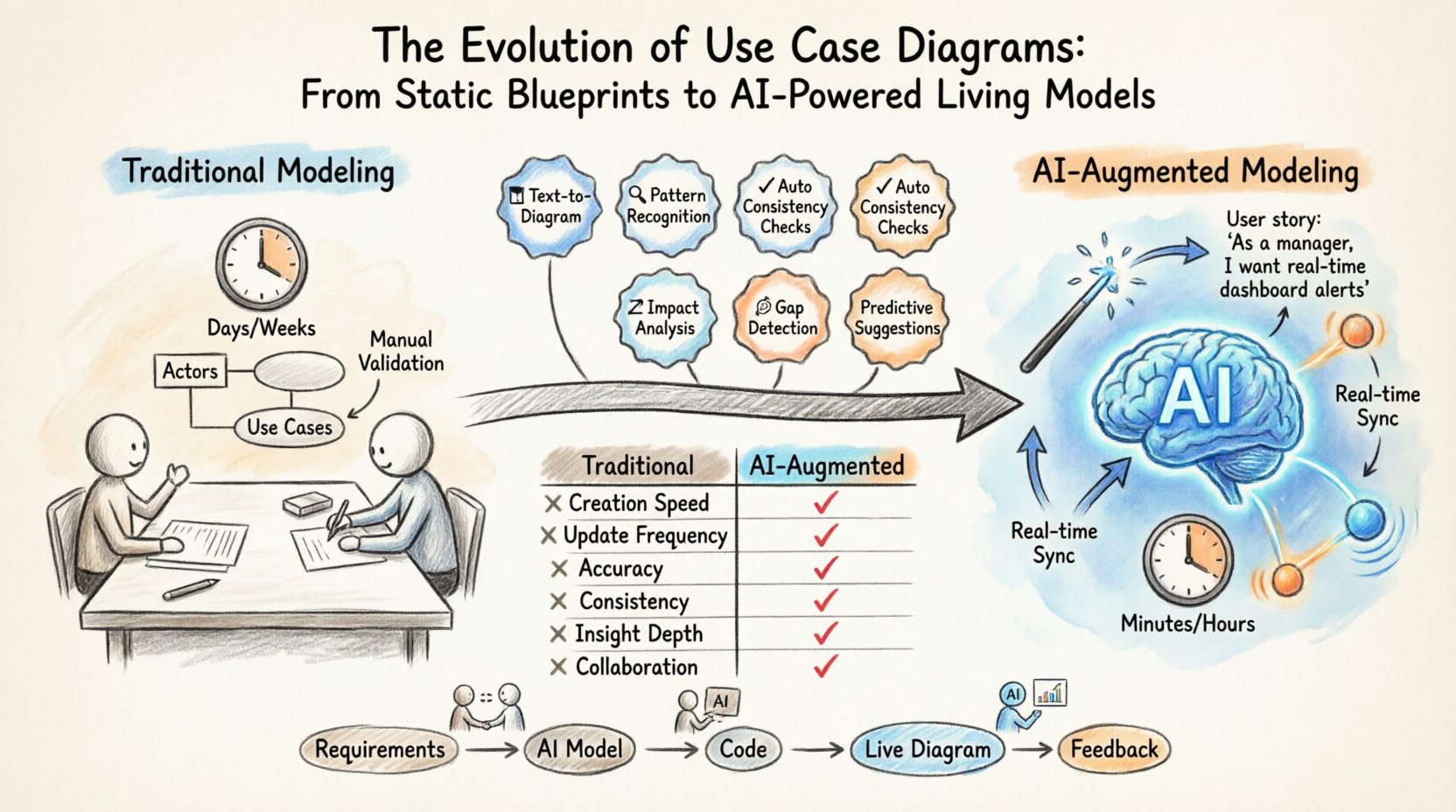

软件架构的格局正在我们脚下发生转变。数十年来，用例图一直是定义系统行为和利益相关者交互的主要蓝图。它是统一建模语言（UML）的核心组成部分，旨在以可视化方式捕捉系统的功能需求。然而，随着人工智能日益深度融入产品开发生命周期，传统图表的静态特性正面临挑战。我们正目睹从手动建模向智能、自适应系统定义的转变。这一转变并未抛弃用例图的价值，而是增强了其能力，使其能够实现更高的精度、更快的迭代，并与复杂的业务逻辑保持更深层次的一致性。🧠 理解用例图的传统基础 📐 在探索未来之前，我们必须立足于当前并回顾这些图表的过往价值。用例图提供了用户（参与者）如何与系统交互以实现特定目标（用例）的高层次概览。它与类图或顺序图不同，因为它关注的是系统做什么，而不是系统内部如何实现内部实现方式。 传统上，创建这些图表涉及业务分析师、架构师和开发人员之间的协作过程。工作流程通常遵循以下步骤： 需求收集： 利益相关者通过会议和文档表达需求。 识别： 分析师识别参与者（例如，客户、管理员、第三方API）和潜在功能。 绘图： 建模人员使用标准符号（包含、扩展、关联）绘制关系。 验证： 对照需求审查图表，以确保完整性。 这一流程已证明在数十年间行之有效，但其本质上是手动的，容易产生延迟。随着产品周期的加速，手动更新图表所需的时间常常落后于实际开发速度。这种差距导致技术债务的产生，即文档不再反映代码库的实际情况。人工智能的引入直接解决了这一脱节问题。 人工智能与系统建模的交汇点 🤖 人工智能为建模阶段带来了新的智能层次。这不仅仅是更快地绘制图形，更在于理解上下文。自然语言处理（NLP）模型能够解析非结构化的需求文档、用户故事，甚至利益相关者会议的语音转录文本，以提取功能意图。这一能力使图表从静态的产物转变为系统逻辑的动态表达。 以下是人工智能如何从根本上改变建模工作流程： 文本到图表的转换： 算法可将叙述性需求直接转换为结构化的视觉元素。 模式识别： 人工智能可以识别行业中的常见模式，并建议可能被忽略的标准用例。 一致性检查： 自动化系统可以标记需求文本与视觉模型之间的矛盾。 影响分析： 当需求发生变化时，人工智能可以预测图表和代码库中哪些部分会受到影响。 这一转变使建模者的角色从绘图者转变为审查者。人类的判断力和伦理考量依然至关重要，但构建工作的主要负担正日益实现自动化。 自动化与智能生成能力 🛠️

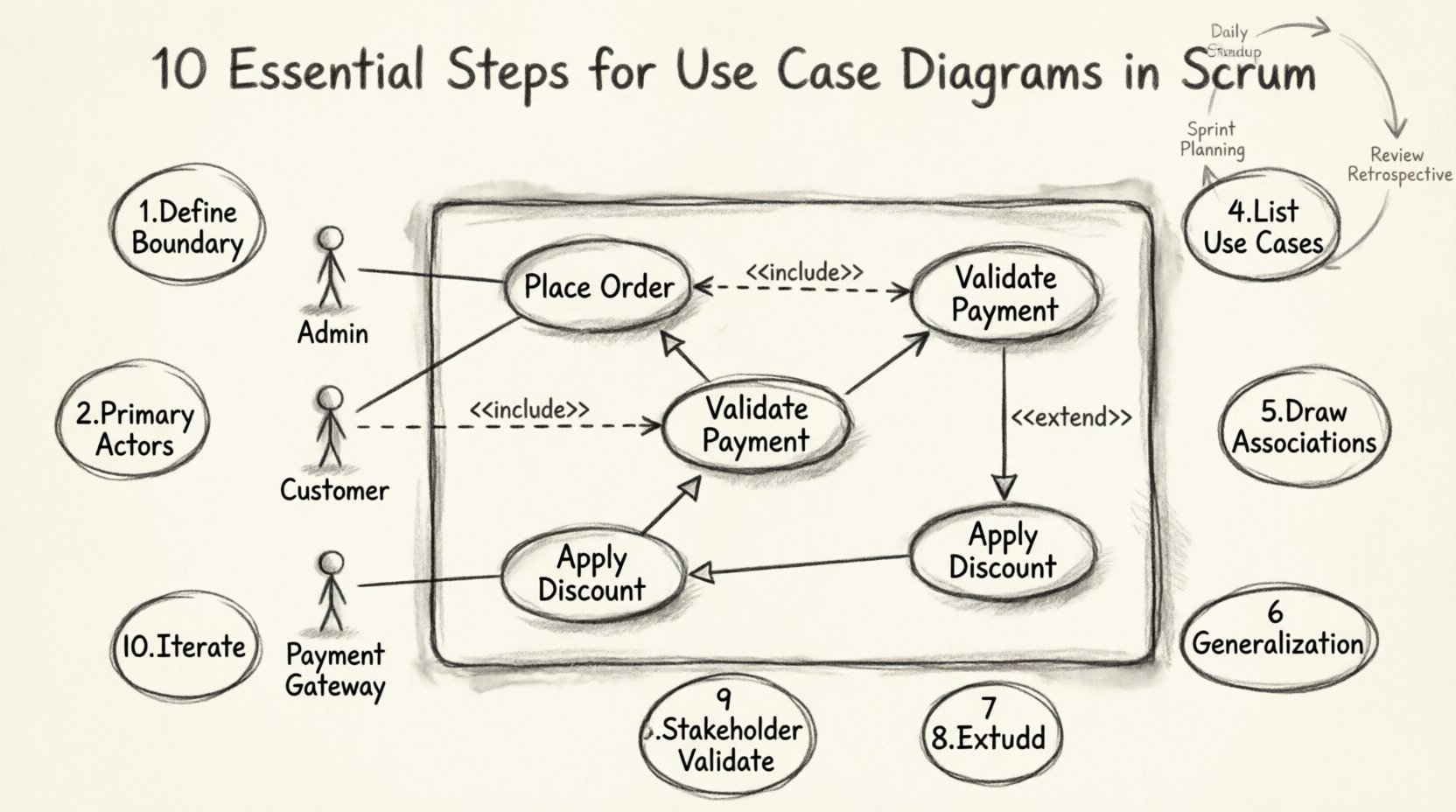

在敏捷环境中构建软件时，制定清晰的系统规格是一项关键任务。尽管Scrum强调灵活性和迭代开发，但对系统行为的深入理解仍然至关重要。用例图充当了利益相关者需求与技术实现之间的桥梁。它们展示了用户如何与系统交互，而无需陷入代码细节。 在Scrum的背景下，这些图表有助于产品负责人和开发人员在编写任何代码之前就系统必须实现的功能达成一致。本指南提供了一种结构化的方法，以有效创建这些图表，确保在整个冲刺周期中保持清晰和准确。 🧩 理解敏捷中的用例图 用例图是一种行为图，用于描述系统的功能需求。它关注的是什么而不是如何。在Scrum中，这意味着理解为用户提供的价值，而非技术架构。 这些图表包含三个主要组成部分： 参与者： 与软件交互的用户或外部系统。 用例： 系统执行的特定功能或操作。 关系： 显示参与者与用例之间如何交互的连接。 与僵化的瀑布模型不同，Scrum允许这些图表不断演进。它们是动态文档，会随着待办事项列表的细化而调整。这种适应性对于在保持清晰愿景的同时管理范围蔓延至关重要。 🚀 准确性的10个关键步骤 为了确保您的图表能够发挥其作用，请遵循这份全面的检查清单。每一步都建立在前一步的基础上，从而形成对系统的连贯描绘。 1. 定义系统边界 🚧 第一步是确定系统内部和外部的内容。画一个方框，代表正在开发的软件范围。 内部： 当前冲刺或发布中包含的所有流程、数据存储和功能。 外部： 外部用户、遗留系统或第三方服务。 清晰的边界可以防止范围模糊。如果某个功能处于边界上，请决定它属于方框内部还是保持为外部参与者交互。 2. 识别主要参与者 🧑‍💻 主要参与者是那些为实现目标而发起交互的主要用户。在Scrum中，这些通常由用户故事衍生出的角色来表示。 主要用户是谁？

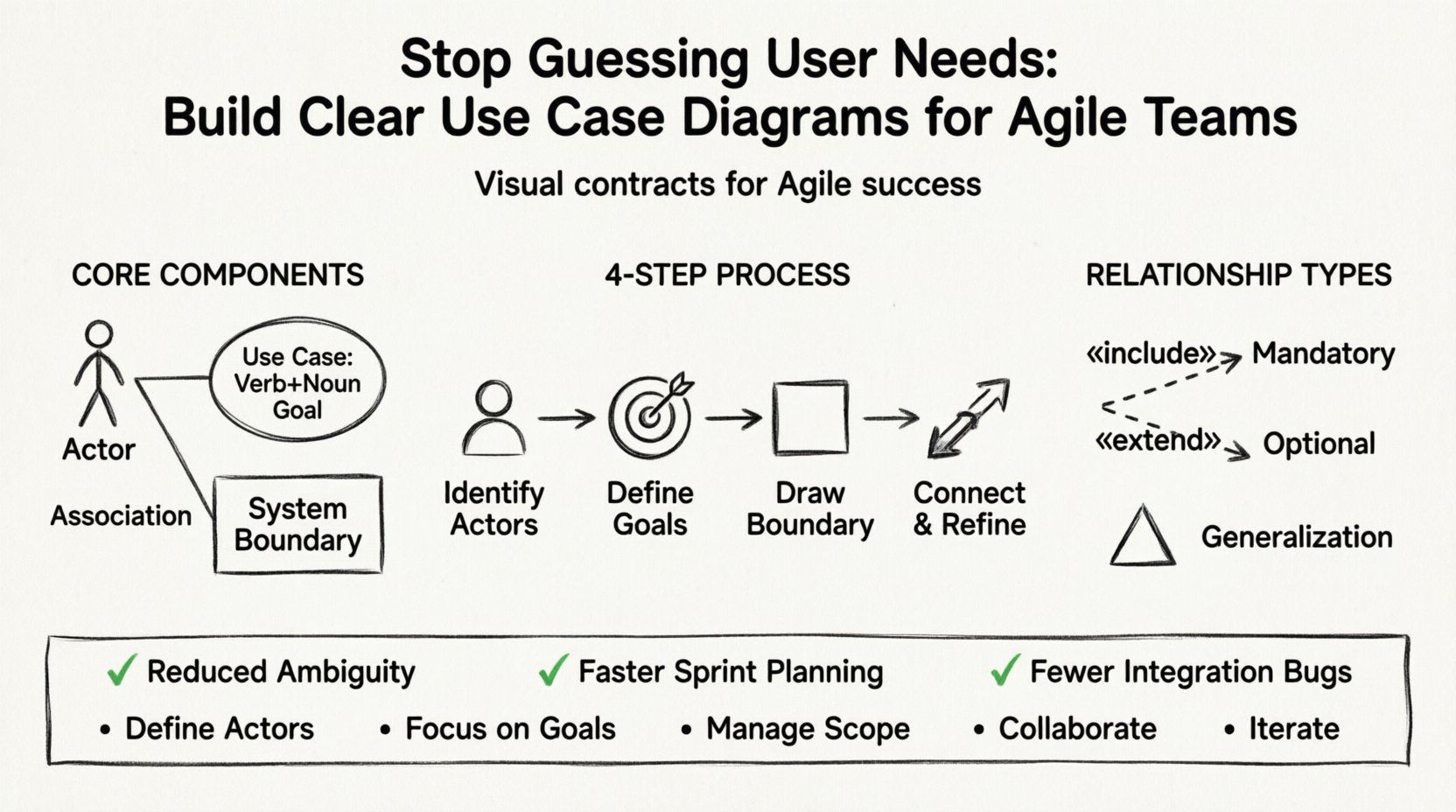

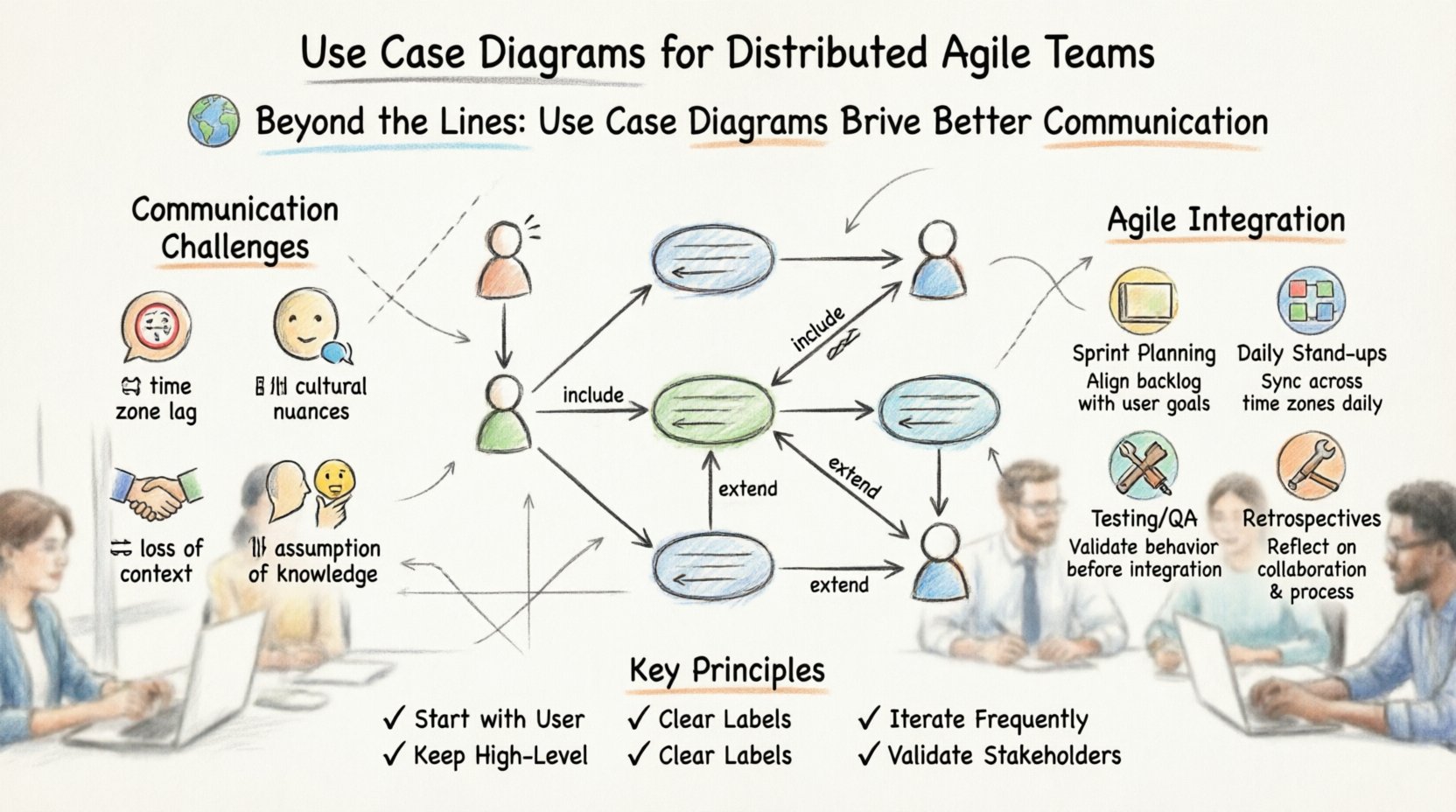

在快速迭代的软件开发环境中，假设是交付的敌人。当团队猜测用户真正需要什么时，功能往往偏离目标，导致冲刺浪费和利益相关者沮丧。这时，用例图便成为一项关键工具。它在业务目标与技术实现之间提供了一种可视化契约。 对于敏捷团队而言，清晰就是货币。一个构建良好的图表不仅仅是映射交互关系；它还能在编写任何代码之前，让整个团队对工作范围达成一致。本指南探讨了如何在不依赖复杂专有工具或僵化方法论的情况下，有效构建这些图表。 🤔 为什么猜测用户需求会令敏捷项目失败 敏捷方法论强调对变化的响应能力，但这并不意味着忽视需求。危险在于‘理解差距’。当产品负责人用口头方式描述一个功能时，开发人员的理解与设计师不同，而测试人员的理解又再次不同。 期望不一致：如果没有视觉标准，“用户登录”对一个人来说可能意味着邮箱/密码，而对另一个人来说则可能是生物识别扫描。 范围蔓延：模糊性使得需求在开发过程中自然增长，导致时间表膨胀。 测试盲点：如果交互流程没有被记录下来，回归测试中常常会遗漏边缘情况。 一个用例图充当了团队之间的共同语言。它迫使团队在工作开始前明确谁在做什么以及为什么这么做。这减轻了开发人员的认知负担，使他们能够专注于逻辑，而不是解读意图。 🛠️ 用例图到底是什么？ 用例图是一种行为图，用于描绘系统与其外部参与者之间的交互。它关注的是系统做什么，而不是系统是如何做到的。这种区分对于在高层规划中保持必要的抽象性至关重要。 核心组件 要构建清晰的图表，必须理解标准符号元素： 参与者：用小人图标表示，这些是与软件交互的用户或外部系统。参与者可以是人类（例如，客户），也可以是另一个系统（例如，支付网关). 用例：用椭圆表示，这些从参与者视角描述了特定的目标或功能（例如，下单). 系统边界：一个框，包围着用例，定义了正在构建的软件范围。 关系：连接参与者与用例的线条，显示谁启动了该操作。 当这些元素正确排列时，该图就成为系统能力的蓝图。它回答了这样一个问题：“如果我是这个人，我可以用这个软件实现什么？” 🤝 敏捷连接：为什么团队需要这个 一些团队认为在敏捷开发中，文档是一种反模式。他们认为，可工作的软件比详尽的文档更有价值。然而，像用例图这样的轻量级文档具有不同的作用。它并不是为了创建一份庞大的规格文档；而是为了创建一个共享心智模型. 对冲刺规划的好处 当团队坐下来进行冲刺规划时，他们常常难以将大

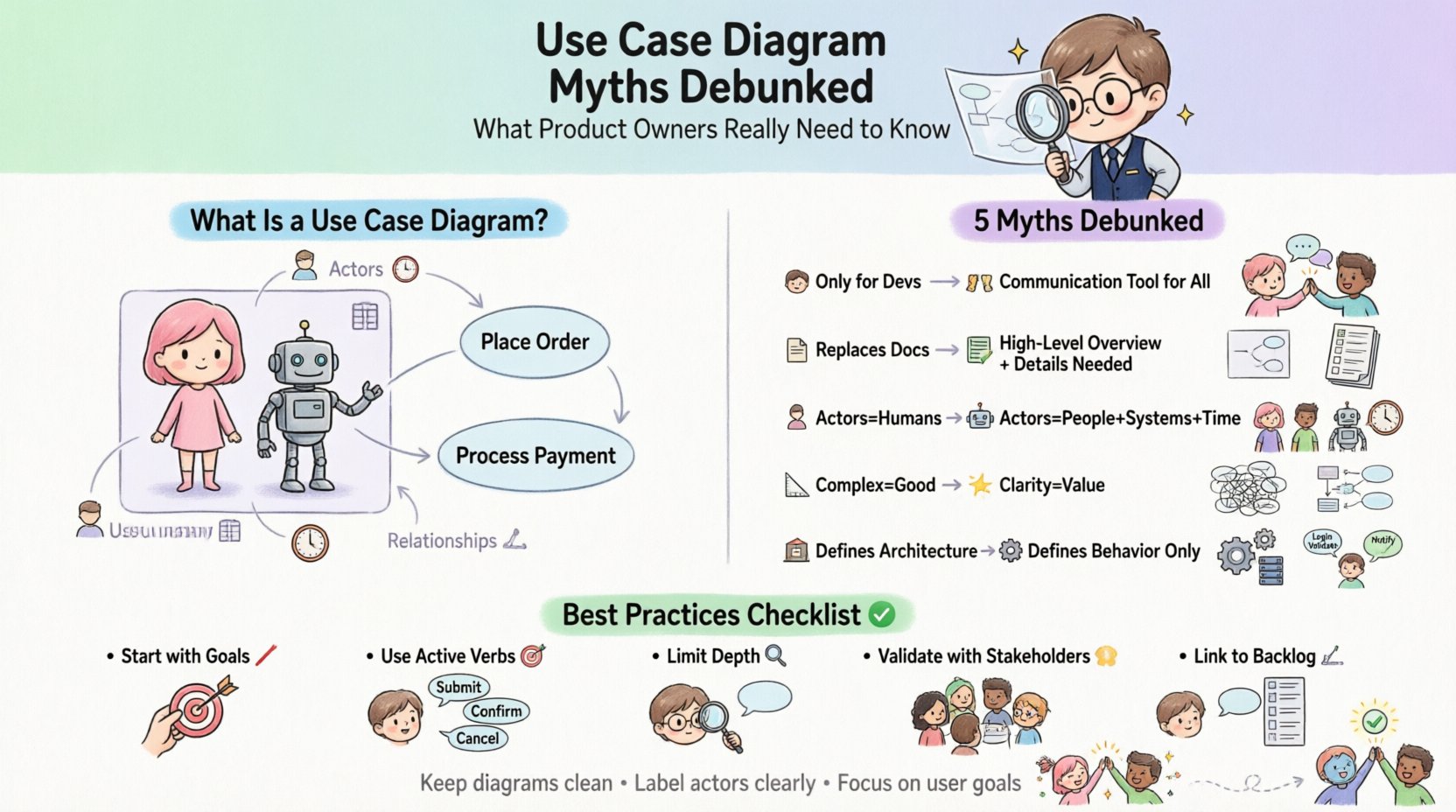

产品负责人常常面临充满技术术语和抽象模型的环境。其中最常见的工具之一就是用例图。尽管这个工具功能强大，但常常被误解。错误的理解可能导致时间浪费、期望错位，以及业务团队和技术团队之间的摩擦。本指南将拨开迷雾，揭示这些图表的真实含义以及如何有效利用它们。 理解这些图表的真实用途，对任何负责塑造产品方向的人来说都至关重要。这并不是为了画出漂亮的图片，而是为了清晰地界定范围和边界。让我们来探究这些符号背后的真相。 什么是用例图？🤔 用例图是系统功能需求的视觉化表示。它展示了用户（参与者）如何与系统交互以实现特定目标。它关注的是系统做什么系统做什么，而不是系统如何实现它如何实现。 主要组成部分包括： 参与者：与系统交互的实体。这些不仅仅是人。 用例：系统执行的特定操作或功能。 系统边界：定义系统内部和外部的方框。 关系：显示参与者与用例之间连接的线条。 对产品负责人而言，这个图表起到了沟通桥梁的作用。它将业务目标转化为系统能力，而无需陷入实现细节。 误区1：它仅适用于开发人员 👨‍💻 许多人认为图表仅属于工程团队。这种观念限制了产品负责人对系统架构的理解参与。 事实真相 开发人员需要这些信息来构建系统，但利益相关者需要它们来验证。如果产品负责人无法读懂用例图，可能会批准在技术上不可行的功能，或忽略关键的依赖关系。 为什么这很重要 范围验证：你可以判断一个功能请求是在系统边界内还是边界外。 利益相关者对齐：它为业务团队和技术团队提供了一种共同语言。 差距分析：它有助于在开发开始前识别缺失的功能。 可操作的建议 不要只把这张图的审查工作交给项目经理。要和架构师坐下来一起讨论。询问关于参与者的问题。确保系统边界与产品愿景一致。如果利益相关者是参与者，系统是否支持他们的特定工作流程？ 误区2：它能替代详细文档 📝 人们倾向于把这张图当作唯一的真理来源。有些人认为只要画出来了，需求就明确了。 现实情况 这张图是一张地图，而不是实际的领土。它展示的是高层次的概貌，但并不描述用例内部的具体步骤、错误处理方式或数据验证规则。 缺失的部分 如果没有详细的规格说明，这张图是不够的。你需要： 用例描述：每个气泡的文本细节。 前置条件：

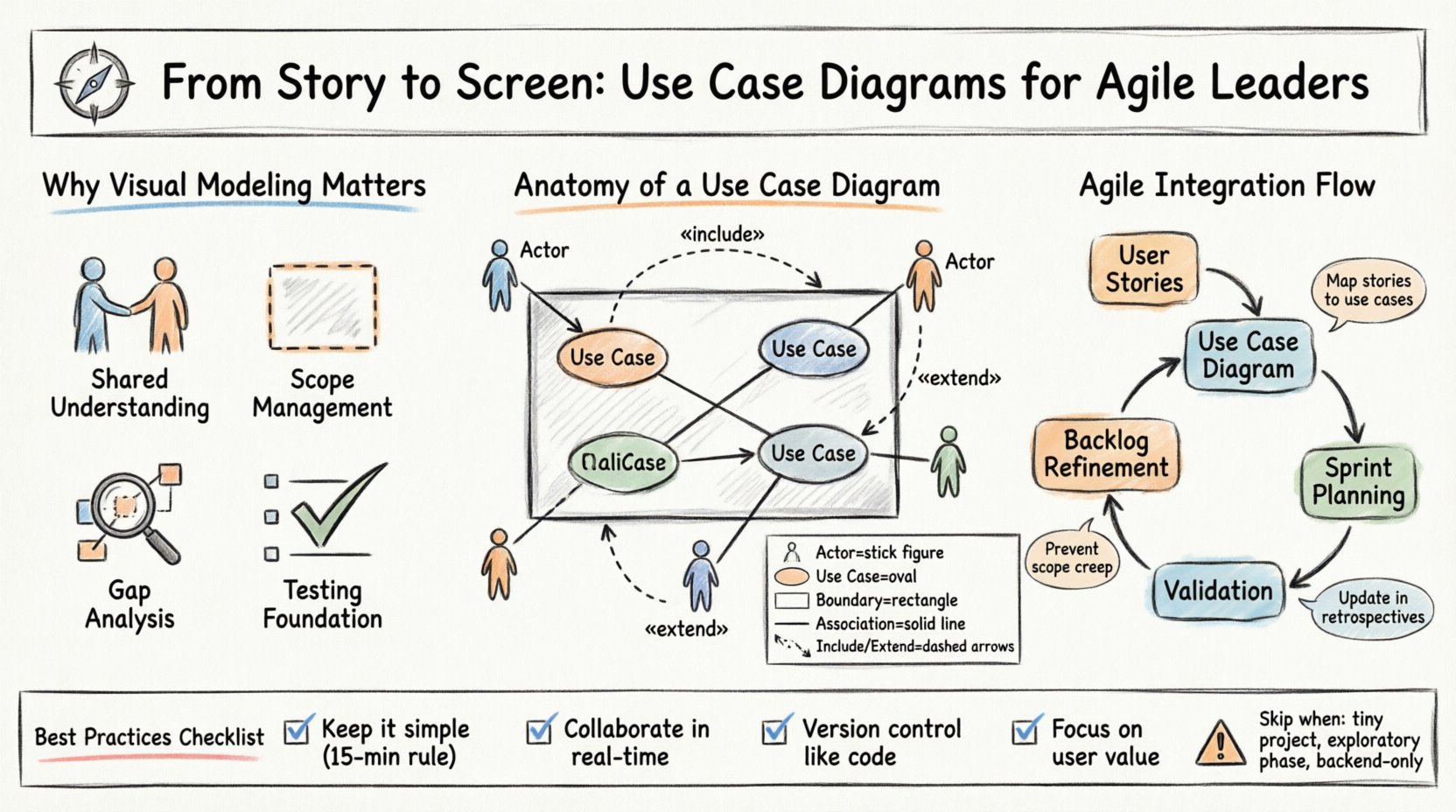

在现代软件开发的快节奏环境中，清晰性是成功的关键。敏捷领导者常常面临快速交付与深入理解之间的张力。虽然用户故事提供了功能的细致视图，但有时缺乏更宏观的视角，难以看清不同用户角色如何与整个系统交互。这时，可视化建模便发挥了作用。具体来说，用例图充当了抽象需求与具体实现之间的桥梁。 本指南专为希望利用可视化工具但又不陷入僵化流程的领导者而设计。我们将探讨这些图表在迭代框架中的作用方式、如何有效构建它们，以及为何即使工作流程灵活，它们依然具有相关性。在完成本指南后，您将了解如何利用这些图表来防止范围蔓延、统一团队目标，并确保最终产品符合预期愿景。 为什么在敏捷开发中可视化建模至关重要 🧭 敏捷方法论优先考虑可工作的软件，而非详尽的文档。但这并不意味着文档已过时。这意味着文档必须具有价值、简洁且保持活跃。用例图并非沉重的产物，而是一种沟通工具。它帮助利益相关者从用户的角度可视化系统的运行行为。 对敏捷领导者而言，其益处是多方面的： 共同理解： 它创建了一个关于系统功能的单一事实来源，减少了开发人员与业务负责人之间的误解。 范围管理： 通过将参与者映射到功能，您可以识别出超出当前冲刺或项目边界的功能。 缺口分析： 它能在编写代码前揭示缺失的交互或参与者。 测试基础： 测试人员可以直接从定义的交互中推导出测试用例。 当团队在了解“如何做”之前先理解了“做什么”，他们在实施过程中就能降低认知负担。这张图表就像一张地图，确保所有人走在同一条路上。 用例图的构成 🔍 要有效利用这些图表，必须理解其标准组成部分。这些元素并非随意设定；它们代表了系统行为中的特定概念。保持一致性，可确保无论查看者的技术背景如何，都能正确解读图表。 1. 参与者 参与者代表与系统交互的角色。它不是某个具体的人，而是一种职能。例如，“管理员”是一个参与者，而“约翰·史密斯”则是一位具体用户。参与者通常以小人形象表示。 主要参与者： 那些为实现目标而启动用例的人（例如，客户）。 次要参与者： 支持主要用例的系统或服务（例如，支付网关）。 2. 用例 这些是系统提供的具体目标或功能。通常以椭圆或椭圆形表示。用例描述了一组能为参与者带来价值结果的动作序列。 内部： 系统自身执行的动作。

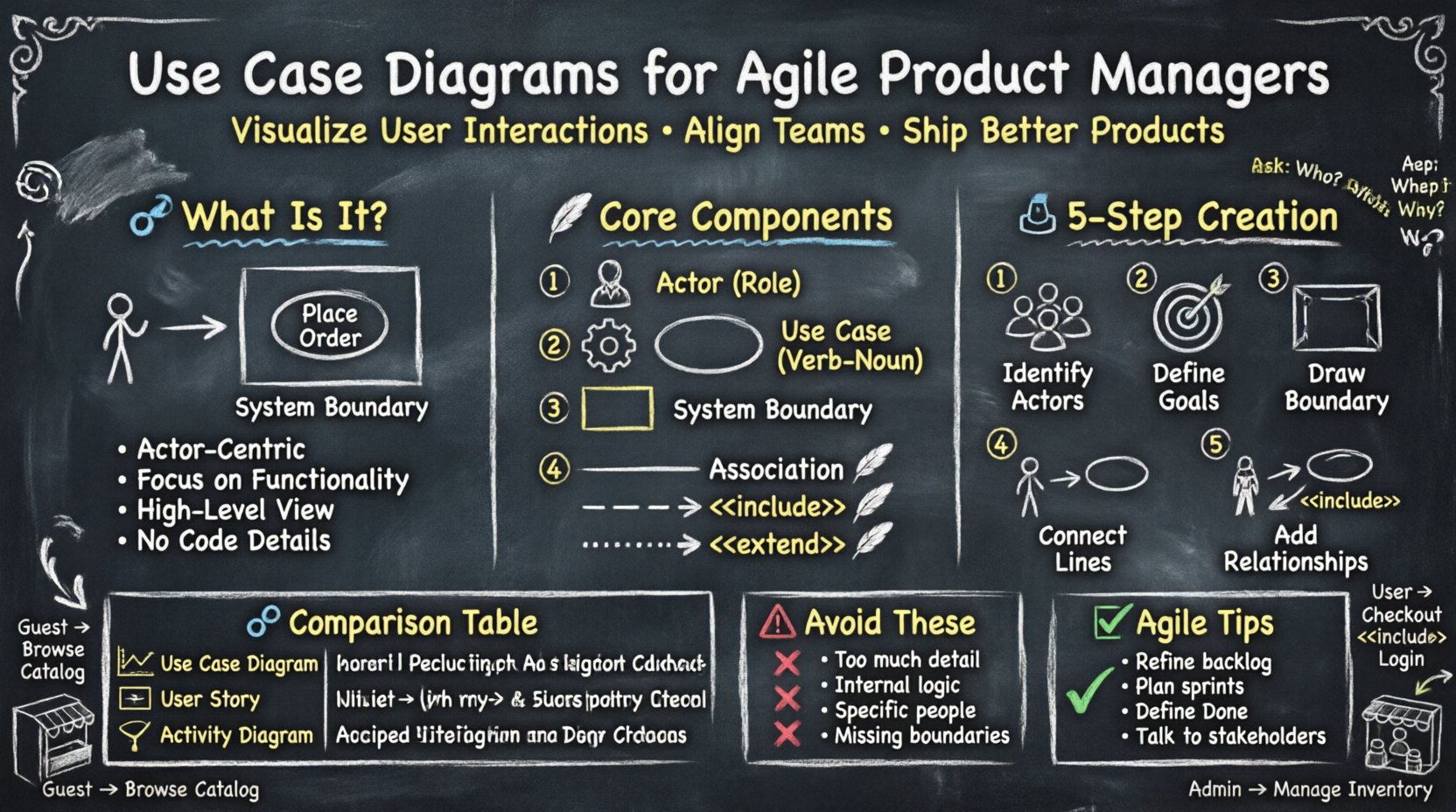

理解用户如何与您的产品互动，是成功开发的基础。对于敏捷产品经理而言，在编写任何代码之前，清晰地可视化这些互动至关重要。本指南涵盖了您需要了解的关于用例图的一切。我们将探讨其核心组件、关系，以及如何将此技术整合到您的敏捷工作流程中，而不会增加不必要的负担。 无论您是在优化待办事项列表，还是为冲刺阶段明确需求，一个结构清晰的图表都能弥合业务目标与技术实现之间的差距。本手册旨在帮助您在团队中建立清晰度和一致性。 🎯 什么是用例图？ 用例图是用户（参与者）与系统之间互动的视觉化表示。它关注系统提供的功能，而非内部逻辑或实现细节。在敏捷环境中，这些图表充当用户需求的高层次地图。 与详细的流程图不同，用例图不展示步骤的顺序。相反，它们从使用者的角度回答问题：“系统能做什么？” 主要特征包括： 关注功能： 它突出显示功能和操作。 以参与者为中心： 它聚焦于执行动作的主体。 系统边界： 它明确界定系统内部和外部的内容。 高层次视图： 它避免使用技术术语和实现细节。 🧩 用例图的核心组件 要创建一个有效的图表，您必须理解标准符号及其含义。无论您使用何种工具绘制，这些元素都保持一致。 1. 参与者 👤 参与者代表用户或与主系统交互的外部系统所扮演的角色。参与者通常以小人形象表示。 主要参与者： 这些是互动的发起者。例如，“客户”开始购买。 次要参与者： 这些支持主要参与者或系统。例如，“支付网关”验证交易。 内部参与者： 有时，一个子系统会作为另一个子系统的参与者。 2. 用例

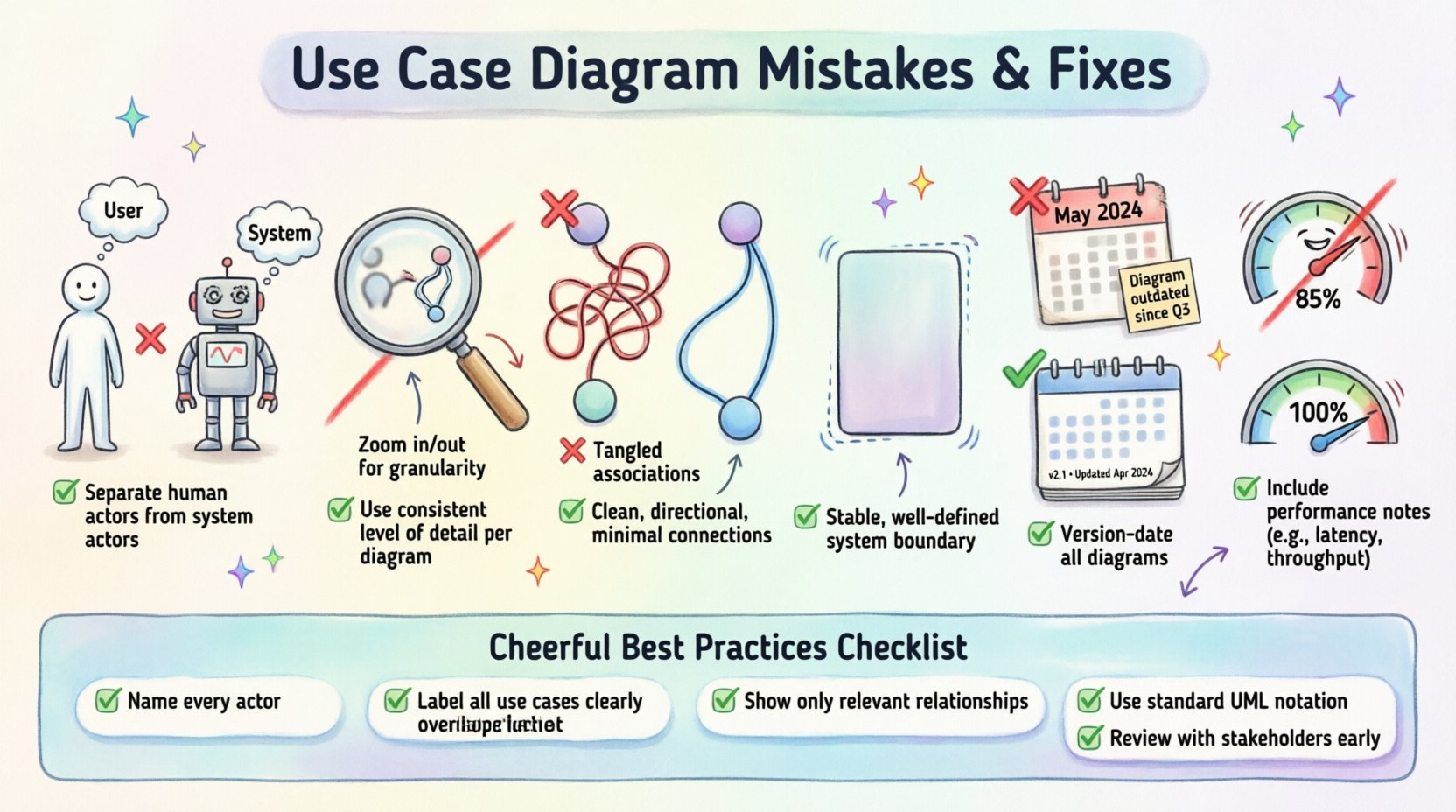

产品经理在商业战略与技术执行之间扮演着至关重要的桥梁角色。这一转化过程中最有力的工具之一就是用例图。这些视觉化表示定义了用户与系统之间的交互方式，明确了系统的边界、参与者和行为。然而，尽管其重要性不言而喻，许多产品经理所绘制的图表却存在误导性、过度复杂或技术性错误。当用例图失效时，其影响会波及开发、测试，最终影响用户体验。 本指南探讨了在绘制这些图表时常见的错误。我们将分析其成因、对项目生命周期的负面影响，并提供具体的纠正步骤。通过理解UML建模的细节，产品经理可以确保其愿景得到精准且清晰的传达。 🧐 为什么用例图对产品战略至关重要 用例图不仅仅是一次绘图练习。它是一种功能规格工具。它回答的问题是：“系统为用户做什么？”与关注布局的线框图或关注逻辑流程的流程图不同，用例图关注的是交互。它们识别用户希望达成的目标，以及系统为支持这些目标所需具备的能力。 当这些图表存在缺陷时，会引发多个问题： 范围蔓延：开发人员可能会实现原本并未计划的功能，因为图表暗示了更广泛的范围。 测试盲区：如果交互关系未被清晰定义，质量保证团队可能会遗漏关键路径。 沟通断裂：利益相关者可能因模糊的视觉呈现而对产品形成不同的心理模型。 及早纠正这些错误可以大幅节省后续资源。让我们深入探讨产品经理常遇到的具体问题领域。 👥 错误1：错误识别参与者 参与者代表与系统进行交互的实体。这通常是第一个容易混淆的点。一个常见错误是将特定用户角色与系统本身混淆，或未能区分内部与外部实体。 问题所在 产品经理常常将所有可能接触软件的人员都列为参与者。例如，当“管理员”“经理”“主管”和“用户”在系统中执行相同操作时，仍将其全部列出。这会造成信息噪音。或者，他们忘记包含外部系统。如果您的应用程序向第三方支付网关发送数据，那么该网关就是参与者，即使它只是软件。 后果 当参与者被错误识别时，由此产生的需求会变得混乱。开发团队无法准确判断权限级别。如果“管理员”参与者未与“用户”参与者明确区分，安全需求可能会被忽略。 解决方案 为解决此问题，请在定义参与者时应用以下标准： 外部交互：该实体是否从系统边界发起或接收数据？如果是，则它就是参与者。 角色抽象：根据行为对用户进行分组。如果“经理”和“主管”仅使用系统来审批请求，且其技术权限相同，通常可将其归为一个“审批者”参与者。 包含系统：不要将参与者仅限于人类。如果数据库

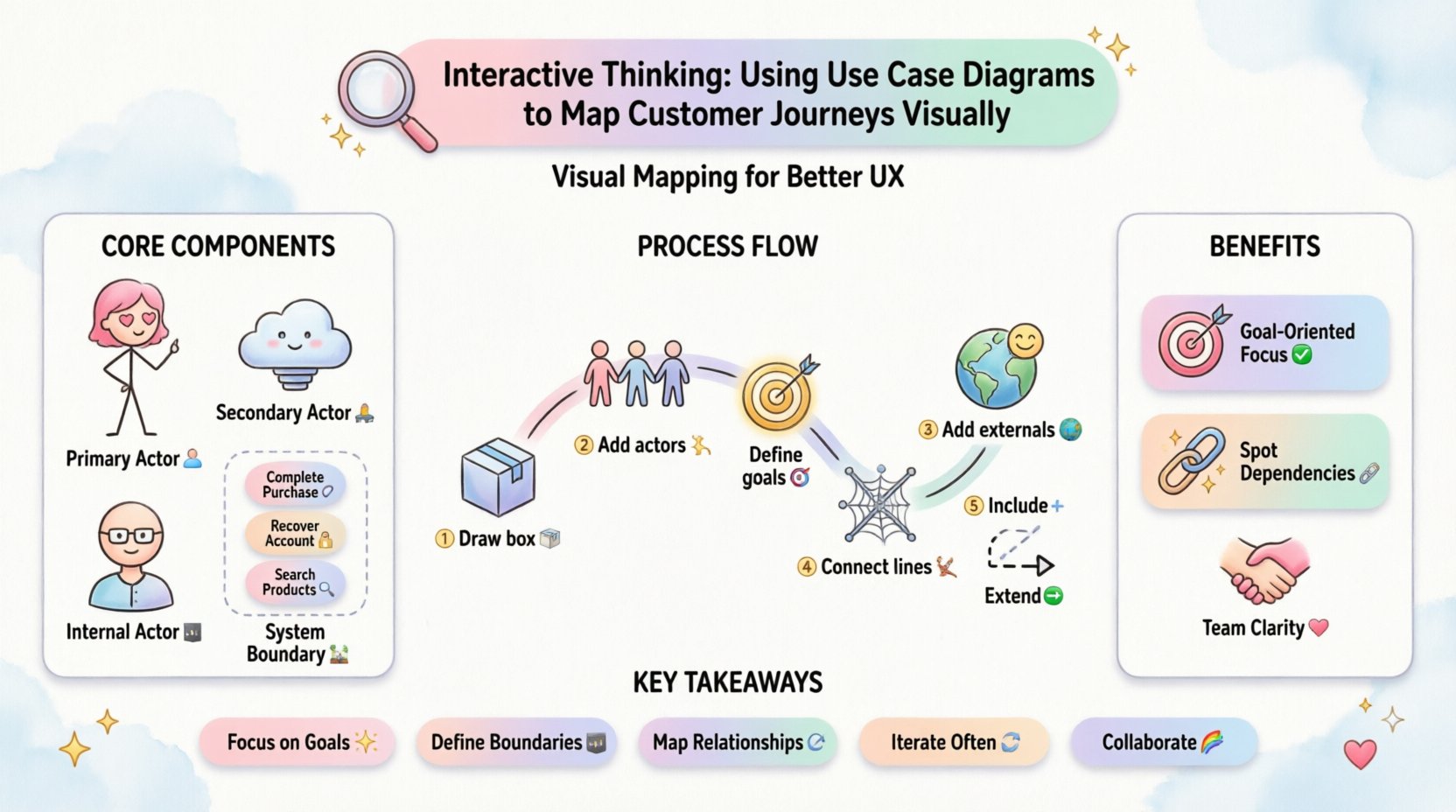

在复杂的产品开发环境中，一个持续存在的挑战是技术功能与用户体验之间的对齐。团队常常基于抽象的需求构建系统，而这些需求无法捕捉客户实际的情感和逻辑流程。为了弥合这一差距，专业人士正转向以交互为核心而非基础设施的可视化建模技术。具体而言，用例图提供了一个强大的框架，用于映射客户旅程。通过将重点从数据库模式转移到用户目标，组织可以创建出感觉直观且响应迅速的系统。 本指南探讨如何利用用例图进行客户旅程映射。我们将分析其结构要素、转化过程以及这种可视化方法带来的战略优势。开始时无需专业软件；其价值在于促进结构化思维，并在各部门之间提升沟通的清晰度。 理解核心组件 🧩 在绘制旅程之前，必须理解用例图的基本构成。与强调操作顺序的流程图不同，用例图强调的是交互实体与系统之间的交互。这一区别在分析客户体验时至关重要。 1. 执行者 👤 执行者代表与系统交互的外部实体。在客户旅程的背景下，执行者很少仅仅是人类用户。它包括： 主要执行者： 试图通过交互实现特定目标的客户或用户。例如，一位想要购买产品的购物者。 次要执行者： 为实现主要执行者目标而必需的外部系统或服务。这可能包括支付网关、物流API或库存管理数据库。 内部执行者： 组织内部与系统交互以支持用户的角色。客户服务代表或管理员在此背景下可能是执行者。 2. 系统边界 🚧 系统边界定义了项目范围内的内容和外部内容。清晰地划出这条线可以防止范围蔓延，并确保旅程映射聚焦于产品内部的体验。 框内： 应用程序直接控制的功能、特性及数据点。 框外： 触发系统但不属于其核心代码库的物理操作、第三方依赖或现实世界事件。 3. 用例 🎯 用例描述了执行者希望达成的特定目标或结果。它不是一项任务或一个屏幕；而是行动背后的原因背后的原因。 示例： 不是“点击提交按钮”，而是“完成购买”。 示例：

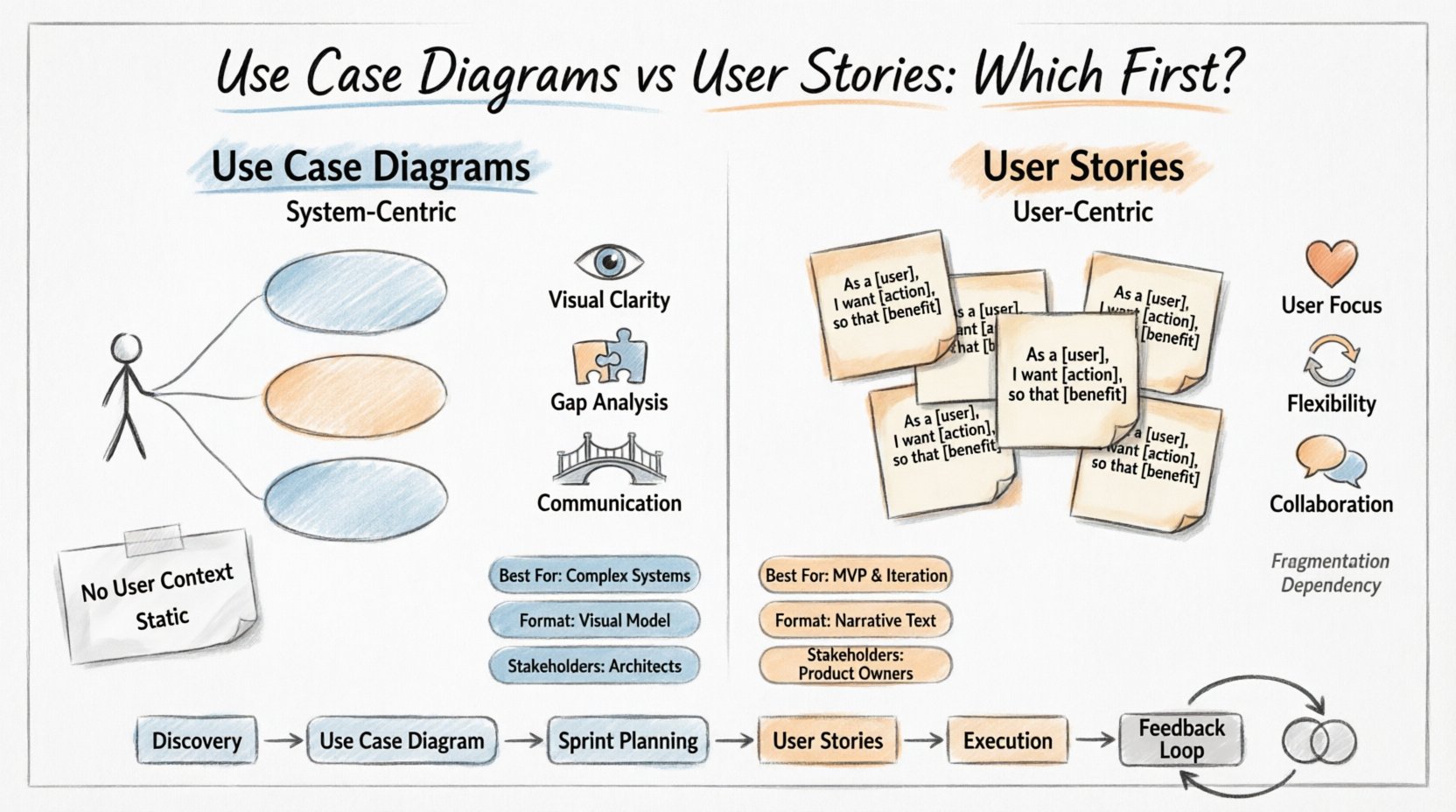

在现代软件开发中，从想法到部署应用的路径很少是一条直线。这是一段充满需求、规范和用户需求的复杂旅程，必须在编写任何代码之前就充分理解。用于捕捉这些需求的两种最常见工件是用例图和用户故事。尽管两者都旨在定义功能，但它们从不同的视角出发，在开发生命周期中承担着不同的作用。 在两者之间做出选择，或决定如何整合两者，会显著影响交付的速度和质量。本指南探讨了每种方法的细微差别，提供了一个清晰的决策框架。 什么是用例图？ 📊 用例图是系统与其外部参与者之间交互的视觉化表示。它提供了系统功能的高层次概览。可以将其视为软件中可用功能的地图，重点在于系统做什么，而不是用户对它的感受。 这些图表基于面向对象的分析与设计（OOAD）。它们特别有助于理解系统的范围并识别软件的边界。在用例图中，你通常会看到： 参与者：以小人形象表示，这些是与软件交互的用户、外部系统或硬件设备。例如“管理员”、“客户”或“支付网关”。 用例：以椭圆表示，这些描述了系统提供的具体功能或服务。例如“处理支付”、“生成报告”或“更新个人资料”。 关系：连接参与者与用例的线条，表示交互关系。此外，“包含”或“扩展”等关系定义了不同功能之间的依赖关系。 用例图的主要优势在于它能够从功能角度捕捉系统行为。它回答了这样一个问题：“系统能做什么？”这使其在需求收集阶段极为重要，尤其是在具有多个外部接口的复杂系统中。 什么是用户故事？ 📝 用户故事是从希望获得新功能的人员视角出发，对一个功能的轻量级描述。它将重点从系统功能转移到用户价值。用户故事的标准格式是： “作为一个，我希望，以便。” 与图表的静态性质不同，用户故事只是一个对话的占位符。它不是完整的规范，而是一个承诺：稍后将讨论该需求。每个故事通常都配有验收标准，用以定义故事被视为完成所必须满足的条件。 用户故事的关键特征包括： 关注价值：每个故事都必须为特定用户或利益相关者带来价值。 协作：它们旨在引发开发人员、测试人员和业务利益相关者之间的讨论。 迭代性：随着理解的深入，故事可以被细化、拆分或丢弃。 原子性：它们应足够小，以便在单个冲刺或迭代内完成。 用户故事模型是敏捷方法论的基石。它优先考虑灵活性和适应性，而非僵化的前期文档。它回答了这样一个问题：“用户能获得什么价值？” 核心差异一览 🔄 理解这些差异对于有效规划至关重

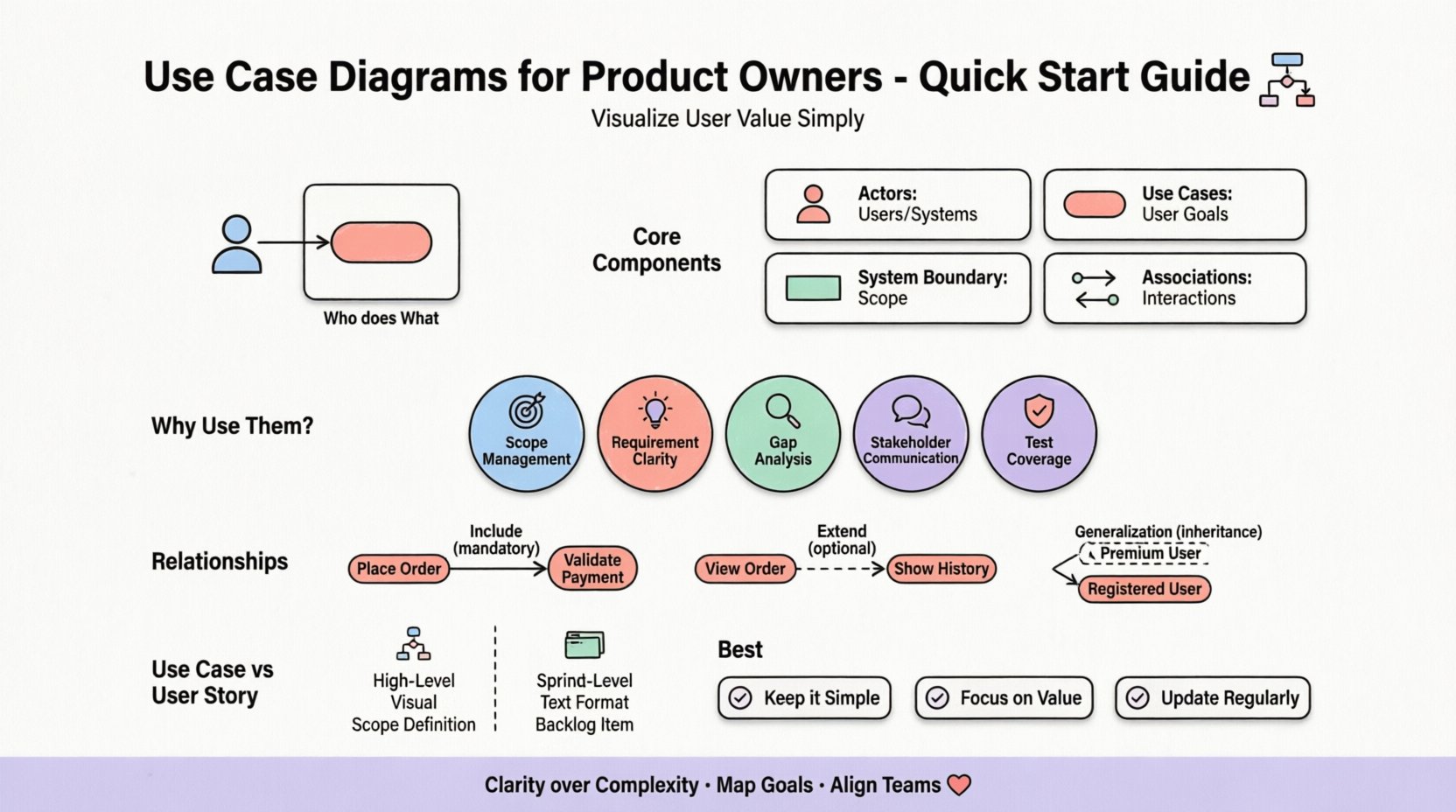

产品负责人本质上是理解每个功能背后的“为什么”，并确保技术工作能带来切实的业务价值。虽然用户故事和待办事项列表是管理工作的标准工具，但它们通常缺乏对用户如何与整个系统交互的高层次视角。这正是用例图发挥作用的地方。用例图成为不可或缺的资产。 对于产品负责人而言，可视化交互生态系统有助于明确范围、识别缺失的需求，并促进与开发团队及利益相关者之间的清晰沟通。本指南全面概述了如何有效利用这些图表，而不会陷入过于技术化的建模方法中。 📋 什么是用例图？ 用例图是系统功能需求的视觉化表示。它描绘了外部实体（称为参与者）与系统本身之间的交互（用用例表示）。与流程图不同，流程图详细描述了流程的逐步逻辑，而用例图则关注谁做什么在系统背景下的 对产品负责人而言，这种区分至关重要。它将关注点从实现细节转移到用户目标。通过定义系统的边界，您能够建立对发布内容包含哪些部分以及哪些部分仍处于范围之外的共同理解。 🧩 图表的核心组成部分 要构建一个有意义的图表，您必须理解基本的构成要素。无论使用何种工具创建，这些组件都保持一致。 参与者：用简笔人像或图标表示。参与者是指与系统进行交互的任何人。这可以是人类用户（例如“客户”、“管理员”）、另一个系统，或第三方服务。 用例：用椭圆或椭圆形表示。每个椭圆代表参与者可以实现的特定目标或功能（例如“下单”、“生成报告”、“更新个人资料”）。 系统边界：一个包围用例的矩形。内部的所有内容都属于系统；外部的所有内容都是外部的。 关联：连接参与者与用例的线条。这表示参与者启动或参与该特定功能。 关系：连接用例与其他用例的线条，以显示依赖关系（如包含或扩展）。 🚀 为什么产品负责人需要它们 尽管开发人员可能会创建详细的时序图或类图，但产品负责人可以从用例图的高层次抽象中获益。以下是这种特定可视化如何支持您角色的原因： 范围管理： 更容易识别那些位于系统边界之外的功能。这有助于在规划会议中对范围蔓延说“不”。 需求清晰度： 它迫使你在将目标分解为任务之前，明确地定义用户目标。如果一个参与者无法实现某个目标，那么该需求可能存在问题。 差距分析： 通过绘制所有参与者及其目标，你可以发现缺失的交互。例如，你可能会意识到“管理员”参与者没有“取消订阅”的用例。 利益相关者沟通： 商业利益相关者通常觉得图表比文字繁重的需求文档更容易理解。它为讨论提供了共同的语言。 测试覆
