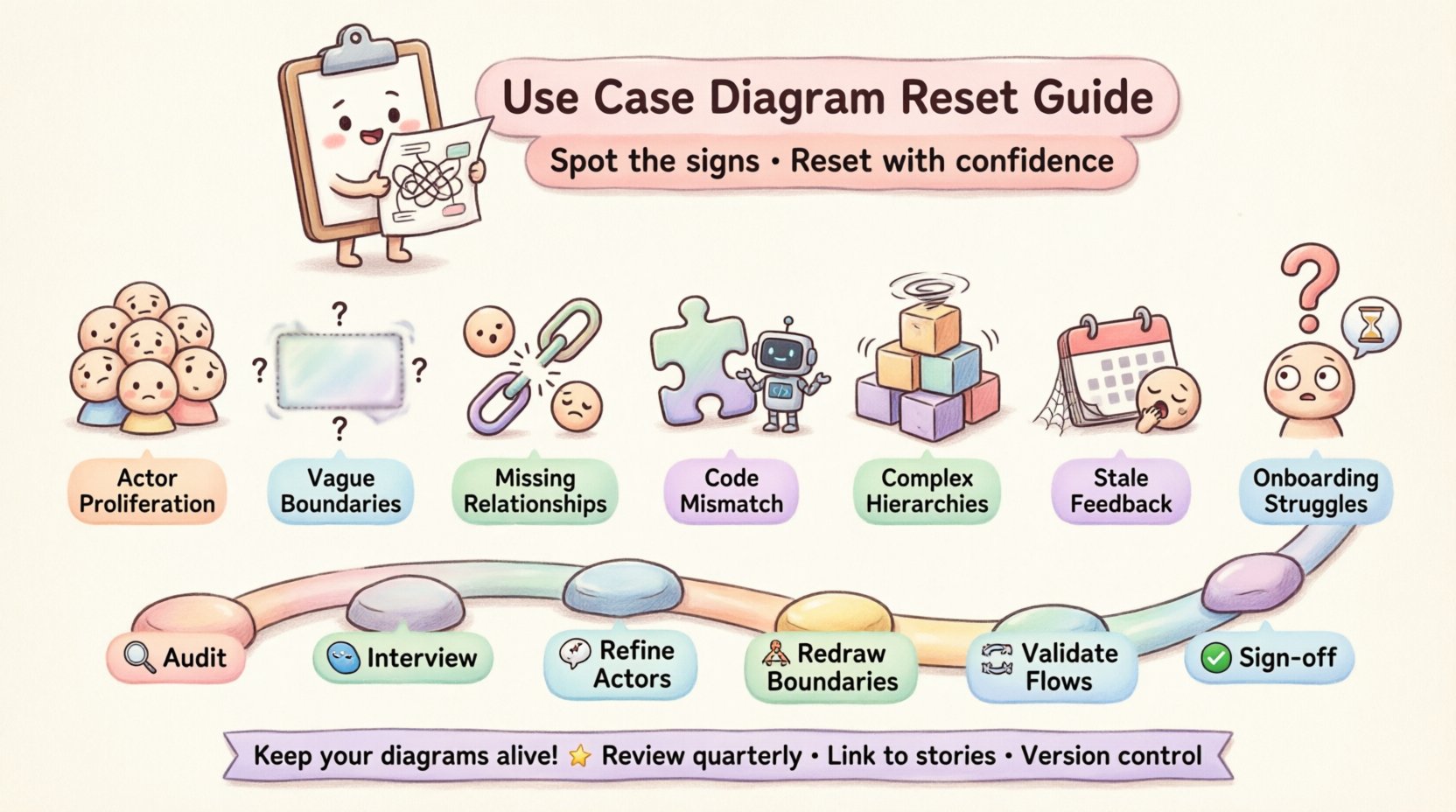

软件系统是活生生的有机体。它们会生长、演变，并根据市场需求或技术约束偶尔改变方向。在开发的早期阶段，用例图是至关重要的蓝图。它以可视化方式描绘参与者与系统之间的交互，定义功能需求。然而，这些图表是对动态过程的静态表示。随着时间的推移，图表与实际软件之间的差距会逐渐扩大。当这种脱节变得显著时，图表就不再是指导，而变成了困惑的源头。 识别图表何时需要重置是一项能够防止技术债务悄然累积的技能。本指南将探讨图表衰败的指标、忽视这些指标的后果，以及恢复系统架构文档清晰度的方法论。我们将探讨如何在无需依赖特定工具或供应商的情况下，保持视觉模型与实现现实之间的一致性。 理解用例图的生命周期 📉 用例图并非在项目开始时一次性创建的产物。它是一份应反映系统当前状态的文档。在许多组织中，该图表是在需求收集阶段创建的，随后便被归档。随着开发人员编写代码以及利益相关者提出新功能请求，代码库发生变化，但图表却保持原样，从未更新。 这种分歧导致了所谓的“图表漂移”现象。当文档不再与产品一致时，其可信度就会丧失。团队不再查看它，从而导致实现不一致。为防止这种情况，必须理解其生命周期： 创建：对核心功能和边界的初步建模。 验证：与利益相关者一起审查图表以确保准确性。 实施：开发人员利用图表理解需求。 维护：随着功能的添加或移除而更新图表。 衰败：由于缺乏更新，图表变得过时。 重置：对模型进行全面审查和重构。 大多数项目停滞在实施或维护阶段。它们忽视衰败阶段，直到问题变得严重。识别衰败的迹象是成功重置的第一步。 您的图表需要重置的 7 个关键信号 🚩 您如何知道图表是否失效？通常直到重大功能请求引发混乱时才会变得明显。然而，存在一些特定的视觉和结构模式，表明模型已与现实不同步。如果您观察到这些迹象，就是时候暂停并评估文档了。 1. 参与者过度增殖 🧑‍💼 参与者代表与系统交互的角色，而非具体个人。当图表显示数十个具体角色（例如“销售经理”、“高级销售经理”、“初级销售经理”）时，表明未能进行泛化。这会使图表杂乱无章且难以维护。如果添加新的用户类型需要新的参与者符号，则抽象层级过低。健康的图表应将职责归入有意义的角色中。 2. 模糊的系统边界 🧱 代表系统边界的矩形应清晰定义内部和外部内容。如果用例模糊地跨越边界线，或者外部系统绘制时缺乏明确区分，则范围未定义。这会导致开发人员误以为某些功能（实际上

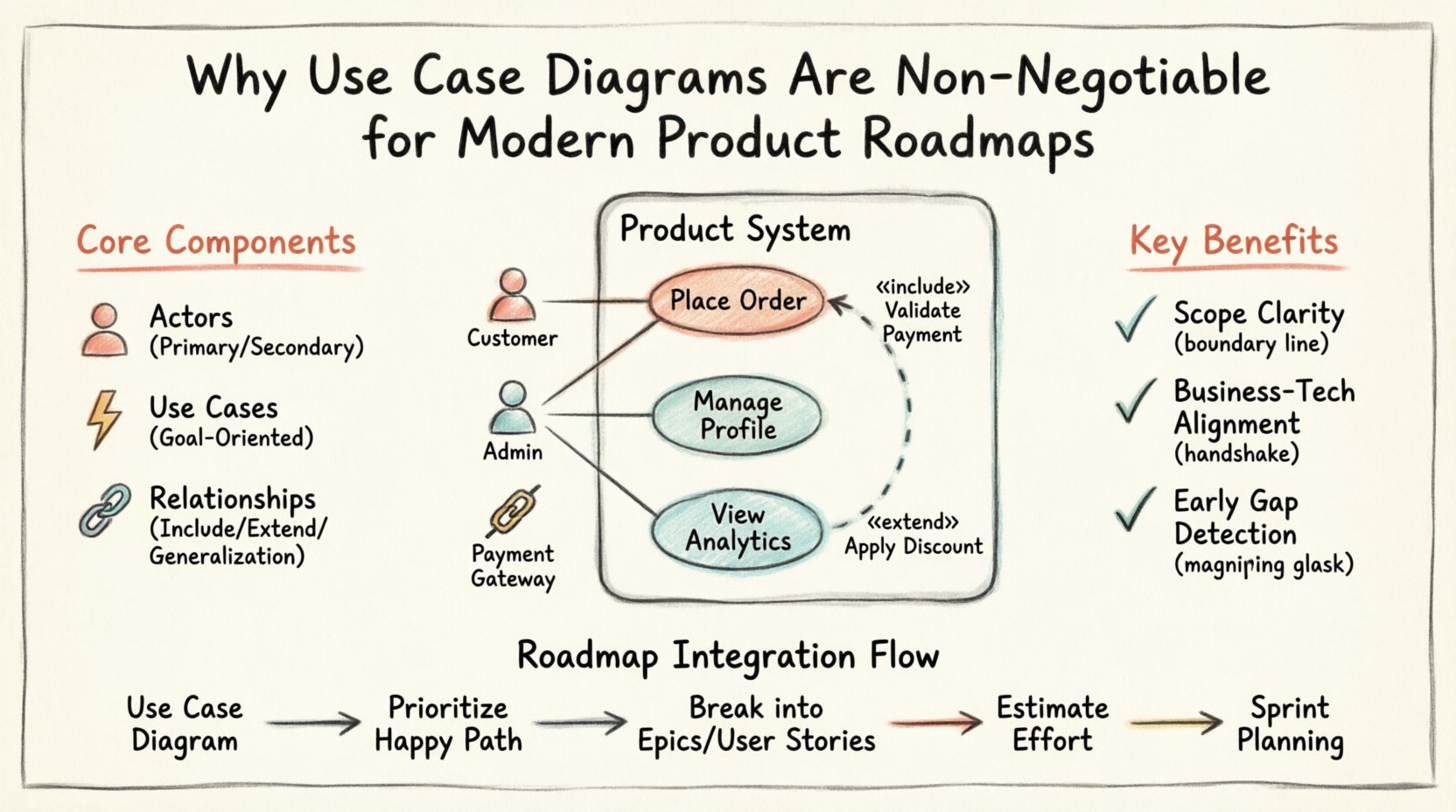

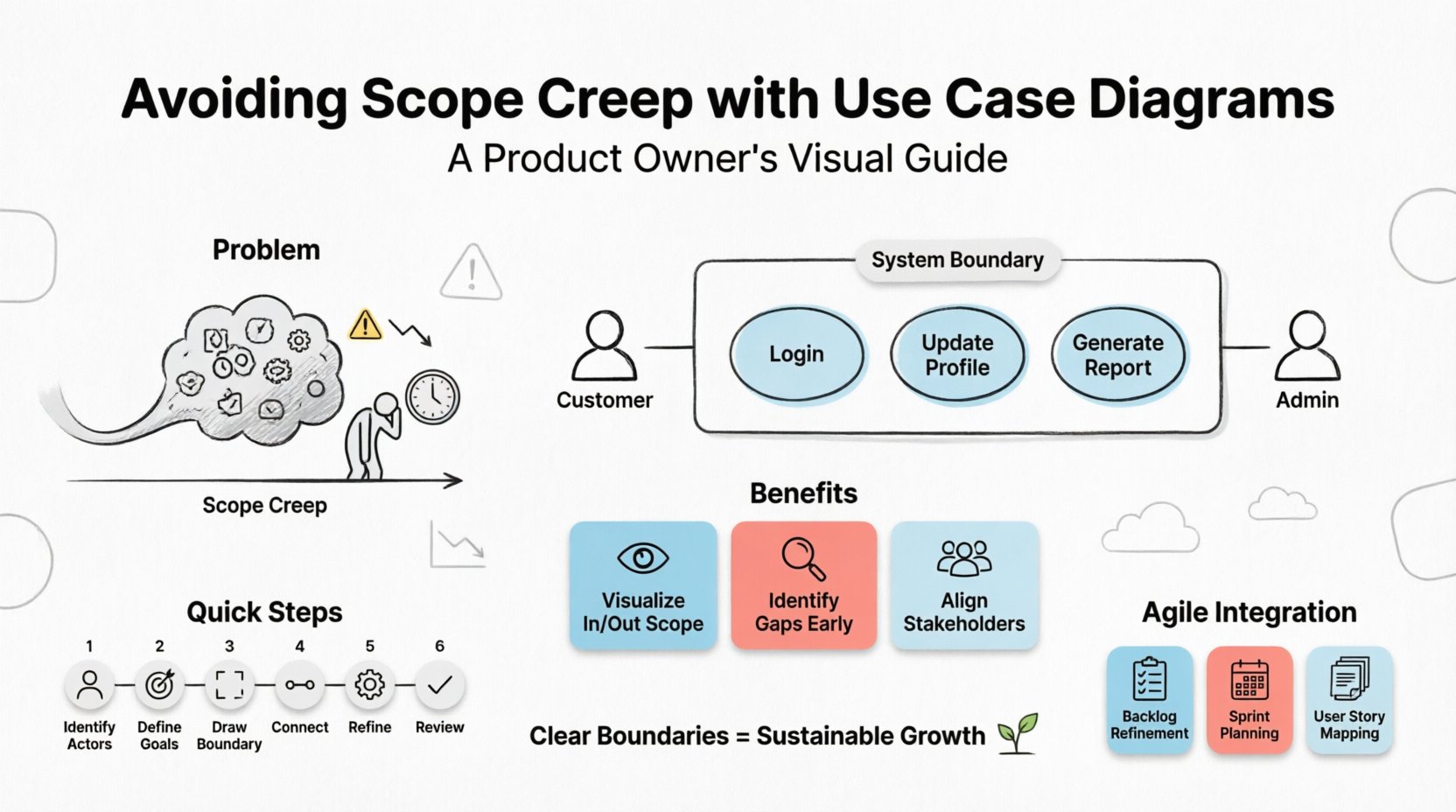

产品负责人本质上是理解每个功能背后的“为什么”，并确保技术工作能带来切实的业务价值。虽然用户故事和待办事项列表是管理工作的标准工具，但它们通常缺乏对用户如何与整个系统交互的高层次视角。这正是用例图发挥作用的地方。用例图成为不可或缺的资产。 对于产品负责人而言，可视化交互生态系统有助于明确范围、识别缺失的需求，并促进与开发团队及利益相关者之间的清晰沟通。本指南全面概述了如何有效利用这些图表，而不会陷入过于技术化的建模方法中。 📋 什么是用例图？ 用例图是系统功能需求的视觉化表示。它描绘了外部实体（称为参与者）与系统本身之间的交互（用用例表示）。与流程图不同，流程图详细描述了流程的逐步逻辑，而用例图则关注谁做什么在系统背景下的 对产品负责人而言，这种区分至关重要。它将关注点从实现细节转移到用户目标。通过定义系统的边界，您能够建立对发布内容包含哪些部分以及哪些部分仍处于范围之外的共同理解。 🧩 图表的核心组成部分 要构建一个有意义的图表，您必须理解基本的构成要素。无论使用何种工具创建，这些组件都保持一致。 参与者：用简笔人像或图标表示。参与者是指与系统进行交互的任何人。这可以是人类用户（例如“客户”、“管理员”）、另一个系统，或第三方服务。 用例：用椭圆或椭圆形表示。每个椭圆代表参与者可以实现的特定目标或功能（例如“下单”、“生成报告”、“更新个人资料”）。 系统边界：一个包围用例的矩形。内部的所有内容都属于系统；外部的所有内容都是外部的。 关联：连接参与者与用例的线条。这表示参与者启动或参与该特定功能。 关系：连接用例与其他用例的线条，以显示依赖关系（如包含或扩展）。 🚀 为什么产品负责人需要它们 尽管开发人员可能会创建详细的时序图或类图，但产品负责人可以从用例图的高层次抽象中获益。以下是这种特定可视化如何支持您角色的原因： 范围管理： 更容易识别那些位于系统边界之外的功能。这有助于在规划会议中对范围蔓延说“不”。 需求清晰度： 它迫使你在将目标分解为任务之前，明确地定义用户目标。如果一个参与者无法实现某个目标，那么该需求可能存在问题。 差距分析： 通过绘制所有参与者及其目标，你可以发现缺失的交互。例如，你可能会意识到“管理员”参与者没有“取消订阅”的用例。 利益相关者沟通： 商业利益相关者通常觉得图表比文字繁重的需求文档更容易理解。它为讨论提供了共同的语言。 测试覆

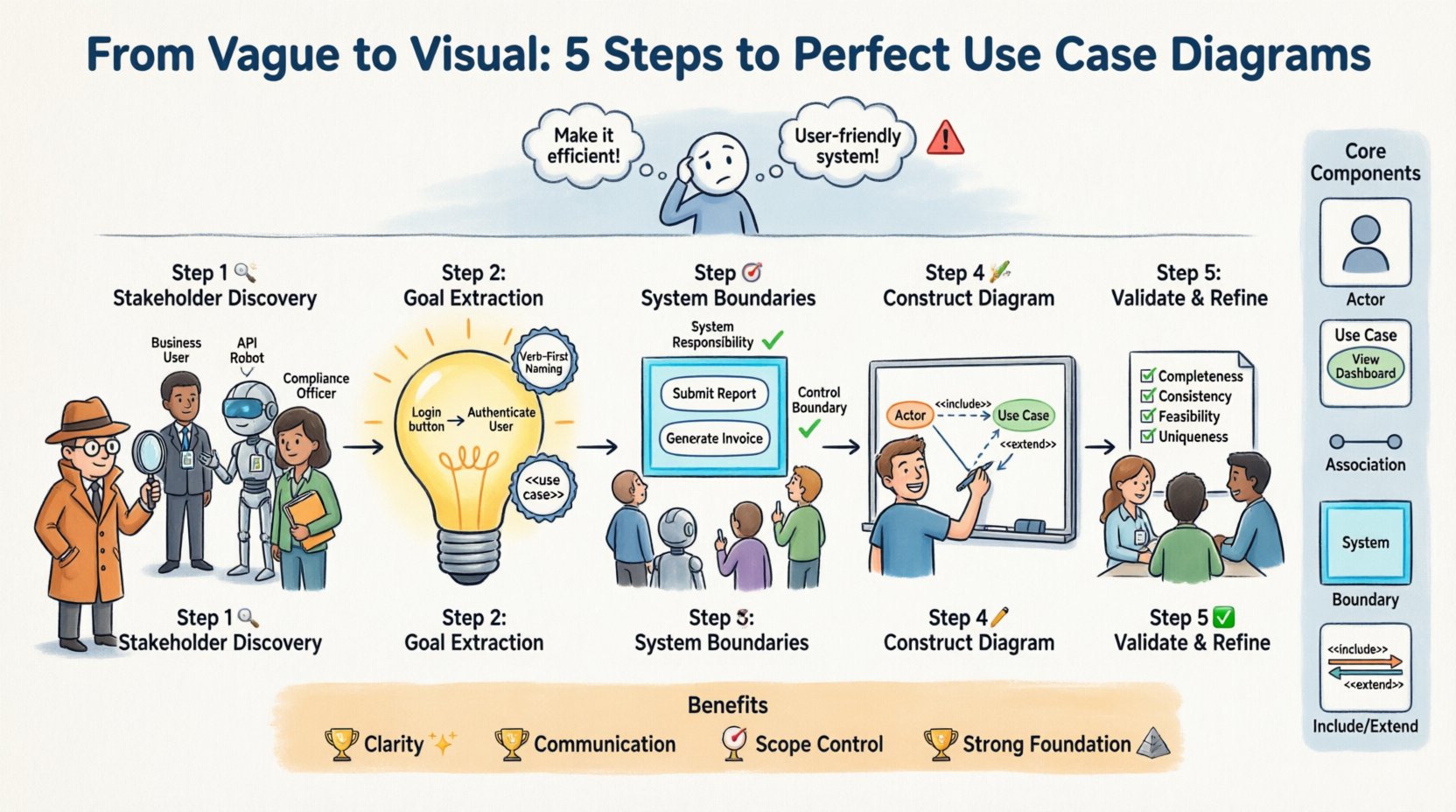

项目成功往往取决于清晰度。然而，利益相关者经常提供范围广泛、模糊或相互矛盾的需求。🤔 当初始输入缺乏具体性时，构建错误系统的风险会显著增加。本指南提供了一种结构化的方法，将不精确的输入转化为可操作的、可视化的模型。 使用用例图使团队能够可视化用户与系统之间的交互。它将抽象的想法转化为具体的规范。这一过程减少了误解，并为开发奠定了坚实的基础。我们将探讨这一方法，以确保您的模型准确且实用。 为什么模糊性会导致项目失败 📉 模糊的需求会在期望与交付结果之间造成差距。缺乏明确的定义会导致开发人员做出假设。这些假设常常导致返工。利益相关者感觉最终产品与他们的愿景不符。工程师浪费时间修复本可更早发现的逻辑错误。 以下是模糊需求的常见症状： 仅有高层次目标：诸如“系统需要高效”之类的陈述，但没有具体指标。 缺少参与者：未能识别与系统交互的人员。 边界不清晰：对系统内部与外部内容的界定不明确。 相互矛盾的功能：不同的利益相关者要求相互冲突的行为。 及早解决这些问题可以节省资源。用例图充当沟通的桥梁。它们迫使团队明确谁负责做什么。这种清晰性可以防止在生命周期后期出现代价高昂的变更。 用例图的核心组成部分 🧩 在转化需求之前，您必须理解基本构成要素。一个图表由特定元素组成。每个元素代表系统逻辑中的一个独立部分。对这些术语的混淆会导致建模质量低下。 下表概述了基本组成部分： 组件 描述 在建模中的作用 参与者 由用户或外部系统扮演的角色。 识别谁发起动作。 用例 系统执行的特定功能或目标。 定义系统做什么。 关联 连接参与者与用例的一条线。 显示通信路径。 系统边界 一个包含所有用例的框。

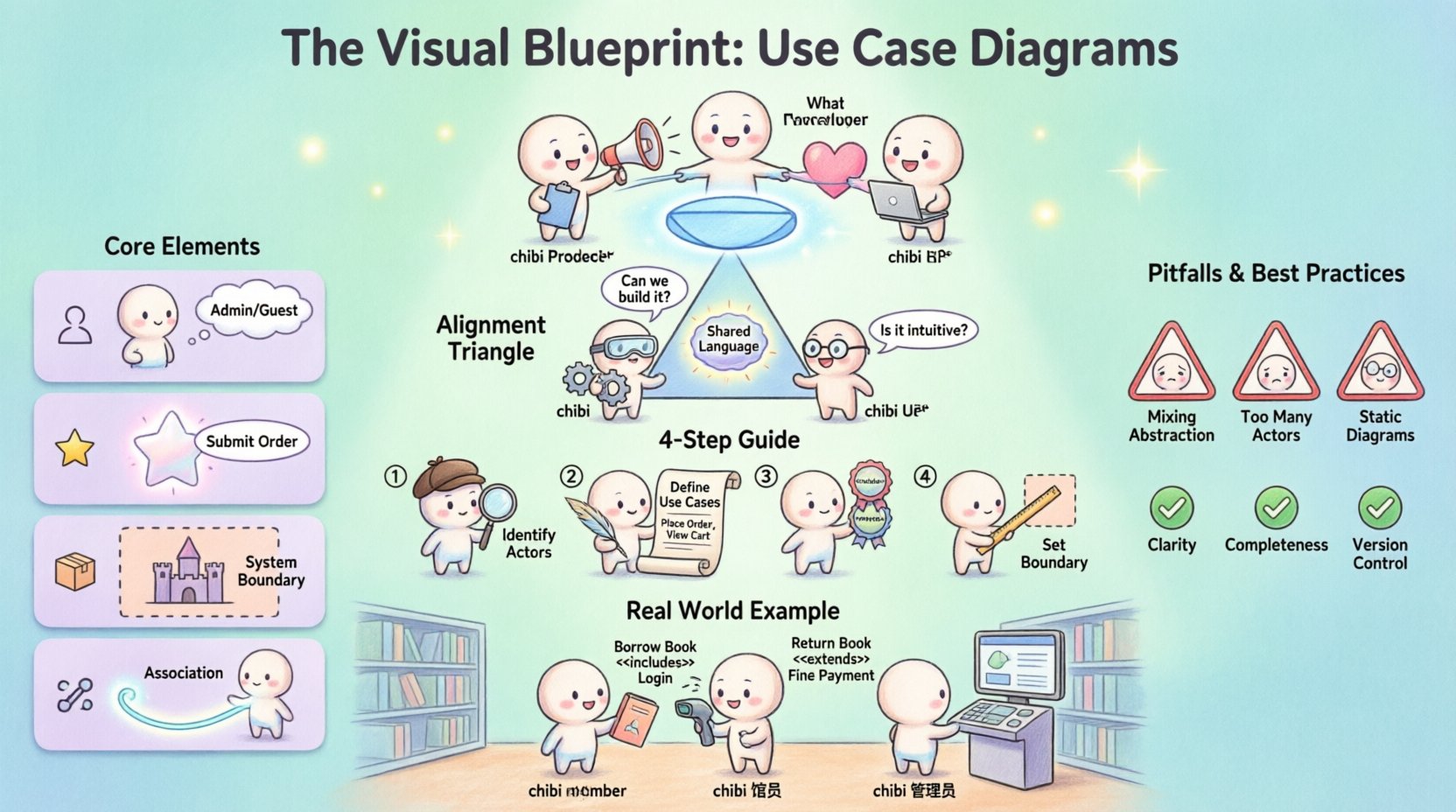

在复杂的开发环境中，沟通不畅是最昂贵的低效。🛑 当产品目标偏离技术现实，且用户需求被忽视时，项目就会停滞。一个用例图不仅仅是一个技术产物；它更是一座沟通的桥梁。 本指南探讨了如何构建可作为共享语言的图表。通过可视化交互，我们减少了歧义，确保每位利益相关者都能看到相同的系统行为。无论您是在定义需求还是验证架构，清晰度都是成功的主要衡量标准。 🧩 理解核心元素 在绘制线条之前，必须先理解图表的术语。用例图是一种统一建模语言（UML）图表。它关注的是系统的什么，而不是系统的如何. 参与者：代表与系统交互的角色或外部实体。它们不代表具体的人，而是代表诸如“管理员”、“访客”或“支付网关”之类的功能。🧑‍💻 用例：系统执行的特定行为或功能。这些是提供给参与者的价值主张。🎯 系统边界： 一个框，用于定义软件的范围。框内是系统，框外是环境。 关联关系： 连接参与者与用例的线条，表示交互关系。 当这些元素被正确界定时，图表就成为业务团队与工程团队之间的契约。 🤝 对齐三角形 有效的图表需要平衡三种不同的视角。如果其中任何一方缺失，蓝图就会失败。 视角 关注问题 图表贡献 产品 这个功能能带来什么价值？ 确保用例与业务目标一致。 技术 我们能否安全且可扩展地构建它？ 验证系统边界和集成点。 用户 这个工作流程是否直观且易于使用？ 确认参与者的目标和交互流程。 设想一个场景：产品经理请求实现“一键购买”功能。🛒 如果没有图表，技术团队可能会构建一个复杂的API集成，从而拖慢流程。用户可能会觉得按钮令人困惑。而一张图表能在编写代码前明确交互流程。

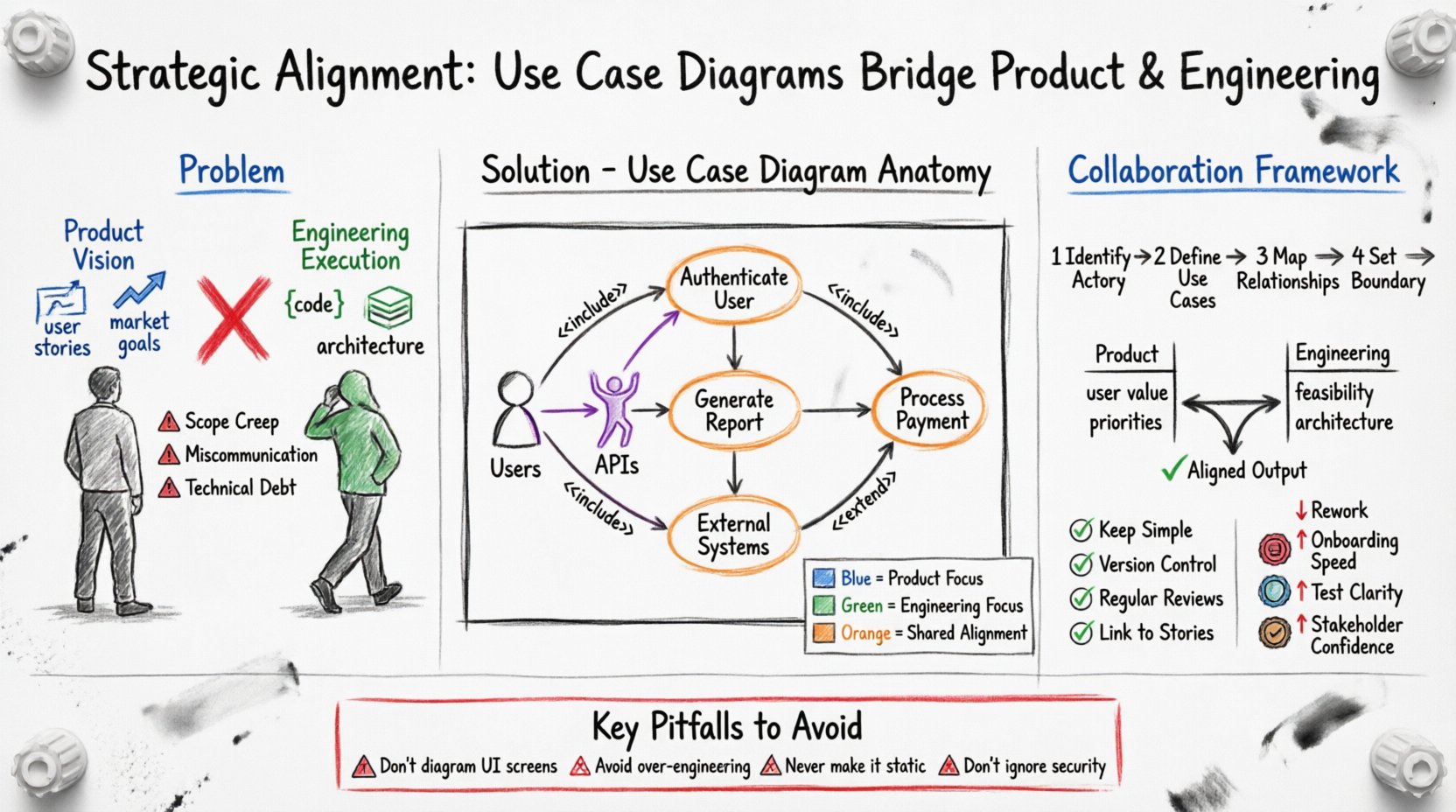

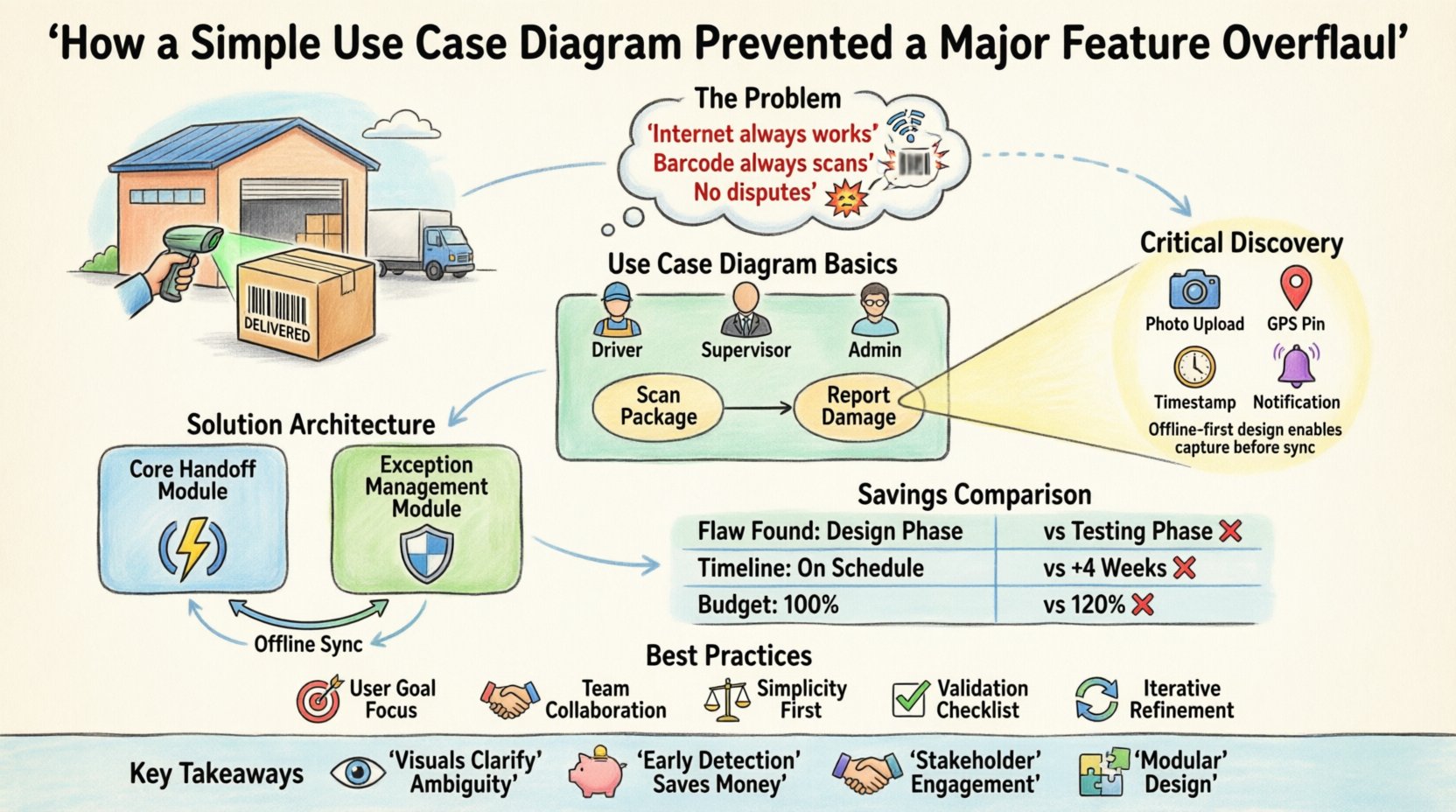

在现代软件开发中，产品战略与工程执行之间的鸿沟往往会导致摩擦。产品团队定义需要构建什么以解决用户问题，而工程团队则确定如何安全高效地构建它。当这两种视角发生偏离时，结果往往是范围蔓延、错过截止日期以及无法交付价值的功能。为了弥合这一差距，组织需要一种视觉化、结构化且精确的通用语言。这就是用例图。📊 本指南探讨了如何利用用例图实现战略对齐。我们将分析这些图表的机制、它们如何促进沟通，以及将其集成到工作流程中的具体步骤。通过采用这种方法，团队可以确保技术架构直接支持预期的业务成果。 理解用例图的结构 🧩 用例图是系统与外部实体之间交互的可视化表示。它关注的是系统的做什么，而不是系统的怎么做。这一区别对于将高层目标与技术实施对齐至关重要。与规定逻辑路径的详细流程图不同，用例图从用户角度概述功能需求。 关键组件包括： 参与者：这些代表与软件交互的用户、外部系统或设备。参与者由其角色定义，而非其具体身份。 用例：这些是系统为参与者提供价值而执行的具体操作或功能。它们通常用椭圆形表示。 系统边界：一个定义系统范围的方框，将内部流程与外部交互区分开来。 关系：连接参与者与用例的线条，表明谁做什么。包含或扩展等附加关系显示用例之间的依赖关系。 当团队将这些元素映射在一起时，他们创建了一份技术利益相关者和非技术利益相关者都能读懂的蓝图。这种共享的视觉辅助工具减少了歧义，并为开发设定了清晰的基线。 产品与工程之间为何会出现不对齐 🤖 不对齐通常源于沟通风格和优先级的差异。产品经理关注用户需求和市场时机，通常以叙述形式描述功能。工程师关注数据结构、延迟和系统稳定性，通常用技术术语描述约束。如果没有桥梁机制，假设就会填补这些空白。 常见的摩擦来源包括： 需求不明确：功能描述模糊会导致不同的解读。 范围蔓延：在流程后期添加功能，而未重新评估系统边界。 技术债务：为解决眼前问题而做出的工程决策，阻碍了未来的产品迭代。 缺乏背景：开发人员可能不理解特定功能背后的业务价值，导致优先级判断错误。 使用用例图能够强制实现清晰性。它要求利益相关者在编写任何代码之前，就就参与者是谁以及系统必须为他们完成什么任务达成一致。这种前期投入可避免后期高昂的返工成本。 用例图在弥合差距中的作用 🔗 这些图表充当产品愿景与工程现实之间的契约。它们将业务目标转化为功能规格。当产品经理描述一个新功能时，图表将其捕获为一

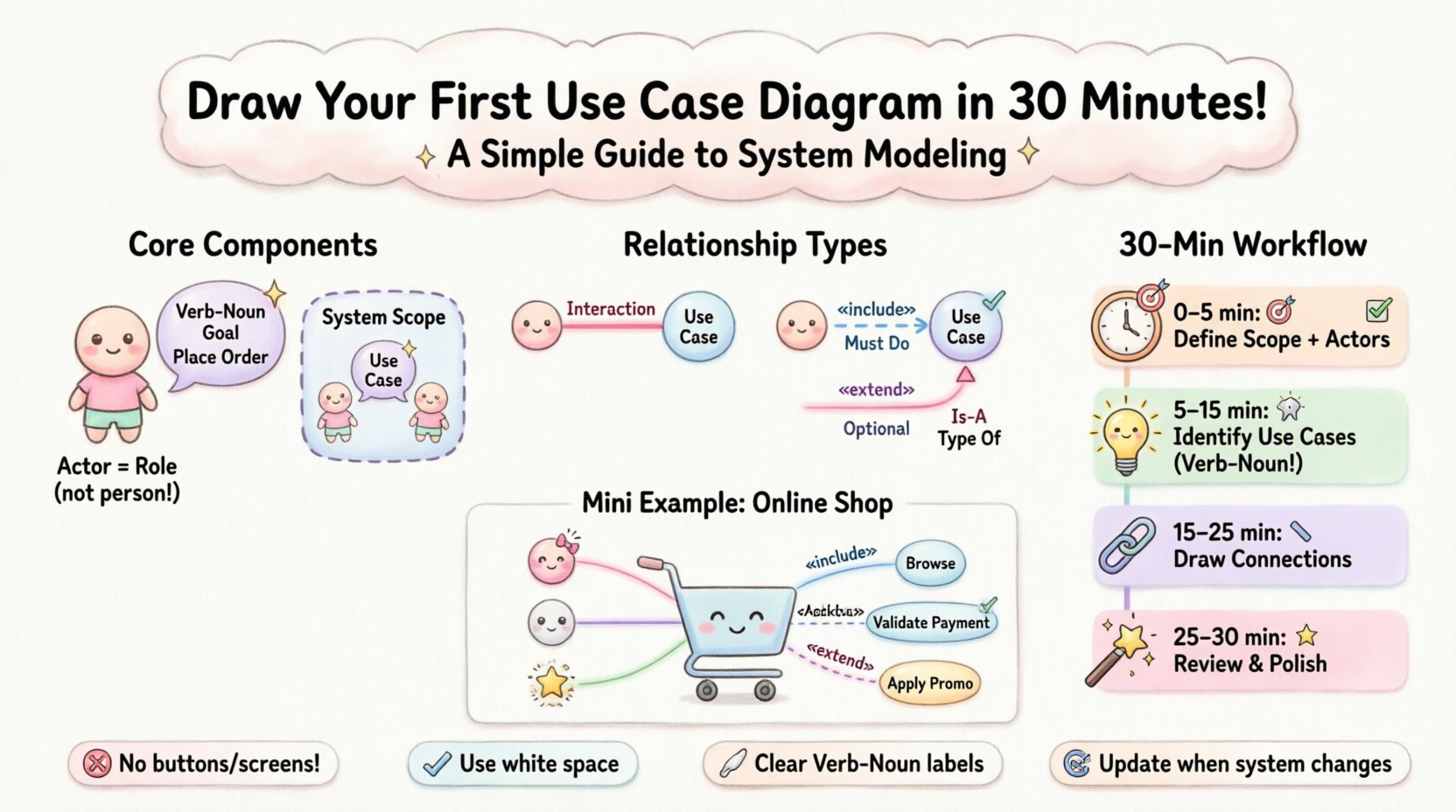

创建系统功能的视觉表示是任何分析师或开发人员的基本技能。用例图提供了用户与系统交互方式的高层次视图。它弥合了技术实现与业务需求之间的差距。本指南将带你高效地完成绘制第一个图表的过程，重点在于清晰性和结构，而非软件功能。 无论你是记录一个新应用程序还是分析现有流程，理解参与者及其目标都是至关重要的。本教程提供了一种结构化的方法来绘制这些交互，而不会陷入复杂界面的困扰。我们将聚焦于核心概念、元素之间的关系以及一个可立即应用的实用工作流程。 🧩 什么是用例图？ 用例图是一种在软件工程和系统分析中使用的视觉模型。它展示了外部实体与系统本身之间的交互。其主要目的是定义系统的功能需求。它回答的问题是：“系统能为用户做什么？” 与详细的流程图或序列图不同，这种图表保持抽象性。它不展示内部逻辑或特定功能内的步骤顺序。相反，它突出显示目标以及实现这些目标的参与者。这种抽象性使其成为与可能不理解技术代码的利益相关者沟通的绝佳工具。 主要优势包括： 范围明确化： 它清晰地定义了系统边界内和边界外的内容。 需求收集： 它有助于识别满足用户需求所需的所有必要功能。 沟通： 它为开发人员、设计师和客户提供了共同的语言。 测试策略： 它可作为创建测试用例以验证系统行为的基准。 🛠️ 图表的核心组成部分 在绘制线条和形状之前，你必须理解基本构件。每个图表都由特定元素组成，当正确连接时，这些元素才能传达意义。缺少组件可能导致需求不明确。 1. 参与者 参与者代表与系统交互的角色。它不一定是某个具体的人，而更像一个职位名称或角色。例如，“管理员”是一个参与者，而不是“约翰·多伊”。 主要参与者： 这些参与者启动用例。他们开始交互以实现其目标。 次要参与者： 这些通常是主系统为完成任务而交互的外部系统或服务。 在视觉上，参与者通常以小人形象表示。然而，符号本身不如标签重要。一致性是可读性的关键。 2. 用例 用例代表系统执行的特定目标或功能。它是一个完整功能单元。如果用户点击按钮来执行某个操作，该操作就是一个用例。 命名：

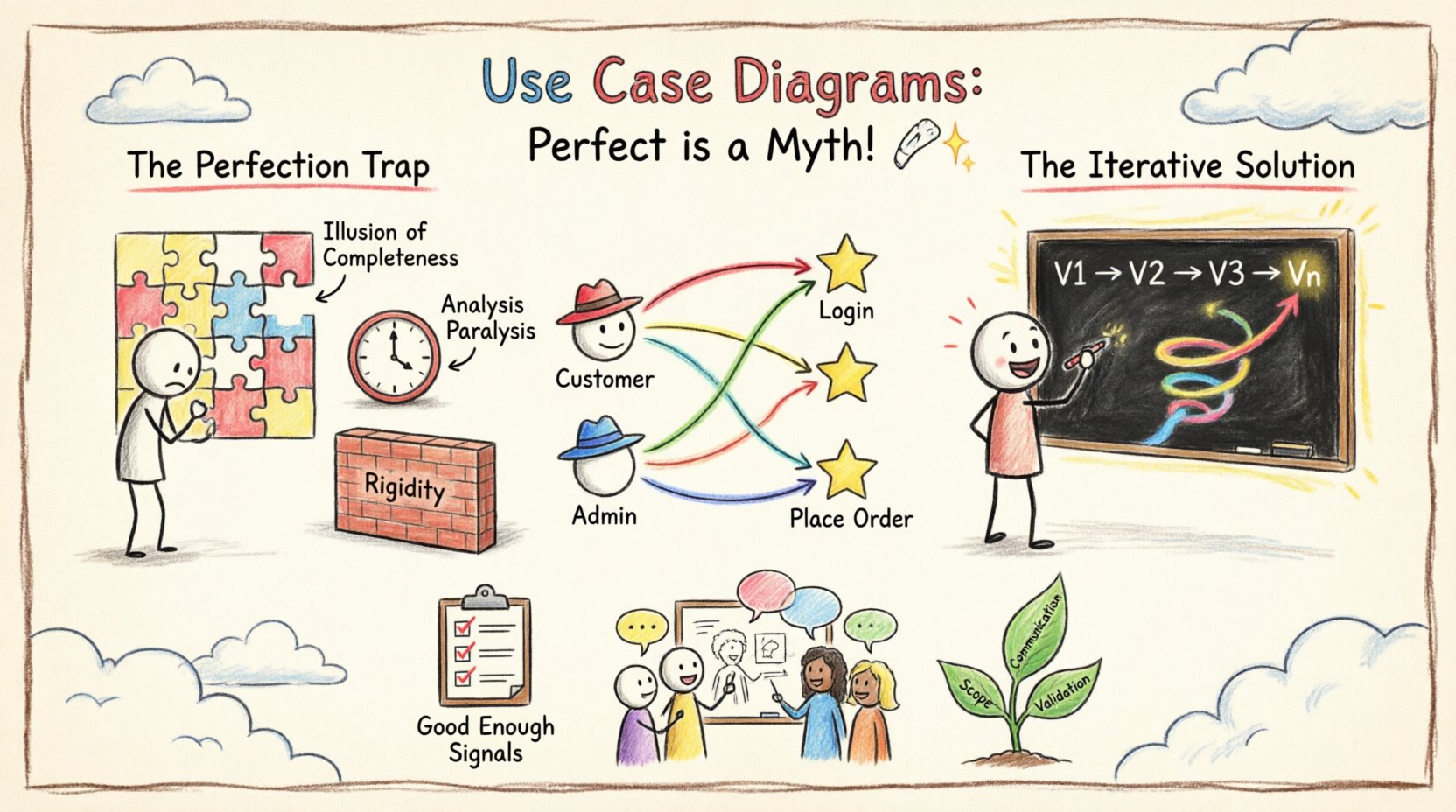

在系统设计的领域中，很少有设计产物会像用例图那样受到如此严格的审视。利益相关者常常带着明确的期望参加建模会议：他们希望获得一张完整、准确且具有决定性的地图。他们在第一行代码编写之前就要求看到“最终版”图表。这种期望会引发一种被称为“完美悖论”的心理陷阱。当你试图为一个复杂且不断演进的系统提供无瑕的呈现时，往往得到的图表在完成的瞬间就已经过时了。🛑 本指南将探讨迭代建模的现实。我们将探讨为何静态的完美图表只是一个幻想，如何构建具有持久性的图表，并提供在时间推移中不断优化图表的实际步骤。通过将思维从静态完成转向动态演进，你可以创造出真正有效服务于开发团队和利益相关者的图表。🔄 理解用例图的核心目的 🎯 在破除完美神话之前，我们必须明确这些图表的初衷。用例图是系统与外部实体之间交互的视觉化表示。它关注的是系统做什么，而不是系统如何实现。这一区分对于管理范围和预期至关重要。 该图表具有三大核心功能： 沟通： 它弥合了技术团队与业务利益相关者之间的鸿沟，为讨论系统行为提供了共同的语言。 范围界定： 它清晰地划分了系统边界内与边界外的内容，明确了项目的边界。 需求验证： 它充当检查清单，确保所识别的目标能够得到系统架构的支持。 当图表被视为永久不变的产物时，它就不再具备沟通工具的功能。它变成了一份静态文档，忽视了人类需求的流动性。需求会变化，利益相关者会遗忘细节，新技术会不断涌现。图表必须反映这些变化。 完美陷阱：为何静态模型会失败 🚫 对“完美”图表的渴望源于对确定性的需求。在软件开发中，不确定性才是唯一的确定性。在初始建模阶段追求完美，会导致一系列切实的问题： 1. 完整性的幻觉 🧩 当团队花费数周时间试图将每一个边缘情况都纳入初始图表时，他们会形成一种虚假的安全感，认为问题已经解决。然而，图表只是抽象。它们无法捕捉用户行为的每一个细微差别或隐藏的业务规则。将初始图表视为唯一真相，会导致实际实现中出现漏洞。 2. 分析瘫痪 ⏳ 团队常常陷入对单个参与者位置或两个特定用例之间关系的争论中。这会拖慢整个项目进度。花费在争论图表美观性或次要关系类型上的时间，都是从创造价值中被抽走的时间。目标是清晰，而非在早期阶段追求过度精确。 3. 面对变化时的僵化 🧱 软件需求是动态变化的。如果将图表视为必须完美履行的合同，那么任何需求变更都要求对模型进行彻底重构。这种对变化的抗拒会减缓适应

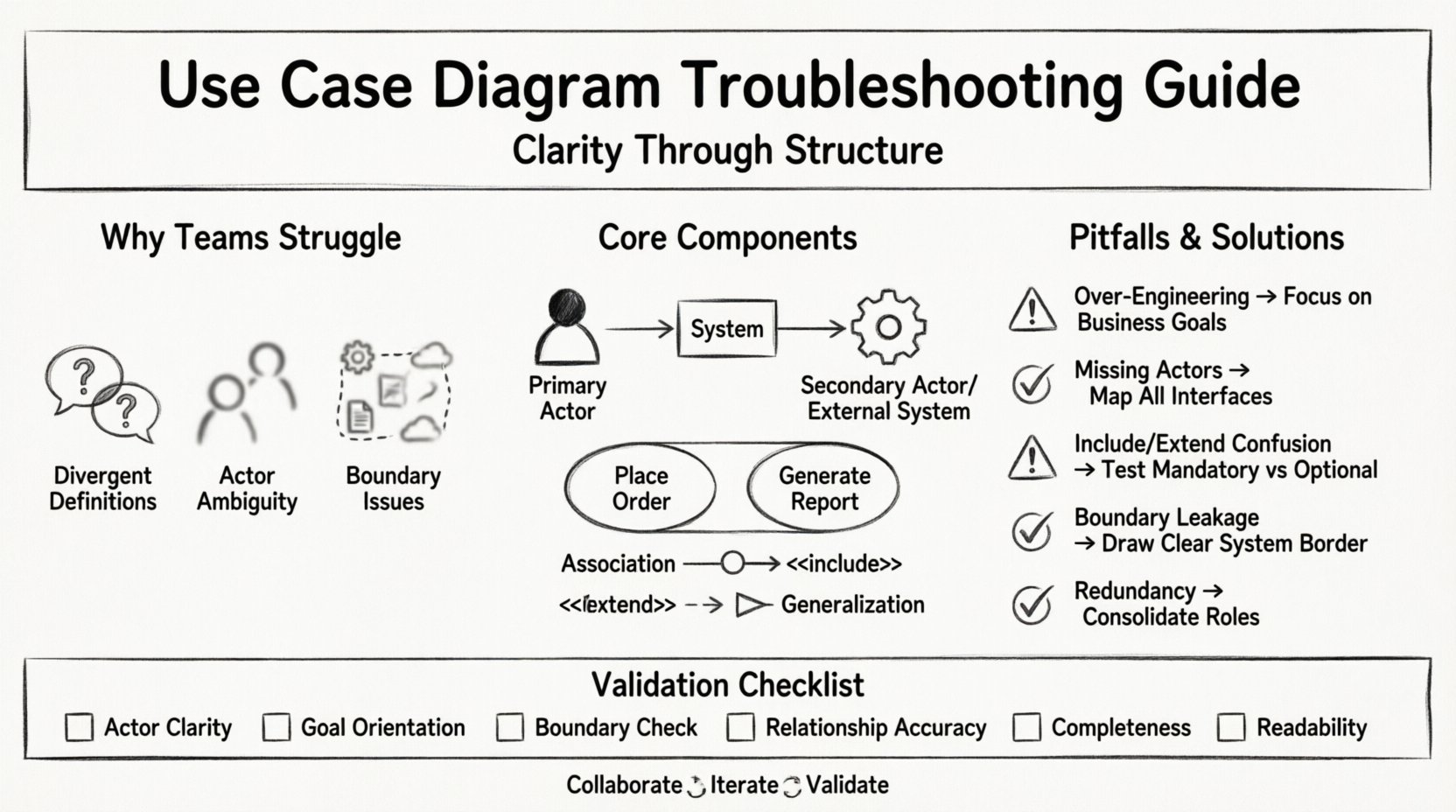

清晰的系统设计是软件开发成功的基础。在众多可用的建模技术中，用例图是捕捉功能需求的主要工具。然而，经验表明，团队在构建这些图表时经常遇到重大障碍。对参与者理解错误、边界模糊以及关系定义不一致，常常导致时间浪费和期望错位。 本指南针对导致困惑的具体痛点。通过理解这些问题的根本原因，团队可以采取结构化的方法来明确范围、改善沟通，并确保图表准确反映系统行为。 🤔 为什么团队在用例图上会遇到困难 困惑很少源于缺乏努力，通常源于概念上的重叠和定义模糊。当利益相关者、业务分析师和开发人员以不同的思维模型来处理图表时，最终产出的成果反而成为争议的来源，而非清晰的指引。 定义不一致：一个人认为的“用例”，另一个人可能视为“界面”或“流程图”。如果没有共同的术语体系，就无法达成一致。 参与者模糊性：区分人类用户、角色和外部系统常常模糊不清。这导致图表要么过于细致，要么过于抽象。 边界问题：确定哪些内容属于系统内部，哪些属于外部，始终是一个挑战。看似简单的功能往往隐藏着复杂的交互。 解决这些问题需要从画框框转向明确意图。目标是创建一个所有人都能理解的视觉契约，无论其技术背景如何。 🧩 深入剖析：核心组件 为了解决困惑，我们必须拆解基本的构建模块。此处的精确性可以防止在开发生命周期后期出现错误。 1. 参与者：谁与系统进行交互？ 参与者代表与系统进行交互的实体。必须牢记，参与者不一定是人类，也可能是另一个系统、设备或计划任务。 主要参与者： 他们发起动作。例如，客户启动购买交易。 次要参与者： 系统调用他们来执行任务。例如，支付网关处理由客户发起的交易。 常见错误：为部门内每一个职位都创建一个参与者。如果两个用户执行完全相同的一组操作，应使用一个通用角色（如“管理员”或“经理”）来表示，而不是“约翰·史密斯”或“简·多伊”。这样可以保持图表的可扩展性。 2. 用例：系统做什么？ 用例代表参与者希望实现的特定目标。它是一个动词-名词短语，例如“下单”或“生成报告”。它描述的是什么，而不是如何. 聚焦于目标： 如果某个步骤是技术实现细节（例如“点击提交按钮”），就不应出现在用例图中。用例应为“提交申请”。 粒度：用例的规模应适中。如果用例过大，可能包含多个不同的目标；如果过小，可能仅是一个单一的屏幕交互。 3. 关系：连接参与者与用例 连接参与者与用例的线条定义了交互关系。有四种主要关系类

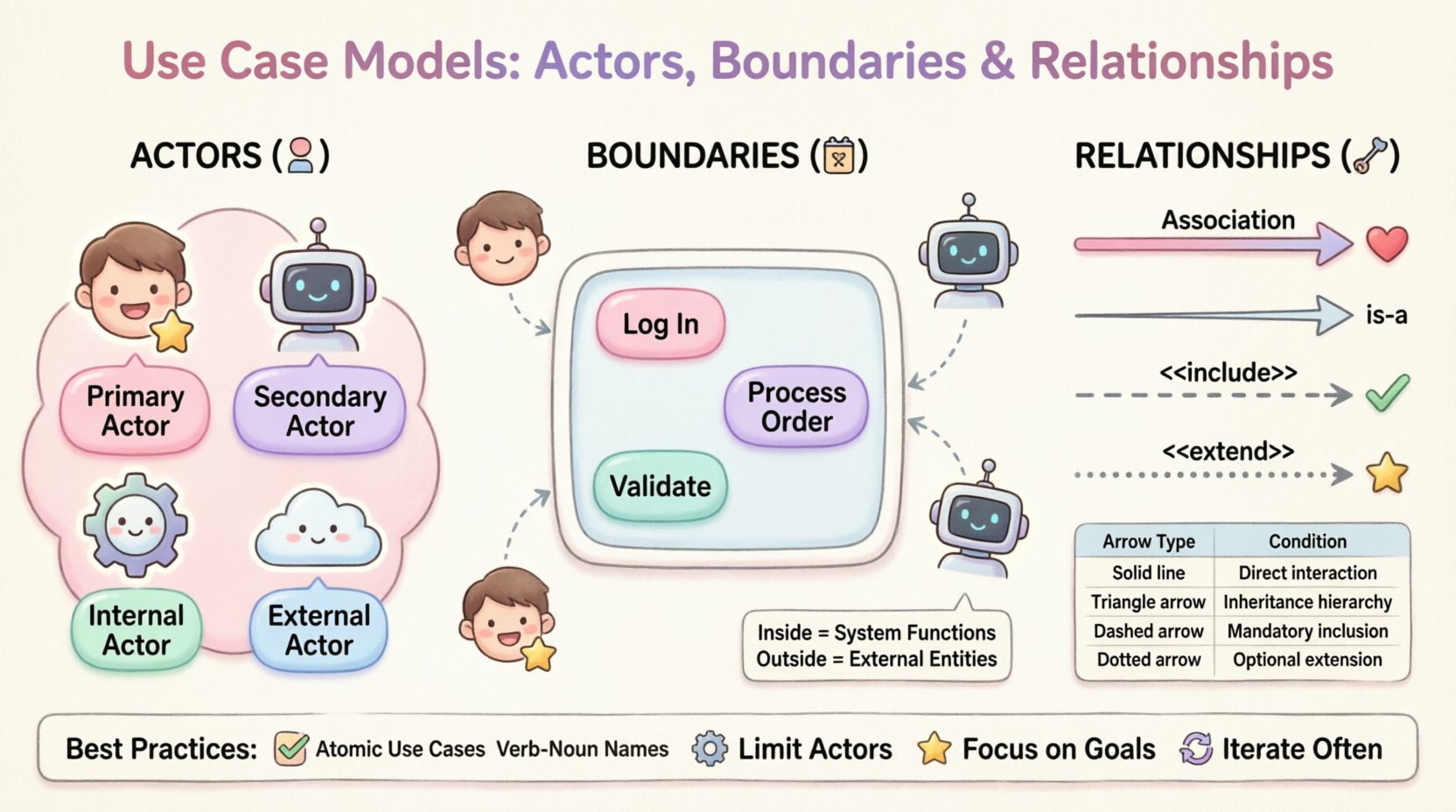

系统建模是软件开发和需求工程中的关键阶段。它提供了一种结构化的方式来可视化用户如何与系统交互，以及系统执行哪些功能。在各种可用的建模技术中，用例图因其简洁性和在捕捉功能需求方面的有效性而脱颖而出。本指南详细分析了用例模型的三个核心组成部分：参与者、边界和关系。通过理解这些元素，团队可以制定更清晰的规范，使技术实现与用户需求保持一致。 有效的建模需要精确性。图表中的模糊性常常导致开发阶段的误解。本文探讨了用例建模的机制，而不依赖于特定工具或专有平台。重点仍放在这些概念的理论和实际应用上。 👥 在系统建模中定义参与者 参与者代表与系统交互的实体所扮演的角色。必须明确的是，参与者不一定是人。虽然人类用户是最常见的例子，但参与者也可以是其他系统、硬件设备，甚至是基于时间的触发器。识别正确的参与者是定义交互范围的第一步。 参与者的类型 参与者通常根据其与系统的关系以及交互程度进行分类。区分这些类型有助于逻辑地组织图表。 主要参与者： 这些是为实现特定目标而发起交互的用户或系统。例如，在一个在线购物系统中，客户是主要参与者，因为他们启动了购买流程。 次要参与者： 这些参与者协助系统执行功能，但不会发起用例。他们通常提供主要流程所需的资料或服务。在购物示例中，支付网关系统充当次要参与者。 内部参与者： 有时被称为系统组件，这些参与者是更广泛架构的一部分，但在所建模的特定系统边界内，它们表现为外部实体。 外部参与者： 这些完全存在于系统边界之外。它们可能是第三方服务、监管机构或人工操作员。 在定义参与者时，最好关注角色 而不是具体的个人。不应将参与者标记为“约翰·多伊”，而应标记为“管理员”。即使人员变动，角色保持一致，从而确保模型在长时间内依然有效。 📦 确立系统边界 系统边界是一个矩形框，用于包围属于所考虑系统的全部用例。它清晰地区分了系统自身所执行的功能与系统控制范围之外的内容。这一视觉提示对于范围管理至关重要。 内部与外部 元素 相对于边界的方位 职责 用例 内部 系统执行的功能 参与者 外部 与系统交互的实体

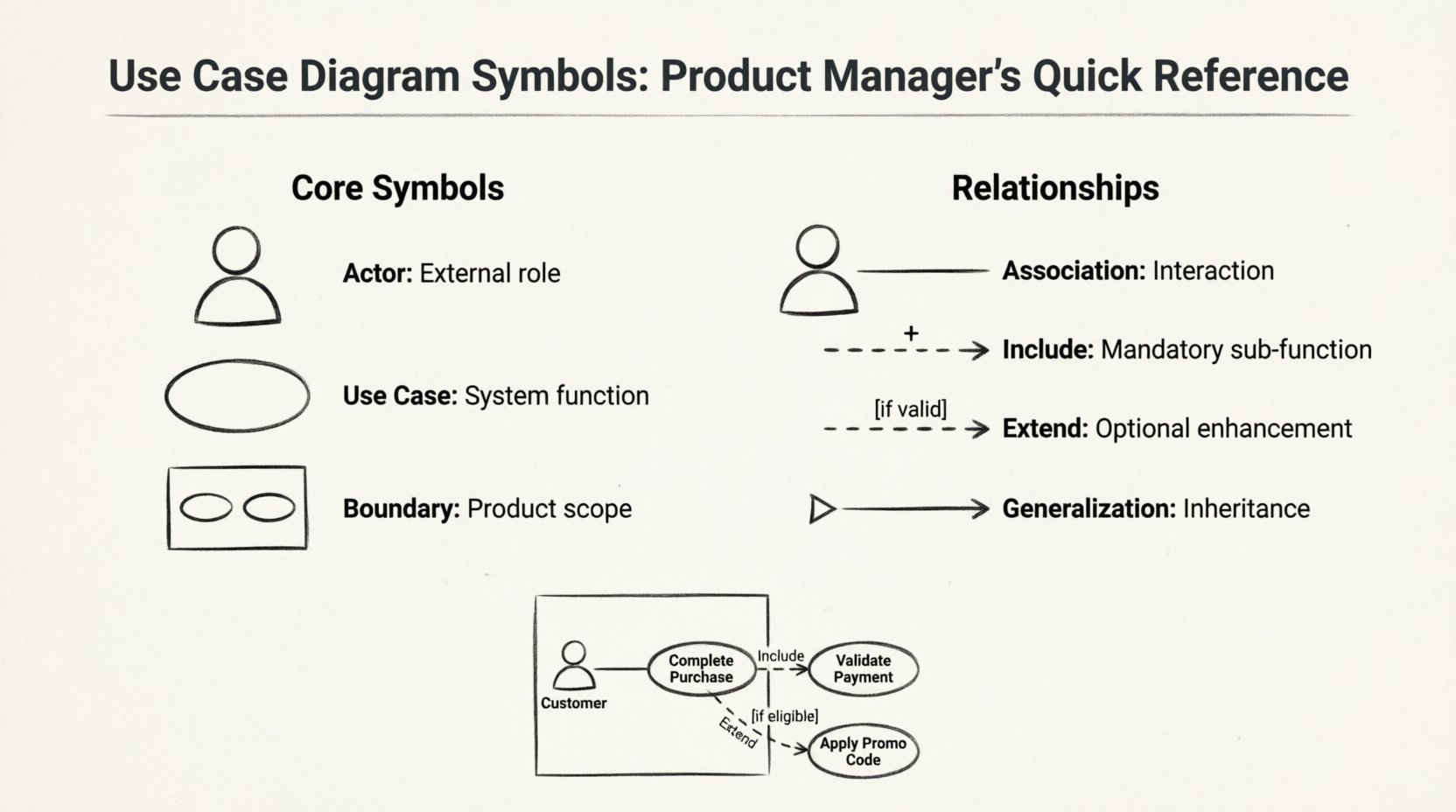

沟通是产品开发的核心。无论你是在定义范围、协调利益相关者，还是指导工程团队，清晰性都至关重要。视觉模型充当了一种通用语言，弥合了技术限制与业务目标之间的差距。在这些工具中，用例图尤为突出，它是从用户视角映射系统功能的基础工具。对产品经理而言，理解这些图表不仅仅是技术素养的问题，更是精确管理需求和范围的关键。 本指南专门针对产品管理场景，解析用例图的符号、关系及其含义。我们将探讨这些视觉元素如何转化为可执行的需求，确保每个功能定义都清晰、可测试，并与用户需求保持一致。让我们来分析驱动有效系统建模的核心组件。 理解用例建模的基础 🧱 用例图可视化用户（或系统）与正在构建的软件之间的交互。它捕捉的是什么系统所做的内容，而不是如何系统是如何实现的。这一区分对产品经理至关重要。它使你能够专注于价值交付和用户目标，而不必陷入实现细节的泥潭。 这些图表有助于： 范围定义：清晰地区分系统内部和外部的内容。 需求收集：识别为满足用户目标所需的所有交互。 沟通：为那些可能不阅读技术规范的利益相关者提供视觉参考。 测试：作为定义测试用例和验收标准的基准。 核心符号：构建模块 🛠️ 每个图表都是由一组特定符号构成的。每个符号都具有关于系统边界和参与者角色的明确含义。以下是您将遇到的主要元素的详细说明。 1. 参与者 👤 参与者代表与系统交互的外部实体所扮演的角色。通常以小人形象表示。在产品管理中，正确地定义参与者是界定范围的第一步。 人类参与者：这些人是真实个体，例如客户、管理员或访客。 系统参与者：这些可以是与您的产品交互的其他软件系统或硬件设备。 时机：参与者发起交互或接收输出。他们是“用例”的来源。 产品经理洞察：避免使用可能变化的具体职位名称来标记参与者。应使用功能角色（例如“注册用户”而非“市场部的约翰”）。这样即使团队结构发生变化，图表依然有效。 2. 用例 🔄 用例是一个椭圆形，代表系统执行的特定功能或目标。从用户的角度来看，它是一个完整的功能单元。 命名规范： 使用动词+名词的结构（例如：“处理付款”、“生成报告”）。 粒度： 保持用例的原子性。如果一个功能可以进一步拆分，需考虑它是否能作为一个独立的目标单独存在。 价值：
