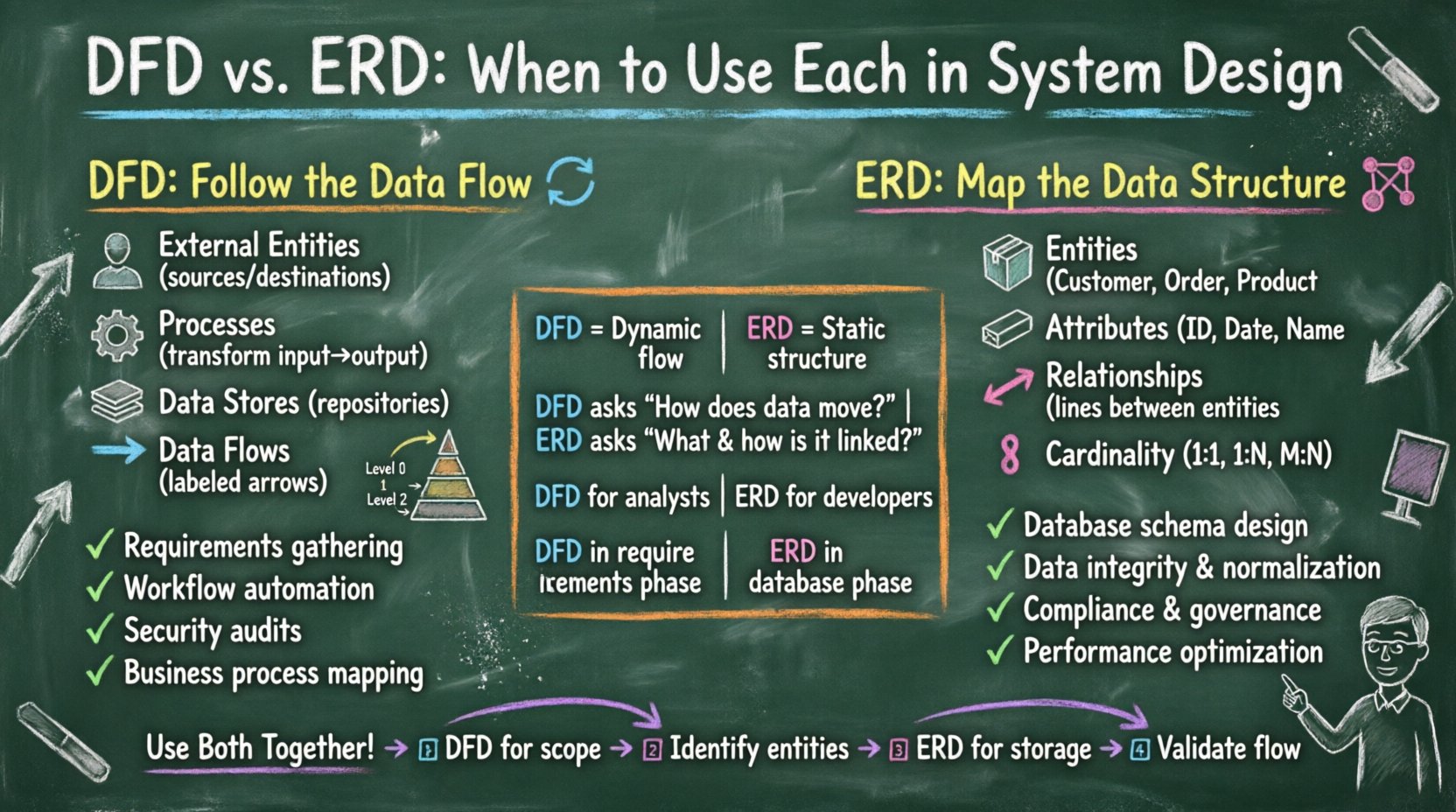

设计一个复杂的软件系统需要清晰地了解数据的流动方式以及数据的存储位置。如果没有结构化的方法，系统架构可能会变得脆弱、难以维护，并容易出现逻辑错误。在系统工程中，两种最基础的建模技术是数据流图（DFD）和实体关系图（ERD）。尽管两者都具有可视化的关键功能，但它们关注的是系统中根本不同的方面。 理解这两种模型之间的区别不仅仅是一种学术练习；对于系统架构师、业务分析师和开发人员来说，这是实际的必要需求。在开发的错误阶段使用错误的模型，可能导致沟通误解、数据库效率低下或业务逻辑断裂。本指南探讨了每种图表类型的细微差别、其特定组成部分，以及在何种战略场景下一种模型应优先于另一种。 理解数据流图（DFD） 🔄 数据流图关注的是数据在系统中的流动。它可视化信息如何被处理、转换和存储。DFD不涉及物理实现细节或过程的时间安排，而是提供信息逻辑流动的高层次视图。 DFD的核心组成部分 外部实体： 这些代表系统边界之外的数据源或目的地。它们可以是用户、其他系统或组织。它们发起或接收数据，但在本特定模型的上下文中不对其进行处理。 处理过程： 以圆角矩形表示，这些是将输入数据转换为输出数据的活动。一个处理过程会改变通过它的信息的状态或形式。每个处理过程都必须至少有一个输入和一个输出，这一点至关重要。 数据存储： 这些是用于后续使用的数据存储库。在DFD中，它们代表文件、数据库或归档。它们并不暗示特定技术，而只是表示持久存储的存在。 数据流： 以箭头表示，这些显示了数据移动的方向。每个数据流都应标注正在传输的数据包名称。数据流连接实体、处理过程和存储。 抽象层次 DFD通常以分层方式创建，以管理复杂性： 上下文图（第0层）： 这是最高层次的视图。它将整个系统视为一个单一的处理过程，并标识出所有与之交互的外部实体。它清晰地定义了系统的边界。 第1层图： 它将上下文图中的单一过程分解为多个主要子过程。它更详细地展示了系统如何内部处理数据，而不会陷入逻辑细节中。 第2层及更高层： 这些图将第1层中的特定过程进一步分解为更详细的层次。这一层级通常用于复杂模块，其中需要对特定的数据转换进行严格定义。 何时应用DFD DFD在需求收集和功能设计阶段最为有效。它们帮助利益相关者在不被技术限制干扰的情况下，可视化系统的运行行为。它们特别适用于： 识别缺失的数据需求。 向非技术利益相关者传达业务流程。 定

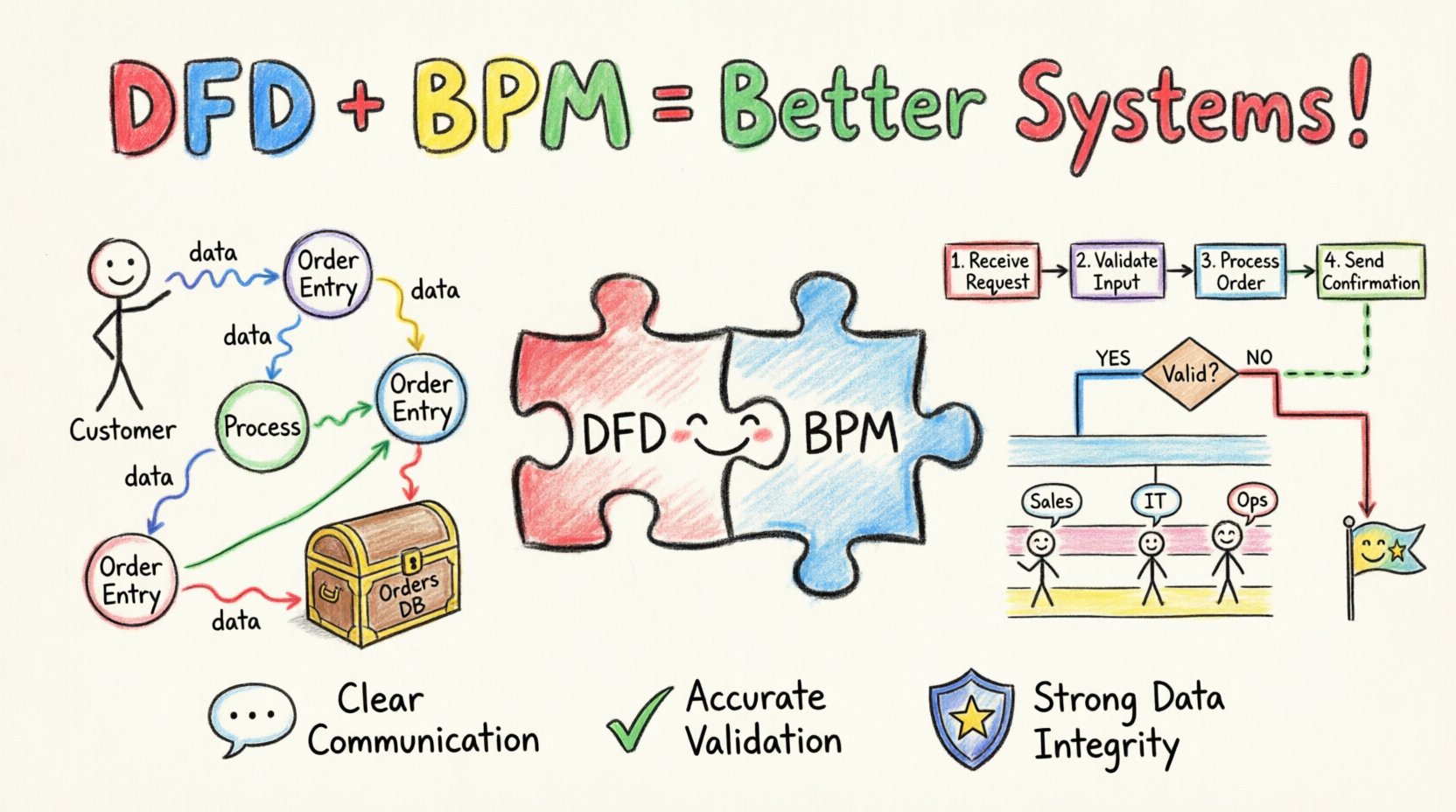

在系统分析的复杂领域中，清晰性就是货币。分析师常常面临一个挑战：同时捕捉业务如何运作以及数据如何在这一运作过程中流动。然而，这两个方面常常被当作独立的孤岛来处理。然而，最稳健的系统设计往往是在将数据流与工作流相结合时产生的。本指南探讨了数据流图（DFD）与业务流程映射（BPM）如何协同工作，以全面呈现信息系统的视图。 通过整合这两种建模技术，组织能够更深入地理解其运营现实。这种协同作用减少了模糊性，提升了利益相关者之间的沟通效率，并确保技术解决方案能够真正支持实际的业务需求。让我们深入探讨这种组合的运作机制，以及它如何强化分析阶段。 理解数据流图（DFD）📊 数据流图是一种图形化表示，用于展示数据在信息系统中的流动过程。与展示组件如何连接的结构图不同，DFD专注于数据本身发生了什么变化。它回答了以下问题：数据从哪里来，如何被转换，流向何处，以及存储在哪里？ DFD是结构化分析中的基础工具。它将复杂的系统分解为可管理的详细层次。这种分层方法使分析师能够在不忽视整体背景的情况下，聚焦于特定区域。 DFD的核心组成部分 每个有效的DFD都依赖于四个基本要素。理解这些要素对于准确建模至关重要。 外部实体： 这些是系统边界之外的数据来源或目的地。它们与系统交互，但不受系统控制。例如客户、供应商或监管机构。 处理过程： 用圆圈或圆角矩形表示，处理过程将输入数据转换为输出数据。它们描述了对信息执行的逻辑或工作。 数据存储： 这些表示数据被保存以供后续使用的地点。它们可以是物理数据库、文件，甚至是手动档案系统。 数据流： 箭头表示实体、处理过程和存储之间数据的流动。每条数据流都必须有一个有意义的名称，用以描述所传输的信息。 DFD的详细层次 为了管理复杂性，DFD通常分为三个不同的层次： 上下文图： 最高层次的视图。它将整个系统表示为一个单一的处理过程，并展示其与外部实体的交互。它定义了系统的边界。 0级图： 也称为分解图。它将主过程分解为若干主要子过程。它展示了这些子过程如何与数据存储和实体进行交互。 1级及以下： 这些图进一步将0级中的特定子过程分解为更细粒度的步骤。这一层次适用于详细描述特定功能，而不会使整个系统视图过于复杂。 定义业务流程映射（BPM）🗺️ 虽然DFD关注的是数据，但业务流程映射（BPM）关注的是活动与工作流程。BPM可视化实现特定业务成果所采取的步骤序列

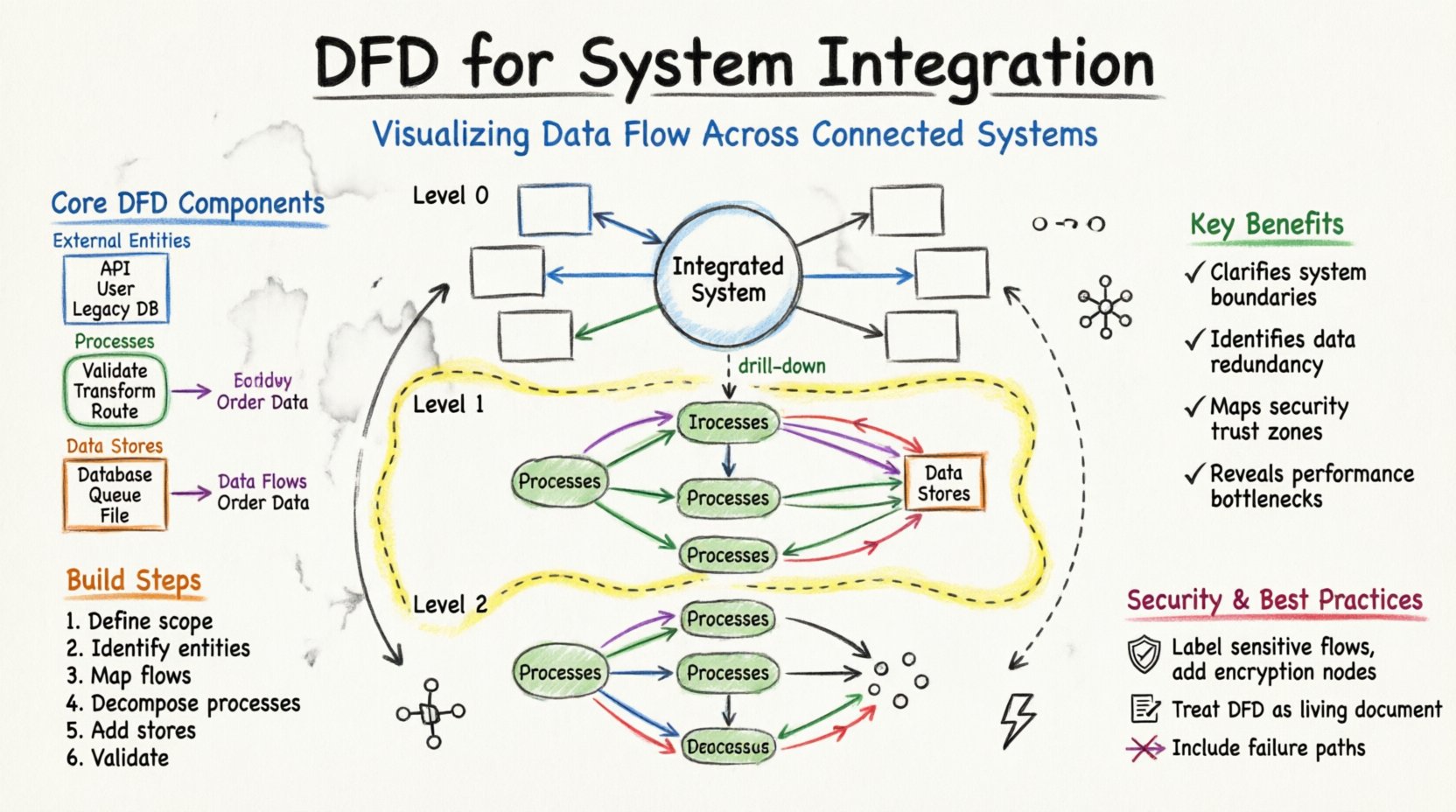

系统集成是现代数字基础设施的支柱。它将不同的应用程序、数据库和服务连接起来，使其作为一个整体协同工作。然而，这些系统之间数据流动的复杂性可能迅速变得难以理解。这时，数据流图（DFD）就变得至关重要。DFD提供了一种可视化方式，展示数据在系统中的流动路径，突出显示输入、处理、存储和输出。在系统集成中应用DFD，可以作为理解数据血缘关系和依赖性的蓝图。 如果没有清晰的蓝图，集成项目可能会面临数据不一致、安全漏洞和性能瓶颈的风险。通过可视化跨多个组件的数据流动，架构师和工程师可以在问题演变为关键故障之前识别出漏洞。本指南探讨了在集成复杂系统背景下，专门使用DFD的方法论。 理解数据流图的核心组成部分 📊 在深入探讨集成细节之前，必须理解DFD的基本构成要素。这些元素无论系统复杂程度如何，都保持一致。 外部实体： 这些代表系统边界之外的数据源或目标。在集成中，这可能是一个遗留数据库、第三方API，或发起请求的人类用户。 处理过程： 这些是转换数据的操作。它们接收输入，对其进行处理，然后生成输出。在集成场景中，一个处理过程可能涉及数据转换、验证或路由逻辑。 数据存储： 这些表示数据静止存放的位置。包括关系型表、文件系统或消息队列。数据存储是被动的；它们不会主动发起操作，而是用于保存待检索的信息。 数据流： 这些是表示数据移动的箭头。它们显示数据传输的方向和名称。每个数据流都必须有明确的源和目标。 结构与流程之间的区别 区分DFD与流程图非常重要。流程图关注的是控制流和决策逻辑（如if/else路径）。而DFD则严格聚焦于数据的流动。在系统集成中，数据完整性往往比具体采取的决策路径更为关键。因此，DFD是映射数据转换管道的首选工具。 DFD在复杂集成架构中的作用 🔗 当多个系统需要通信时，架构通常呈现出网状结构。如果没有中心化的可视化，连接关系可能变得错综复杂。DFD通过分层展示信息，有助于理清这种复杂性。 明确边界： 集成通常涉及第三方系统。DFD能清晰地标明哪些部分在组织的控制范围内，哪些是外部的。 识别冗余： 可视化数据流有助于发现多个系统独立创建相同数据的情况。这种重复会增加存储成本，并引发同步问题。 安全映射： 通过绘制数据流，团队可以识别敏感数据跨越边界的位置。这对于遵守GDPR或HIPAA等法规至关重要。 性能分析： 性能瓶颈通常出现在特定的数据存储或处理环节。

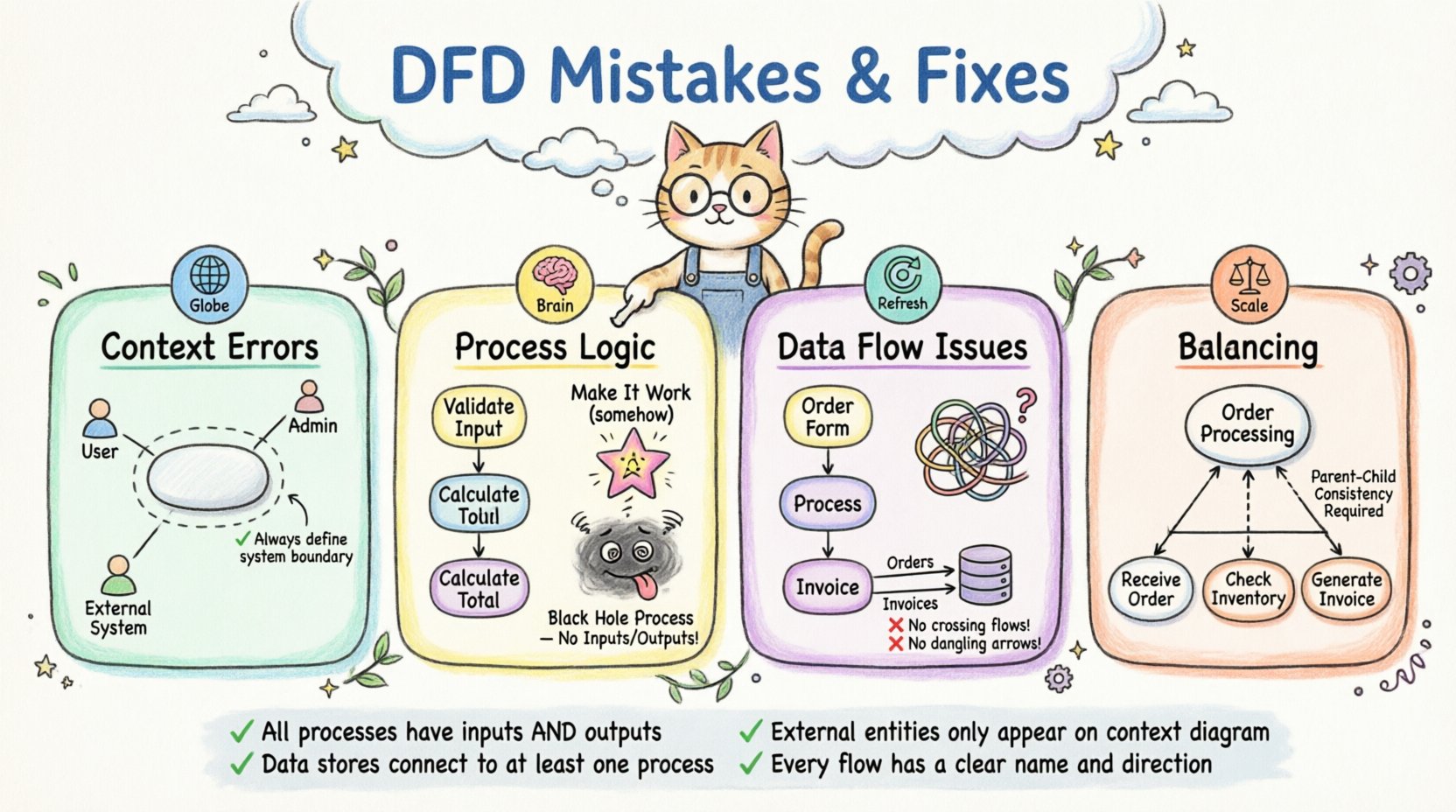

创建数据流图（DFD）是理解信息如何在系统中流动的关键步骤。这些图表为开发人员、利益相关者和分析师提供了蓝图。然而，一个构建不当的模型可能导致混淆、开发错误和系统故障。当数据流被错误地表示时，整个应用程序的逻辑就会受到质疑。本指南探讨了DFD中常见的错误，并提供了权威的策略来纠正它们。 许多团队急于完成建模阶段，认为视觉表示不如代码重要。这种做法是错误的。DFD在编写任何代码之前就定义了逻辑。如果图表有缺陷，基于它的软件将继承这些结构性弱点。我们将分析破坏模型完整性的具体错误类别，并提供明确的解决方案路径。 1. 上下文图失败 🌍 上下文图是系统的最高层次视图。它将整个系统表示为一个单一过程，并展示系统如何与外部世界交互。这里的错误会为后续所有层级奠定不良基础。 遗漏外部实体 外部实体代表与你的系统交互的用户、其他系统或组织。一个常见错误是遗漏关键实体。如果你忘记了某个用户群体或外部API，需求就是不完整的。 影响：开发过程中会遗漏关键功能。 纠正方法：进行利益相关者访谈，以识别所有数据源和数据汇。 检查清单：在绘制圆圈之前，列出所有与系统交互的参与者。 边界不清晰 系统边界必须明确界定。有时，本应在系统内部的流程被画在外部，反之亦然。这会导致责任归属不明确。 影响：开发人员可能会在预期范围之外构建功能。 纠正方法：确保上下文圆圈内的所有流程都属于系统。所有圈外的实体都是外部的。 检查清单：问自己：“这个流程是在我们的软件内部运行，还是在外部？” 2. 流程命名与逻辑错误 🧠 流程转换数据。它们是图表中的主动组件。错误地命名和定义这些流程是破坏性最大的错误之一。 动词-名词规则违反 流程名称应遵循动词-名词结构。像“Sales”这样的名称是名词。像“Calculate Sales”这样的名称是动词-名词短语。这种区分明确了正在执行的动作。 影响：模糊的需求会导致不一致的实现。 纠正方法：检查每个流程标签。它是否描述了对数据的操作？ 检查清单：如果名称是一个单独的名词，请添加一个动词。 魔法过程 魔法过程是指具有输入但无输出，或具有输出但无输入的过程。它从无到有地创建数据，或消耗数据却不返回结果。 影响：数据完整性受到破坏。系统逻辑无法执行。 修正：每个过程必须至少有一个输入和一个输出。
