理解數據如何在複雜系統中流動，對任何參與設計、分析或管理的人來說都至關重要。無論你是正在開發新應用程式、優化業務流程，還是僅僅試圖理解某項服務的工作原理，可視化資訊流動都是第一步。這正是資料流程圖（DFD）發揮作用的地方。它是一種強大的工具，能夠呈現資料的移動方式，而不會陷入技術程式碼或複雜邏輯的泥潭。 本指南全面介紹了DFD，專為希望在無混淆的情況下掌握概念的初學者設計。我們將探討DFD究竟是什麼、使其運作的核心組件、不同層次的細節，以及維持圖表準確性的規則。在本文結束時，你將具備一個清晰的心智模型，能夠有效地可視化系統。 資料流程圖到底是什么？🤔 資料流程圖是資訊系統中資料流動的圖形化表示。與專注於流程邏輯與決策步驟的流程圖不同，DFD專注於資料本身。它顯示資料的來源、去向，以及在移動過程中如何變化。 把它想像成高速公路系統的地圖。你不需要關心車輛的具體機械結構（那就像程式碼）；你關心的是道路、入口、出口和目的地。DFD對資訊也做同樣的事。 為什麼要使用DFD？🚀 採用這種可視化技術有幾個令人信服的原因： 清晰性：它能將複雜系統簡化為易於理解的視覺圖像。 溝通：它能彌合技術團隊與非技術利益相關者之間的溝通鴻溝。 分析：它有助於識別瓶頸、遺漏的資料或重複的流程。 文件記錄：它作為系統運作方式的動態記錄。 當每個人看著同一張圖表時，誤解的空間就變小了。它確保業務邏輯與技術實現保持一致。 DFD的四個核心組件 🧱 每個資料流程圖都是由四個基本符號構成的。雖然存在不同的符號風格，但其背後的邏輯始終一致。在繪製任何內容之前，理解這些基本構件至關重要。 1. 外部實體（來源與目的地） 🌍 外部實體代表與你正在繪製的系統互動的人、組織或其他系統。它們是提供輸入或接收輸出的「外部人員」，位於你系統邊界之外。 範例： 客戶、供應商、銀行、政府機構，或外部API。 符號表示： 通常以矩形或正方形表示。 關鍵規則： 實體在圖表中不儲存資料；它們僅負責傳送或接收資料。 2. 處理過程（轉換） ⚙️ 處理過程是將輸入資料轉換為輸出資料的動作。這就是「工作」發生的地方。一個處理過程接收輸入，對其進行處理，並產生輸出。 範例：

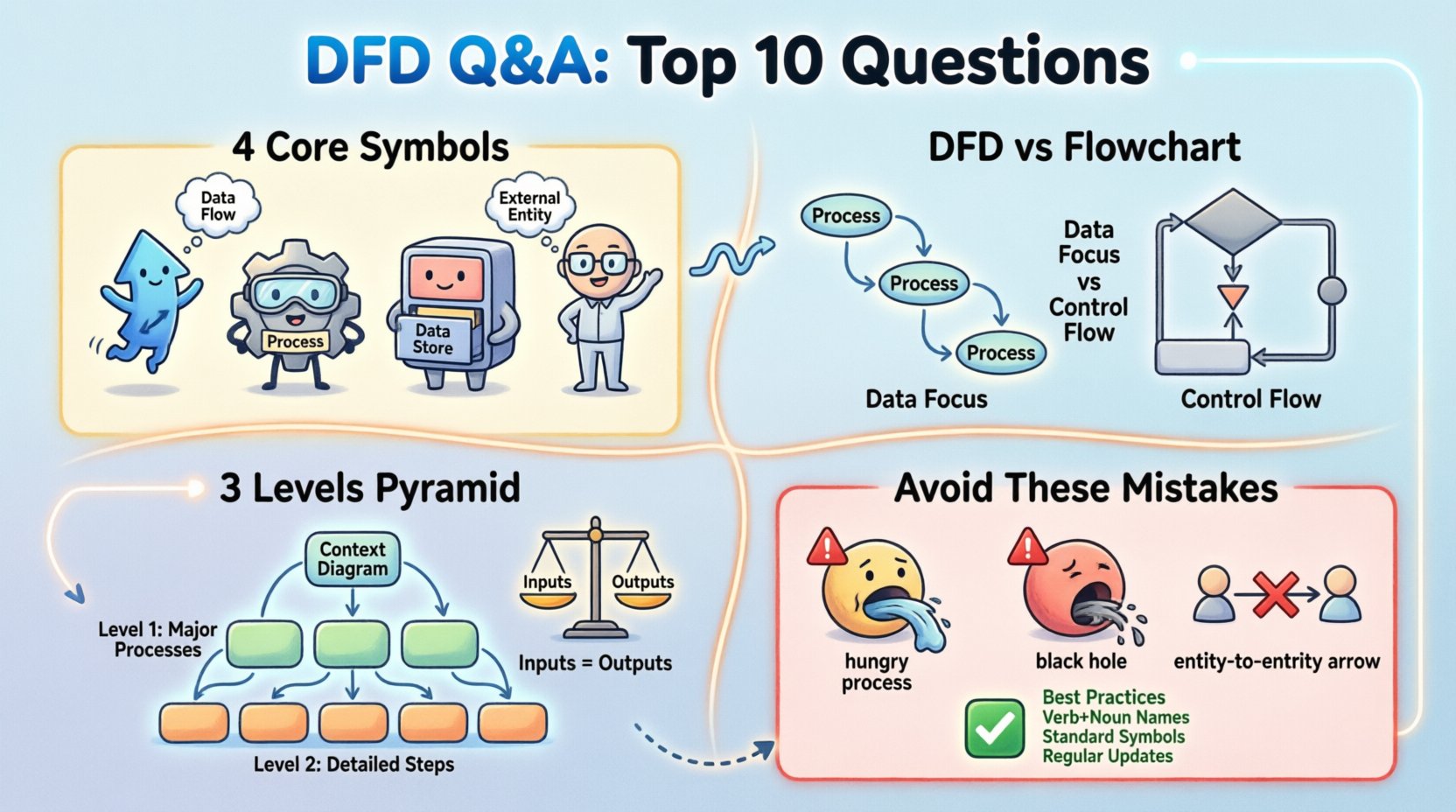

進入系統分析領域會帶來一連串全新的概念、術語和圖表。在這些之中，資料流程圖（DFD）是用來視覺化資訊如何在系統中流動的基石。它能清楚呈現流程、資料儲存與外部互動，而不會陷入技術實作細節。然而，對於剛入門的分析師而言，理解其中的細節可能具有挑戰性。本指南針對初學 DFD 的分析師最常提出的十個問題進行解答。我們將探討定義、差異與最佳實務，以確保您的圖表能有效與利害關係人及開發人員溝通。 1. 資料流程圖到底是什么？ 🌐 資料流程圖是一種以圖形方式呈現資料在資訊系統中流動的圖表。與描述操作順序或控制流程的流程圖不同，DFD 專注於資料的移動。它回答了這樣的問題：「資料從哪裡來？會去哪裡？在過程中如何變化？」這種抽象化讓利害關係人能夠理解系統的邏輯需求，而無需了解所使用的程式語言或資料庫結構。 主要特徵包括： 邏輯焦點： 它描述系統的功能，而非實際的物理建構方式。 輸入與輸出： 每個流程都必須至少有一個輸入與一個輸出。 資料持久性： 它區分資料在移動中與靜止中的狀態。 邊界定義： 它明確區分系統與外部世界。 理解這項區別至關重要。當分析師建立 DFD 時，其實是在繪製商業邏輯的地圖。這張地圖成為商業需求與技術規格之間的橋樑，確保在撰寫任何程式碼之前，所有相關人員都對資料的流動路徑達成共識。 2. DFD 與流程圖有何不同？ 🔄 這是一個常見的混淆點。雖然兩者都使用形狀與箭頭，但其目的根本不同。流程圖用來呈現程式的控制流程或程序步驟。它顯示決策點（是/否）、迴圈與精確的步驟順序。這類細節通常過於繁複，不適合高階系統分析。 相反地，DFD 抽象掉了控制邏輯。它不會顯示迴圈或決策分支，而是呈現資料的轉換過程。如果你正在設計資料庫，流程圖可能顯示查詢邏輯，而 DFD 則會顯示資料從使用者表單流入資料庫表格的過程。 需要記住的主要差異：

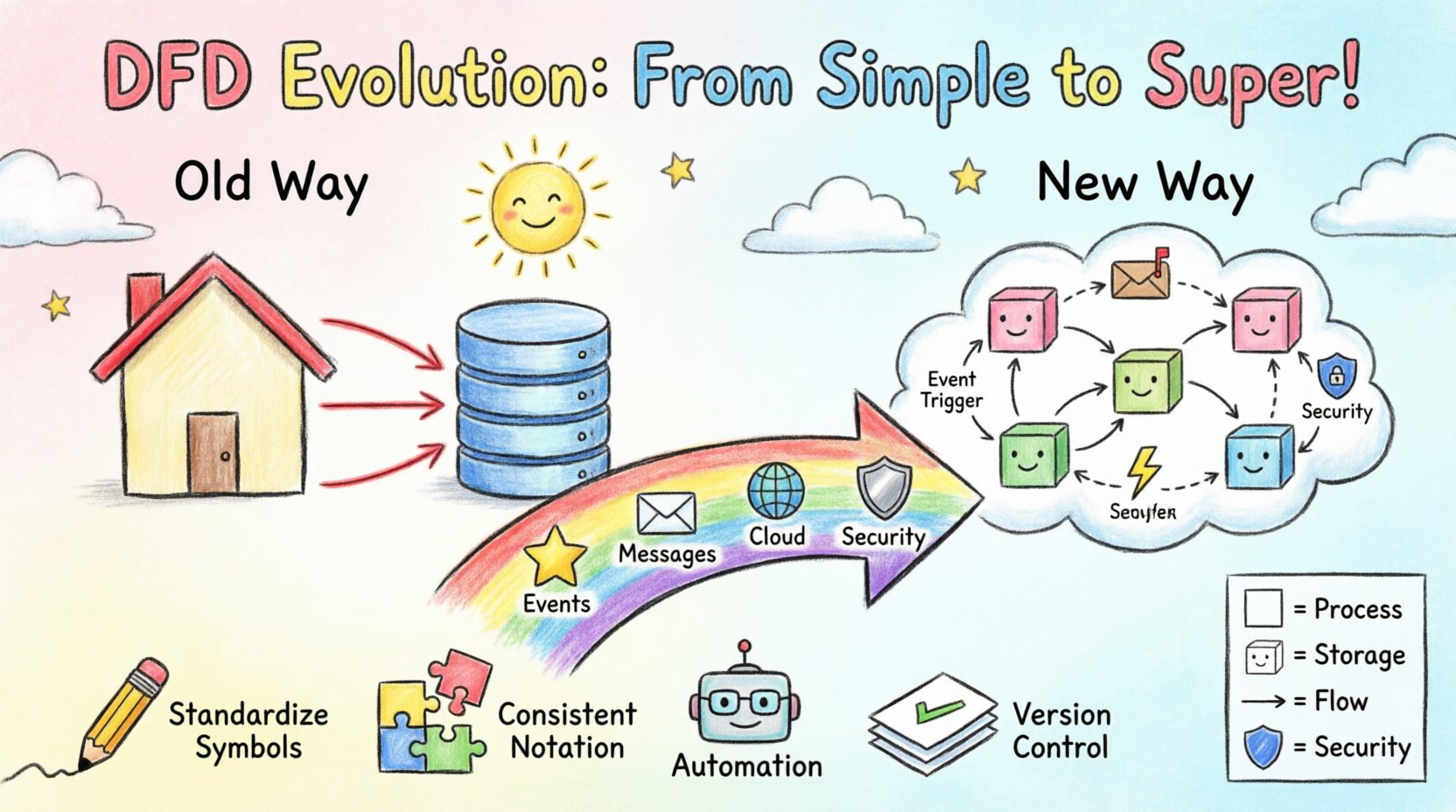

系統分析長期依賴視覺化表示來傳達複雜邏輯。資料流程圖（DFD）仍是此實務的基石。然而，軟體架構的環境已發生劇烈變化。我們已從單一應用程式轉向分散式微服務，從本地資料庫轉向雲端原生儲存，從同步請求轉向非同步事件串流。傳統的DFD原本是為較簡單、線性的流程設計，如今在這些環境中面臨新的挑戰。本指南探討此方法論如何演進以保持相關性，確保精確建模而不致過時。🛠️ 資料流程建模的基礎 🏗️ 在探討演進之前，有必要先建立基準。標準的DFD用以呈現資訊在系統中的流動。它專注於系統做什麼，而非系統如何執行。此區別將流程建模與結構設計區分開來。核心元件在各代之間保持一致： 外部實體：系統邊界外的資料來源或目的地。這些可能是使用者、其他系統或硬體裝置。 流程：將輸入資料轉換為輸出資料的轉換。這些代表商業邏輯或運算步驟。 資料儲存：資訊在流程之間暫存的位置。包括資料庫、檔案或佇列。 資料流：實體、流程與儲存之間的資料移動。箭頭表示方向。 在傳統脈絡中，這些圖表是階層式的。情境圖提供高階視圖（第0層），再細分為詳細的第1層與第2層圖表。當系統有明確的起點與終點，且資料能預期地從輸入流向輸出時，這種方式運作良好。然而，現代系統通常缺乏單一入口點或明確的出口。資料持續不斷地進入與離開，經常是即時進行。🔄 為何傳統DFD在現代架構中舉步維艱 🧩 從單一應用轉向分散式系統，為靜態建模帶來摩擦。在單一應用中，資料庫交易可能觸發一系列立即完成的函式呼叫。DFD可以畫出從資料庫到流程再到輸出的直線。但在微服務環境中，情況要複雜得多。 1. 非同步通訊 現代系統經常依賴訊息代理與佇列。請求被接收後儲存在佇列中，再由工作程式稍後處理。傳統DFD難以表現時間。它暗示資料是立即流動的。靜態箭頭不易傳達資料可能在緩衝區停留數小時，直到下一個流程啟動。這導致系統行為分析出現模糊性。 2. 無狀態與擴展性 雲端架構經常使用會啟用與關閉的無狀態容器。DFD通常暗示流程是永久存在的。當流程是暫時性的，圖表必須明確指出狀態存放的位置（資料儲存）與邏輯所在的位置（運算）。若圖表未區分兩者，開發人員可能錯誤地認為狀態是儲存在流程本身，進而導致錯誤。 3. 安全與合規邊界 舊有模型經常將資料儲存視為通用方塊。現代合規要求了解資料的地理存放位置以及加密方式。DFD現在需要標示資料主權與安全等級。若資料流跨越安全區域，圖表應反映該

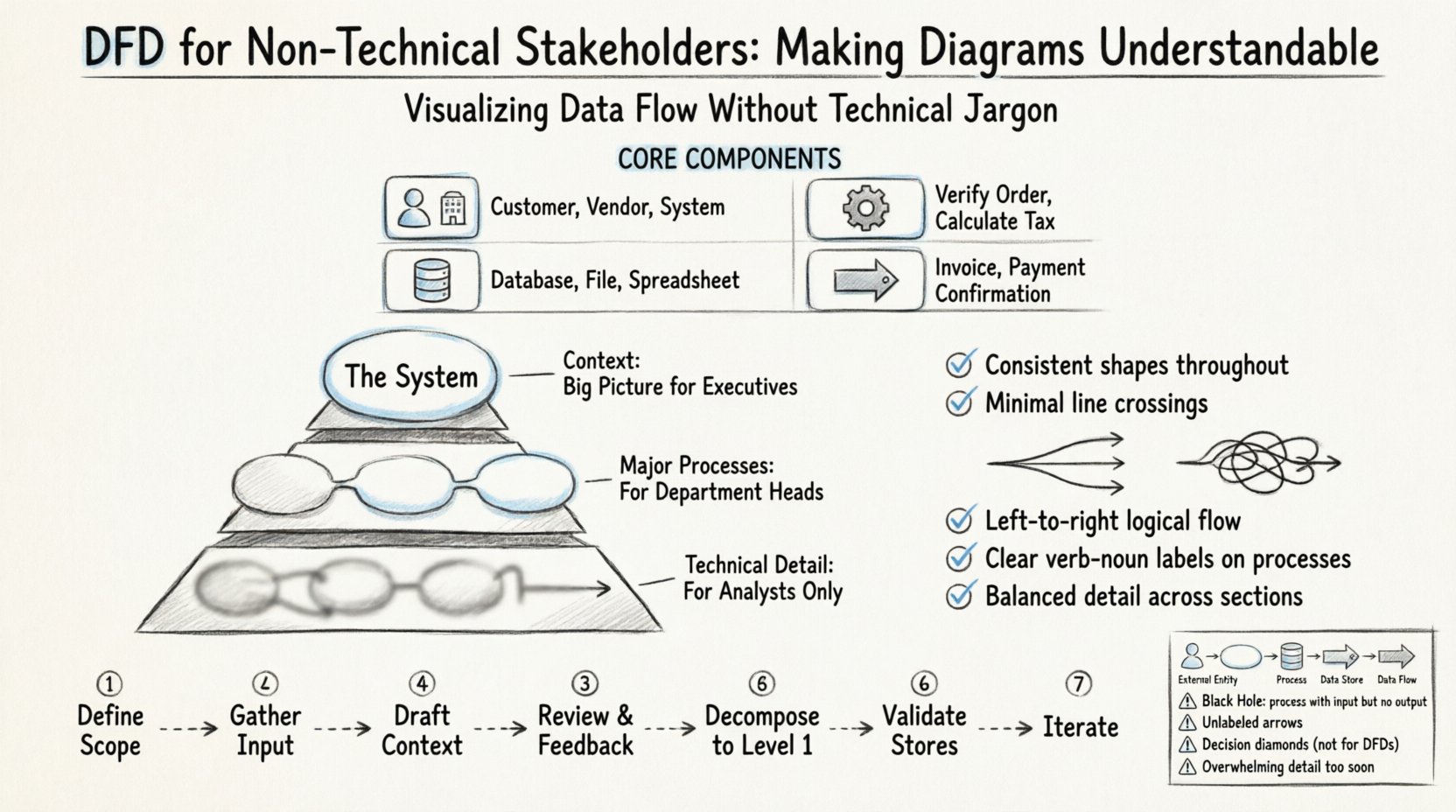

建立有效的文件是系統分析與業務流程管理中至關重要的技能。面對複雜系統時，資料流程圖（DFD）是一種強大的工具，可用於視覺化資訊的流動。然而，當技術性文件呈現給業務使用者、經理或客戶時，往往會成為障礙而非橋樑。真正的挑戰在於，將技術邏輯轉化為非技術利益相關者能輕易理解的視覺敘事，而不會產生混淆。 本指南探討如何建立能作為通用溝通工具的資料流程圖。透過著重於清晰性、脈絡與簡潔性，您能確保每張圖表促進共同理解，而非製造新的模糊性。我們將涵蓋基礎元素、設計原則，以及如何有效地向多元受眾呈現這些圖表的策略。 什麼是資料流程圖？ 🤔 資料流程圖是一種以圖形方式呈現資料在資訊系統中流動的工具。與流程圖不同，流程圖用來標示控制流程與決策點，而 DFD 則專注於資料的移動。它回答的問題是：「資訊從哪裡來？會去哪裡？又是如何儲存的？」 對非技術利益相關者而言，DFD 重點不在程式碼，而在業務邏輯。它呈現資料的「內容」與「位置」，而不一定詳細說明「如何實作」。這種區別至關重要。當去除技術實作細節後，DFD 就成為業務運作本身的地圖。 核心元件簡單說明 在開始設計之前，理解基本構成要素至關重要。每個 DFD 都包含四個主要元件。使用標準術語有助於溝通，但以業務語言解釋其意義，才能確保理解。 外部實體： 這些是專案範圍之外的人、部門或系統。可將其視為資料的來源或目的地。例如，「客戶」或「銀行系統」即為外部實體。 處理程序： 這些是轉換資料的動作。處理程序接收輸入資料，加以變更，並產生輸出。在業務上，這代表一項任務或工作流程步驟，例如「驗證訂單」或「計算稅額」。 資料儲存： 這些代表資料被儲存以供後續使用的場所。它們不是暫時的緩衝區，而是永久或半永久性的儲存庫。範例包括「資料庫」、「試算表」或「倉庫」。 資料流： 這些是連接各元件的箭頭。它們顯示資訊流動的方向。資料流可能標示為「發票」或「付款確認」。 為何利益相關者需要清晰的圖表 🎯 DFD 的主要目標是溝通。如果負責業務流程的人無法理解這張圖，那麼它就未能達成目的。以下是為何清晰度對非技術團隊至關重要的原因： 需求驗證： 利益相關者需要確認系統能正確處理他們的資料。一張清晰的圖表，能讓他們在規劃階段就發現遺漏的步驟或錯誤的流程。 範圍定義： 圖像有助於明確界定專案包含哪些內容，以及哪些內容被排除在外。這能避免在開發週期後期出現範圍蔓延的問

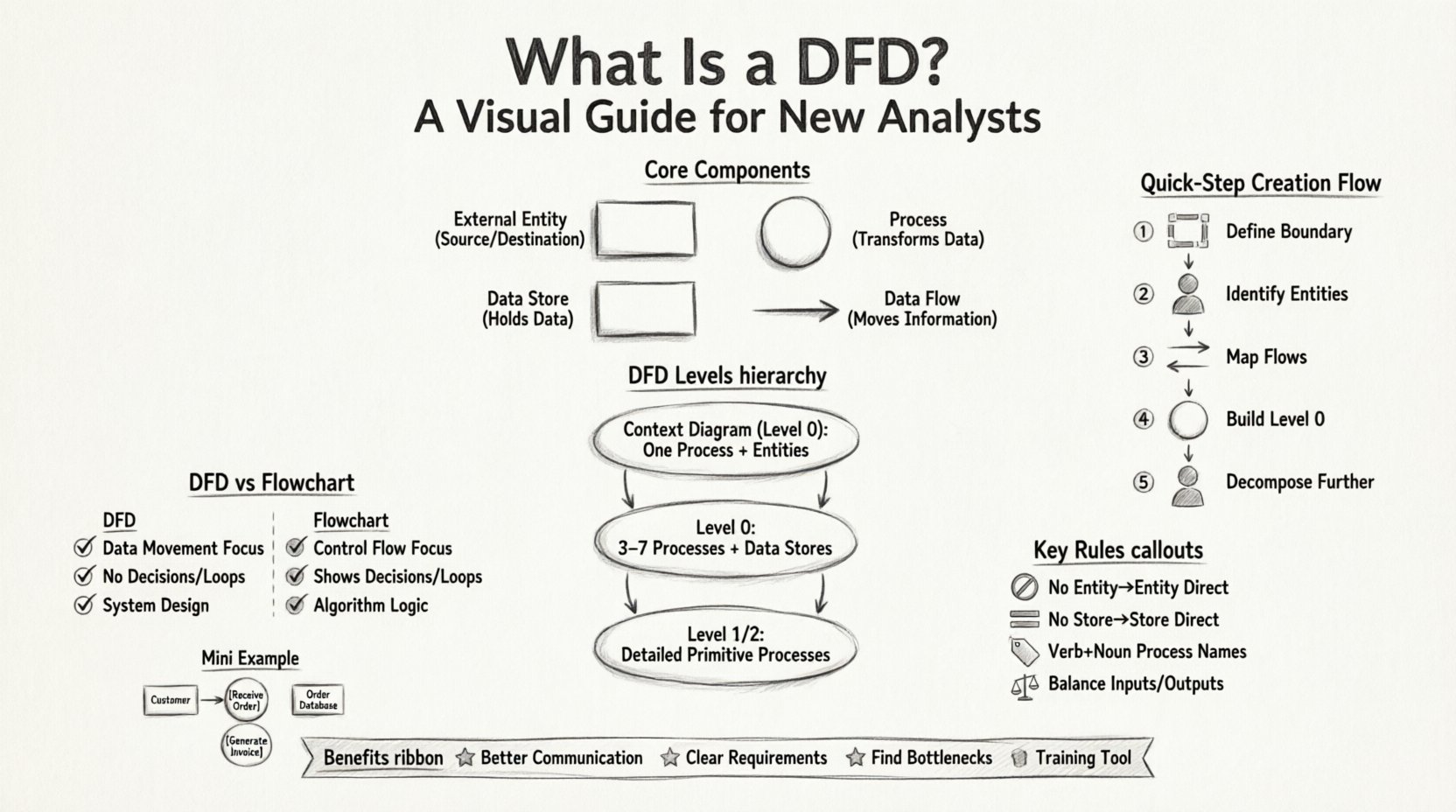

理解複雜系統不僅僅需要談論它們，還需要視覺化資訊如何在其中流動。這正是「資料流程圖」，通常稱為 DFD，成為商業與系統分析師不可或缺的工具。無論您是設計新應用程式、審核現有工作流程，還是記錄需求，掌握 DFD 的基本知識對於清晰溝通至關重要。本指南全面解析了 DFD 是什麼、其核心組成部分，以及如何有效構建它。 資料流程圖是一種以圖形方式呈現資料在資訊系統中流動的表示法。它顯示資料如何進入系統、如何被處理、儲存在哪裡，以及如何離開系統。與專注於控制流程和邏輯的流程圖不同，DFD 僅專注於資料的移動。這項區別對分析師至關重要，因為他們需要繪製系統功能，而不必陷入決策邏輯的細節中。 資料流程圖的核心組成部分 🧩 每個 DFD 都建立在四個基本符號之上。雖然不同方法論之間的符號風格略有差異，但其背後的概念保持一致。要創建有效的圖表，您必須理解每個元素的作用。 外部實體： 也稱為終結點或資料來源/接收點，代表與被建模系統互動的人、組織或其他系統。它們是輸入資料的來源或輸出資料的目的地。它們位於系統邊界之外。 處理程序： 這些代表對資料執行的工作。處理程序會將輸入資料轉換為輸出資料。它可能是一項計算、驗證步驟或排序操作。每個處理程序都必須至少有一個輸入和一個輸出。 資料儲存： 這些是資料暫時儲存以供後續使用的場所。它們代表資料庫、檔案或手動記錄系統。資料不會直接從一個資料儲存流向另一個資料儲存，而必須經過處理程序。 資料流： 這些是連接各元件的線條，表示資料的移動。它們以所傳輸資料的名稱標示。資料流代表資訊的流動，而非實體的電線或連接。 組成元件 符號說明 功能 外部實體 矩形或方形 資料的來源或目的地 處理程序 圓形或圓角矩形 轉換資料

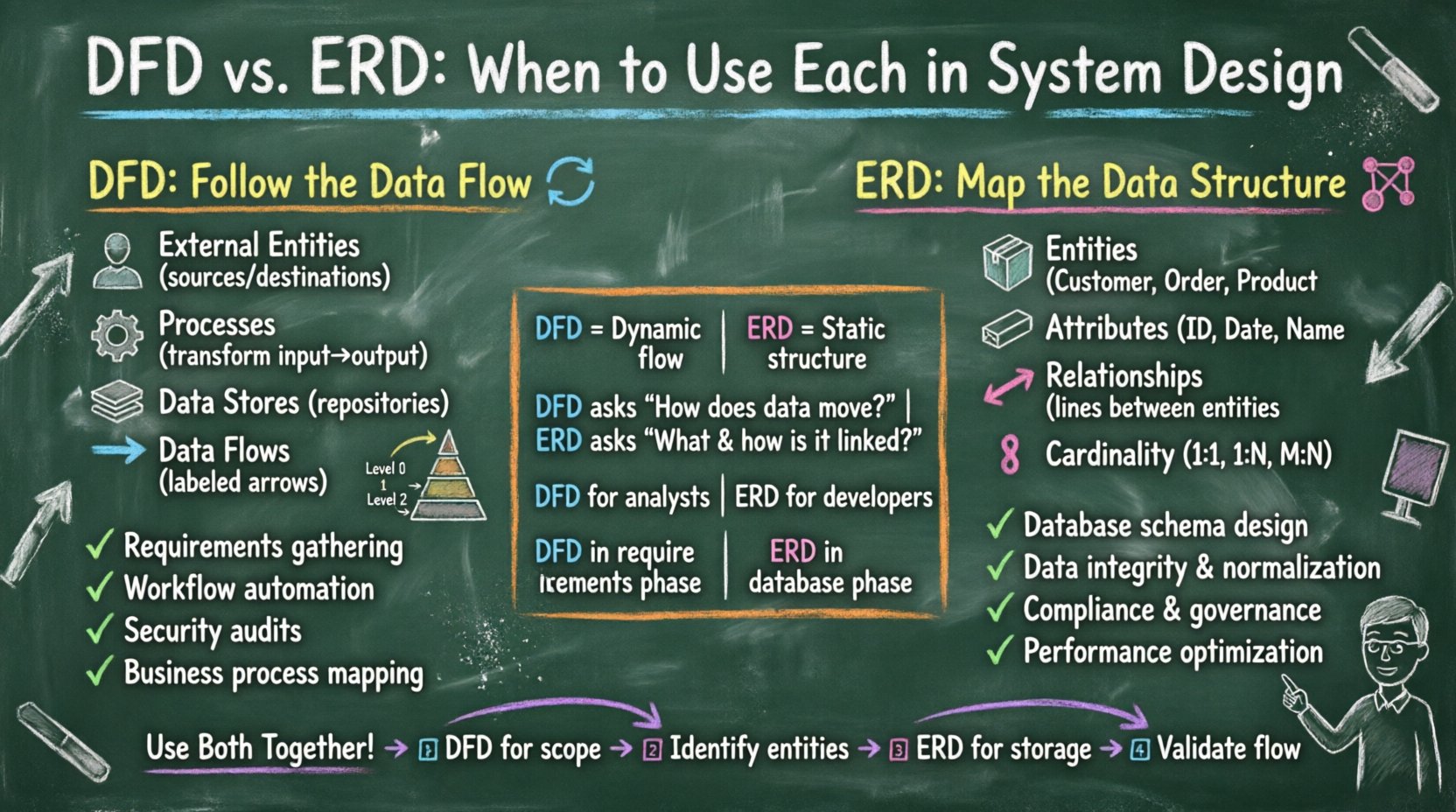

設計一個複雜的軟體系統需要明確的資料流動與儲存位置地圖。若無結構化的方法，系統架構可能變得脆弱、難以維護，且容易產生邏輯錯誤。系統工程中最基礎的兩種建模技術分別是資料流程圖（DFD）與實體關係圖（ERD）。雖然兩者都具有可視化的關鍵功能，但各自關注系統中根本不同的面向。 理解這兩種模型之間的差異不僅僅是學術上的練習；對系統架構師、業務分析師與開發人員而言，這是一項實際上的必要條件。在開發的錯誤階段使用錯誤的模型，可能導致溝通誤解、資料庫效率低下，或業務邏輯崩潰。本指南探討了每種圖表類型的細微差別、其特定組成元件，以及何種策略性情境下其中一種會優先於另一種。 理解資料流程圖（DFD） 🔄 資料流程圖專注於資料在系統中的流動。它可視化資訊如何被處理、轉換與儲存。DFD 不關注物理實作細節或流程的時間順序，而是提供資訊邏輯流動的高階視圖。 DFD 的核心元件 外部實體： 這些代表系統邊界以外的資料來源或目的地。它們可能是使用者、其他系統或組織。它們會啟動或接收資料，但在本模型的脈絡中不會處理資料。 流程： 以圓角矩形表示，這些是將輸入資料轉換為輸出資料的活動。流程會改變通過其的資訊狀態或形式。每個流程都必須至少有一個輸入與一個輸出，這一點至關重要。 資料儲存： 這些是資料被儲存以供後續使用的儲存庫。在 DFD 中，它們代表檔案、資料庫或歸檔。它們並不代表特定技術，僅表示持久性儲存的存在。 資料流： 以箭頭表示，這些顯示資料移動的方向。每一個資料流都應標示出所傳輸資料封包的名稱。資料流連結實體、流程與儲存。 抽象層級 DFD 通常以層級方式建立，以管理複雜度： 上下文圖（第 0 層）： 這是最高階的視圖。它將整個系統視為單一流程，並識別所有與其互動的外部實體。它明確定義了系統的邊界。 第 1 層圖： 它將上下文圖中的單一流程分解為主要的子流程。它提供了系統內部如何處理資料的更多細節，而不會陷入邏輯細節中。 第

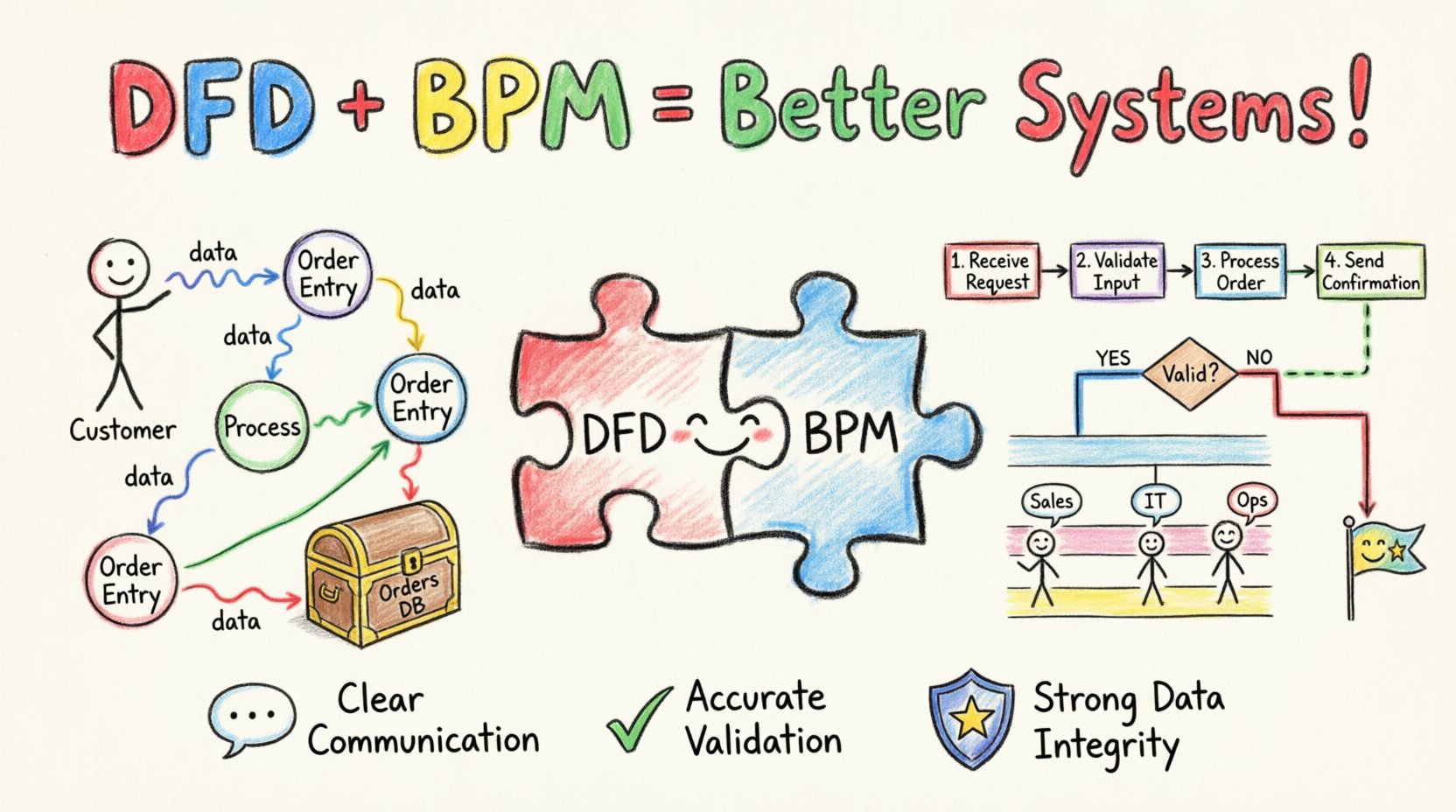

在系統分析的複雜領域中，清晰度即是資本。分析人員經常面臨的挑戰是，同時掌握企業如何運作以及資料如何在運作中流動。然而，這兩個面向經常被視為彼此獨立的孤島。但最穩健的系統設計，正是在將資料流與工作流結合時產生的。本指南探討資料流程圖（DFD）與業務流程圖（BPM）如何協同作用，以建立對資訊系統的全面視角。 透過整合這兩種建模技術，組織能夠更深入地理解其營運實況。這種對齊可減少模糊性，提升利害關係人之間的溝通效率，並確保技術解決方案能真正支援實際的業務需求。讓我們深入探討這種搭配的運作機制，以及它如何強化分析階段。 理解資料流程圖（DFD）📊 資料流程圖是一種以圖形方式呈現資料在資訊系統中流動的工具。與僅顯示元件連接方式的結構圖不同，DFD專注於資料的變化過程。它回答以下問題：資料來自何處？如何被轉換？流向何處？又儲存在哪裡？ DFD是結構化分析中的基礎工具。它將複雜系統分解為可管理的細節層級。這種層級化方法使分析人員能在不忽略整體脈絡的情況下，深入探討特定區域。 DFD的核心組成要素 每個有效的DFD都依賴於四個基本要素。理解這些要素對於準確建模至關重要。 外部實體： 這些是系統邊界以外的資料來源或目的地。它們與系統互動，但不受系統控制。例如客戶、供應商或監管機構。 處理程序： 以圓形或圓角矩形表示，處理程序將輸入資料轉換為輸出資料。它們描述對資訊所執行的邏輯或工作內容。 資料儲存： 這些代表資料被儲存以供後續使用的地點。可以是實體資料庫、檔案，甚至是手動檔案系統。 資料流： 用箭頭表示資料在實體、處理程序與儲存之間的移動。每一筆資料流都必須有明確的名稱，以描述所傳輸的資訊內容。 DFD細節層級 為了管理複雜度，DFD通常分為三個不同的層級： 上下文圖： 最高層次的視圖。它將整個系統視為單一處理程序，並顯示其與外部實體的互動關係。它定義了系統的邊界。 第0層圖： 也稱為分解圖。它將主要處理程序分解為主要的子程序。顯示這些子程序如何與資料儲存和實體互動。 第1層及以下： 這些圖表進一步將第0層的特定子程序分解為更細微的步驟。此層級適用於詳細描述特定功能，而不會使整個系統視圖過於混雜。 定義業務流程圖（BPM）🗺️ 雖然DFD專注於資料，但業務流程圖（BPM）則聚焦於活動與工作流程。BPM可視化達成特定業務成果所採取的步驟序列。它記錄了操作中的『誰、做什麼、何時、何地』

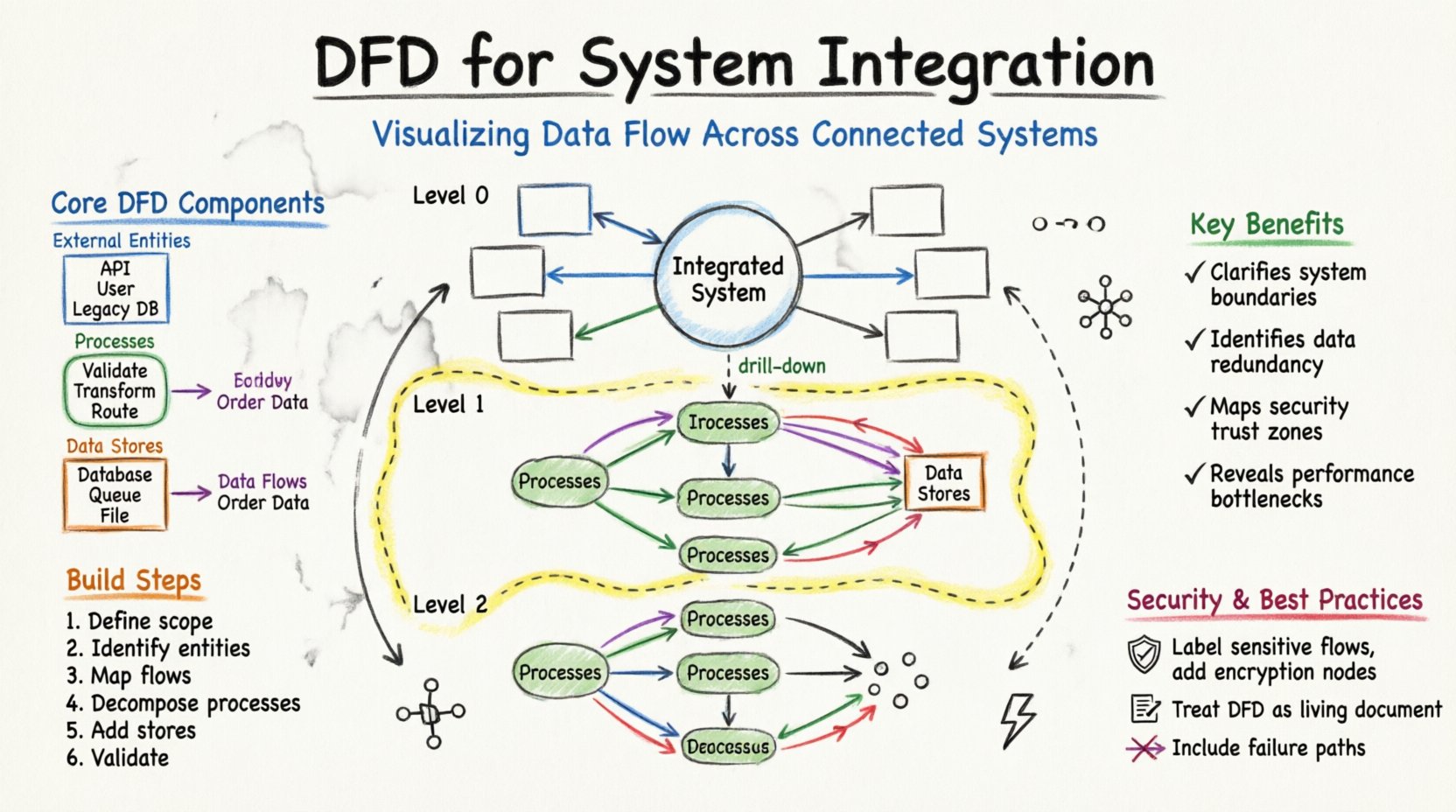

系統整合是現代數位基礎設施的骨幹。它將彼此獨立的應用程式、資料庫和服務連結起來，使其作為一個協調一致的整體運作。然而，這些系統之間資料流動的複雜性可能迅速變得難以理解。這正是資料流程圖（DFD）變得至關重要的原因。DFD提供了一種視覺化方式，展示資料如何在系統中傳遞，並突出顯示輸入、處理、儲存和輸出。當應用於系統整合時，它成為理解資料來源與依賴關係的藍圖。 若缺乏清晰的圖譜，整合專案將面臨資料不一致、安全漏洞和瓶頸的風險。透過跨多個組件可視化資料，架構師與工程師可在問題演變為重大失敗前識別出缺口。本指南探討了在整合複雜系統的背景下，專門運用DFD的方法論。 理解資料流程圖的核心組件 📊 在深入探討整合細節之前，必須先理解DFD的基本構成單元。這些元素無論系統複雜度如何，都保持一致。 外部實體： 這些代表系統邊界之外的資料來源或目的地。在整合中，這可能是傳統資料庫、第三方API，或啟動請求的人類使用者。 處理程序： 這些是轉換資料的動作。它們接收輸入，對資料進行處理，並產生輸出。在整合情境中，處理程序可能包括資料轉換、驗證或路由邏輯。 資料儲存： 這些代表資料靜態存放的位置。包括關聯式資料表、檔案系統或訊息佇列。資料儲存是被動的；它們不會主動啟動動作，僅用於儲存資訊以供後續檢索。 資料流： 這些是表示資料移動的箭頭。它們顯示資料傳輸的方向與名稱。每一筆資料流都必須有明確的來源與目的地。 結構與流程之間的差異 區分DFD與流程圖至關重要。流程圖著重於控制流程與決策邏輯（如if/else路徑）。而DFD則專注於資料的移動。在系統整合中，資料完整性通常比具體的決策路徑更重要。因此，DFD是繪製資料轉換管道的首選工具。 DFD在複雜整合架構中的角色 🔗 當多個系統需要通訊時，架構通常呈現為網狀結構。若缺乏中央視覺化工具，連接關係可能變得錯綜複雜。DFD透過分層呈現資訊，有助於釐清這種複雜性。 釐清邊界： 整合通常涉及第三方系統。DFD能明確標示出組織內部控制範圍與外部系統的區別。 識別重複： 可視化資料流有助於發現多個系統獨立產生相同資料的情況。這種重複會增加儲存成本，並引發同步問題。 安全映射： 透過繪製資料流，團隊可以識別敏感資料跨越邊界的地點。這對於遵守GDPR或HIPAA等法規至關重要。 效能分析： 瓶頸通常出現在特定的資料儲存或處理程序中。DFD能指出資料累積的位

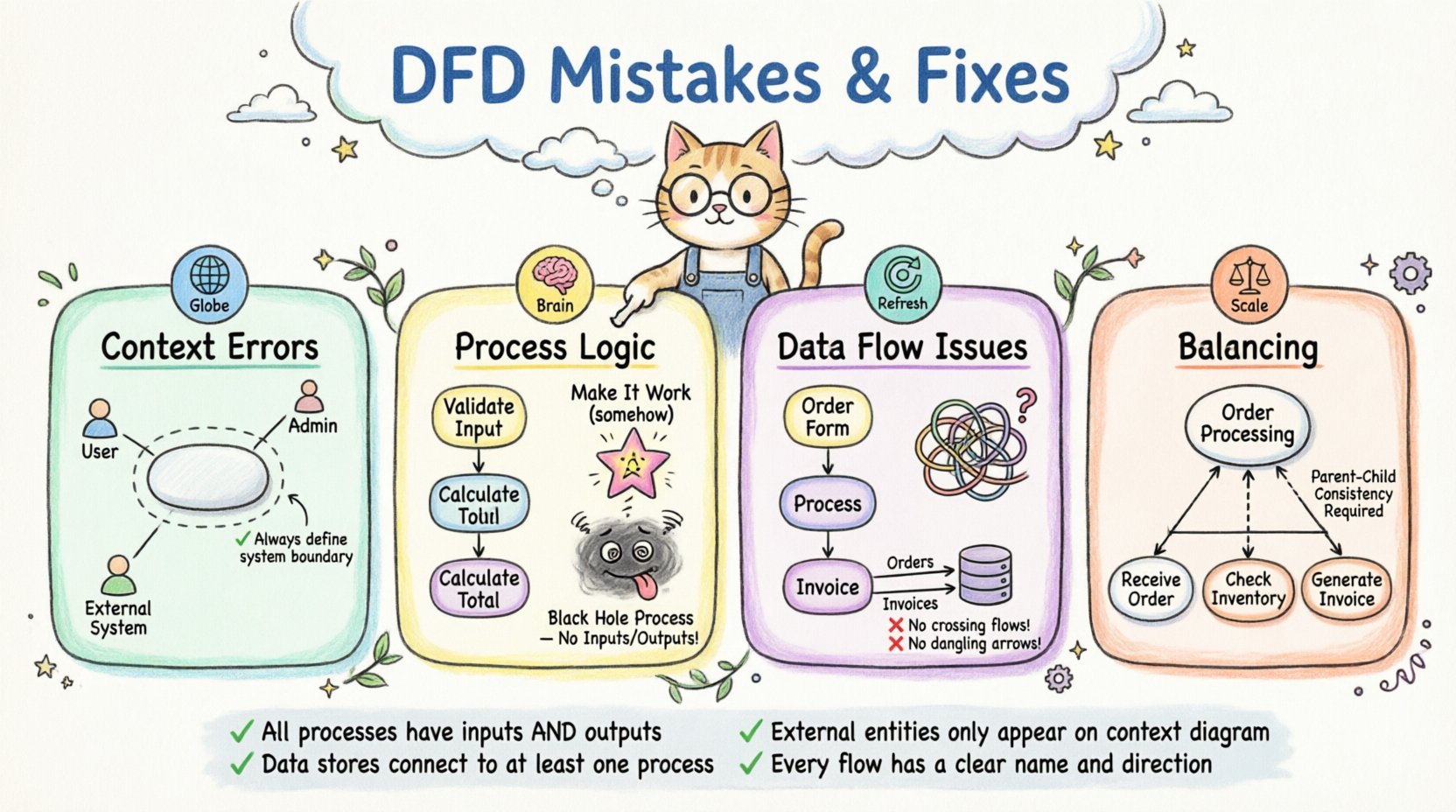

建立資料流程圖（DFD）是理解資訊如何在系統中流動的關鍵步驟。這些圖表為開發人員、利害關係人和分析師提供了藍圖。然而，一個構建不良的模型可能會導致混淆、開發錯誤和系統失敗。當資料流被錯誤地呈現時，整個應用程式的邏輯就會受到質疑。本指南探討了DFD中常見的錯誤，並提供權威的策略來修正它們。 許多團隊急於完成建模階段，認為視覺化呈現次於程式碼。這種做法是錯誤的。DFD在撰寫任何程式碼之前就定義了邏輯。如果圖表有問題，建立在它之上的軟體將繼承這些結構上的弱點。我們將檢視會破壞模型完整性的特定錯誤類別，並提供明確的解決途徑。 1. 上下文圖失敗 🌍 上下文圖是系統的最高層級視圖。它將整個系統表示為單一處理程序，並顯示系統如何與外部世界互動。這裡的錯誤會為所有後續層級奠定不良基礎。 遺漏外部實體 外部實體代表與你的系統互動的使用者、其他系統或組織。一個常見的錯誤是遺漏一個關鍵實體。如果你遺忘了一個使用者群組或外部API，需求就會不完整。 影響：開發過程中會遺漏關鍵功能。 修正：進行利害關係人訪談，以識別所有資料來源與終點。 清單：在繪製泡泡之前，列出所有接觸系統的參與者。 邊界不清 系統邊界必須明確界定。有時，本應在系統內部的處理程序被畫在外部，反之亦然。這會導致責任歸屬不清晰。 影響：開發人員可能會在預期範圍之外建立功能。 修正：確保上下文泡泡內的所有處理程序都屬於系統。所有泡泡外的實體都是外部的。 清單：問自己：「這個處理程序是在我們的軟體內部執行，還是外部執行？」 2. 處理程序命名與邏輯錯誤 🧠 處理程序轉換資料。它們是圖表中的主動元件。錯誤地命名和定義這些處理程序，是破壞性最大的錯誤之一。 動詞-名詞規則違背 處理程序名稱應遵循動詞-名詞結構。像「Sales」這樣的名稱是名詞。像「Calculate Sales」這樣的名稱是動詞-名詞短語。這種區分能清楚說明正在執行的動作。 影響：模糊的需求會導致不一致的實作。 修正：檢視每個處理程序標籤。它是否描述了對資料的動作？ 清單： 如果名稱只是一個名詞，請加上動詞。 神奇的流程 神奇的流程是指具有輸入但無輸出，或具有輸出但無輸入的流程。它能從無到有創造資料，或消耗資料卻不回傳結果。 影響：

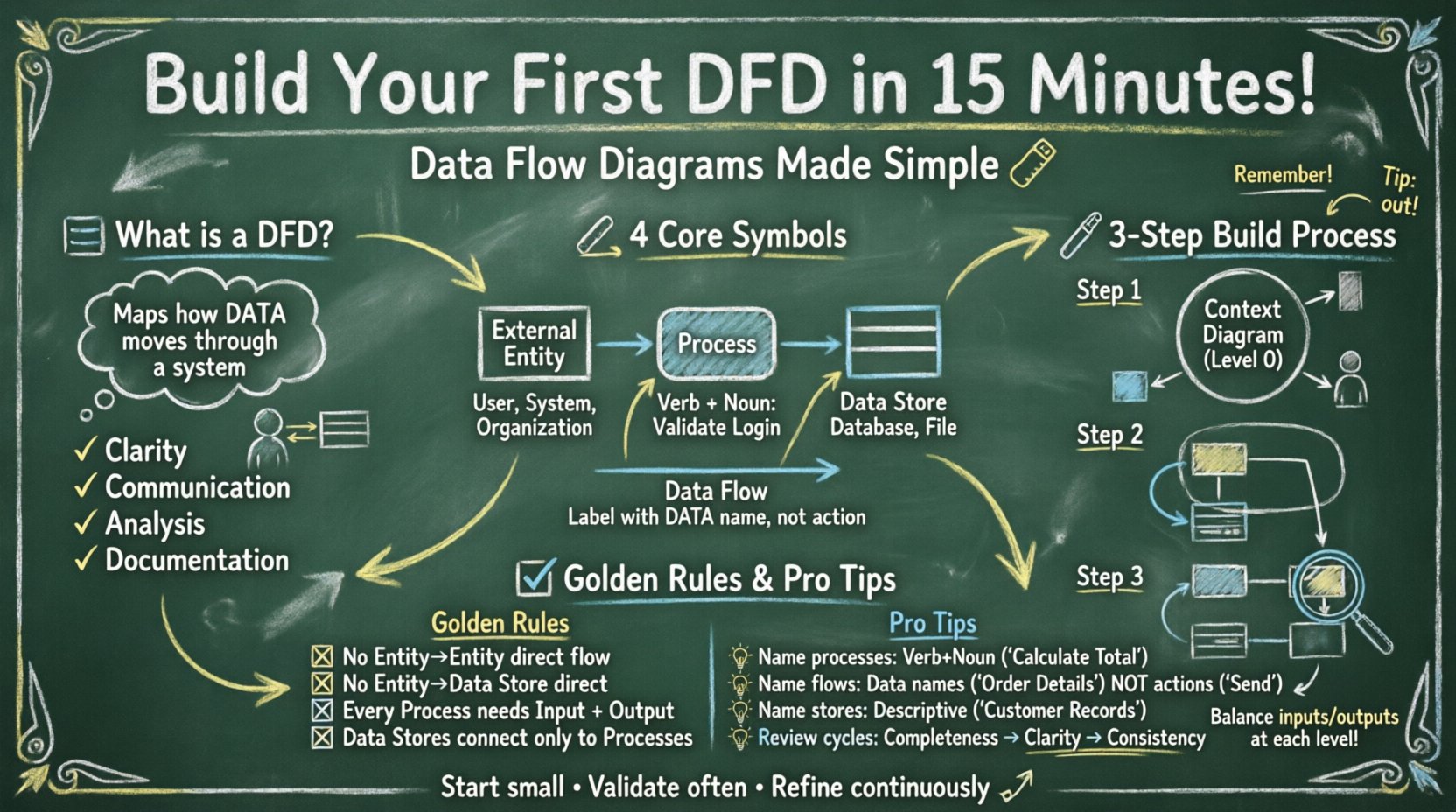

創建一個展示資訊如何在系統中流動的視覺化表示，是分析師、開發人員和業務利益相關者的基本技能。資料流程圖（通常稱為DFD）正是為了這個目的而設計。它在不詳述特定邏輯或時間順序的情況下，描繪資料在外部實體、內部流程和資料儲存之間的流動。本指南提供了一種結構化的方法，讓你能夠高效地構建第一個DFD。 許多人覺得繪製圖表令人畏懼，擔心需要複雜的工具或花費大量時間。然而，資料流程建模的核心原則其實非常簡單。只要清楚理解符號並採取有條理的方法，你就能在短時間內完成一個功能完整的圖表。本文將帶你了解必要的元件、逐步建構流程，以及確保準確性所需的驗證檢查。 📋 理解核心目的 在繪製線條與形狀之前，重要的是要理解DFD代表的意義。它是一種功能模型，專注於系統做什麼系統做什麼，而不是系統如何做到它如何做到。與追蹤決策路徑和邏輯序列的流程圖不同，DFD追蹤的是資料封包從來源到目的地的移動過程。 使用此建模技術的主要優勢包括： 清晰性：它能將複雜的系統簡化為可管理的模組。 溝通性：它能彌補技術團隊與非技術利益相關者之間的溝通隔閡。 分析性：它有助於識別遺漏的資料輸入或重複的流程。 文件化：它可作為系統功能的長期記錄。 開始此練習時，請記住目標：將你特定系統的邊界與互動關係視覺化呈現。你不需要先進的軟體才能開始。白板、一張紙和一支筆就足以完成初步草圖。 🛠️ 必要符號與標示 DFD依賴一組標準化的圖形元素。雖然標示方式存在差異（例如Yourdon/DeMarco與Gane/Sarson的差別），但其基本概念保持一致。以下是您將會遇到的四個主要元件的說明。 元件 形狀 描述 外部實體 矩形或方形 系統外部資料的來源或目的地（例如使用者、另一個系統）。 流程 圓角矩形或圓形 將輸入資料轉換為輸出資料。它會改變資料的形態或內容。 資料儲存 開放矩形或平行線 資料存放的儲存庫（例如：資料庫、檔案櫃）。 資料流 箭頭 資料在元件之間移動的路徑。它代表的是移動，而非動作。 理解這些區別至關重要。例如，一個流程至少必須有一個輸入和一個輸出。資料儲存不能單獨孤立存在；它必須連接到流程，才能被讀取或寫入。外部實體位於系統邊界之外，作為觸發者或接收者。
