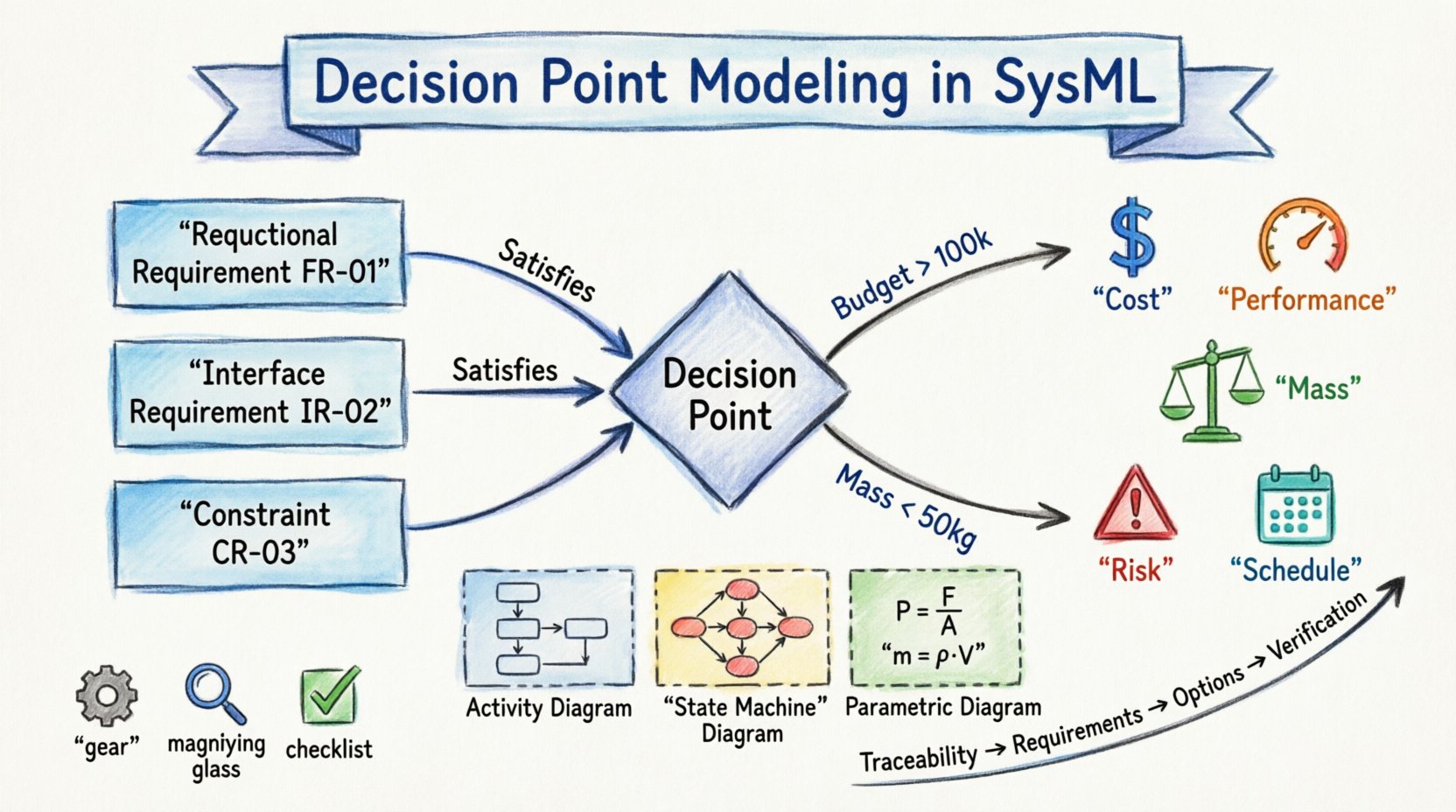

在系統工程的複雜環境中,於恰當時機做出正確選擇至關重要。系統很少能一次性完成建構;它們透過一系列決策逐步演進。每一項決策都會縮小設計空間,鎖定限制條件,並開啟特定的發展路徑。SysML(系統建模語言)提供了結構化的方法來捕捉這些關鍵決策時刻。本指南探討在SysML中進行決策點建模的方法,特別著重於如何有效評估架構選項。我們將分析決策節點的運作機制、評估指標的整合方式,以及支援穩健工程決策所必需的可追溯性。⚙️ 理解系統工程中的決策點 🤔 決策點代表系統生命週期或設計過程中必須做出選擇的時刻。它是一個分支節點,邏輯流程會根據條件、限制或利害關係人的偏好而分岔。從物理層面來看,這可能是為衛星選擇推進系統。從邏輯層面來看,則可能是在運作期間啟動安全協議。 明確地建模這些決策點可避免模糊性。若無模型,決策通常僅記錄於缺乏可追溯性的靜態文件中。當需求變更時,決策與其理由之間的連結便會斷裂。SysML將這些決策轉化為動態且可查詢的狀態。透過使用標準的建模構件,工程師可在投入資源前模擬各種結果。📊 決策點的關鍵特徵 基於條件: 所選路徑取決於特定守衛條件是否滿足。 難以逆轉(通常): 許多架構決策若後續反悔,將帶來顯著的成本影響。 可追溯: 每一項決策都應能追溯至驅動它的需求。 可評估: 選項應能根據成本、質量或風險等標準進行衡量。 決策建模的核心SysML構件 🧩 SysML提供特定的圖表類型來表示決策邏輯。雖然活動圖是最常見的選擇,但根據決策性質的不同,狀態機圖也可作為替代方案。理解兩者的差異,可確保模型能準確反映系統在現實世界中的行為。 活動圖:控制流程決策 活動圖非常適合用來模擬基於資料或狀態做出決策的流程。這裡的主要構件是決策節點。此菱形符號代表控制流程分岔為多個輸出流程的節點。每個流程皆由一個布林表達式作為守衛。 在模擬架構選項時,決策節點扮演著門戶的角色。一條路徑可能導向選項A,另一條則導向選項B。路徑上的守衛條件決定了選擇哪個選項。例如,守衛條件可能檢查預算是否充足。若為真,則選擇高性能量產組件的路徑;若為假,則選擇標準組件的路徑。 輸入流程: 到達決策節點的資料或控制標記。 輸出流程: 系統可能採取的各種路徑。 守衛條件: 評估為真或假以引導流程的表達式。 預設流程: 若無其他守衛條件成立,則執行的路徑。 狀態機圖:選擇點 對於與系統本身狀態相關的決策,狀態機
