推動航空、醫療、國防與基礎設施的工程系統，需要達到傳統文件方法常難以維持的精確度。隨著複雜度提升，模糊性的風險也隨之增加。這正是系統建模語言（SysML）不可或缺的原因。然而，建立模型僅僅是起點。真正的價值在於驗證模型是否準確反映預期的系統行為，並滿足所有關鍵需求。本指南概述了在基於模型的系統工程（MBSE）框架內建立驗證策略的全面方法。 🔍 在SysML脈絡中定義驗證 驗證回答的問題是：我們是否正確地建構了產品？在SysML的脈絡中，這意味著確保模型本身根據既定的需求與設計規格是正確、一致且完整的。這與驗證（validation）不同，驗證問的是我們是否在建構正確的產品。驗證專注於圖表與需求的內部邏輯、語法與語義正確性。 若缺乏嚴謹的驗證策略，模型可能偏離其原始意圖。封裝定義圖可能顯示一個物理上不可能的連接。活動圖可能描述一個導致死鎖的流程。若在開發週期後期才發現這些錯誤，將造成高昂代價。因此，驗證必須儘早並頻繁地融入流程。 關鍵區別 語法檢查：模型是否符合SysML標準語法？所有元件是否正確定義？ 語義檢查：元件之間的關係是否具有邏輯意義？資料或控制的流程是否有效？ 可追溯性檢查：每個需求是否都能追溯至模型元件，反之亦然？ 約束檢查：在既定條件下，內部約束與參數是否仍然成立？ ⚠️ 關鍵任務交付的風險 關鍵任務系統與商業產品在容錯能力上截然不同。在這些領域中，系統失敗可能導致人員死亡、重大財務損失或國家安全風險。因此，驗證策略必須比標準軟體測試流程更加嚴謹。 以下因素定義了高風險環境： 法規合規性：航空業（DO-178C）與汽車業（ISO 26262）等產業對可追溯性與正確性證明有嚴格要求。 互操作性：系統通常由多個供應商的元件組成。模型必須作為唯一可信來源，以避免整合錯誤。 長壽命週期：系統可能運作數十年。驗證證據必須在初始設計多年後仍保持有效且易於理解。 複雜介面：軟體、硬體與人為操作員之間的界線模糊不清。SysML有助於明確建模這些互動。 🏗️ 堅實驗證策略的四大支柱 成功的策略建立在四大基礎支柱之上。忽略其中任何一項，都可能損害整個交付的完整性。 1. 需求基準穩定性 如果需求不穩定，驗證便無法開始。雖然變更在所難免，但驗證過程需要一個穩定的基準。您必須定義變更控制程序，以確保任何需求的修改都會觸發對相關模型元件的審查。 2. 自動化一致性檢查 手動審

現代工程系統已不再是孤立的零件集合。它們是機械、電氣、軟體與系統工程匯聚而成的複雜生態系。這種匯聚帶來了一項挑戰：多元團隊如何在維持各自專業知識的同時，使用相同的語言溝通？系統建模語言（SysML）提供了一種結構化的方法，但跨領域的對齊需要明確的模式。本指南概述了運用基於模型的系統工程原則整合異質工程團隊的關鍵策略。我們專注於實用的對齊機制，以減少摩擦並提升可追溯性，而不依賴專有工具功能。 理解跨領域挑戰 🧩 異質團隊依賴不同的心智模型、術語與生命週期預期運作。軟體工程師以演算法與邏輯流程思考；機械工程師以公差與材料思考；系統工程師則以需求與介面思考。當這些觀點在缺乏結構化整合方法的情況下衝突時，錯誤會在生命週期後期才被發現。SysML作為共享的語義層，但僅靠原始建模仍不夠。我們需要具體的模式，以確保某一領域的定義能正確映射到另一領域。 缺乏對齊時，以下問題經常發生： 語義漂移：需求在軟體觀點中變更，卻未反映在硬體觀點中。 介面不匹配：資料流在不同模組中定義方式不同，導致整合失敗。 可追溯性缺口：驗證證據無法追溯至原始意圖。 版本衝突：不同團隊以不同頻率更新模型，導致分歧。 為降低這些風險，我們必須採用對齊模式，以標準化跨學科間資訊交換的方式。這些模式並非強制使用單一工具，而是定義一致的建模合約。 模式 1：介面定義標準化 📐 領域之間最關鍵的接觸點是介面。誤解介面是造成整合延遲的主要原因。在SysML中，這透過模組定義圖（BDD）與內部模組圖（IBD）來管理。此模式包含對埠與資料流埠如何定義與使用所設定的嚴格規則。 關鍵實作規則 類型埠：每個介面都必須具有明確定義的類型。切勿使用通用連接器。這確保軟體發出的訊號與電氣元件所預期的資料結構相符。 資料流規格：使用資料流規格來定義資料的行為。這可將物理連接與邏輯行為分離。 方向一致性：明確定義埠是訊號來源、接收端，還是雙向流動。異質團隊經常對訊號方向有爭議。 當硬體團隊定義電源匯流排時，軟體團隊必須使用該明確定義。此模式要求在設計階段開始前，由所有使用該介面的領域共同審核並簽署介面定義。這形成一份獨立於任何特定軟體工具的合約。 模式 2：需求分解層級 📋 需求是系統必須執行內容的唯一真實來源。然而，需求常存放於一個儲存庫，而模型則位於另一個。對齊模式專注於需求如何被分解為功能模組與物理模組。 分解策略 功能配置：使用

在系統工程的複雜環境中，於正確時機做出正確選擇至關重要。系統很少一次成型；它們透過一系列決策逐步演進。每一項決策都會縮小設計空間，鎖定約束條件，並開啟特定路徑。SysML（系統建模語言）提供了結構化的方法來捕捉這些決策時刻。本指南探討在SysML中進行決策點建模的方法，專注於如何有效評估架構選項。我們將探討決策節點的運作機制、評估指標的整合，以及支援穩健工程決策所需的可追溯性。⚙️ 理解系統工程中的決策點 🤔 決策點代表系統生命週期或設計過程中必須做出選擇的時刻。它是一個分支節點，邏輯流程根據條件、約束或利害關係人偏好而分岔。從物理角度來看，這可能是為衛星選擇推進系統。從邏輯角度來看，這可能是在運行期間啟動安全協議。 明確建模這些時刻可避免模糊性。若無模型，決策通常記錄於缺乏可追溯性的靜態文件中。當需求變更時，決策與其理由之間的連結便會斷裂。SysML將這些決策轉化為動態且可查詢的狀態。透過使用標準的建模構件，工程師可在投入資源前模擬結果。📊 決策點的關鍵特徵 基於條件： 所選路徑取決於特定守衛條件是否滿足。 難以逆轉（通常）： 許多架構決策若後續反悔，將帶來顯著的成本影響。 可追溯： 每一項決策都應與推動它的需求相連結。 可評估： 選項應能根據成本、質量或風險等標準進行衡量。 決策建模的核心SysML構件 🧩 SysML提供特定的圖表類型來表示決策邏輯。雖然活動圖最為常見，但根據決策性質的不同，狀態機圖可作為替代方案。理解兩者的差異，可確保模型準確反映系統在現實世界中的行為。 活動圖：控制流程決策 活動圖適用於建模基於資料或狀態做出決策的流程。這裡的主要構件是決策節點。此菱形符號表示控制流程分岔為多個輸出流程的時刻。每個流程均由布林表達式守衛。 在建模架構選項時，決策節點扮演著門戶的角色。一條路徑可能導向選項A，另一條則導向選項B。路徑上的守衛條件決定選擇哪個選項。例如，守衛條件可能檢查預算是否充足。若為真，則選擇高性能組件的路徑；若為假，則選擇標準組件的路徑。 輸入流程： 到達決策節點的資料或控制標記。 輸出流程： 系統可能採取的各種路徑。 守衛條件： 評估為真或假以引導流程的表達式。 預設流程： 若無其他守衛條件成立，則執行的路徑。 狀態機圖：選擇點 對於與系統本身狀態相關的決策，狀態機圖非常有用。選擇點其功能與活動決策節點類似，但適用於狀態轉換的背景中。這

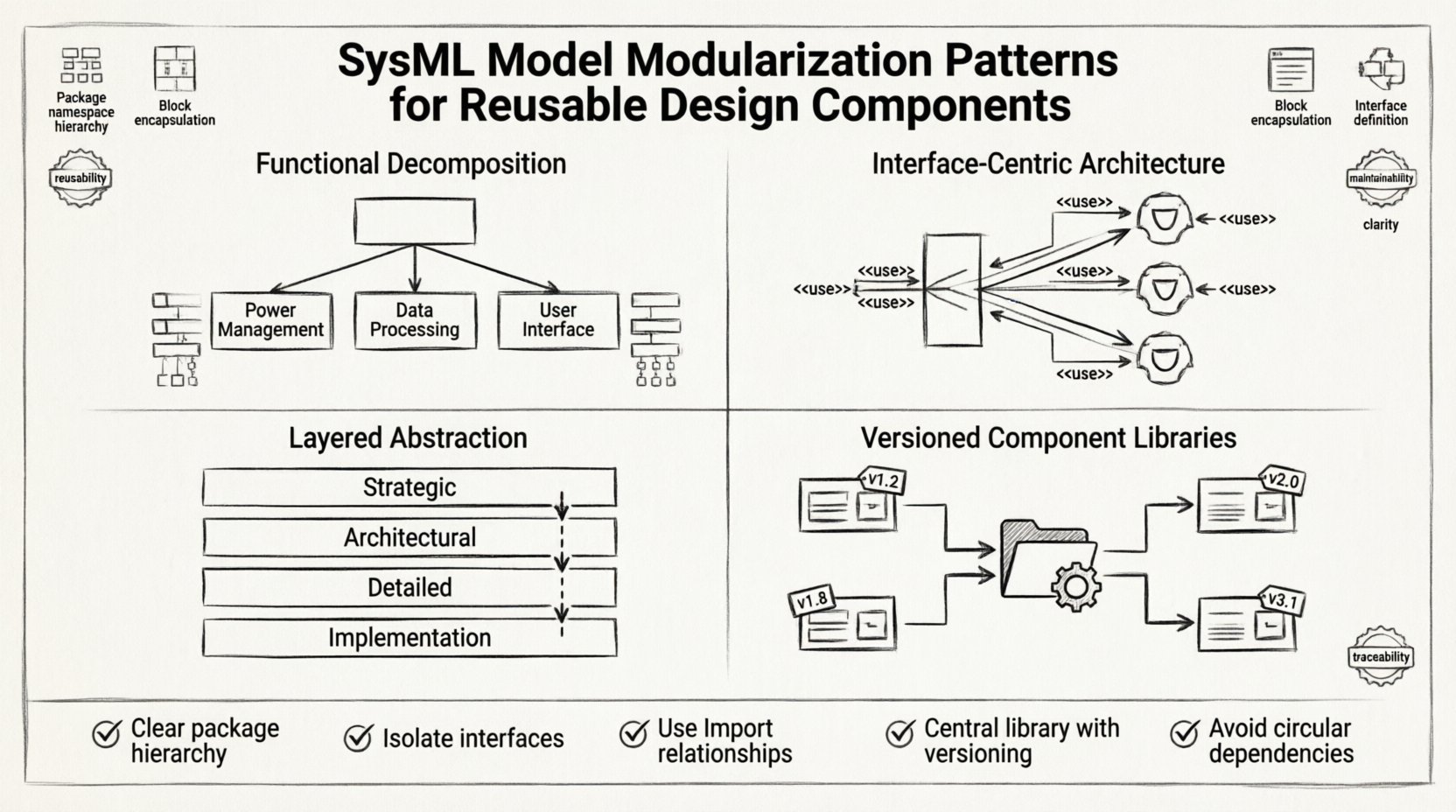

系統工程專案的複雜度增長速度往往快於用於表示它們的模型。隨著需求擴展和子系統增多，維護單一龐大的 SysML 模型成為重大挑戰。本指南探討了經過驗證的 SysML 模型模組化模式，以提升可重用性、可維護性和清晰度。透過採用結構化方法，工程師可以隔離關注點、簡化驗證流程，並確保設計元件在不同專案生命週期中保持適應性。🔧 📉 模型複雜度的挑戰 當系統模型涵蓋從需求到架構與驗證的整個生命週期時，它可能演變成一張糾結的依賴關係網。若缺乏有意識的結構設計，某一區域的變更可能以不可預測的方式波及整個模型。此現象常被稱為「高耦合」，在軟體工程中常見，同樣適用於系統建模。 與非結構化 SysML 模型相關的主要問題包括： 效能退化：大型模型會減慢建模環境的運作速度，影響使用者生產力與分析效率。 維護負擔：在數千個元素中定位特定定義變得耗時。 協作摩擦：多位工程師同時編輯單一檔案，會增加合併衝突與版本錯誤的風險。 可追蹤性喪失：當結構不透明時，需求與設計元素之間的連結可能斷裂。 模組化透過將模型劃分為邏輯單元來解決這些問題。這使團隊能夠專注於特定子系統，而不受整個系統定義的干擾。🧩 🧱 SysML 模組化的核心原則 在深入探討具體模式之前，必須先了解支援模組化的 SysML 語言基礎構建。組織內容的主要機制是「套件」。套件作為命名空間，將相關元素分組。 1. 命名空間管理 SysML 模型中的每個元素都必須具有唯一可識別性。套件提供層級結構以解決命名衝突。當套件被匯入另一個套件時，其內容可在匯入的上下文中使用，但所有權仍歸屬於原始來源。 2. 透過區塊進行封裝 區塊代表系統的實體或邏輯元件。將行為與結構封裝在區塊定義中，使其能作為獨立單元運作。這對可重用性至關重要，因為一個區塊可在不同圖表中多次實例化。 3.

今日的工程領導力不僅僅需要文件審查。隨著系統變得越來越複雜，以文字為基礎的規格經常無法捕捉定義產品成功之關鍵關係。這正是模型化系統工程（MBSE）介入之處，特別是透過系統建模語言（SysML）。對高階主管而言，轉向基於模型的驗證並非為了技術而技術；而是為了降低風險、提升清晰度，並確保願景能準確地轉化為執行。 在模型環境中驗證需求需要有紀律的方法。這將對話從「我們有寫下來嗎？」轉變為「模型在邏輯上是否成立？」。本指南探討使用SysML構建來驗證需求的機制，並著重於對工程領導層的戰略意義。 🧠 驗證的戰略必要性 在深入語法之前，理解對主管而言的價值主張至關重要。驗證回答的問題是：「我們是否在建造正確的系統？」在傳統工作流程中，這通常會成為瓶頸。需求靜置於文件中，可追溯性需手動維持，或透過複雜的矩陣匯出。錯誤會在整合前靜默傳播。 使用SysML進行驗證具有明顯優勢： 視覺清晰度：關係是明確的。需求、功能與結構之間的連結清晰可見，不會隱藏在文字中。 一致性檢查：可定義邏輯約束。若需求被細化，模型可標示父需求是否遺漏，或子需求是否與父需求矛盾。 影響分析：當需求變更時，模型會立即顯示哪些設計元素受到影響。 單一可信來源： 模型成為參考依據。文件由模型生成，而非反過來。 對高階主管而言，這減輕了管理數千項需求的認知負擔。它將焦點從行政追蹤轉移到架構完整性。 📋 需求的基礎SysML構建 要有效驗證，必須理解基本構建單元。SysML提供專為此目的設計的特定圖表類型與元件類型。若依賴一般圖表來處理需求，將導致混亂與混淆。 1. 需求區塊 基本單元是需求區塊。與簡單的文字筆記不同，此物件包含元資料，可讓您指定： 唯一識別碼：例如：REQ-001、SYS-002。 優先級：高、中、低。 狀態：草稿、已批准、已驗證、已失效。 約束：數學或邏輯限制。 來源： 要求的來源（法規、客戶、內部）。 2. 要求圖 這是用於要求的主要畫布。它不是功能圖；而是一張關係地圖。它可視化要求之間以及與其他系統元件之間的關聯。 細化： 將高階要求分解為較低階的細節。 跟蹤：

工程複雜系統通常需要跨越數十年的承諾。從航太平台到醫療設備和基礎設施系統，所設計的實體資產經常會超過其建造團隊的壽命。在這種背景下，系統建模語言（SysML）成為架構定義的支柱。然而，模型並非靜態文件；它是系統意圖的動態呈現。在長壽命週期中管理這些模型的演進，會帶來關於一致性、可追溯性和結構完整性方面的獨特挑戰。 本指南概述了在整個產品週期中維持 SysML 模型完整性的穩健策略。透過專注於結構紀律、變更管理以及可追溯性機制，工程師可以確保數位雙胞胎從最初的構想到退役期間始終是可靠的真實來源。 ⏳ 理解 SysML 模型的時間本質 為長壽命系統所建立的模型面臨持續變化的現實。技術不斷進步，法規不斷調整，運營需求也持續演變。在概念階段建立的模型必須在生產階段仍具可理解性與實用性，最終在維護階段依然如此。若缺乏結構化的演進方法，模型將累積技術負債，變得支離破碎且難以解讀。 主要目標是保留 語義意義模型的語義意義，同時調整其 結構化呈現。這需要區分系統架構中不可變的核心與隨著迭代而變動的細節。 概念階段：專注於高階邊界與主要介面。 開發階段：詳細分解、需求分配與介面定義。 生產階段：根據製造限制與組裝邏輯進行驗證。 運營階段：維護程序、升級路徑與備用零件邏輯。 退役階段：拆解程序與環境合規資料。 🛠️ 變更管理的核心策略 有效的演進依賴於治理與技術實務的結合。這些策略確保修改不會破壞系統架構的基礎邏輯。 1. 建立明確的基線 基線代表在特定時間點被正式承認的模型快照。這對於需要多個利益相關者參考穩定定義的長壽命專案至關重要。 功能基線： 定義系統必須執行的功能。 分配基線： 定義系統架構以及功能如何分配給組件。 產品基線： 定義實體設計與製造規格。 當變更請求提交時，必須根據當前基線進行評估。如果變更影響基線，則需建立新版本。這可防止「範圍蔓延」，即模型在沒有正式記錄的情況下偏離其原始意圖。

在現代系統工程的背景下，複雜性不僅是一項挑戰；它已成為基本標準。隨著系統範圍與規模的擴大，跨多個團隊的協作努力變得至關重要。系統建模語言（SysML）是此協作的支柱，提供統一的符號來描述需求、結構、行為與參數。然而，僅僅採用建模標準並不能確保一致性。若未嚴格遵守一致性規則，分散式模型可能分裂成相互衝突的孤島，導致高昂的返工成本、安全風險以及進度延遲。本指南探討在多團隊環境中維持模型完整性的必要規則與策略。 🧩 理解SysML中的模型一致性 在SysML的語境中，一致性遠不止於簡單的語法驗證。它涵蓋了整個系統定義中各元素之間的邏輯對齊。當多個工程領域共同貢獻至同一個儲存庫時，分歧的風險會呈指數級增長。一致的模型確保每個模塊、需求與約束都能共同講述系統意圖與架構的統一敘事。 必須持續監控的一致性有三個主要維度： 語法一致性： 確保所有圖示元素都符合語言的正式語法。這包括埠之間的有效連接、架構標記的正確使用，以及元素的適當包含關係。 語義一致性： 確保模型元素的含義與預期的系統邏輯一致。例如，代表物理組件的模塊不得在無明確理由的情況下，被賦予邏輯功能的屬性。 可追溯性一致性： 確保需求、設計元素與驗證成果之間的關係完整且具備雙向性。需求永遠不應在沒有對應設計元素的情況下存在，反之亦然。 上述任一維度的失敗都會產生技術債務，並隨著時間累積。在多團隊環境中，各團隊可能依不同時程或專注領域運作，因此維持這些維度需要主動治理，而非被動修正。 🌐 多團隊挑戰 由單一團隊開發系統，可促進非正式溝通並立即解決衝突。引入多個團隊則完全改變了這種動態。不同團隊可能對相同的SysML構造有不同的理解，或對模型的不同方面給予不同優先級。以下挑戰在分散式環境中十分常見： 並行修改衝突： 當兩個團隊同時編輯同一個模塊定義或需求時，就會產生合併衝突。這不僅是檔案層級的錯誤，更是系統設計中的邏輯矛盾。 情境偏移： 團隊經常獨立開發子系統。隨著時間推移，他們對自身子系統的觀點可能與整體視角脫節，導致介面與系統規格不符。 版本同步： 在不同儲存庫或分支之間保持模型同步十分困難。一個團隊可能正在基線版本上工作，而另一個團隊已對其進行修改，造成資訊流的延遲。 術語差異： 若無嚴格的命名規範，團隊A可能稱其為「電源供應單元」，而團隊B則稱之為「能源模組」。這種語義差距會破壞自動化可追溯性與報告功能。 解決這些

系統工程涉及在失敗不可接受的複雜相互依存關係中進行導航。資深工程師深知風險是現代系統架構中固有的特性。從靜態文件轉向動態模型，能夠實現更深入的分析。系統模型語言（SysML）提供了形式化風險管理所需的構建模塊。本指南探討如何利用SysML進行架構風險緩解，而無需依賴特定專有工具的細節。 有效的風險建模需要觀點的轉變。這不僅僅是列出潛在失敗的問題。更重要的是將風險邏輯內嵌於系統結構本身。這種方法可實現自動驗證並提高可追溯性。工程師能夠直觀地看到某個組件中的風險如何傳播至整個系統。 🧠 為何選擇SysML進行風險分析？ 傳統的風險登記冊通常以電子表格形式存在，與設計脫節。當設計變更時，風險登記冊往往會過時。SysML彌補了這一缺口。透過將風險元素整合至模型中，資料能與架構保持同步。 主要優勢包括： 可追溯性： 將風險直接連結至需求與模塊。 可視化： 在圖示中觀察風險傳播路徑。 量化： 利用參數圖計算風險機率。 自動化： 根據系統定義驗證風險約束。 資深工程師重視精確性。電子表格雖具彈性，但缺乏結構完整性。SysML模型強制建立關係。若風險與某模塊相關，則無法在未解決模塊依賴關係的情況下刪除該風險。這種結構上的嚴謹性確保在設計迭代過程中不會遺漏緩解策略。 📐 風險建模的核心SysML圖示 不同類型的風險需要不同的建模構造。資深工程師會根據威脅的性質選擇相應的圖示類型。有些風險屬於結構性，有些則屬於行為性或量化性。 圖示類型 主要使用情境 所處理的風險面向 需求圖 📝 將風險需求與系統目標連結 合規性與安全標準 模塊定義圖（BDD） 🧱 定義組件結構與介面 結構性失效與介面 內部模塊圖（IBD）

在現代基於模型的系統工程（MBSE）的背景下，開發專案的複雜性持續上升。團隊經常分佈於不同地點、專業領域與組織邊界之間。這種分散狀態在確保子系統能夠無縫協作時帶來重大挑戰。系統建模語言（SysML）提供了一個標準化的框架，用以描述這些複雜系統，但該語言的有效性僅取決於用來結構化它的模式。本指南探討了特定的SysML介面定義模式，旨在促進跨功能團隊之間的清晰溝通與穩健整合。透過建立一致的建模規範，組織能夠減少歧義、降低重複工作，並加速驗證流程。 🛠️ 🤝 複雜系統中介面的角色 任何大型工程專案的核心在於介面。介面定義了兩個組件之間的界線，說明它們如何互動，而不揭露其內部運作機制。在協作環境中，這些界線不僅是技術規格，更是團隊之間的協議。當軟體團隊與硬體團隊互動，或機械子系統與電氣系統連接時，介面就是規範資料、能量或控制訊號交換的合約。 📜 若未採用標準化的方法來定義這些界線，將會出現多項問題： 整合失敗： 子系統可能依據不相容的標準建構，導致在生命週期後期出現昂貴的實體整合問題。 溝通落差： 模糊的模型迫使團隊依賴口頭協議或外部文件，而這些文件可能隨著時間推移與模型脫節。 可追溯性喪失： 當結構不一致時，將難以將需求追溯至特定的介面行為。 變更管理複雜性： 若未明確標示介面依賴關係，修改系統中的某一部分可能產生未預期的連鎖效應。 SysML透過特定的圖表類型與結構元素來應對這些挑戰。區塊定義圖（BDD）與內部區塊圖（IBD）是用來視覺化這些關係的主要工具。然而，僅僅使用工具並不足夠。團隊必須採用能強制執行清晰度與關注點分離的模式。 🧩 🧱 介面相關的SysML核心概念 在深入探討特定模式之前，理解支援SysML中介面定義的基本構建模塊至關重要。這些元素構成了所有協作模式的語法基礎。掌握這些概念，使工程師能夠精確表達意圖。 🔍 區塊： 組合的基本單位。區塊代表一個實體或邏輯組件。在介面的脈絡中，區塊通常被定義為行為的供應者或消費者。 埠： 埠是區塊上的互動點。它們定義了區塊與環境之間的溝通方式。主要有兩種類型：零件埠（用於結構性連接）與流量埠（用於資訊流動）。 介面： 介面是一組定義合約的埠集合。它明確指出所需（需求介面）與所提供（提供介面）的內容。 值類型： 這些定義了透過埠流動的資訊所關聯的資料結構、單位與限制。統一值類型對於跨團隊的資料一致性至關重要。 流動：
