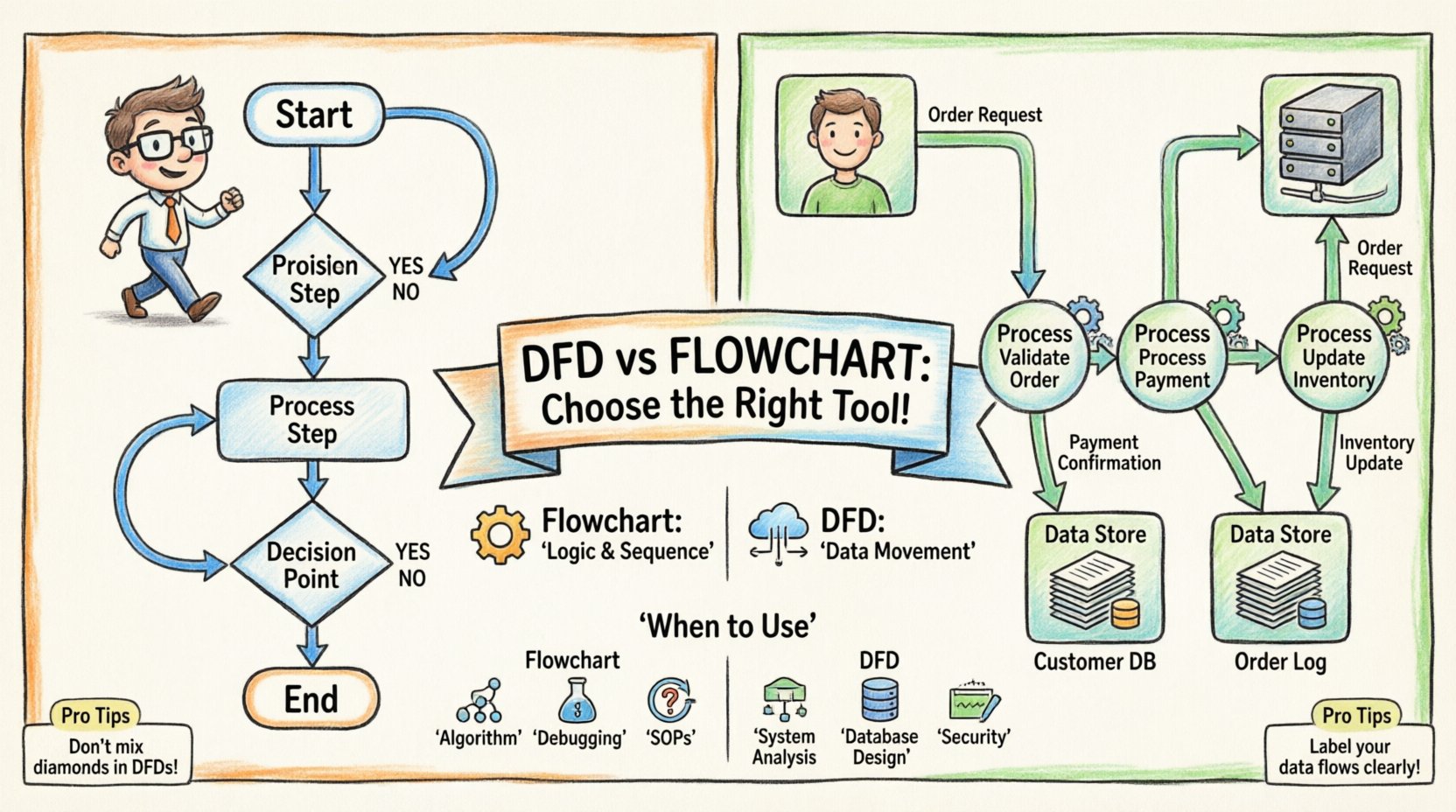

繪製圖表是系統分析與軟體設計中的基本技能。它能將抽象概念轉化為團隊可理解與批判的視覺結構。然而,兩種方法經常讓實務工作者感到困惑:資料流程圖(DFD)與流程圖。雖然兩者都用來表示流程,但它們的用途不同,使用的符號也不同,且關注系統行為的不同面向。選擇錯誤的工具可能導致溝通誤解、邏輯缺陷或開發週期效率低下。本指南提供兩種方法的清晰且權威的解析。 理解這些圖表之間的細微差異,對參與需求收集、系統架構或流程改善的任何人來說都至關重要。本文探討技術規格、實際應用與關鍵差異,以確保模型的準確性。 理解流程圖 🔄 流程圖是演算法、工作流程或程序的圖形化表示。它標示出達成特定結果所採取的步驟順序。流程圖的主要重點在於控制流程。它詳細說明了流程從開始到結束的邏輯,包括決策點、迴圈與條件路徑。 流程圖的核心元件 流程圖依賴一組標準化的圖形,通常與 ANSI 或 ISO 標準相關。每個圖形都具有特定意義,代表所執行的動作: 終止符: 橢圓形或圓角矩形,表示流程的開始或結束。 處理: 矩形,代表系統內執行的動作或操作。 決策: 菱形,根據是/否或真/假條件來分割流程。 輸入/輸出: 平行四邊形,用來標示資料輸入或結果顯示。 連接符: 小圓圈,用來連結不同頁面或區段的圖表部分。 邏輯流程由連接這些圖形的箭頭表示。這種視覺層級結構使分析師能夠追蹤程式的執行路徑或業務程序的流程。在記錄系統在特定條件下的行為時尤其有用。 何時使用流程圖 當複雜性在於邏輯與決策時,流程圖非常理想。請考慮以下情境: 演算法設計: 在程式碼撰寫開始前,定義電腦程式的逐步邏輯時。 業務程序: 在規劃核准工作流程時,例如費用報銷或聘僱程序。 除錯: 在追蹤執行路徑以找出系統失敗或行為異常的位置時。
