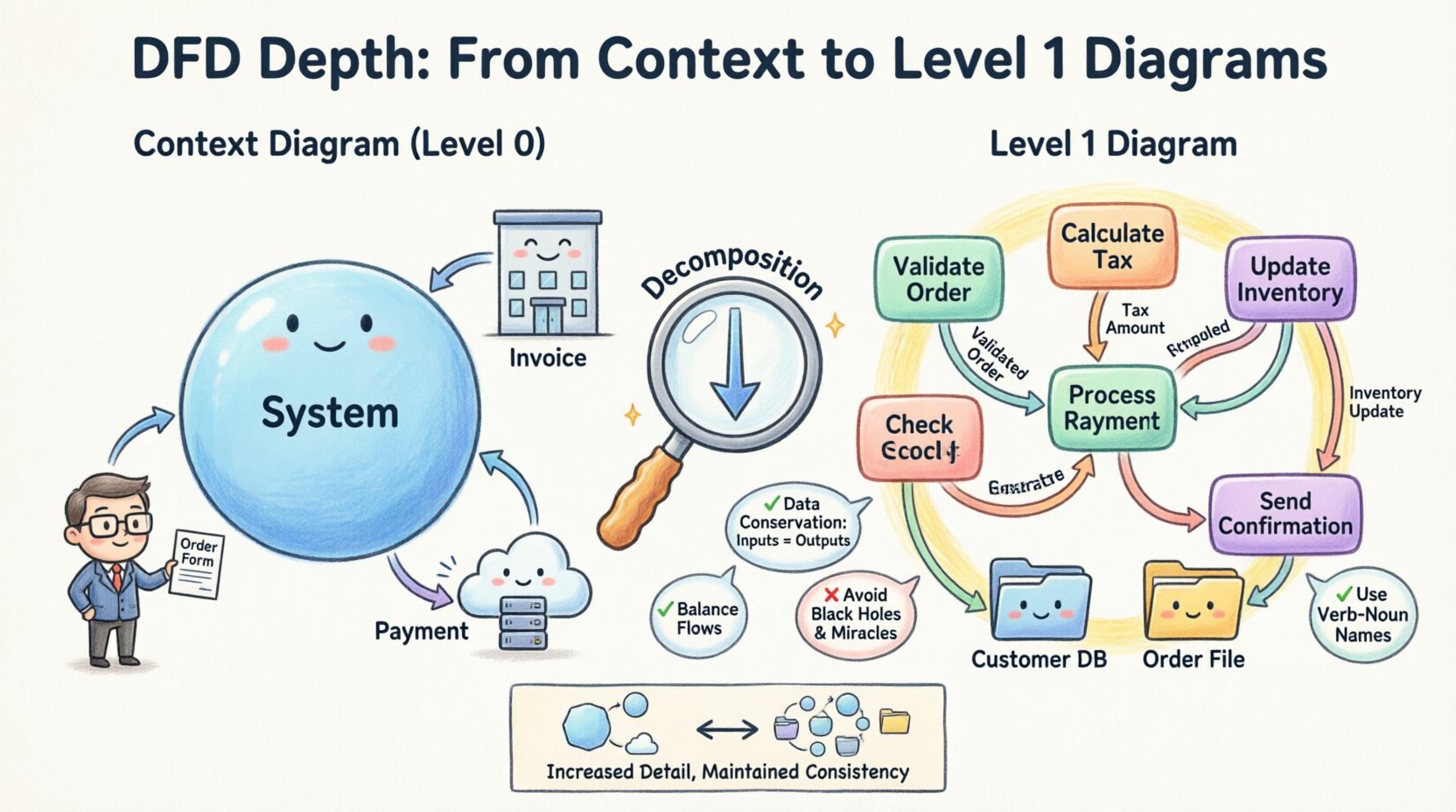

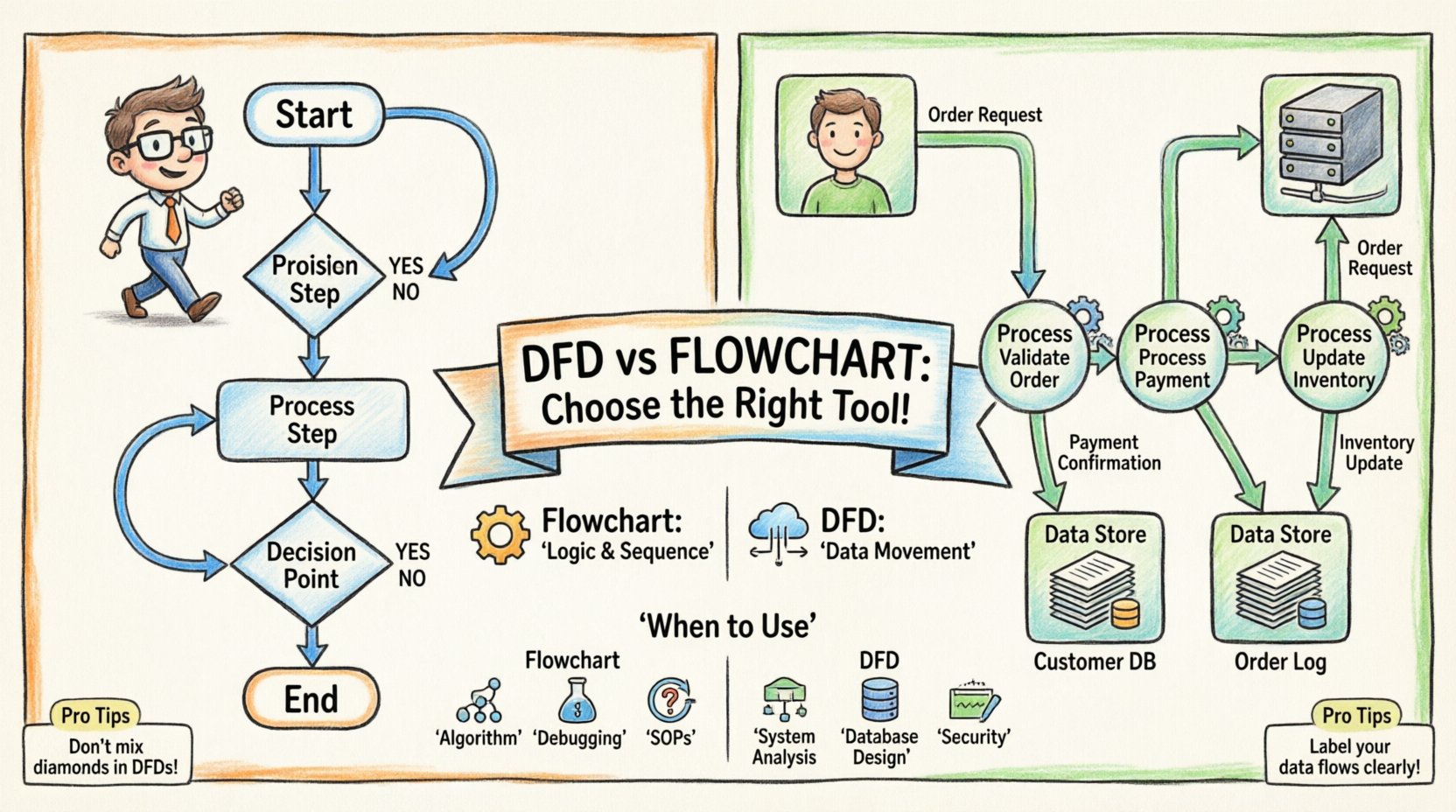

データフローダイアグラム(DFD)は、システム分析および設計における基盤的なツールです。情報がシステム内でどのように移動するかを視覚的に表現し、入力、出力、保存、プロセスを強調します。初心者にとって、複雑なワークフローをマッピングする前にDFDの仕組みを理解することは不可欠です。このガイドでは、特定のソフトウェアツールに依存せずに正確な図を構築するために必要な、基本的な原則、構成要素、ルールについて解説します。 データフローダイアグラムの目的を理解する 🧭 データフローダイアグラムは、システム内のデータの流れを可視化するために用いられる構造化分析手法です。フローチャートが制御論理や決定ポイントに注目するのに対し、DFDはデータの移動にのみ焦点を当てます。この問いに答えます:データはどこから来ているのか、どこへ向かっているのか、そして何が起こるのか? DFDを使用する主な目的には以下が含まれます: システム境界の明確化:システム内部と外部にあるものを明確に定義すること。 データソースの特定:情報を提供または受信する外部エンティティを特定すること。 プロセスのマッピング:データが入力から出力へとどのように変換されるかを示すこと。 保存場所の特定:将来の利用のためにデータが保持される場所を強調すること。 システムの分析を始める際の目的は、ステークホルダーが理解できるモデルを作成することです。適切に構築された図は、データの取り扱いに関する曖昧さを排除します。開発者やアナリストの両方にとって、情報がどのように移動するかを明確にするための設計図として機能します。 DFDの核心的な構成要素 🧱 有効な図を描くためには、4つの基本的な形状とその意味を理解する必要があります。これらの構成要素は、データフローモデリングの語彙を構成します。各要素はシステムアーキテクチャにおいて特定の役割を果たします。 1. 外部エンティティ 🧑💼 外部エンティティは、モデル化されているシステムの外部にあるデータの発信元または受信先を表します。終端者またはエージェントとも呼ばれます。これらのエンティティはシステムとやり取りしますが、内部論理の一部ではありません。 例:顧客、仕入先、政府機関、または他のシステム。 表現方法:通常は長方形または人物のアイコンで描かれます。 機能:システムにデータを送信する
