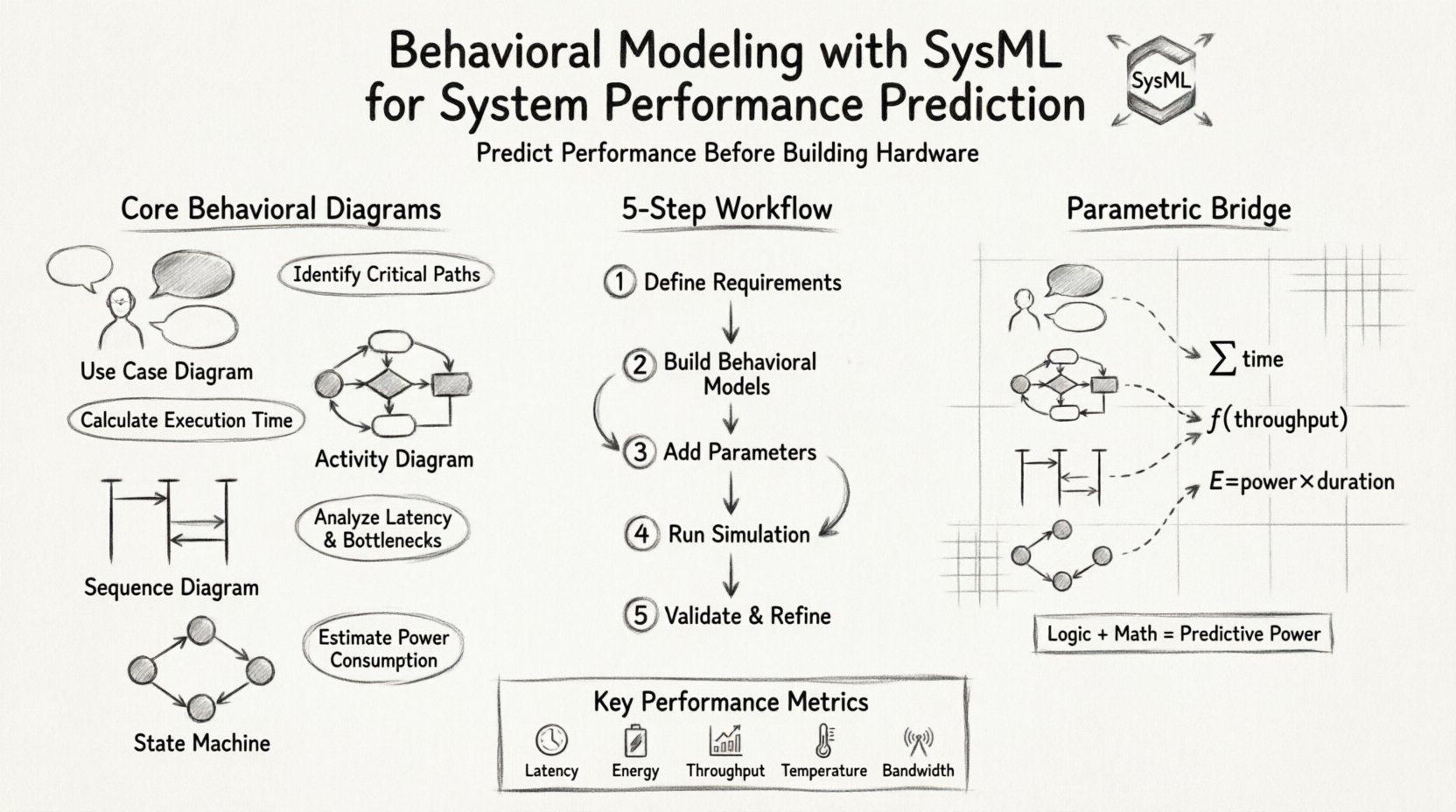

システム性能予測は、複雑な工学プロジェクトのライフサイクルにおける重要なマイルストーンである。正確なモデルがなければ、チームは物理的プロトタイプに頼ることになり、それは費用がかかり、変更も時間がかかる。SysML(システムモデリング言語)は、システムの行動と構造を表現するための標準化されたアプローチを提供する。行動モデリング技術を活用することで、エンジニアはハードウェアが構築される前からシナリオをシミュレートできる。このガイドでは、SysMLの行動図をどのように活用して性能の結果を効果的に予測するかを検討する。 MBSEにおける行動モデリングの理解 🛠️ モデルベースシステムエンジニアリング(MBSE)は、文書からモデルへと焦点を移す。この文脈において、行動モデリングはどのようにシステムが時間とともにどのように動作するかを定義する。相互作用、状態変化、データフローを捉える。性能予測において、行動は機能性だけを意味するものではない。タイミング、リソース消費、スループットが含まれる。 SysMLにおける行動モデリングは、いくつかの重要な目的を果たす: 可視化:抽象的な要件を視覚的な表現に変換する。 検証:ステークホルダーが実装前に論理を検証できるようにする。 シミュレーション:性能指標のテストに使用できるデジタルツイン環境を提供する。 トレーサビリティ:行動をシステム要件および制約に直接リンクする。 性能を予測する際の目的は、遅延、エネルギー消費、スループットなどの変数を定量することである。SysML図はこれらの計算の構造的フレームワークを提供する。この言語はツールに依存しないように設計されており、シミュレーションに使用するプラットフォームに関わらず、モデルが有効であることを保証する。 性能分析のための核心となる行動図 📊 SysMLには、システムの行動を捉えるために特に設計された複数の図形式が含まれている。各図は性能予測のワークフローにおいて独自の役割を果たす。適切な図を選ぶことは、分析対象の特定の性能側面に依存する。 1. ユースケース図 🎯 ユースケース図はシステムの機能的範囲を定義する。アクターとそれらが関与する機能をマッピングする。主に機能要件に使用されるが、高レベルの相互作用を特定することで、性能分析の土台を整える。 アクター:外部エンティティ(ユーザー、
