Architektur-Entscheidungsprotokolle integriert mit SysML-Modellen

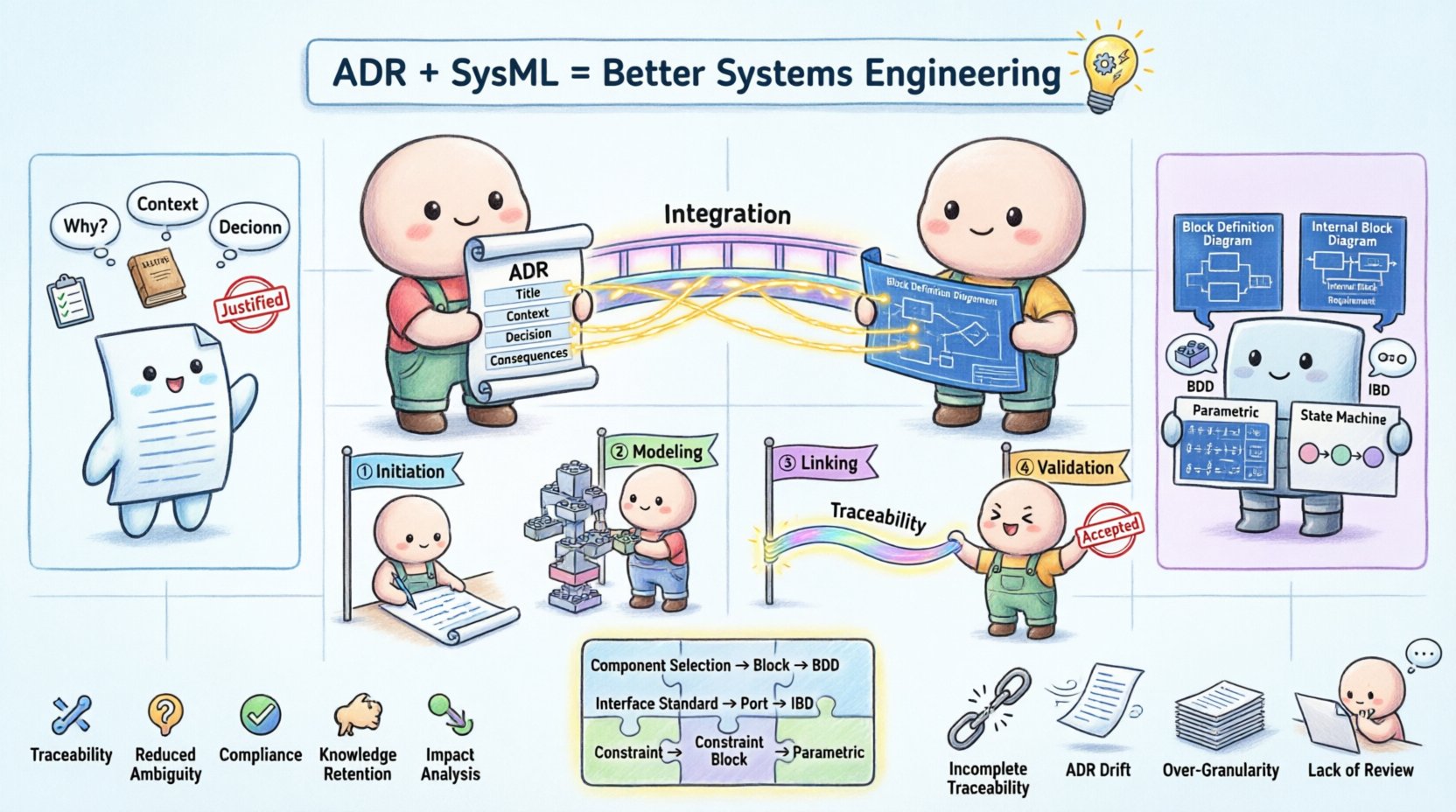

Systemengineering erfordert Präzision. Wenn komplexe Systeme erstellt werden, muss die Begründung hinter strukturellen Entscheidungen ebenso dokumentiert sein wie die Strukturen selbst. Dieser Leitfaden untersucht die Integration von Architektur-Entscheidungsprotokollen (ADRs) mit Modellen der Systems Modeling Language (SysML). Durch die Verknüpfung von textueller Begründung mit visueller Modellierung erstellen Ingenieure eine robuste Nachverfolgbarkeitsmatrix, die Governance und Wartung unterstützt.

Ingenieurentscheidungen beeinflussen Leistung, Kosten und Sicherheit. Ohne eine klare Aufzeichnung können zukünftige Iterationen eines Systems den Kontext verlieren. Die direkte Integration von ADRs in die Modellierungs-Umgebung stellt sicher, dass jedes Modul, jede Anforderung und jedes Interface eine dokumentierte Begründung hat. Dieser Ansatz schließt die Lücke zwischen abstraktem Denken und konkretem Design.

📚 Verständnis der zentralen Komponenten

Bevor die Integration erfolgt, ist es notwendig, die beiden primären Artefakte zu definieren. Das Verständnis ihrer jeweiligen Zwecke klärt, wie sie sich ergänzen.

📝 Architektur-Entscheidungsprotokolle (ADRs)

Ein ADR ist ein kurzer Textdokument, der eine bedeutende architektonische Entscheidung zusammen mit dem Kontext und den Folgen erfasst. Es handelt sich nicht lediglich um ein Änderungsprotokoll, sondern um eine Begründung für einen bestimmten gewählten Weg.

• Zweck:Um festzuhalten, warum eine bestimmte Technologie, Norm oder Struktur gewählt wurde.
• Format:Enthält typischerweise Titel, Status, Kontext, Entscheidung und Folgen.
• Vorteil:Bietet historischen Kontext für zukünftige Ingenieure, die das System überprüfen.
• Umfang:Umfasst hochrangige strategische Entscheidungen und spezifische technische Umsetzungen.

📊 Systems Modeling Language (SysML)

SysML ist eine allgemein verwendbare Modellierungssprache, die zur Spezifikation, Analyse, Gestaltung und Verifizierung komplexer Systeme eingesetzt wird. Sie bietet eine grafische Syntax zur Erfassung von Systemanforderungen und -strukturen.

• Zweck:Um das Verhalten, die Struktur und die Anforderungen des Systems zu visualisieren.
• Format:Verwendet spezifische Diagramme wie Blockdefinition, Interne Block- und Anforderungsdiagramme.
• Vorteil:Ermöglicht die Simulation und Analyse der Systemdynamik.
• Umfang:Umfasst den gesamten Systemlebenszyklus von der Konzeption bis zur Stilllegung.

🔗 Warum ADRs mit SysML integrieren?

Die Trennung von Dokumentation und Modellierung erzeugt Inseln. Ingenieure lesen oft das Modell, um das Design zu verstehen, und konsultieren dann externe Dokumente, um den „Warum“-Aspekt zu erfahren. Die Integration beseitigt diesen Widerstand.

✅ Vorteile der Integration

• Verbesserte Nachverfolgbarkeit:Entscheidungen sind direkt mit den Elementen verknüpft, die sie beeinflussen.
• Verringerte Mehrdeutigkeit: Der Grund dafür ist neben den Implementierungsdetails sichtbar.
• Unterstützung der Compliance: Prüfer können überprüfen, ob Entscheidungen den regulatorischen Standards entsprechen.
• Wissensspeicherung: Institutionelles Wissen bleibt im Modell erhalten, nicht in individuellen Erinnerungen.
• Auswirkungsanalyse: Die Änderung einer Entscheidung wird einfacher, wenn die betroffenen Modellkomponenten sichtbar sind.

🛠️ Abbildungsstrategien für die Integration

Die Verbindung einer textbasierten Aufzeichnung mit einem grafischen Modell erfordert eine konsistente Methode. Die folgenden Strategien zeigen auf, wie bestimmte ADRs auf SysML-Elemente abgebildet werden können.

📌 Abbildung von ADRs auf Anforderungen

Viele Entscheidungen stammen aus Anforderungen. Ein ADR bestätigt oft, dass eine Anforderung umsetzbar ist, oder legt den Lösungsweg fest.

• Link-Typ: Nachverfolgbarkeits-Link.
• Richtung: Anforderung zu ADR.
• Verwendung: Wenn eine Anforderung zerlegt wird, erklärt der ADR die gewählte Lösung, um sie zu erfüllen.

🧱 Abbildung von ADRs auf Blöcke

Blöcke stellen Systemkomponenten dar. Entscheidungen bezüglich der Komponentenauswahl, Schnittstellenstandards oder physischer Einschränkungen gehören hierher.

• Link-Typ: Spezifikations-Link.
• Richtung: Block zu ADR.
• Verwendung: Ein Element des Block-Definitionsschemas (BDD) legt fest, welcher ADR seine Konfiguration steuert.

🔌 Abbildung von ADRs auf Schnittstellen

Schnittstellen definieren, wie Systeme miteinander interagieren. Entscheidungen über Kommunikationsprotokolle oder Datenformate sind hier entscheidend.

• Link-Typ: Assoziations-Link.
• Richtung: Schnittstelle zu ADR.
• Verwendung: Eine Schnittstelle in einem internen Blockdiagramm (IBD) verweist auf die ADR, die den Protokollstandard beschreibt.

📋 Integration-Zuordnungstabelle

Die Tabelle unten fasst zusammen, wie verschiedene ADR-Typen spezifischen SysML-Diagrammelementen entsprechen.

ADR-Thema	SysML-Element	Diagrammtyp	Verfolgbarkeitsziel
Komponentenauswahl	Block	Blockdefinitionsschema (BDD)	Stellen Sie sicher, dass die Komponentenspezifikationen mit der Entscheidung übereinstimmen
Schnittstellenstandard	Port/Proxy	Internes Blockdiagramm (IBD)	Überprüfen Sie das Kommunikationsprotokoll
Einschränkungssetzung	Einschränkungsblock	Parametrisches Diagramm	Validieren Sie Leistungsgrenzen
Anforderungslösung	Anforderung	Anforderungsdiagramm	Verfolgen Sie die Lösung zurück zum Ursprung
Zustandsübergangslogik	Zustandsmaschine	Zustandsmaschinen-Diagramm	Begründen Sie die Zustandslogik

⚙️ Der Integrationsablauf

Die Implementierung dieser Integration erfordert einen definierten Ablauf. Der Prozess stellt sicher, dass Entscheidungen vor oder während des Modellierens, nicht danach, dokumentiert werden.

🚀 Schritt 1: Initiation

• Identifizieren Sie einen bedeutenden Entscheidungspunkt.
• Erstellen Sie ein neues ADR-Dokument mit einer eindeutigen Kennung.
• Definieren Sie den Status als „Entwurf“ oder „Vorgeschlagen“.

📐 Schritt 2: Modellierung

• Erstellen oder aktualisieren Sie das SysML-Modell basierend auf der vorgeschlagenen Entscheidung.
• Wenden Sie die ADR-Kennung als benutzerdefinierte Eigenschaft oder Attribut auf das relevante Modellelement an.
• Stellen Sie sicher, dass das Modell die in der ADR beschriebenen Folgen widerspiegelt.

🔗 Schritt 3: Verknüpfung

• Stellen Sie eine Nachverfolgbarkeitsverbindung zwischen der ADR und dem Modellelement her.
• Beschriften Sie die Verbindung eindeutig (z. B. „Erfüllt“, „Begründet“, „Verfeinert“).
• Stellen Sie sicher, dass die Verbindung in der Nachverfolgungsmatrix vorhanden ist.

✅ Schritt 4: Validierung

• Überprüfen Sie die ADR gemeinsam mit den Stakeholdern.
• Bestätigen Sie, dass das Modell die Entscheidung genau widerspiegelt.
• Aktualisieren Sie den ADR-Status auf „Akzeptiert“.

📝 ADR-Struktur im SysML-Kontext

Standard-ADR-Vorlagen müssen oft angepasst werden, wenn sie im Bereich der Systemtechnik eingesetzt werden. Die folgende Struktur enthält Felder, die speziell für die Modellintegration relevant sind.

• Entscheidungs-ID:Eindeutige Kennung (z. B. ADR-001).
• Titel:Kurze Zusammenfassung der Entscheidung.
• Status: Vorgeschlagen, Akzeptiert, Ersatz oder Abgelehnt.
• Kontext: Welches Problem löst dies?
• Betrachtete Alternativen: Welche Alternativen wurden bewertet?
• Entscheidung: Der gewählte Weg.
• Auswirkungen: Positive und negative Ergebnisse.
• SysML-Link: ID des Modell-Elements (z. B. Block-ID, Anforderungs-ID).
• Diagramm-Referenz: Spezifisches Diagramm, in dem die Entscheidung sichtbar ist.

🔄 Verwaltung von Lebenszyklusänderungen

Systeme entwickeln sich weiter. Eine Entscheidung, die im Konzeptstadium gültig war, kann sich während der detaillierten Planung ändern. Die Verwaltung dieses Wandels ist entscheidend, um die Integrität zu gewährleisten.

📉 Umgang mit abgelösten Entscheidungen

• Löschen Sie alte ADRs nicht. Archivieren Sie sie stattdessen.
• Erstellen Sie eine neue ADR, die auf die alte verweist.
• Aktualisieren Sie das SysML-Modell, um die neue Entscheidung widerzuspiegeln.
• Verknüpfen Sie das neue Modell-Element mit der neuen ADR.
• Markieren Sie die alte ADR als „Abgelöst“.

📈 Versionskontrolle

• Versionieren Sie die ADR-Dokumente gemeinsam mit den Modell-Dateien.
• Stellen Sie sicher, dass das Modellversionstags mit dem ADR-Versionstags übereinstimmt.
• Verwenden Sie Änderungsprotokolle, um den Grund für Versionserhöhungen zu dokumentieren.

🧩 Beispiel-Szenario: Kommunikationsprotokoll

Um die Integration zu veranschaulichen, betrachten Sie eine Entscheidung bezüglich des Kommunikationsprotokolls für ein Steuersystem.

📄 ADR-Inhalt

• Titel: Auswahl des Kommunikationsprotokolls.
• Kontext: Das System erfordert den Echtzeit-Datenaustausch zwischen Sensoren und Steuergeräten.
• Optionen: Ethernet, CAN-Bus, Wireless.
• Entscheidung: CAN-Bus aufgrund von Störfestigkeit und Determinismus ausgewählt.
• Folge: Höhere Latenz als Ethernet, aber robust in elektromagnetischen Umgebungen.

📊 SysML-Darstellung

• Block: „SensorController“.
• Schnittstelle: „DataPort“.
• Nachvollziehbarkeit: Die Spezifikation für „DataPort“ verweist auf ADR-001.
• Einschränkung: Ein Einschränkungsblock definiert die „MaxLatency“-Parameter, abgeleitet aus den Folgen des ADR.

🛑 Häufige Fehler, die vermieden werden sollten

Selbst bei einem guten Prozess können Fehler auftreten. Die Aufmerksamkeit für häufige Fehler hilft, die Qualität zu erhalten.

❌ Unvollständige Nachvollziehbarkeit

Erstellen des Verweises, aber nicht Aktualisieren bei Änderungen am Modell. Dies führt zu defekten Verweisen und verlorenem Kontext.

❌ ADR-Abweichung

Aktualisieren des Modells, um die Entscheidung zu widerspiegeln, aber nicht Aktualisieren des ADR-Textes. Dadurch entsteht eine falsche Aufzeichnung dessen, was entschieden wurde.

❌ Übermäßige Feinheit

Erstellen von ADRs für jede kleinste Änderung. Konzentrieren Sie sich auf Entscheidungen, die die Architektur erheblich beeinflussen.

❌ Fehlende Überprüfung

Schreiben von ADRs isoliert ohne Zustimmung der Stakeholder. Dies verringert die Autorität der Aufzeichnung.

📏 Best Practices für die Governance

Die Governance stellt sicher, dass der Prozess konsistent innerhalb des Ingenieurteams eingehalten wird.

• Standardisierte Benennung: Verwenden Sie eine konsistente Benennungsconvention für ADRs und Modell-Elemente.
• Zugriffssteuerung: Beschränken Sie, wer ADRs und Modell-Verknüpfungen ändern darf.
• Regelmäßige Audits: Überprüfen Sie regelmäßig auf verwaiste Verknüpfungen (Modell-Elemente ohne ADRs).
• Ausbildung: Stellen Sie sicher, dass alle Ingenieure verstehen, wie diese Artefakte verknüpft und gewartet werden müssen.
• Automatisierung: Verwenden Sie bei Gelegenheit Skripte, um zu überprüfen, ob jeder kritische Block eine zugehörige ADR hat.

🔍 Tiefenanalyse: Parametrische Diagramme und Entscheidungen

Parametrische Diagramme definieren die mathematischen Beziehungen innerhalb eines Systems. Entscheidungen bezüglich Beschränkungen und Gleichungen sind hier von entscheidender Bedeutung.

• Gleichungsauswahl: Die ADR legt fest, welche physikalischen Modellgleichungen verwendet werden.
• Einheitensysteme: Die ADR definiert das Einheitensystem (SI vs. imperial) für das Modell.
• Löserkonfiguration: Die ADR dokumentiert die gewählten numerischen Methoden für die Simulation.
• Validierung: Die ADR notiert, wie das Modell anhand physikalischer Tests validiert wurde.

Wenn eine Entscheidung eine parametrische Beschränkung ändert, stellt die Rückverfolgbarkeitsverbindung sicher, dass der Löser nicht mit veralteten Annahmen läuft. Dies verhindert Simulationsfehler, die zu kostspieligen Neuplanungen führen könnten.

🔍 Tiefenanalyse: Zustandsmaschinen-Diagramme

Verhaltensentscheidungen befinden sich oft in Zustandsmaschinen. Die Übergangslogik wird durch architektonische Entscheidungen gesteuert.

• Zustandslogik: Die ADR begründet, warum ein bestimmter Zustand eintreten soll.
• Ereignisbehandlung: Die ADR definiert, wie das System auf bestimmte Auslöser reagiert.
• Ausfallzustände: Die ADR dokumentiert, wie das System Fehler innerhalb der Zustandsmaschine behandelt.
• Zeitüberschreitungen: Die ADR legt die zeitlichen Beschränkungen für Zustandsübergänge fest.

Die Integration von ADRs sorgt hier dafür, dass die Logik nicht nur funktional ist, sondern auch sicher und den Sicherheitsstandards entspricht.

📈 Erfolg messen

Wie stellen Sie sicher, dass die Integration funktioniert? Verwenden Sie Metriken, um den Zustand des Systems zu überwachen.

• Rückverfolgbarkeitsabdeckung: Prozentsatz der kritischen Blöcke mit verknüpften ADRs.
• Link-Gültigkeit: Prozentsatz der Links, die aktiv und nicht defekt sind.
• ADR-Alter: Durchschnittliches Alter von ADRs, um sicherzustellen, dass sie regelmäßig überprüft werden.
• Änderungshäufigkeit: Wie oft ADRs ersetzt werden (hohe Häufigkeit kann Instabilität anzeigen).
• Bewertungszeit: Zeit, die für die Überprüfung und Genehmigung neuer Entscheidungen benötigt wird.

🤝 Zusammenarbeit über Disziplinen hinweg

Systemingenieurwesen umfasst mehrere Disziplinen. ADRs und SysML müssen alle von ihnen unterstützen.

• Software-Ingenieure: Verwenden Sie ADRs, um Hardware-Beschränkungen zu verstehen, die in SysML modelliert sind.
• Maschinenbauer: Verwenden Sie ADRs, um thermische und strukturelle Grenzen zu verstehen.
• Testingenieure: Verwenden Sie ADRs, um die Begründung hinter den Anforderungen an die Testabdeckung zu verstehen.
• Projektmanager: Verwenden Sie ADRs, um Risikofaktoren im Zeitplan zu verstehen.

Wenn das Modell die einzige Quelle der Wahrheit ist, wird die Kommunikation effizienter. Jeder bezieht sich auf dieselbe Entscheidungs-ID.

🚧 Umgang mit veralteten Modellen

Viele Organisationen verfügen über bestehende SysML-Modelle ohne ADRs. Die nachträgliche Integration ist möglich, erfordert aber Aufwand.

• Prüfphase: Überprüfen Sie bestehende Modelle, um kritische Entscheidungen zu identifizieren.
• Lückenanalyse: Identifizieren Sie Elemente ohne dokumentierte Begründung.
• Erstellung der Aufgabenliste: Erstellen Sie eine Liste von ADRs, die geschrieben werden sollen.
• Priorität: Konzentrieren Sie sich zuerst auf Entscheidungen mit hohem Risiko oder hohen Kosten.
• Dokumentation:Schreiben Sie die ADRs basierend auf Interviews und historischen Aufzeichnungen.
• Verknüpfung:Stellen Sie die Rückverfolgbarkeitsverknüpfungen im Modell her.

Dieser Prozess verwandelt ein passives Modell in eine aktive Wissensbasis.

📌 Zusammenfassung der wichtigsten Punkte

• ADRs liefern das „Warum“, während SysML das „Was“ und das „Wie“ liefert.
• Die Integration erfordert einen definierten Arbeitsablauf und konsistente Abbildungsstrategien.
• Rückverfolgbarkeitsverknüpfungen müssen während des gesamten Systemlebenszyklus aufrechterhalten werden.
• Versionskontrolle ist entscheidend für die Verwaltung von Änderungen und ersetzen Entscheidungen.
• Spezifische Diagramme (Parametrisch, Zustandsmaschine, BDD) erfordern maßgeschneiderte ADR-Inhalte.
• Governance und Audits stellen sicher, dass der Prozess im Laufe der Zeit wirksam bleibt.

Durch die Kombination dieser beiden Disziplinen bauen Ingenieurteams Systeme, die nicht nur technisch solide sind, sondern auch gut verständlich und wartbar. Die in die Dokumentation gesteckte Anstrengung zahlt sich in Form reduzierten Risikos und reibungsloseren Lebenszyklusmanagement aus.
