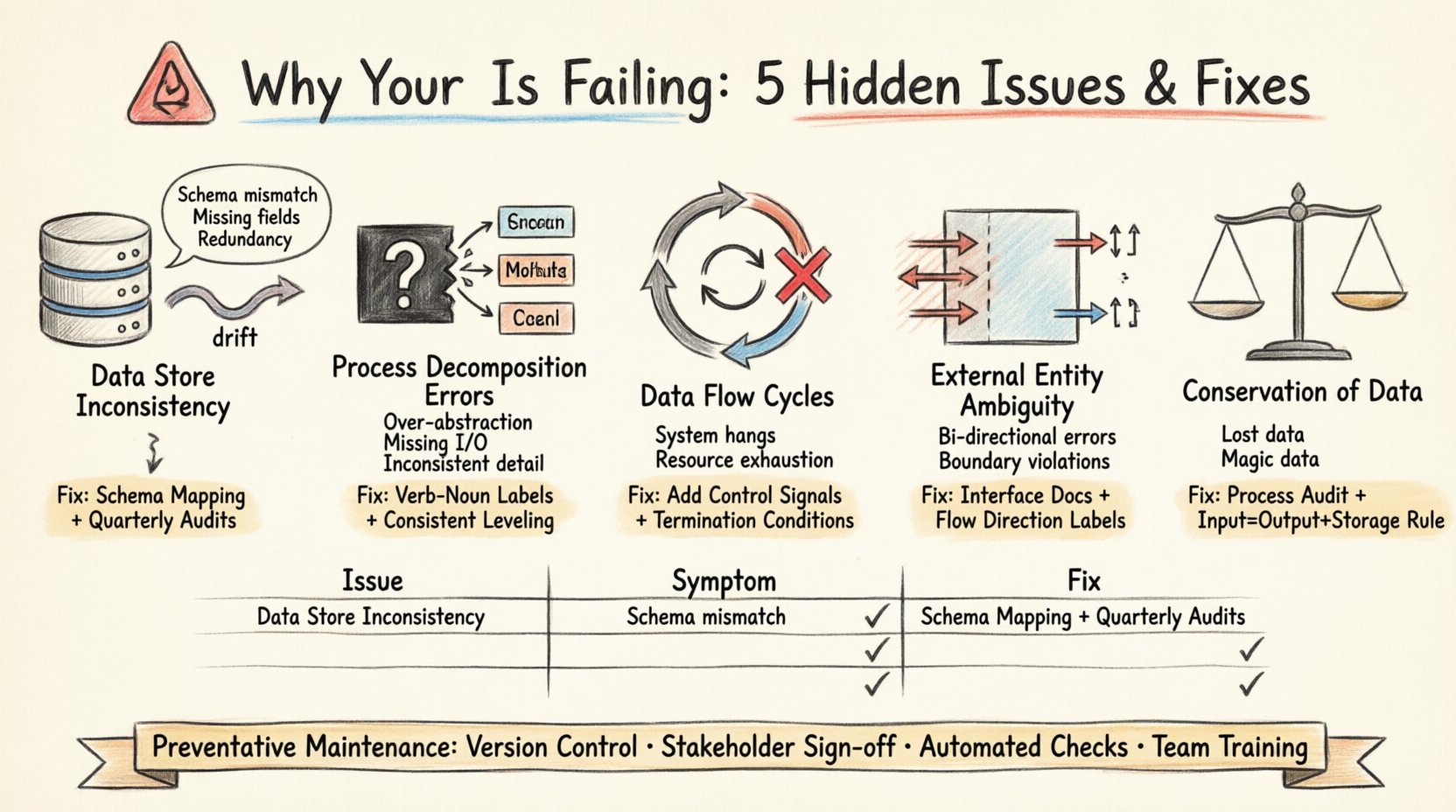

データフローダイアグラム（DFD）は、システムアーキテクチャおよびプロセスモデリングの基盤を担います。情報がシステム内でどのように移動するかを可視化し、入力、出力、変換を特定します。しかし、経験豊富なアナリストですら、図が実際のプロセスの状態を反映しなくなった状況に直面することがあります。DFDが失敗すると、設計と実行の間に乖離が生じ、統合エラーと保守の地獄を招きます。 🛑 このガイドでは、データフローダイアグラムの正確性と有用性を損なう最も一般的な5つの隠れた問題を検討します。これらの落とし穴を理解することで、チームはシステム文書の高忠実度を維持し、モデルが開発や分析の信頼できるツールのまま保てるようになります。 1. データストアの不整合：静かなずれ 🗄️ DFDの保守において最も頻発する失敗の一つは、図示されたデータストアと実際の物理的実装との乖離です。時間の経過とともにデータベーススキーマが変更され、テーブルが分割され、またはデータ保持ポリシーが変更されることがあります。DFDが同時に更新されなければ、混乱の原因となるだけでなく、明確さをもたらすものではなくなります。 データストアのずれの兆候 プロセスエラー： プロセスが、指定された形式ではもはや存在しないデータを参照している。 欠落しているフィールド： 新たなデータ要件が、データフロー経路に反映されていない。 冗長性： 図面上では複数のデータストアが存在するが、実際には統合済みである。 この問題を解決するには、現在のシステムスキーマを図と照合して厳密な監査を行う必要があります。DFD内のすべてのデータストアが、有効な物理的または論理的リポジトリに対応していることを確認してください。 解決ステップ スキーママッピング： 図のエンティティとデータベーステーブルの間で直接的なマッピング表を作成する。 変更ログ： 図自体にバージョン管理システムを導入し、コードリポジトリの変更と連携する。 定期的なレビュー： データストアの整合性を目的とした四半期ごとのレビューをスケジュールする。 2. プロセス分解の誤り：ブラックボックスの罠 📦 DFDは複雑さを管理するために階層的分解に依存しています。高レベルのプロセスはサブプロセスに分解されます。これらのサブプロセスが曖昧に定義されると、重要な論理が隠蔽される「ブラックボ

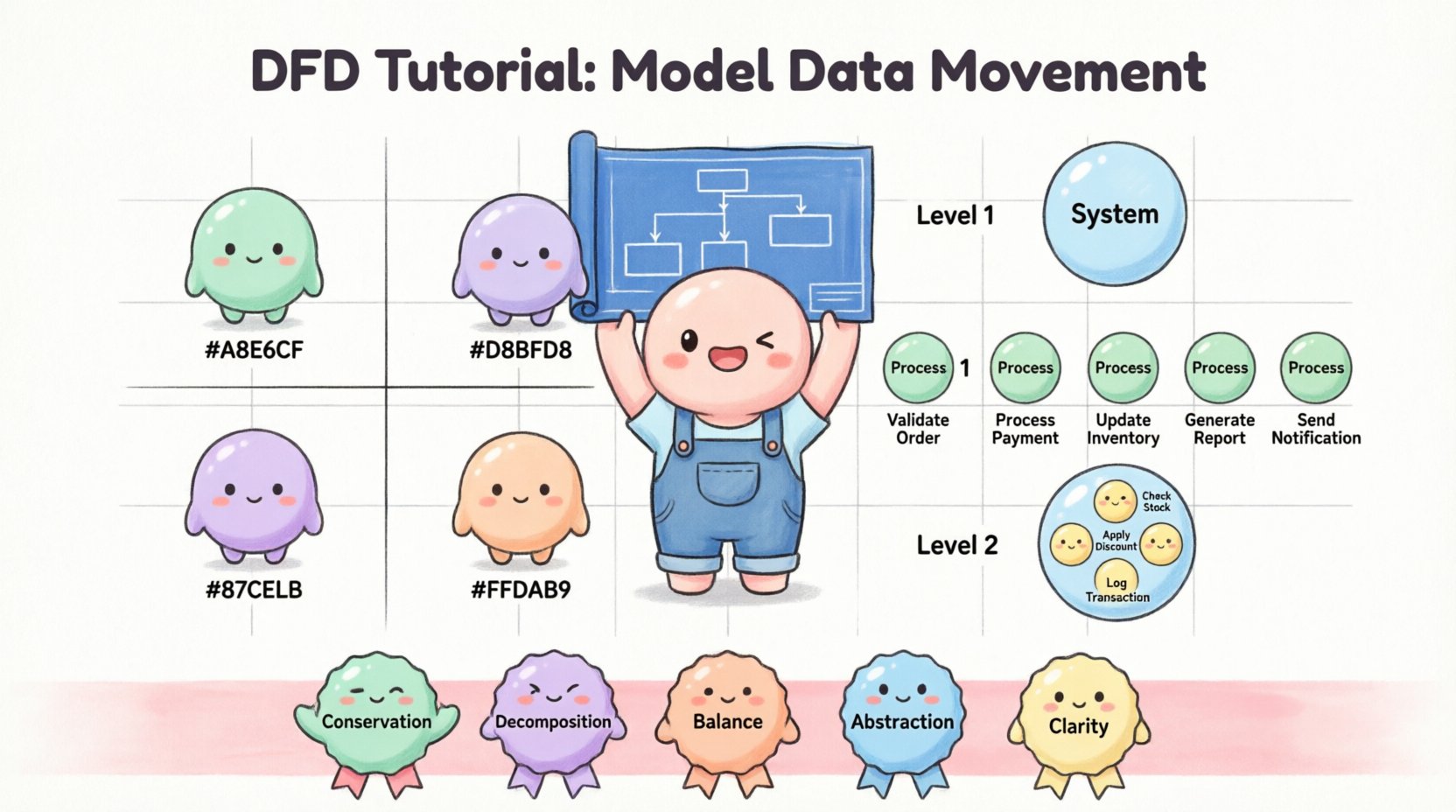

データフローダイアグラム（DFD）は、情報システムの視覚的設計図として機能します。コードが構文を通じて論理を記述するのに対し、DFDは動きを通じて論理を記述します。データがシステムに入り、さまざまなプロセスを経て変換され、出力または保存として出る様子をマッピングします。このガイドでは、独自のツールに依存せずにこれらの図を構築する方法を包括的に解説し、システム分析の基本原則に焦点を当てます。 新しいアプリケーションの要件を定義している場合でも、既存のレガシーシステムを監査している場合でも、データフローを理解することは不可欠です。適切に構成されたDFDは曖昧さを排除します。ステークホルダーが情報の発生源と終了点について合意を促します。この文書では、DFDの構造、その構築を規定するルール、複雑なシステムを管理可能なビューに分解するための手法について探求します。 🧠 コアコンセプトの理解 データフローダイアグラムは制御フローダイアグラムではありません。イベントのタイミングや順序を示すものではありません。代わりに、データそのものに注目します。まるで河川システムの地図と考えてください。水の速さや天候には関心がありません。重要なのは支流、貯水池、そして川の河口です。 ビジネスシステムをモデル化する際、DFDは3つの主要な問いに答えます： データはどこから来るのか？（外部エンティティ） データはどのように変化するのか？（プロセス） データはどこに保管されるのか？（データストア） これらの問いに答えることで、ビジネスの論理的表現を作成できます。この表現は、システムを構築するために使用する技術スタックに関係なく、有効なままです。ビジネスニーズと技術的実装の間のギャップを埋める抽象化の言語なのです。 🔑 四つの必須構成要素 すべてのデータフローダイアグラムは、4つの特定の記号を使って構築されます。メソドロジーによって記法はわずかに異なりますが、根本的な概念は一貫しています。これらの要素を習得することが、正確なモデル化の基盤です。 1. 外部エンティティ 🏢 外部エンティティは、モデル化対象のシステムの境界外にあるデータの発生源または到着先を表します。通常は、主システムとやり取りする人、部門、または他のシステムです。 発生源： 注文を提出する顧客。 到着先： 報告を受け取る税務当局。 シ

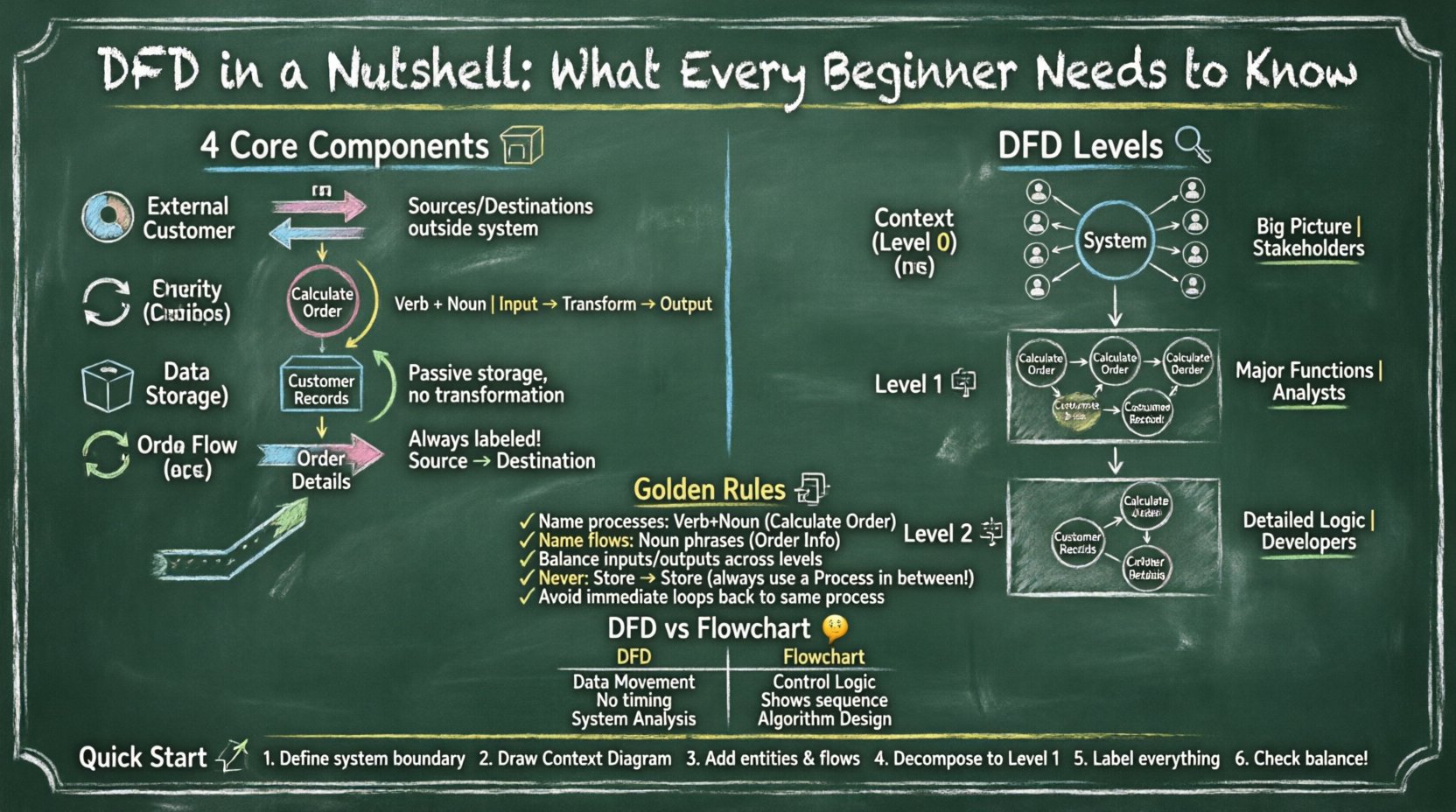

データフローダイアグラム（DFD）は、情報がシステム内でどのように移動するかを可視化するための必須ツールです。新しいアプリケーションの設計、ビジネスプロセスのマッピング、または既存のワークフローの分析を行う場合、データの流れを理解することは不可欠です。このガイドでは、DFDの概念を扱いやすい部分に分解し、明確さと実用的な応用に焦点を当てます。 🧐 そもそもデータフローダイアグラムとは何か？ データフローダイアグラムとは、情報システム内を流れているデータの流れを図式化したものである。フローチャートとは異なり、フローチャートは制御論理や判断ポイントに注目するが、DFDは入力元から出力先へとデータがどのように移動するかに注目する。これにより、ステークホルダーは必要なデータ、その出所、処理方法、最終的な到着地点を理解できる。 DFDをシステムの情報の地図と考えてください。線形的なタイミングや出来事の順序を示すのではなく、データの接続性と変換を示します。このため、要件収集段階においてシステムアナリストや開発者にとって特に有用です。 🧩 4つの核心的な構成要素 有効なDFDを構築するには、4つの基本的な構成要素を理解する必要があります。すべての図はこれらの要素を使って構成されます。これらを正しく使用することで、図がシステムの論理を正確に反映していることを保証できます。 外部エンティティ（またはターミネータ）：これらはシステム境界外のデータの発生源または到着地を表します。ユーザー、他のシステム、組織などが例です。これらはデータフローの開始点または終了点です。 プロセス：これらは入力データを出力データに変換するアクションです。プロセスは、合計を計算する、入力値を検証する、リストを並べ替えるなど、データをある形で変更します。各プロセスには、そのアクションを説明する名前が必要です。 データストア：これらは後で使用するためにデータを保持するリポジトリです。データベース、ファイル、または情報が保存される場所を表します。データはストアに流入して記録され、ストアから流出して取得されます。 データフロー：これらはデータの移動方向を示す矢印です。エンティティ、プロセス、ストアをつなぎます。すべてのフローには、移動中の特定のデータを説明するラベルが必要です。 データが単に出現したり消えたりすること

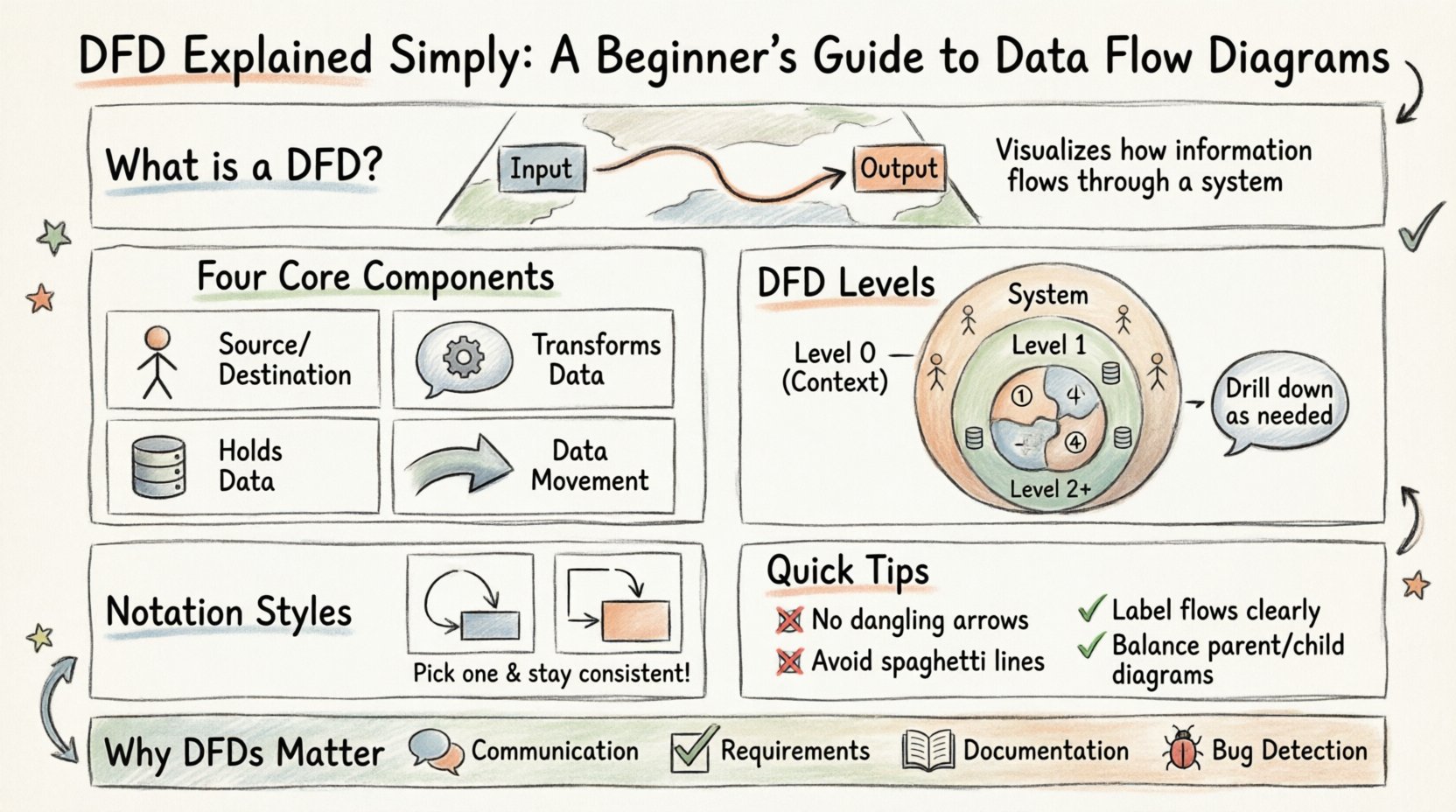

データフローダイアグラム（DFD）は、システム分析および設計における基盤的なツールです。情報がシステム内でどのように移動するかを視覚的に表現し、入力、出力、保存、プロセスを強調します。初心者にとって、複雑なワークフローをマッピングする前にDFDの仕組みを理解することは不可欠です。このガイドでは、特定のソフトウェアツールに依存せずに正確な図を構築するために必要な、基本的な原則、構成要素、ルールについて解説します。 データフローダイアグラムの目的を理解する 🧭 データフローダイアグラムは、システム内のデータの流れを可視化するために用いられる構造化分析手法です。フローチャートが制御論理や決定ポイントに注目するのに対し、DFDはデータの移動にのみ焦点を当てます。この問いに答えます：データはどこから来ているのか、どこへ向かっているのか、そして何が起こるのか？ DFDを使用する主な目的には以下が含まれます： システム境界の明確化：システム内部と外部にあるものを明確に定義すること。 データソースの特定：情報を提供または受信する外部エンティティを特定すること。 プロセスのマッピング：データが入力から出力へとどのように変換されるかを示すこと。 保存場所の特定：将来の利用のためにデータが保持される場所を強調すること。 システムの分析を始める際の目的は、ステークホルダーが理解できるモデルを作成することです。適切に構築された図は、データの取り扱いに関する曖昧さを排除します。開発者やアナリストの両方にとって、情報がどのように移動するかを明確にするための設計図として機能します。 DFDの核心的な構成要素 🧱 有効な図を描くためには、4つの基本的な形状とその意味を理解する必要があります。これらの構成要素は、データフローモデリングの語彙を構成します。各要素はシステムアーキテクチャにおいて特定の役割を果たします。 1. 外部エンティティ 🧑‍💼 外部エンティティは、モデル化されているシステムの外部にあるデータの発信元または受信先を表します。終端者またはエージェントとも呼ばれます。これらのエンティティはシステムとやり取りしますが、内部論理の一部ではありません。 例：顧客、仕入先、政府機関、または他のシステム。 表現方法：通常は長方形または人物のアイコンで描かれます。 機能：システムにデータを送信する

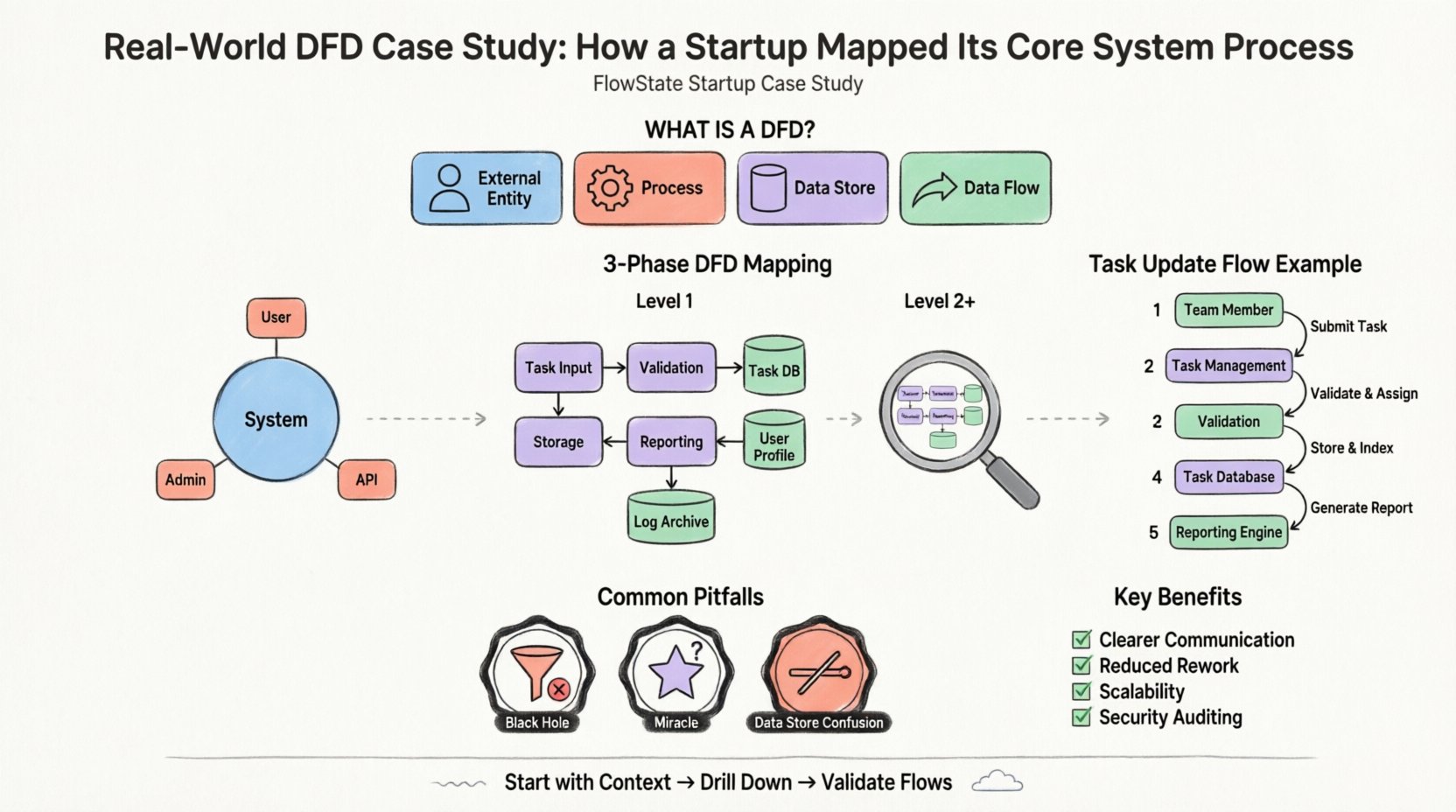

テクノロジー企業を構築する初期段階では、明確さが価値ある資産となる。創業者たちは、データの流れを十分に可視化せずに、いきなりコーディングに取り掛かることが多い。このアプローチは、後々に技術的負債や複雑なデバッグ作業を招きやすい。データフローダイアグラム（DFD）は、情報がシステム内でどのように移動するかを可視化する構造的な手法を提供する。このガイドでは、スタートアップがコードを1行も書く前に、アーキテクチャを明確にするためにこの手法を実際にどのように活用したかを、実際の事例を通して探求する。 文脈を理解する：スタートアップの課題 🏗️ 「FlowState」という架空のスタートアップを想定しよう。この企業はリモートチーム向けのプロジェクト管理プラットフォームの構築を目指している。コア価値提案は、タスクの割り当て、リアルタイムでのステータス更新、自動レポート生成にある。創業チームが直面した一般的な問題は、ユーザーのデータがインターフェースからデータベースへ、そして戻ってくるまでの流れについて、曖昧な理解しか持っていないことだった。 明確なマップがなければ、開発チームは以下のリスクに直面していた： 重複するプロセス：同じ指標を複数のステップで計算する。 セキュリティの穴：セキュアでないノードを経由してデータが流れること。 コミュニケーションの断絶：開発者が要件を異なるように解釈すること。 解決策は、さらに会議を増やすことではなく、より良いモデル化であった。彼らはデータフローダイアグラムの手法を取り入れ、システムの論理を文書化した。このアプローチにより、システムを静的なデータベースではなく、一連の変換プロセスとして捉えることが可能になった。 データフローダイアグラムとは何か？ 🔍 データフローダイアグラムとは、情報システム内を流れるデータの流れを図式化したものである。これはプロセスのタイミングや意思決定の論理（アルゴリズムのように）を示すものではないが、データが元から目的地へと移動する様子を示す。焦点は「何」にあり、そして「どう. このモデル化手法で使用される標準的な構成要素は以下の通りである： 外部エントリ：システム外部のデータの発信元または受信先（例：ユーザー、サードパーティAPI）。 プロセス：データを変換する活動（例：「税金を計算する」、「パスワードを検証する」

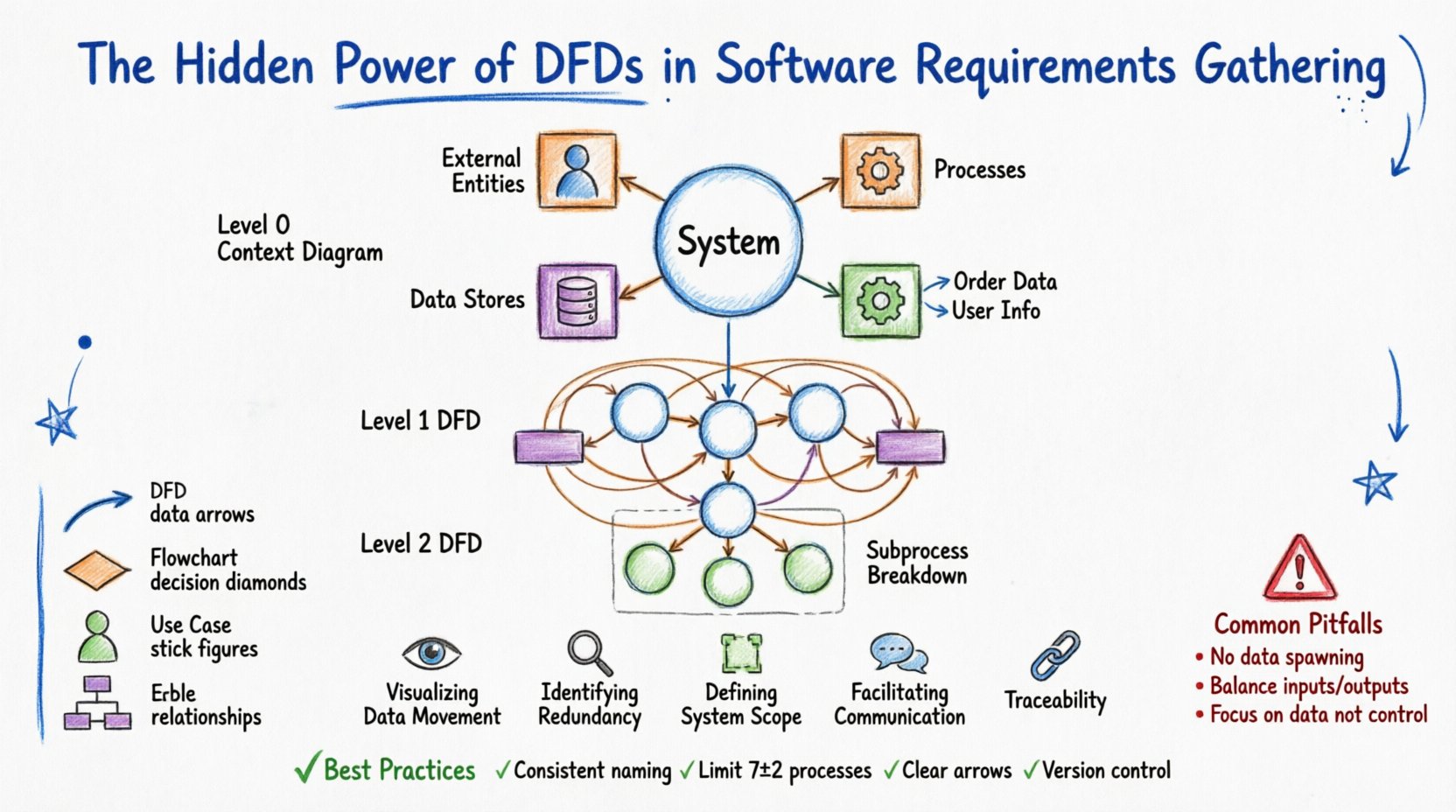

ソフトウェアプロジェクトは、コードの品質のためではなく、誤解された要件のためでしばしば頓挫する。チームがデータの流れを明確に把握せずに、設計や開発に直ちに着手すると、技術的負債や範囲の拡大が生じる。ここにデータフローダイアグラム（DFD）の価値が現れる。DFDは、ビジネス関係者と技術アーキテクトの間の溝を埋める視覚的言語として機能する。 データフローダイアグラムとは、情報システム内を流れているデータの流れを図式化したものである。フローチャートが制御論理や決定ポイントに注目するのに対し、DFDは情報の流れに注目する。データがシステムに入力される方法、変換される方法、どこに保存されるか、そしてどのように出力されるかを示す。要件収集の文脈において、この違いは極めて重要である。会話の焦点を「システムが何をするか」から「システムが扱うデータは何か. このガイドでは、DFDのメカニズム、利点、戦略的活用法を検討する。それらが曖昧さを明確にし、検証を支援し、最終製品がビジネスニーズと一致することを保証する方法を検証する。 DFDの核心的な構成要素を理解する 🧩 複雑なプロジェクトにDFDを適用する前に、基本構成要素を理解しておく必要がある。DFDは4つの基本要素で構成される。それぞれは特定の幾何学的表現を持ち、システム内での機能について厳密な定義が存在する。 外部エンティティ（四角形または長方形）：これらはシステム境界外のデータの発信元または受信先を表す。顧客、仕入先、外部の決済ゲートウェイ、規制機関などが例である。これらはシステム内でデータを処理しない。単にデータを提供するか、受け取るだけである。 プロセス（丸みを帯びた長方形または円）：プロセスは入力データを出力データに変換する。これはアクションまたは計算を意味する。たとえば「税金を計算する」や「ユーザーのログインを検証する」などである。すべてのプロセスには少なくとも1つの入力と1つの出力が必要である。 データストア（開口部のある長方形）：これはデータが静止状態で保持される場所を表す。データベースのテーブル、ファイル、あるいは物理的なアーカイブも含まれる。データストアは自らデータを生成しない。プロセスが読み取りまたは書き込みを行うのを待っているだけである。 データフロー（矢印）：これらはエンティティ、プロセス、ストアの間での

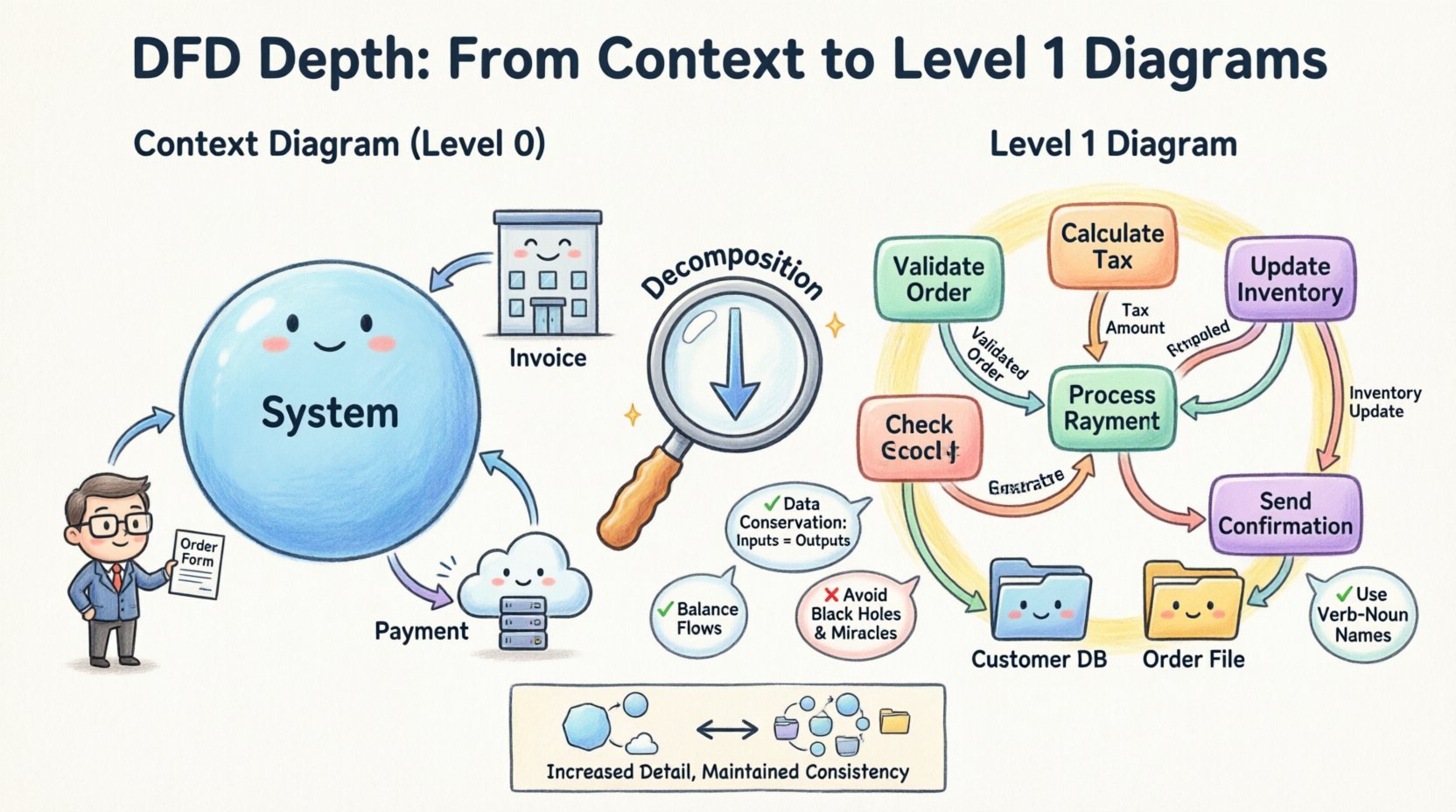

データフローダイアグラム（DFD）は、システム分析と設計における基本的なツールです。情報がシステム内でどのように移動するかを視覚的に表現します。DFDの深さを理解することは、要件を正確に捉えるために不可欠です。このガイドでは、高レベルのコンテキスト図から詳細なレベル1図へと移行するプロセスを検討します。特定のソフトウェアツールに依存せずに、分解の原則、データ保存の原則、構造的整合性について検討します。 DFDの階層構造を理解する 🏗️ DFDは平坦な文書ではなく、階層構造を持っています。この構造により、アナリストはシステムを異なる詳細度で見ることができます。各レベルで、プロセスとデータフローの詳細が追加されます。 コンテキスト図（レベル0）： 最上位のレベル。システムを外部エンティティと相互作用する単一のプロセスとして示します。 レベル1図： 最初の分解。単一のプロセスを主要なサブプロセスに分割します。 レベル2図： 必要に応じて、レベル1プロセスのさらなる分解。 コンテキスト図からレベル1図への移行は、新規のアナリストにとってしばしば最も困難なステップです。明確さと詳細さのバランスを取る必要があります。図が高すぎると、実行可能な情報が不足します。逆に低すぎると、ごちゃごちゃして全体像が見えにくくなります。 コンテキスト図：システムの境界 🚧 コンテキスト図は、すべてのDFDの基盤となります。研究対象のシステムの境界を定義します。円の内側にあるものはすべてシステムの一部であり、外側にあるものは外部です。 主要な構成要素 中心プロセス： 単一の円または角が丸い長方形で表されます。これは全体のシステムを表します。 外部エンティティ： データの発生源または到着先です。これらは人、部門、または他のシステムです。 データフロー： エンティティとプロセスを結ぶ矢印です。これらは入力または出力を表します。 境界の定義 境界を明確にすることは非常に重要です。現在のプロジェクトの範囲外にあるエンティティは外部とみなされます。たとえば、給与システムでは税務当局は外部エンティティである可能性がありますが、財務部門は内部である可能性があります。境界の誤認は範囲の拡大と混乱を招きます。 コンテキスト図のベストプラクティス シンプルに保つ： 中心プロセスは1つだけであるべきです。 エンティテ

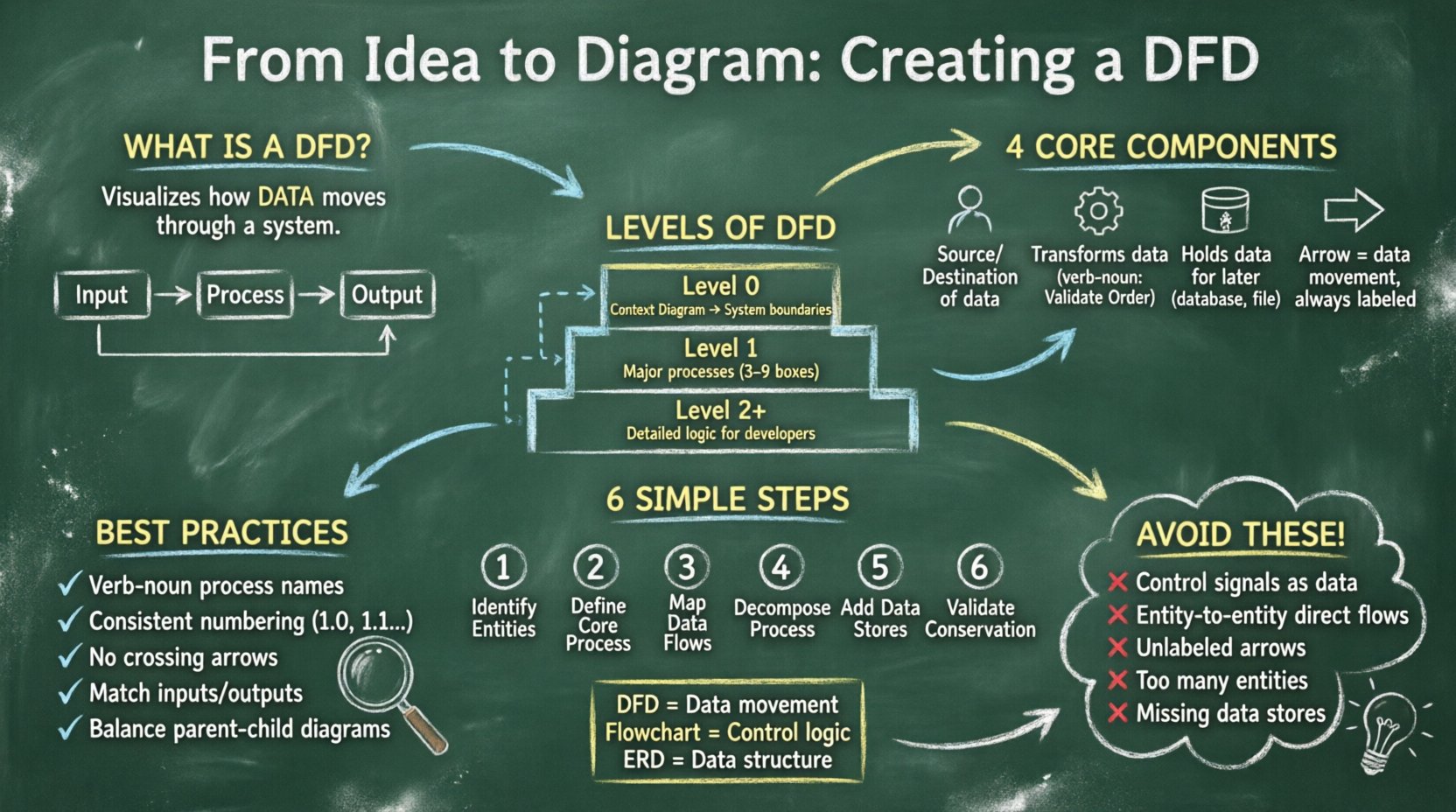

堅牢な情報システムを設計するには、コーディング以上のことが求められる。データがプロセスを通じてどのように移動するかを明確に理解することが不可欠である。データフローダイアグラム（DFD）は、この移動のための設計図となる。外部エンティティ、内部プロセス、データストア間の情報の流れを可視化する。このガイドでは、効果的なDFDを作成するための詳細なアプローチを紹介し、システム分析が構造的で論理的かつスケーラブルになるようにする。 新しいアプリケーションを設計している場合でも、既存のシステムを監査している場合でも、データフローの原則は常に一定である。このガイドでは、特定のツールに依存せずにプロフェッショナルレベルの図を構築するために必要な、構造、レベル、作成ステップ、ベストプラクティスを網羅する。焦点は、可視化の背後にあるメソドロジーと論理に置かれる。 データフローダイアグラムの理解 🧠 データフローダイアグラムは、情報システム内を通過するデータの流れを図式化したものである。フローチャートが制御論理や意思決定のステップに注目するのに対し、DFDはデータそのものに注目する。以下の問いに答える：データはどこから来るのか？データはどのように扱われるのか？どこへ向かうのか？そしてどこに保存されるのか？ DFDは構造化された分析および設計手法の不可欠な要素である。ステークホルダーがシステムの境界を可視化し、欠落しているデータ経路や不要な複雑さを特定するのを助ける。複雑なシステムを管理可能なレイヤーに分解することで、分析者はすべてのデータが明確な目的と宛先を持つことを保証できる。 核心的な構成要素の説明 🧩 有効なDFDを構築するには、図中に使用される4つの基本的な記号を理解する必要がある。これらの記号は普遍的であり、使用される表記法（例えばYourdon/DeMarcoやGane/Sarson）にかかわらず変化しない。これらの構成要素を習得することは、正確なモデリングに不可欠である。 外部エンティティ（ソース／シンク）：現在のシステムとやり取りする個人、組織、または外部システムを表す。入力データの発信元または出力データの到着先である。これはシステム内の「アクター」として捉えることができる。 プロセス：データに対して行われる変換またはアクションを表す。入力データを受け取り、それを変更し

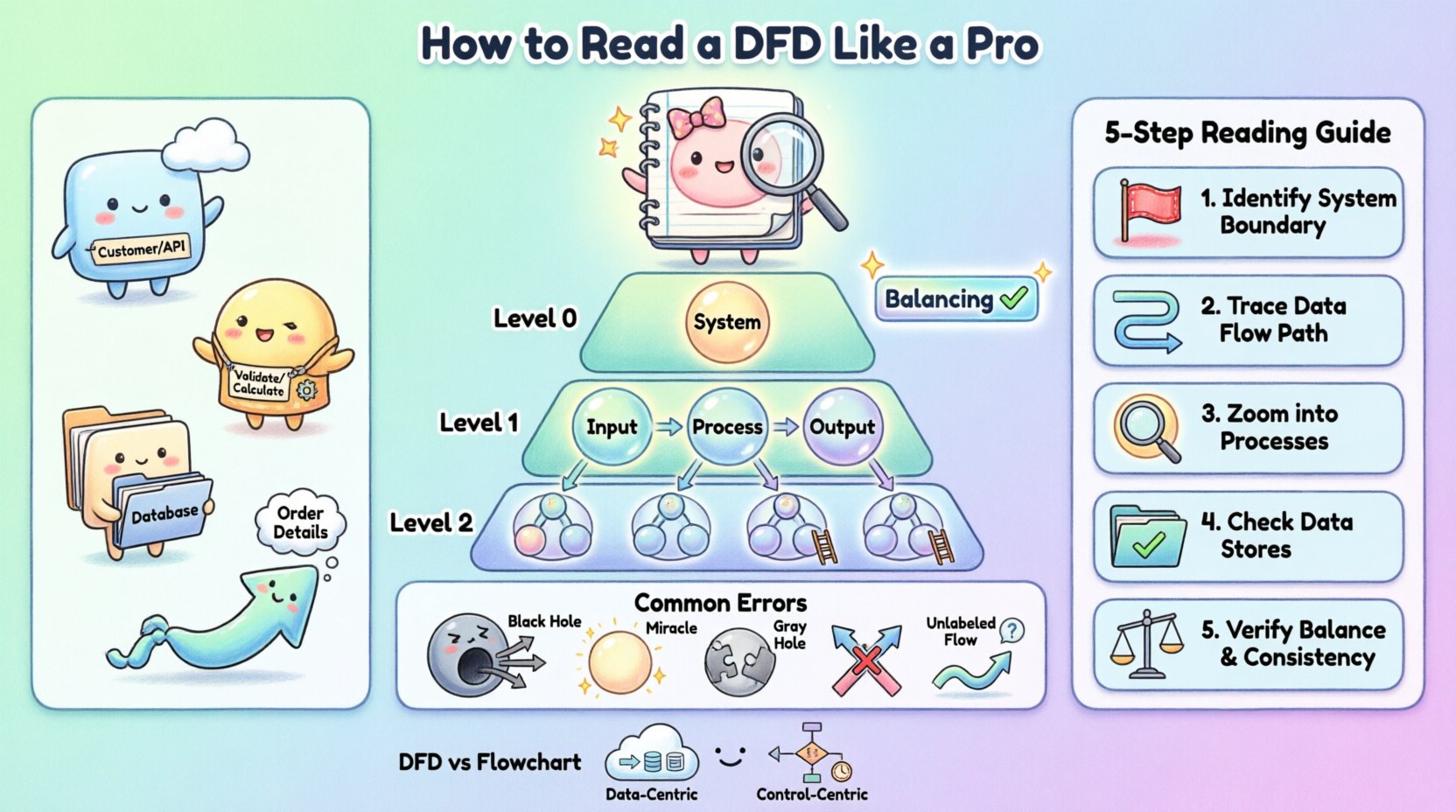

ソフトウェアエンジニアリングの世界に入ることは、1行のコードも書く前に複雑な図面を解読する必要があることが多い。システムの動作をマッピングするために用いられるさまざまな図のなかで、データフローダイアグラム（DFD）は、情報がシステム内でどのように移動するかを理解するための重要なツールとして際立っている。コードが「」を規定するのに対し、どのようにタスクがどのように実行されるかを規定するのに対し、DFDは「」を示す。何がデータが処理される内容とその移動先を示す。新米エンジニアにとって、これらの図を解釈できる力は、即座に業務に慣れる、システムアーキテクチャの理解が深まる、ステークホルダーとのコミュニケーションが向上するという直接的な利点につながる。 このガイドは、記号の基本的な理解から始めて、複雑なプロセスフローを分析する高度な能力へと導くことを目的としています。DFDの構造、レベルの階層、そしてモデル化エラーを示す一般的な落とし穴について検討します。最終的には、これらの図を自信を持って正確に読み解くための実用的なフレームワークを身につけるでしょう。 データフローダイアグラムの目的を理解する 📊 データフローダイアグラムは、情報システム内を流れるデータの流れを視覚的に表現したものです。これは、制御論理やタイミングではなく、データの移動に注目した機能的視点からシステムをモデル化するものです。この違いは非常に重要です。シーケンス図がイベントの順序を示すのに対し、DFDは入力から出力へのデータの変換を示します。 DFDを見ると、実質的にシステムの論理を地図として見ていることになります。次のような点を特定できます： データが発生する場所：外部のソースまたはエンティティ。 データがどのように変化するか：入力を出力に変換するプロセス。 データが一時的に保管される場所：情報が保管されるデータストア。 データが最終的に到達する場所：処理された情報の宛先または受信者。 この目的を理解することで、DFDをフローチャートのように読みようとする一般的な誤りを避けられます。標準的なDFDにはループも、決定のダイアモンドも、時間に基づく順序も存在しません。これは、動的なデータ移動を静的なスナップショットとして捉えたものです。この抽象化は強力であり、エンジニアが実装の詳細に巻き込まれることなく、シス

データフローダイアグラム（DFD）を作成するには、高価なソフトウェアライセンスや複雑なインターフェースは必要ありません。むしろ、最もシンプルなツールから始めることで、最も明確な結果が得られます。このガイドでは、紙、ホワイトボード、または基本的なデジタルエディタを使って正確なデータフローダイアグラムを設計する方法を紹介します。見た目の美しさではなく、構造と論理に注目することで、時代に抗する強固なシステムモデルを構築できます。 🧠 専用ソフトウェアを使わずに始める理由は？ 多くの専門家は、すぐにデジタルツールに飛び込み、フォーマットの選択肢に迷ってしまいます。手書きでは、システムの核心的な論理に集中するよう強制されます。ペンやシンプルなマーカーを使うと、必須の要素に限定されるため、制約が生じます。しかし、この制約は実際には利点です。論理がしっかりする前に、色や形状を完璧にしようと何時間も費やすのを防いでくれます。 手作業によるアプローチの主な利点は以下の通りです： スピード：スケッチは、ソフトウェアのメニューを設定するよりも速い。 柔軟性：消して再描きする作業が即座に可能で、元に戻す履歴を管理する必要がない。 共同作業：ホワイトボードや大きな紙を使うと、複数の関係者が同時に図を指差し、編集できる。 認知的集中：視覚的な仕上げに気を取られるのではなく、データの流れに集中できる。 この方法は、システム分析の初期発見段階で特に効果的です。技術的設計に着手する前に、チームが要件について合意形成するのに役立ちます。 📘 コアコンポーネントの理解 ペンを取る前に、データフローダイアグラムで使われる標準的な記号を理解しておく必要があります。これらの記号は、あらゆるプロセスモデルの基本的な構成要素を表しています。紙に描くか画面に描くかに関わらず、意味は同じです。 1. 外部エンティティ（情報の発信元と受信先） 外部エンティティは、あなたのシステムとやり取りする人、組織、または他のシステムを表します。これらはモデルの境界線です。誰がデータを提供し、誰が最終的な出力を受けるかを明確に示すために、ラベルをはっきりと付けるべきです。 例：顧客、銀行、天気サービス。 視覚的表現：通常は長方形またはシンプルなアイコン。 2. プロセス（変換） プロセスは、データを変更するためのアクションです。入
